Panasonic CN-F1D



専用取り付けパネル不要で9インチナビが取り付けできます
それは画面をフローティング構造で浮かせる事で実現

後付け感がありありですが、逆チルト角度にも調節できるので
ナビを上向き設置のフリードの場合はこれも好都合です

ただ画面が固定していないので、タッチパネルの地図拡大・縮小時は
停車中なら問題ないのですが、走行中は画面の揺れもあり操作が曖昧に・・・

そんな時にSW１は純正ステアリングで使用してるが、SW２の配線も使えるのでは？

２個目のSWはステアリングに設置不可なのでN箱や現行FIT用を物色
ようやく1,080円で落とせましたが・・・



不要なウレタンステアリング付きのおかげで送料の方が高くなってしまった(^^ゞ

SWを切り刻み、廃品で胡麻化し

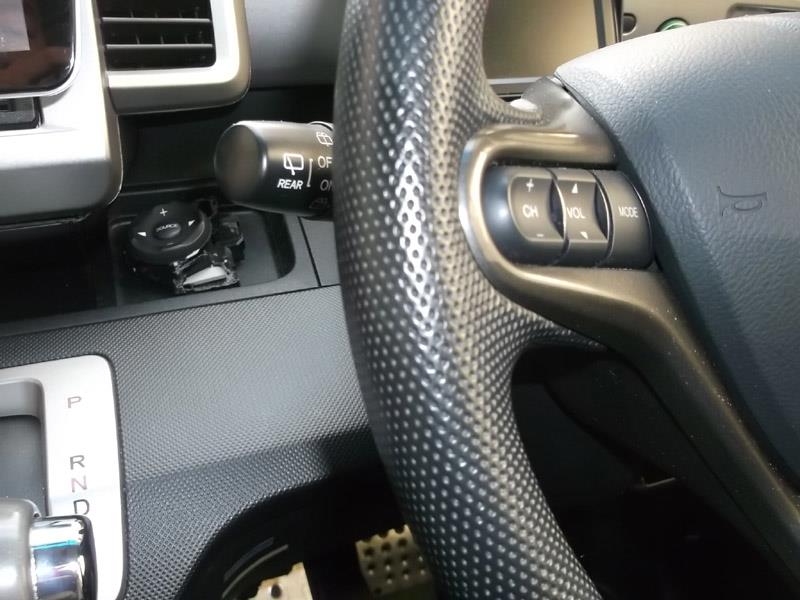

ナビ右下に設置



これでDVDや音楽から中央の自車位置ボタンでナビ画面に！
地図の拡大は下、縮小は上　右ボタンで音声ミュート(^_-)-☆
凸凹ボタンなので、各動作を間違える事はないでしょう

手探りSWなのでイルミは未接続です

今回純正ステアリングSWをステアリング外に設置したので・・・



端子がが余ってしまった！
これだけで6本取れるので、一気にやればハーネス買う必要がなかった～

こうなればステアリング内の余りピンに刺して・・・何に使えばいいものか？？

法事の時間を勘違いして実家に早く到着したので・・・



スイッチを切り刻み、ぺットボトルも切断！

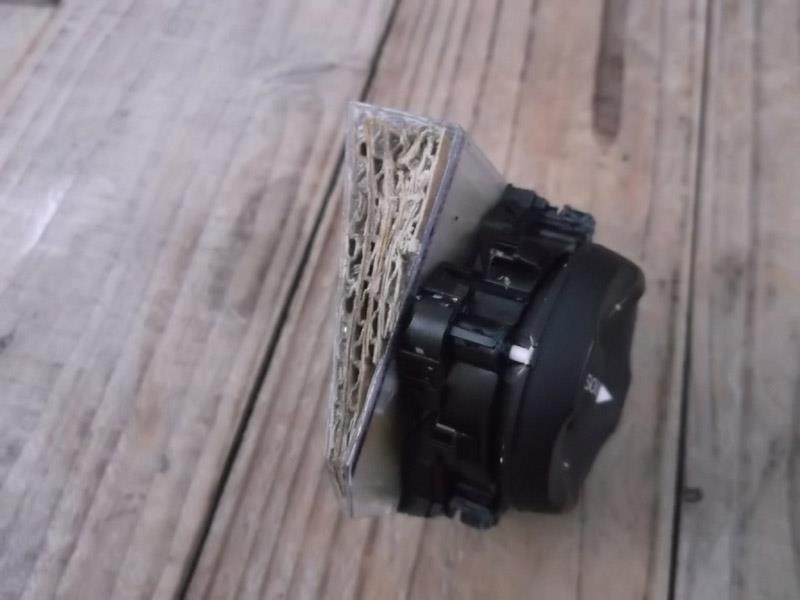

土台作成は、商品パッケージのプラ板で△作って
段ボールを詰め込み木工ボンドを流し込み固める

こんな素材で見た目が良くなるのか？？


N箱用の銀ギラキャップカバーも確保済ですが、
回しにくくなるので保留中です



親の許可はでるのか？


これ、今年は北九州なのね

パナナビCN-F1Dの純正ステアリングリモコン接続用コードは3本
SW1・SW2・アース

設定画面では11機能を設定できる
ホンダ車はSW1とアースで5操作の設定

SW2を使えば・・・できるんじゃ？？
上手くいくのか？


親のN箱のスイッチで動作確認したいけど
面倒なのでSW付きのウレタンステアリングを入手しバラして



ステアリングSWを取り出し・・・

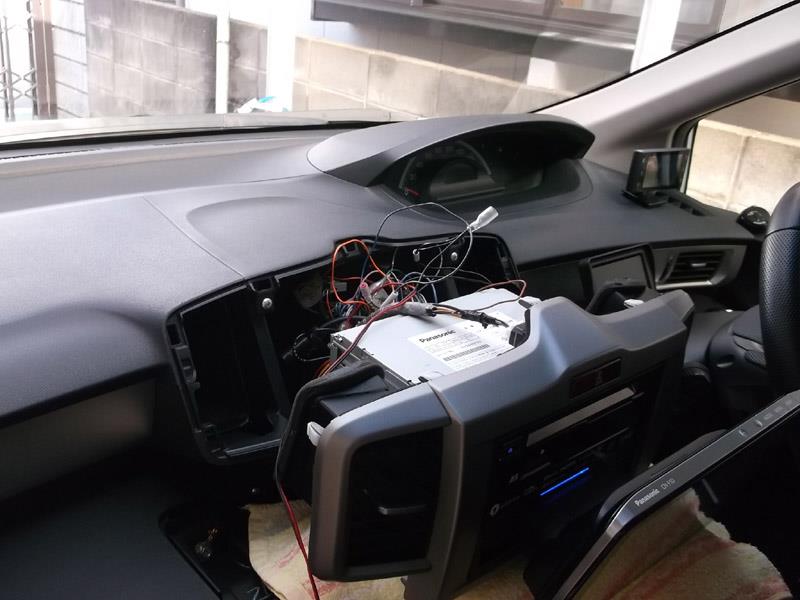

ナビ裏からSW2とアースの配線を引き出して



SWと接続させたら・・・
呆気なく、ナビ用の地図拡大・縮小・自車位置・ミュートを設定できました(^_-)-☆

ステアリングには取り付けられないけど・・・(^^ゞ

只今、仮置き状態



映像・オーディオ画面から自車位置ボタンでナビ画面に！
地図の縮尺も凸凹が有ると操作性が良くなります

ナビのステアリング設定画面じゃ11機能を割り振りできます



ホンダの純正スイッチはオーディオスイッチなので
ボリューム＋－と選曲＋－とモード切り替えの５機能

設定無しのフリードにこれらの機能が足せたので、これで満足すればいいものを・・・
上手くいってもステアリングに取り付けないから、たぶんこの形の方が良いよな



スイッチ単体で￥3,780か
これにもリールが付いているのか？？

こんな時はいつものYオク



スイッチだけが欲しいのに、ウレタンステアリングのおかげで
送料の方が高い
