サブバッテリーを搭載するために設計にかかりました。

去年の３月までは仕事でAutoCADを使ってスイスイ図面を書いてましたが、家にはそんな便利なソフトもなく、頑張ってエクセルでオートシェイプ職人しました(^_^;)

嫁さんがクルマで電子レンジつかいた～いって言う無茶な内容からのスタートです

電子レンジ選定で出来るだけワット数の少ないものを探すと、いろいろなHPでターンテーブルのものよりも、フラットのものが回転しない分消費電力が僅かに少ないようです。

選定したのが値段とワット数の少なさでアイリスオーヤマのPMB-F185-6です

消費電力１０８０W、ちなみに出力のワット数とは違います

出力のワット数は最大７００W、温める時のワット数らしです

類似のアイリスオーヤマのターンテーブルのものPMB-T176-6は、消費電力１１５０W

値段はこちらの方が安いですが、少しでも消費電力が少なくコンビニ弁当も温められる(^_^;)　フラットテーブルにします

１０８０Wの電子レンジを使えるようにするには１５００W以上のインバータが必要になります

サブバッテリーは多分２並列以上がいるかな～と考えてたら、クラウドファンディングでとてつもないリチウムイオン電池を使ったモバイル電源が出てました

AC出力は１６００Wで１２６０Wh、電子レンジはもちろんのことドライヤーまで使えるツワモノです

これだけでよくね？ってなりましたが、DC12V出力が８Ａとちょっと貧弱だったので、この部分を補完するサブバッテリーを搭載することにしました

リチウムイオンのサブバッテリーをAC電源用、鉛ディープサイクルバッテリーをDC、USBを主に使うために設計したいと思います

ちなみにリチウムイオン電源は３月末ごろにならないと届きません

全体像はリチウムイオン電源、鉛ディープサイクルバッテリーをサブバッテリーとして使用し、走行充電、外部電源による充電、最終的にはソーラーパネルを増設するような構想です

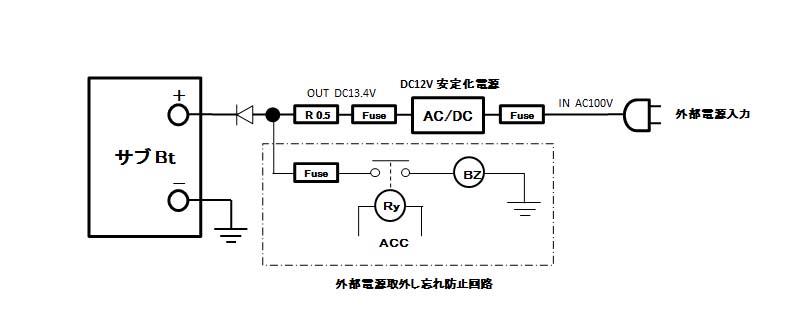

今回は鉛ディープサイクルバッテリーの外部電源からの充電回路と外部充電のケーブルを抜き忘れてエラい事になるのを防ぐ回路を考えました


リチウムイオン電源を躊躇なくポチした人が言うのも何ですが、できるだけ安く上げるのをモットーに考えました

普通にAC電源用鉛バッテリー充電器を買うと１万円以上するので、AC/DC安定化電源を使用しました

DC１２V１０A出力、DC１３.８Vで充電したかったのですが、DC１３.４Vまでしか上がりませんでした

まぁ使える範囲で充電するには十分なので想定内です

逆流防止のダイオードと電流制限用の抵抗を使用しました

サブバッテリーの電圧が下がっているときに大きな電流が流れるのを防ぐため電流制限用抵抗は必須です

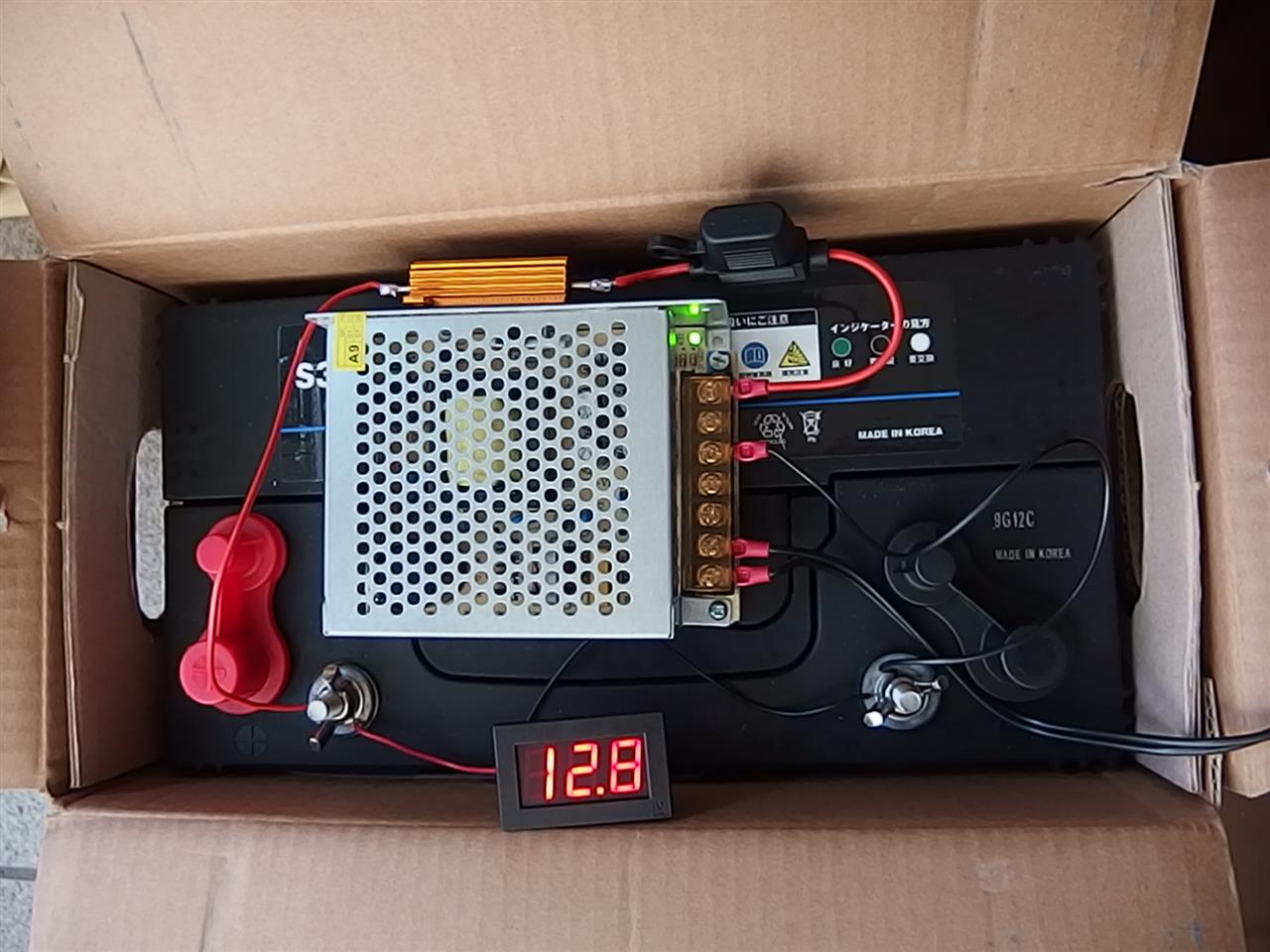

早速仮接続してテストです


放電してからのテストは出来てませんが充電して１３.１Vまで上がったので充電に問題は無さそうです

外部電源取外し回路に使おうと思ったブザーが思った以上の大音量だったので、他を探すことになってしまいました(^_^;)
