ハイエース改造の続きはリアエアコンというか、クーラーとヒーターを半自動化します

Amazonで売っている温度コントローラでクーラーとヒーターを温度で自動発停させます

YouTube先生に動画が山ほど出てます

ACC電源を助手席グローブボックス裏からリアクーラーのスイッチ付近まで持っていくのとヒーターのスイッチ配線も同じく持っていきます






ヒーターのスイッチ用配線に割り込みを入れます




クーラーの配線にも割り込みを入れて・・

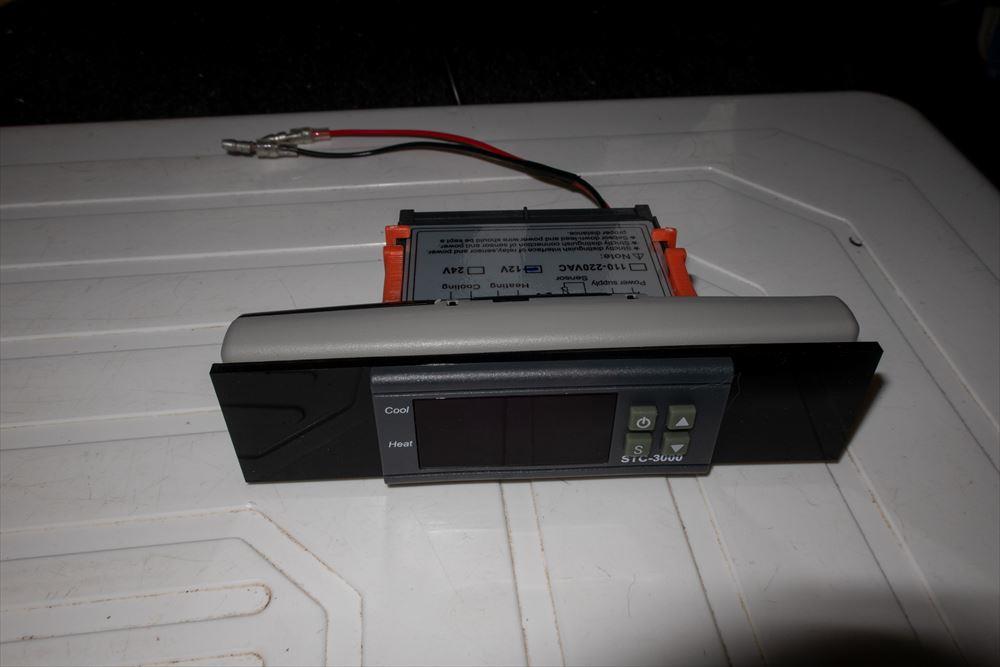

コントローラーに電源線、センサーを接続


エアコンの吹出口にコントr－ラーを取り付けするのでメルカリで購入した取付板でを使って取付け

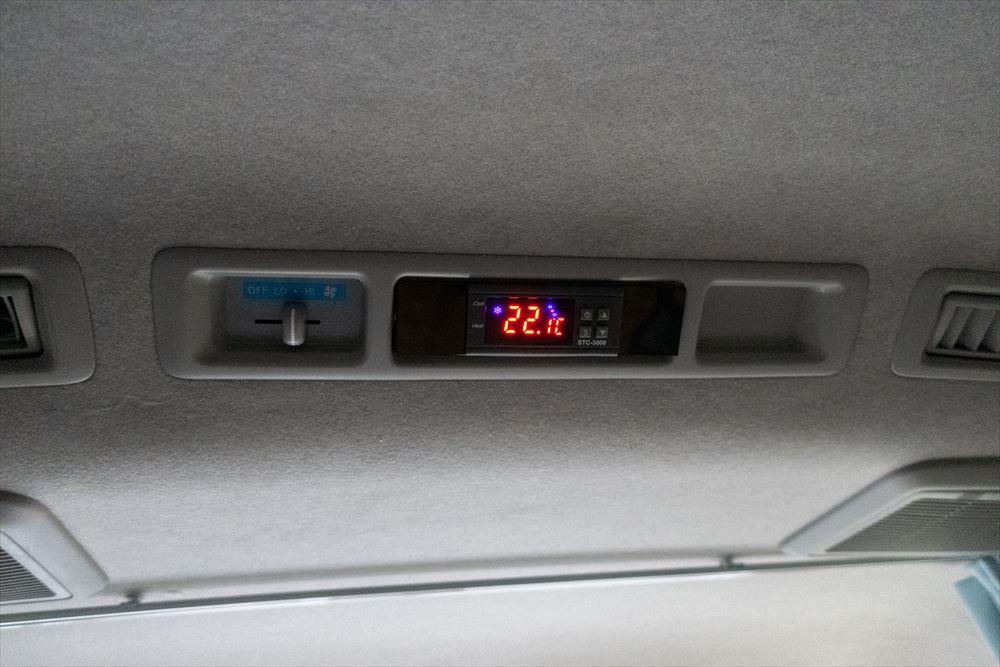

エンジンかけて動作確認、温度設定通りオンオフを確認できました


クーラー、ヒーターのスイッチで強弱の切り替えはしておかないといけないので半自動という表現です

外部回路でワンチップマイコンを使って風量切り替えも自動化したいところです

クーラーの動作でいうと、最初は「中」→温度設定以下になったら「弱」に切り替え→一定時間温度設定以下を維持していたらオフにする

などなど時間があればそのうち改造したいかな(*^^*)

いよいよハイエースの電源関係の作りこみに入っていきます

まずは電源関係の処理をするための箱を製作



内部は電線の処理に使います

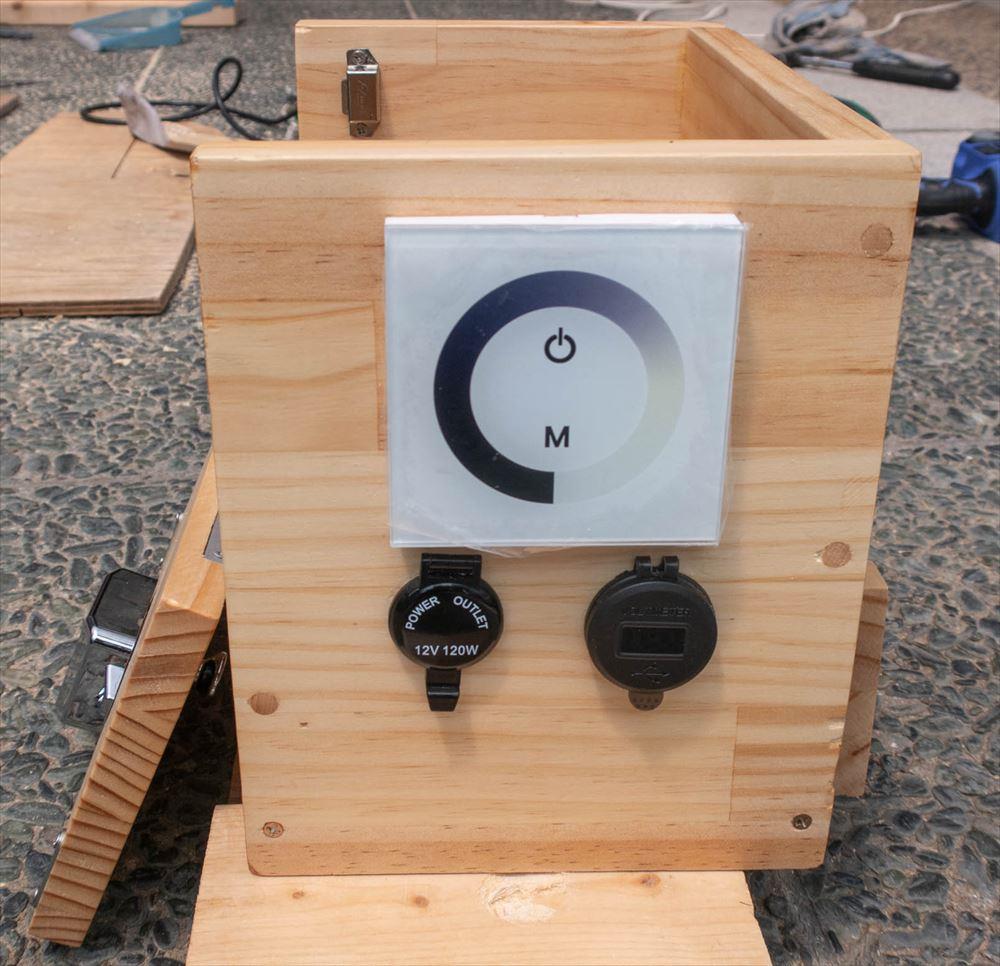

側面にはリビングスペース用ダウンライトの調光器とDC12Vプラグ、USB電源を取り付け




で、車に取り付け


横には少し物を置けるスペースと小さな引き出しを取り付け

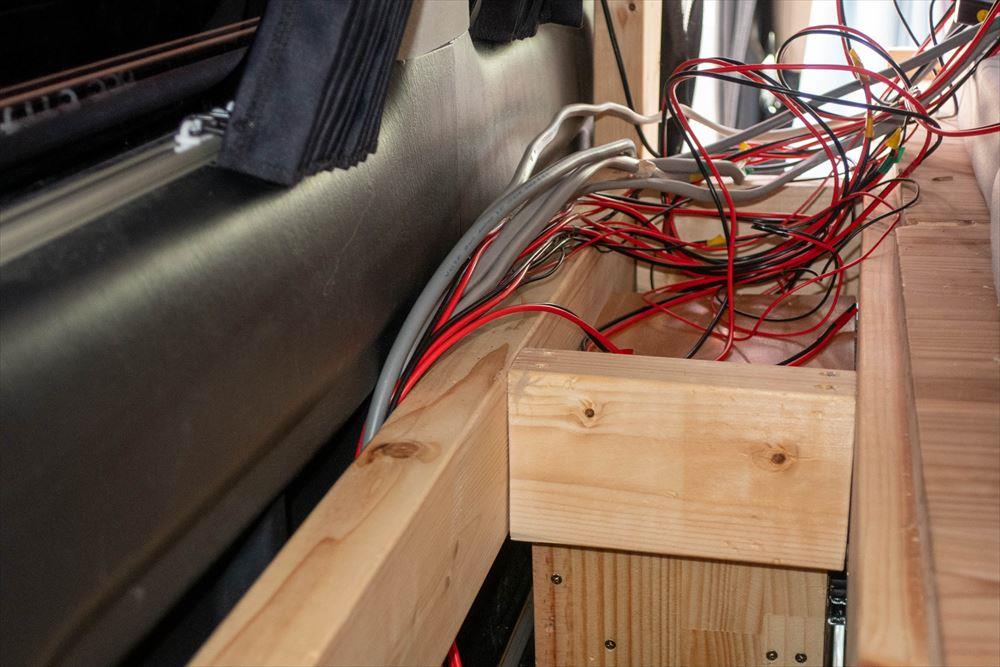

箱取り付け前に電線関係を少し整理






内部にAC100V引き込み用のブレーカーと外部電源とインバータ電源を切り替えするためのスイッチ（青い分です）

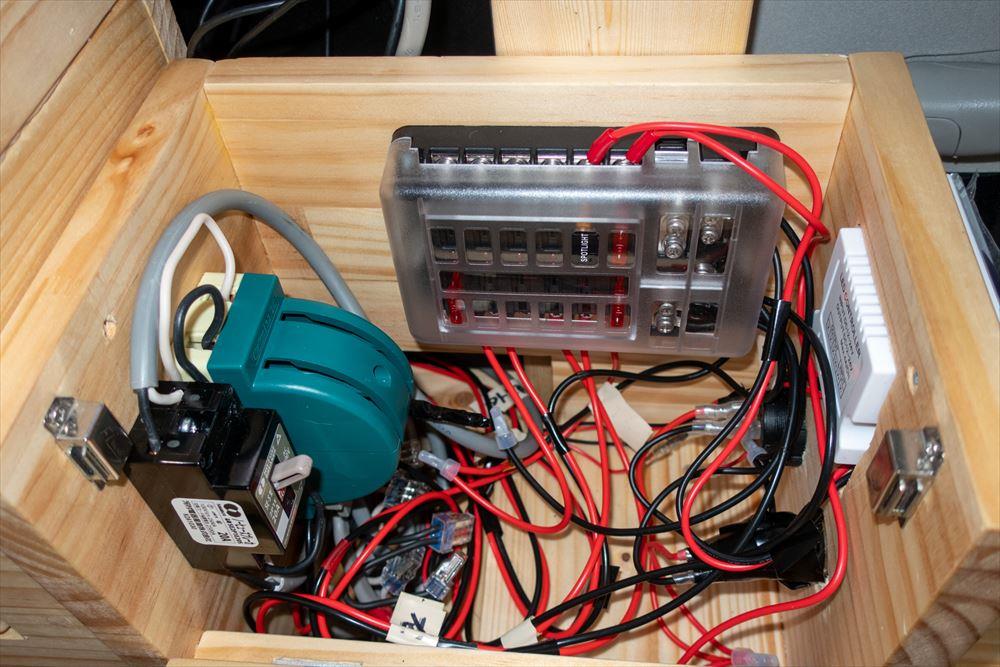

DC12Vヒューズボックス取り付け、配線

箱の上部は配線作業がしやすい様に取り外し式です

鬼目ナットに蝶ボルトで外しやすくしてます






DC12VコンセントとUSBに配線、動作問題なし

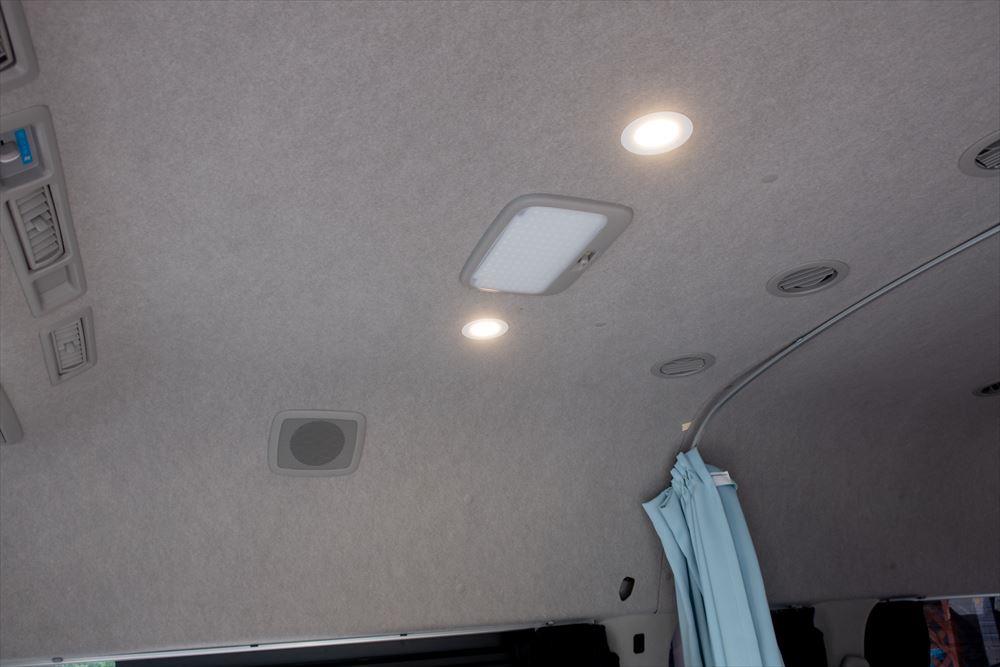

お次はリビングスペース用のダウンライトを取り付け

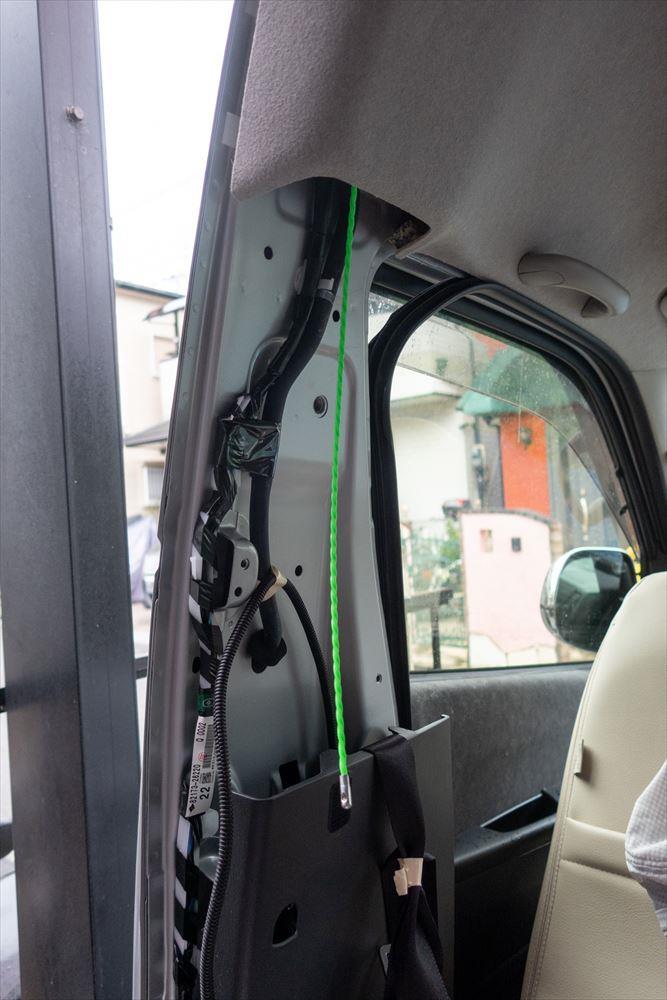

天井を剥がしたときにダウンライト用の配線を元から付いてるルームランプまで仕込んでたのでそこから配線

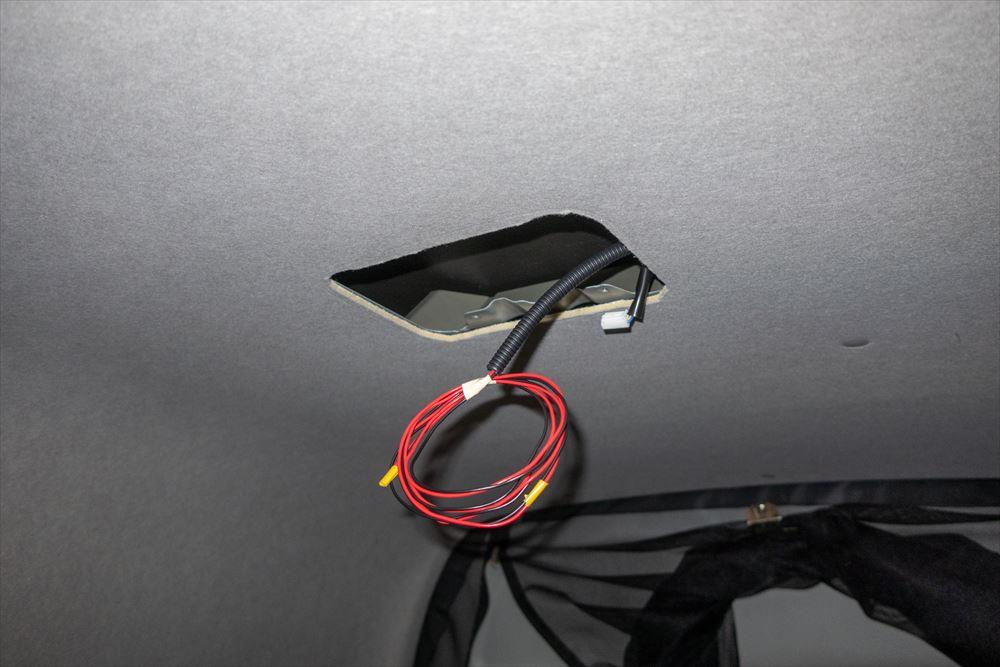

天井に穴を開けて配線を伸ばします

ダウンライトの取り付けは場所が無いため冷房用ダクトの中です


取付完了後、動作確認

調光も問題なし


続いてはベッドスペース用ダウンライトの取り付け

こちらも天井剥がしたときに配線済み


穴を開けて配線しダウンライト接続

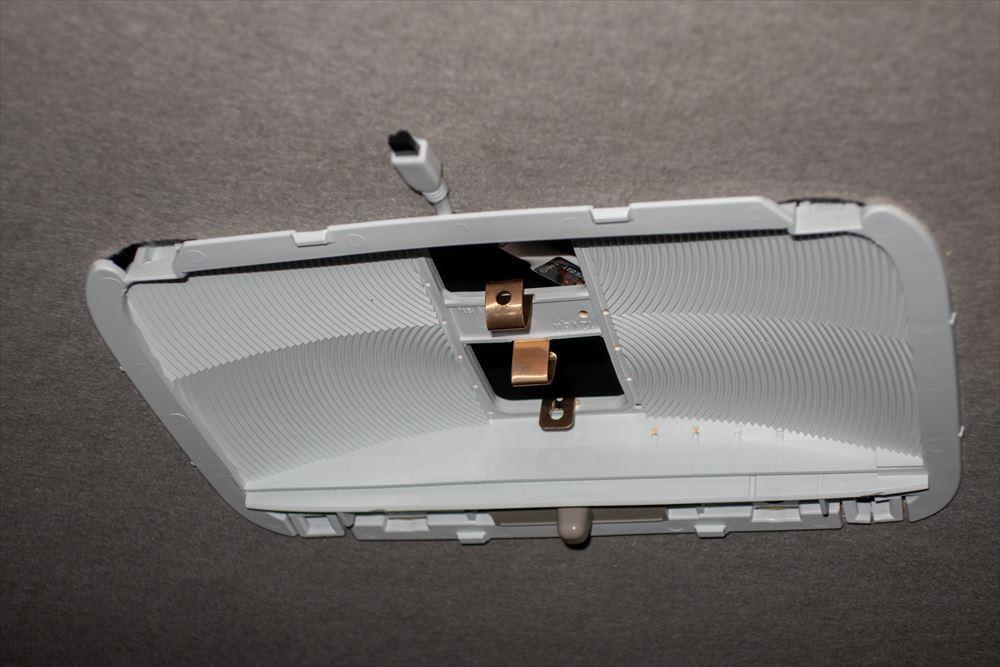

ベッドスペース用のダウンライトは赤外線リモコンでオン、オフ、調光が出来るよう、赤外線受信部をルームランプの端からのぞかせました


動作確認は問題なし、調光も問題なく出来ます


こちらがリモコン、今回付けた調光ユニットはyahooショッピングで２９０円という超激安品

テープLED用なので点滅もできます・・・いらんけどね(^-^;


今日はこんなところで(*^^*)

ハイエースにベッドを取付けてから約１年・・・あまりその後進んでいなかったDIY

今年の４月に再開しました。

電子レンジをどこに収めるのかを考えた末にベッド下に収納することにしました

高さが余ったところをついでに収納にも

次いでついででリビングスペース用のテーブルも・・・(^-^;

まずはベッドの板部分にテーブル取り付け

場所はここ


スライドレールの取り付け、上側がテーブル用、下側が収納用のレールです


テーブルはこんな感じ

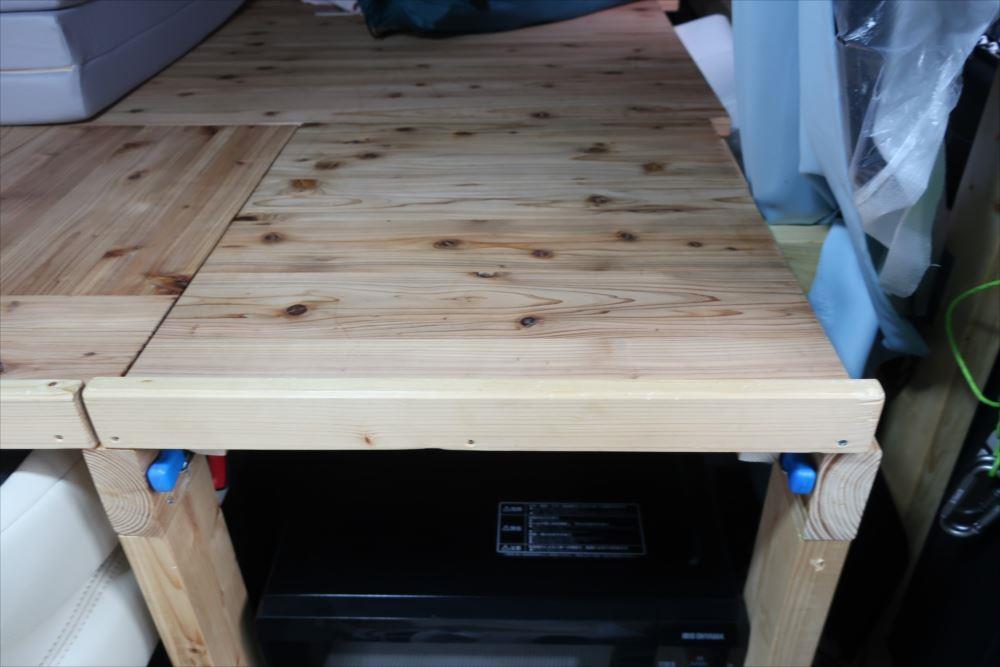

引き出すとちょっとしたテーブルに


引き出して開いた部分は収納にする予定、ベッドの落とし穴になります(^-^;

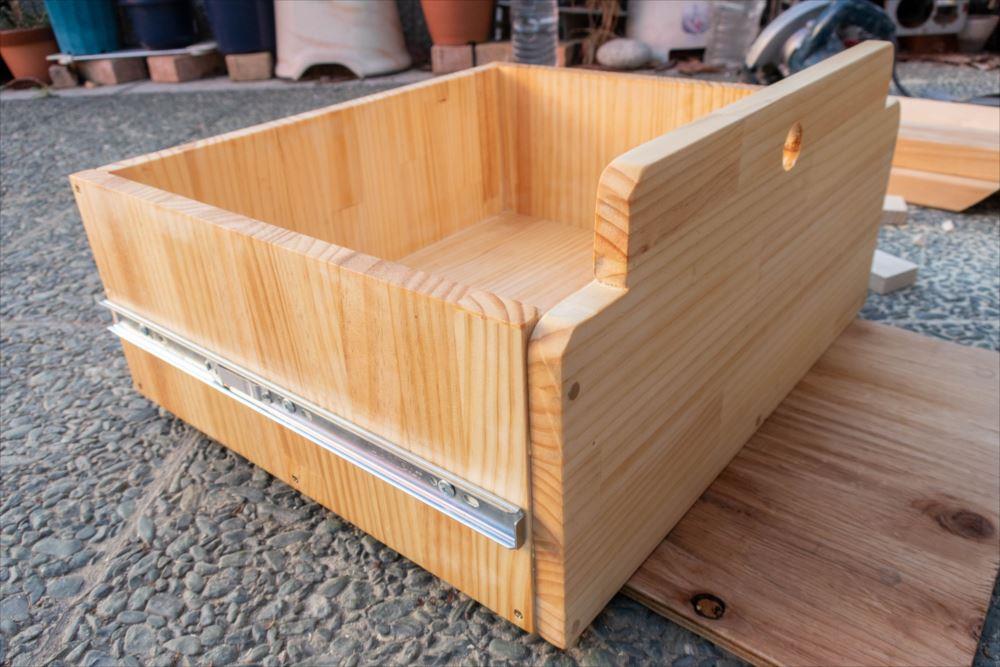

続いては引き出し収納の作成


取り付けたところはこんな感じ


スライドレール部分の出っ張りを少しでも減らそうと柱側にトリマーで溝を掘ったんですが、ビットの締め付けが甘くて左側が少し失敗

素人工作なんでこんなもんです

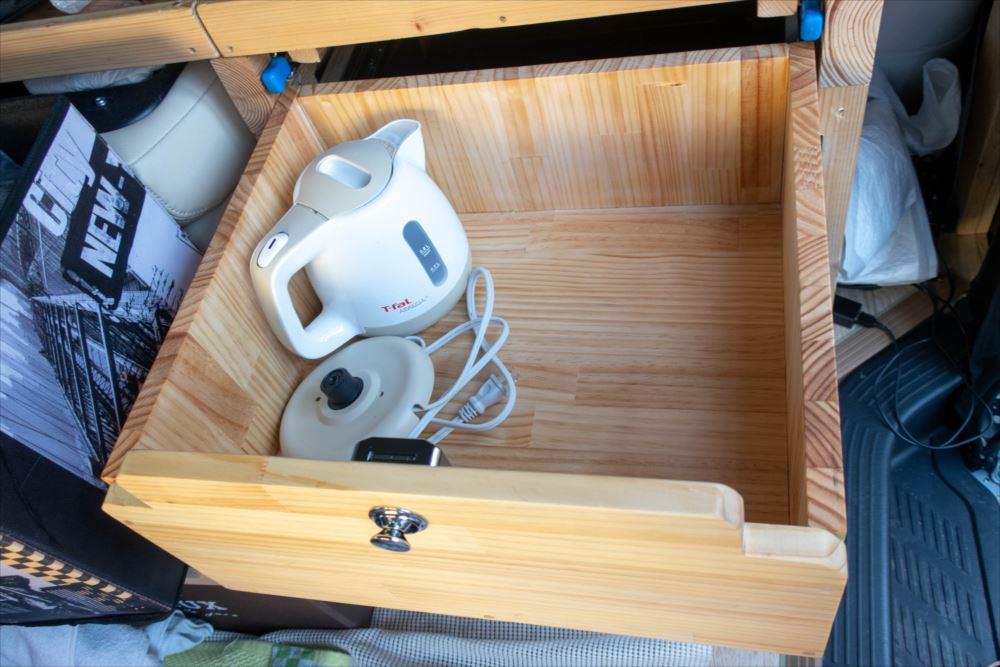

引き出しはこんな感じでティファールも収納出来ます

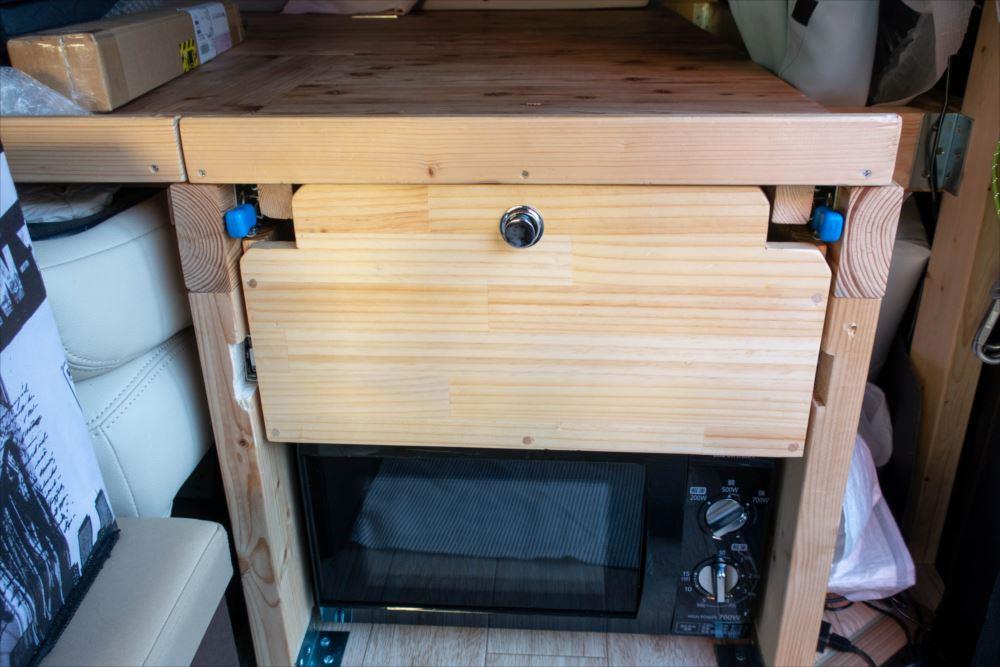

収納下の電子レンジが収納される部分の蓋はいずれ作るつもりです

続いての工作は電子レンジ右側のちょっとした隙間にキャンカーなどでよく見かける長細い収納を作っていきます

左右にスライドレールを取り付けしようかとも思いましたが収納する重さもそんなに無いので左側の上下にスライドレールを取り付け

片側のみにスライドレールを取り付けすることで１２ｍｍほど幅を節約できます

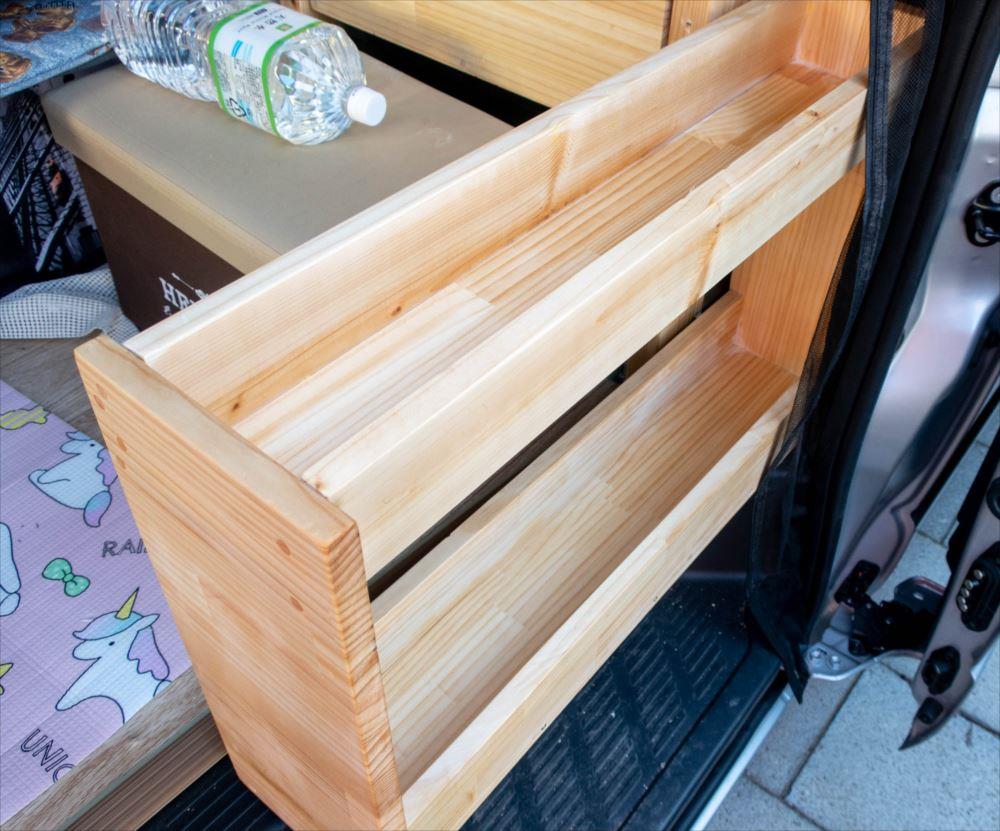

引き出しを取り付けしたのがこんな感じ

前面側のビス止め部分はダボで目立たないようにしてます

間違って穴あけした失敗部分が２か所ほどありますが・・・


引き出したらこんな感じ


奥行きは700ｍｍほどです


ペットボトルの水とMakuakeで買ったペット人用ボトルそれと新しく買ったイワタニのコンパクトになるアウトドア用カセットコンロを収納してみました

酒類のビンも収まります（ここ重要です(^-^;）


続いてはベッド左側の収納の製作に入っていくんですが、ベッド側のテレビが思いのほか低い位置になっていて取り付けている柱を延長して取り付け位置を上げました

移設前

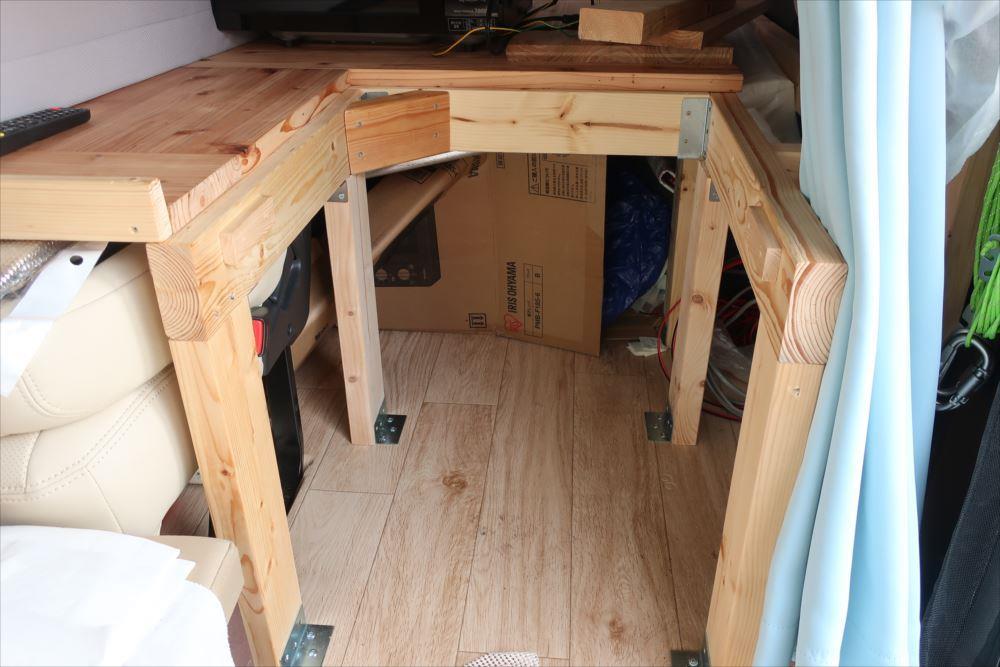

移設後、だいぶ高くなりました


収納自体は取り外し可能な状態で製作


嫁さんの厳しい注文にも耐えながら、細かいギミックの作りこみが結構大変

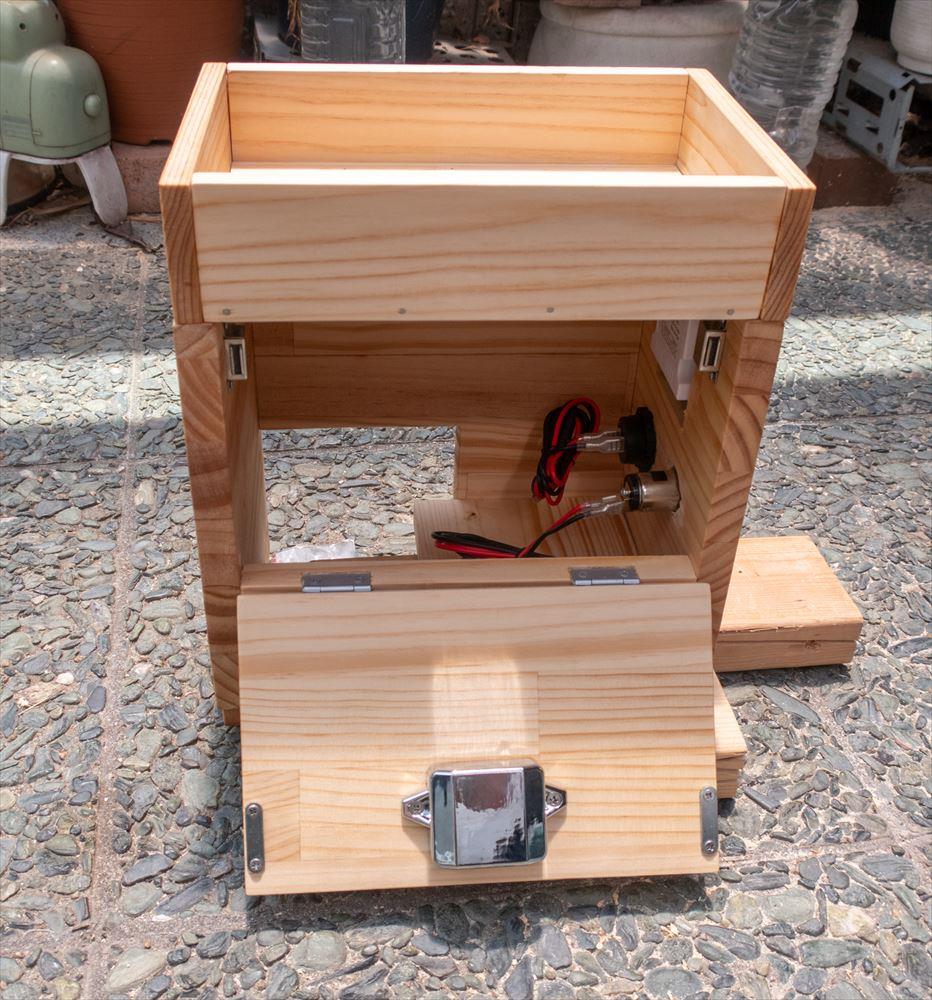

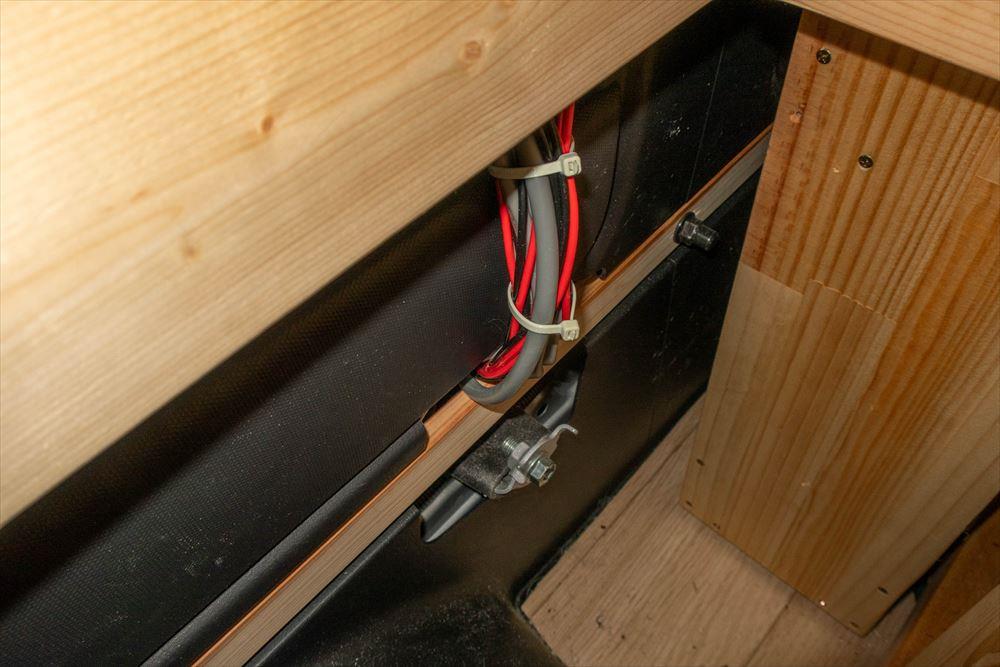

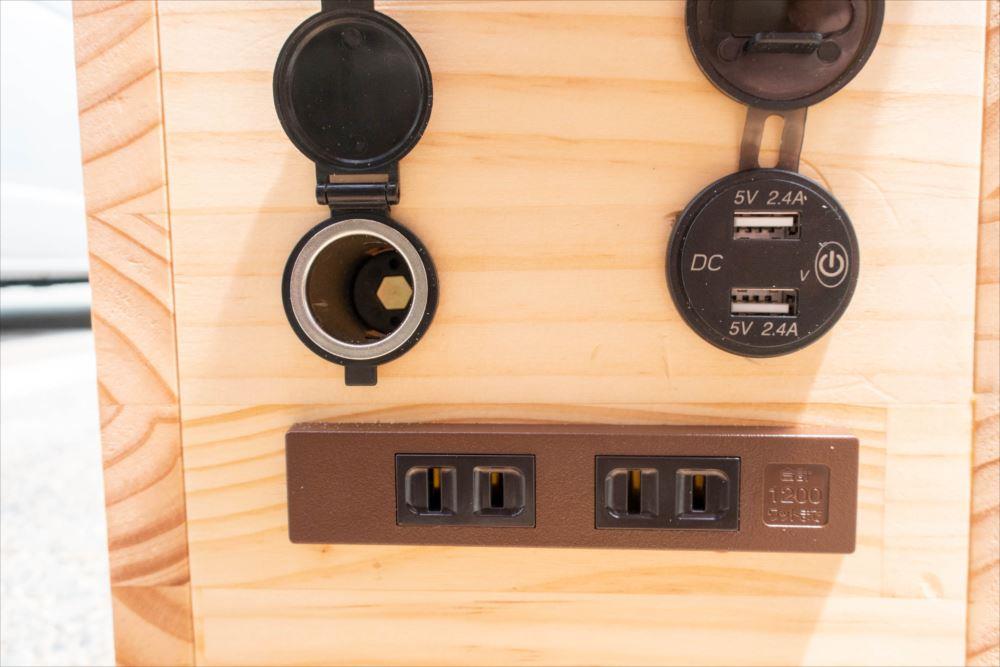

リア部分にはAC100Vコンセント、DC12Vシガーソケット、USB電源を取り付け






収納の底になる部分にはエルグランドでベッドの板として使ってたフローリング材をリサイクル




収納を車に取り付けするとこんな感じです


電源部はこんな感じでリアゲートを開けたときに使いやすくなってます

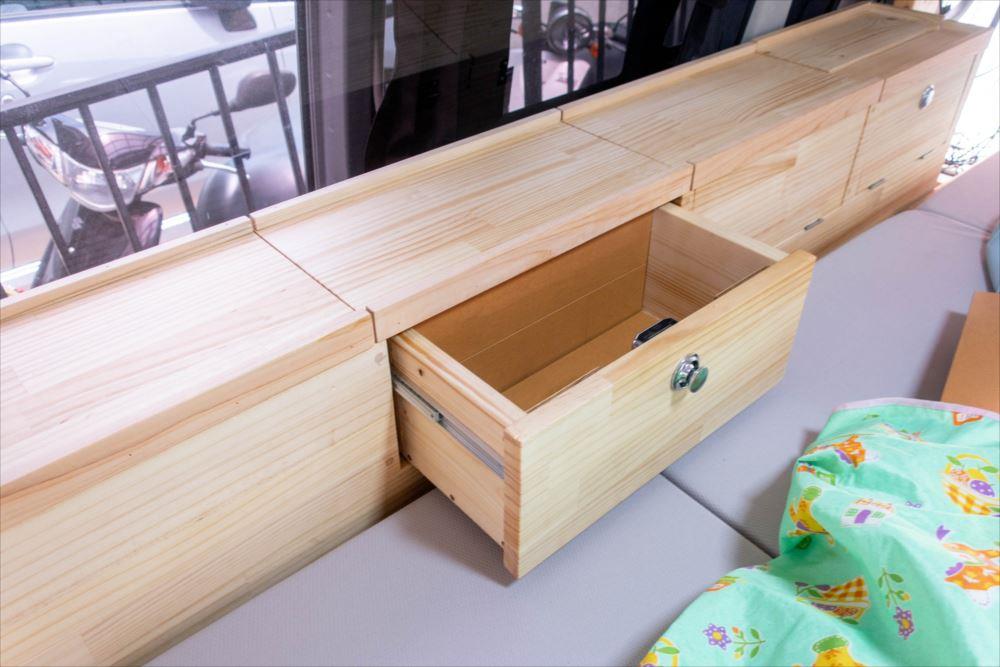

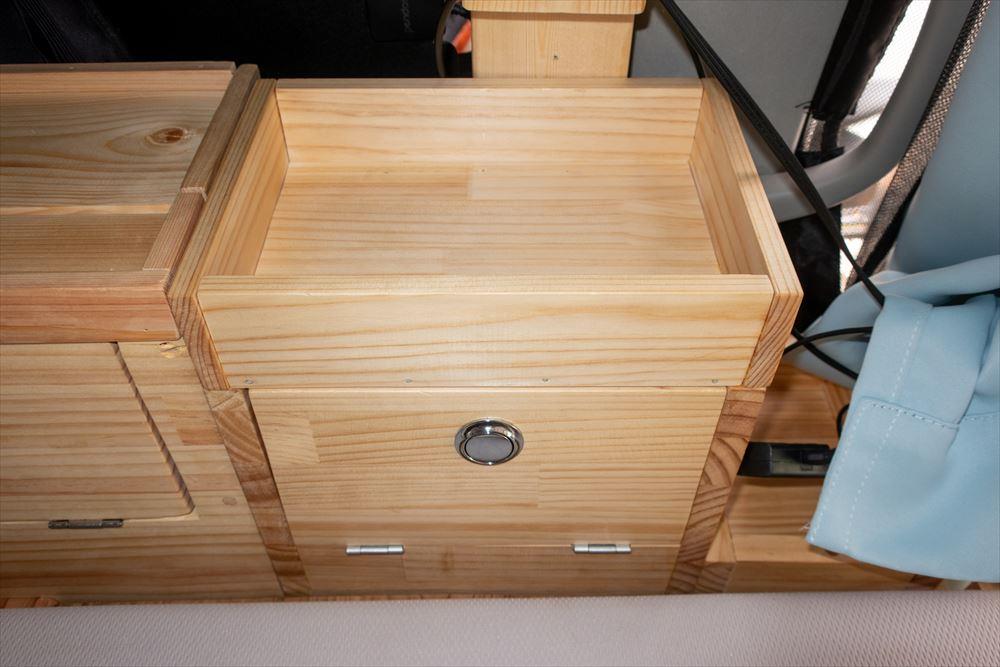

この部分は上段部は引き出し


引き出した状態で上の蓋を開けると下段部分にアクセスできます

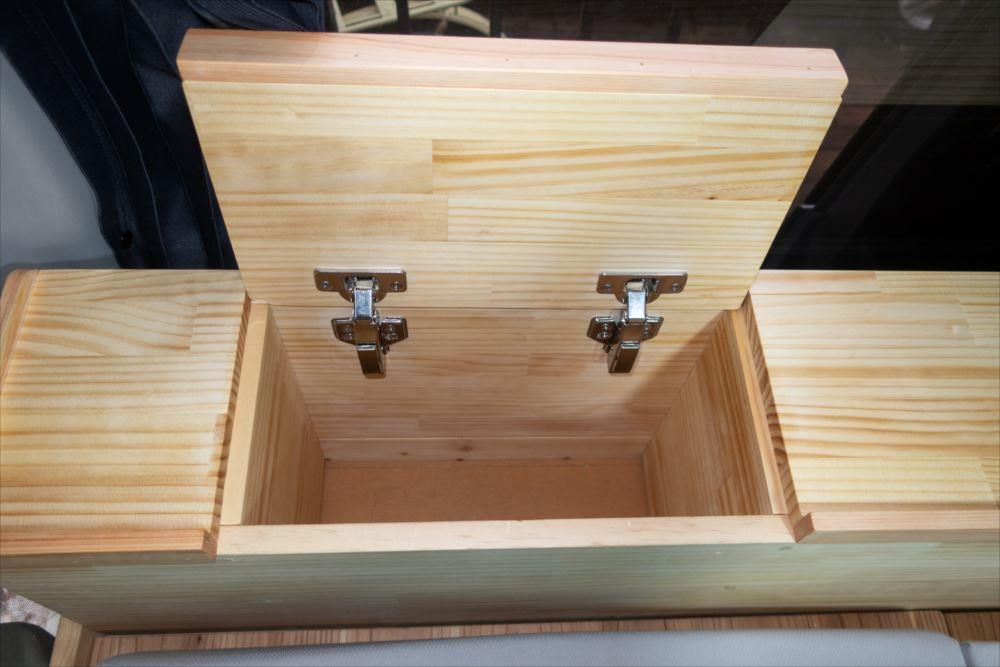

この部分は蓋を開けて、前側の扉も開けられる仕様で、トイレシーツ一袋丸まる入るように設計

一度スライド蝶番で蓋を取り付けたんですが、蝶番の出っ張りが邪魔になるのでAmazonで見つけたトルクヒンジというものを使ってます

このヒンジは蓋を中途半端な状態で開けてもしっかり止まってくれる優れものです

内部の作りこみは後日の予定です

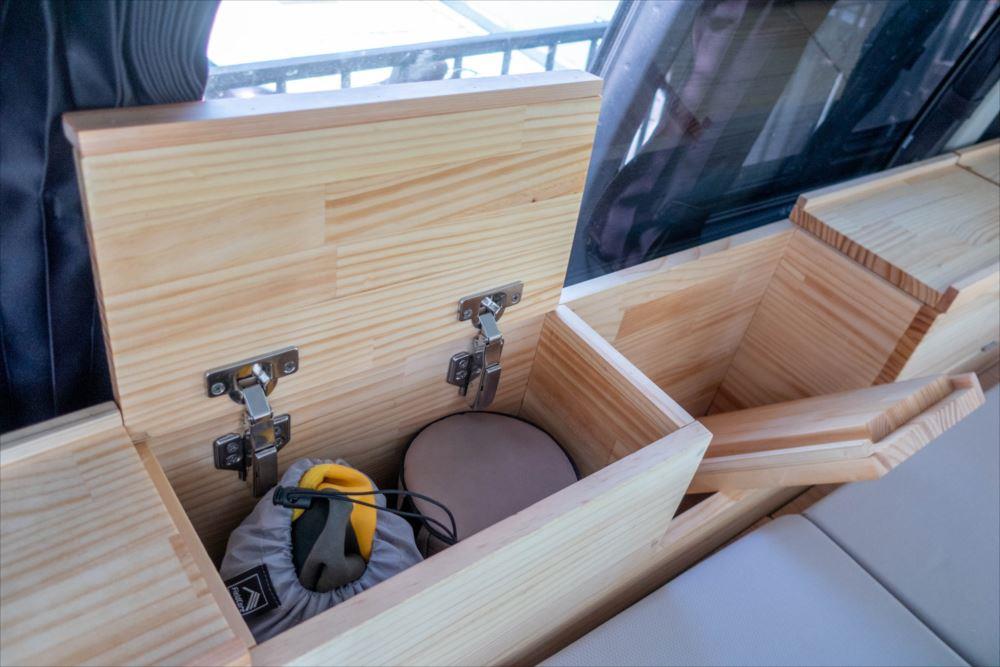

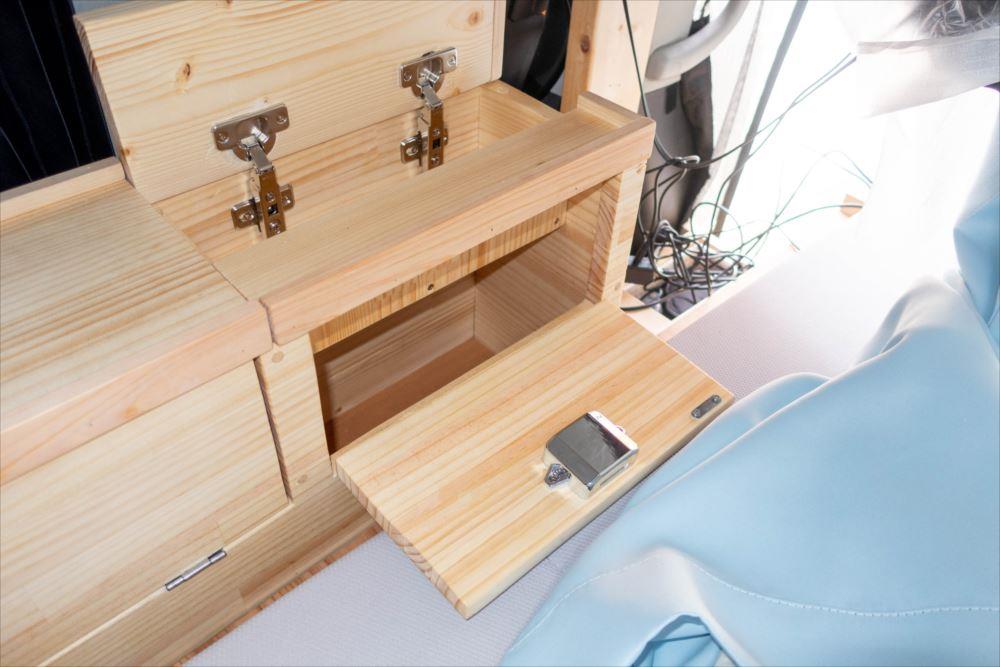

そしてこちらは上の蓋部分のみ開く収納、スライド蝶番のオイルダンパー付きで閉まるときはゆっくりです


レインウェアとJETBOILを収納してみました

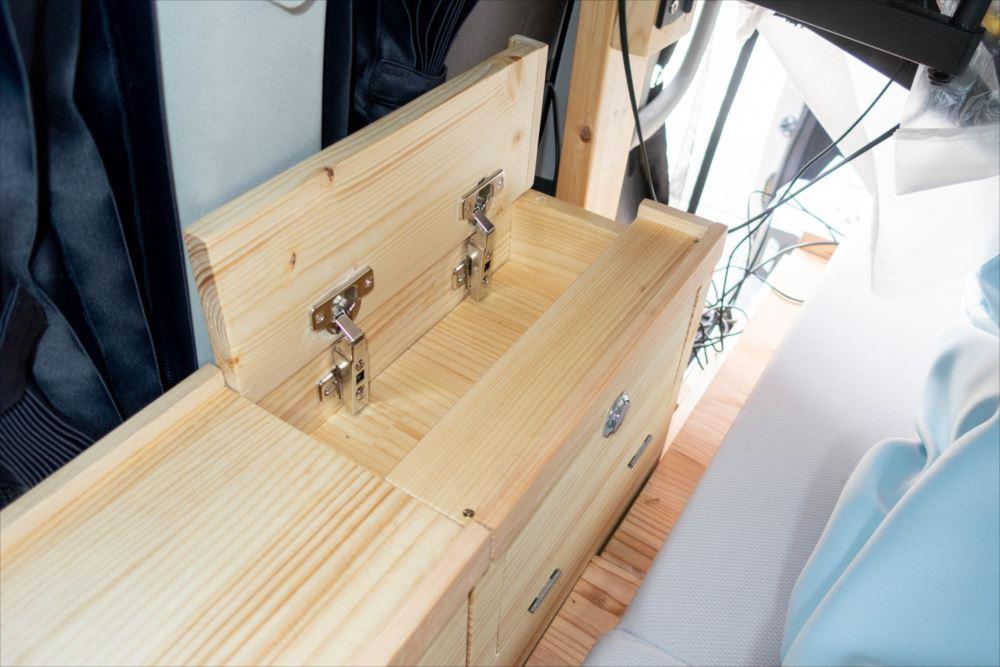

この部分の収納は半分は浅い収納で横側からリードなどの小物を入れれるように設計




木の部分は木材用のオイルを全体に塗ってます

最終的にはワックスも塗ろうかな
