ハイエーススーパーロングは全長が長くて元々後ろが見にくいんですが、小春が移動の時にベッドの後ろの方に移動してお座りして後ろの車を見てるのが日課になってしまっていてインナーミラー自体が役に立たない状態になってました(^_^;)

6型ハイエースで採用されたデジタルインナーミラーをパクって中華製のミラー型ドラレコを取付けました

ドラレコはコムテックの分が付いてるので後方確認だけで十分なんですが、Amazonで後方専用と３カメラの分で5000円程しか変わらないのと後方カメラのみの分はGPSアンテナが付属されないので日時を手動で設定する必要があり、ズレも気になるので車内も映せる３カメラ対応を選択

PORMIDOの3カメラ対応のPRD50

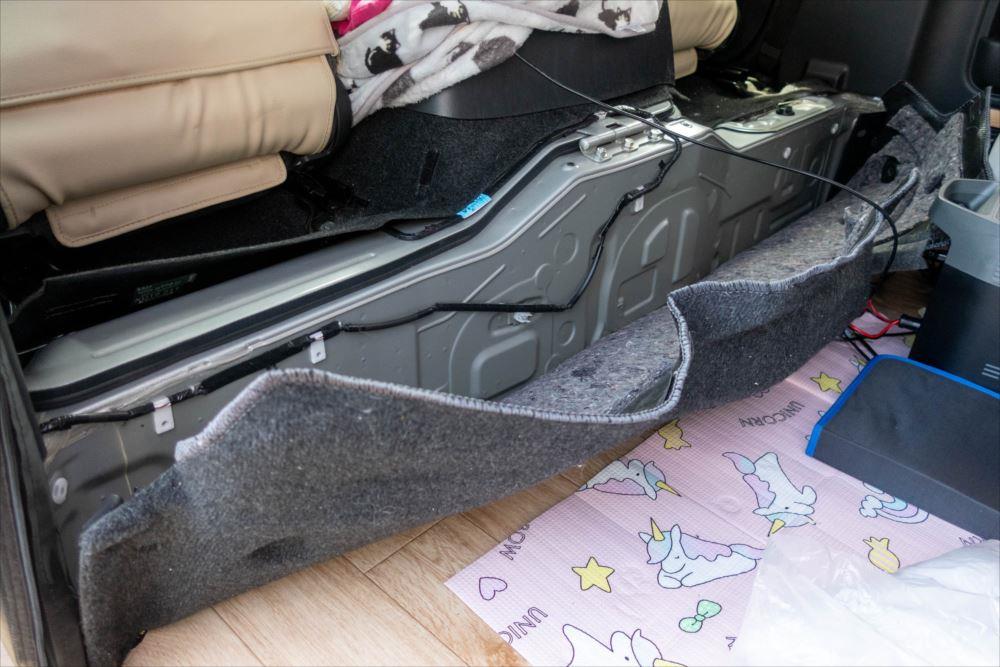

リア用の配線をバックドアから前まで持ってきます、写真撮り忘れ(^_^;)

助手席側のピラーカバーとバイザーを外してリアカメラの配線、電源関係、GPSの配線を通していきます。


電源は駐車監視用のケーブルも購入したので常時電源、ACC電源を配線

常時電源はサブバッテリーから持っていきました


アースはここに接続


配線をミラー本体に接続、左側に写ってるのは元々取付けていたコムテックの前後カメラのドラレコです

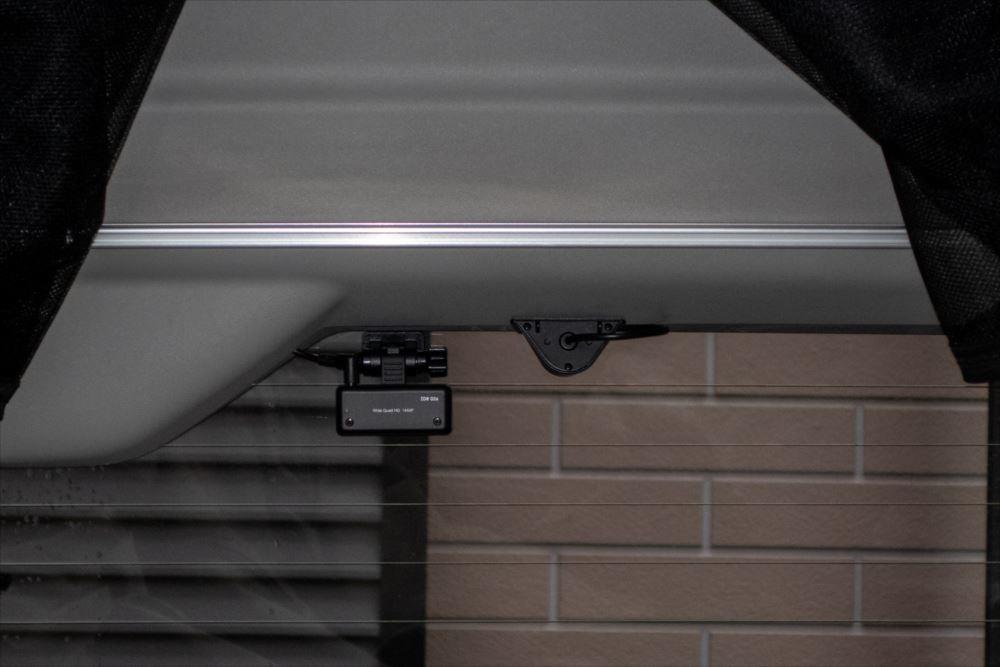

リアカメラはこの部分に内装に貼り付け

左側がコムテック用のカメラ、右側が今回取り付けしたカメラ

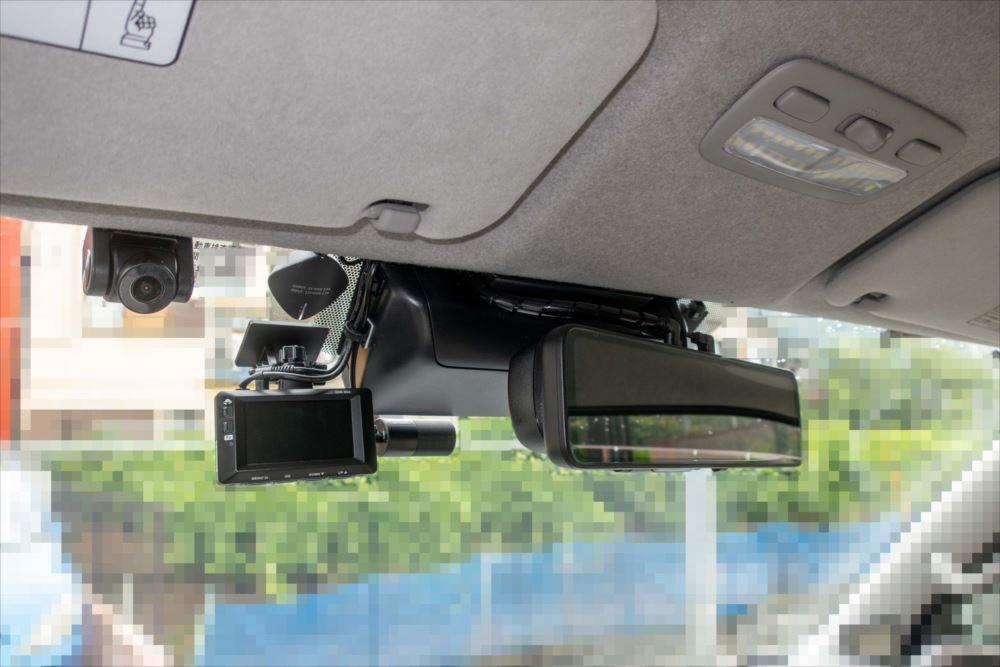

フロントカメラはインナーミラ後ろに取付け

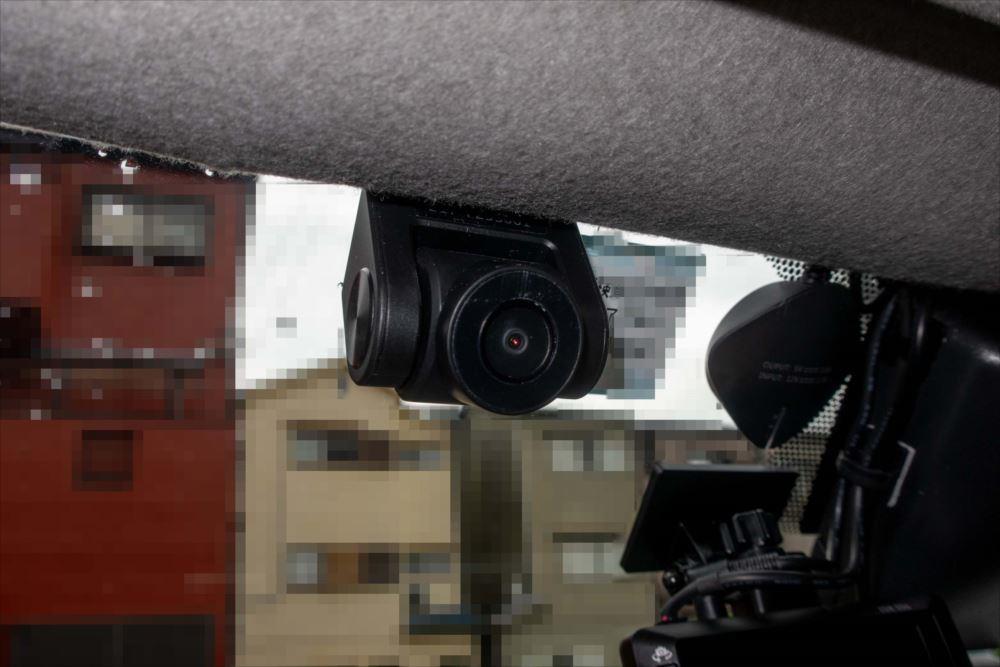

車内用カメラはここに取り付け


電源監視用はここ


仮組みしたので、とりあえず動作確認

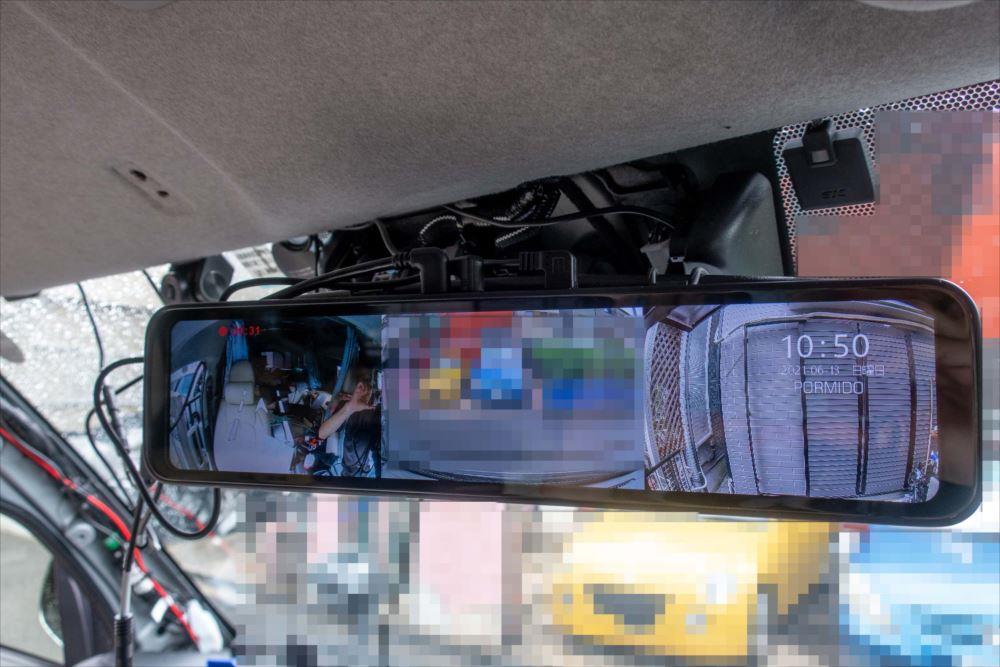

3カメラ表示で問題なし


配線を整理して内装の中に入れました

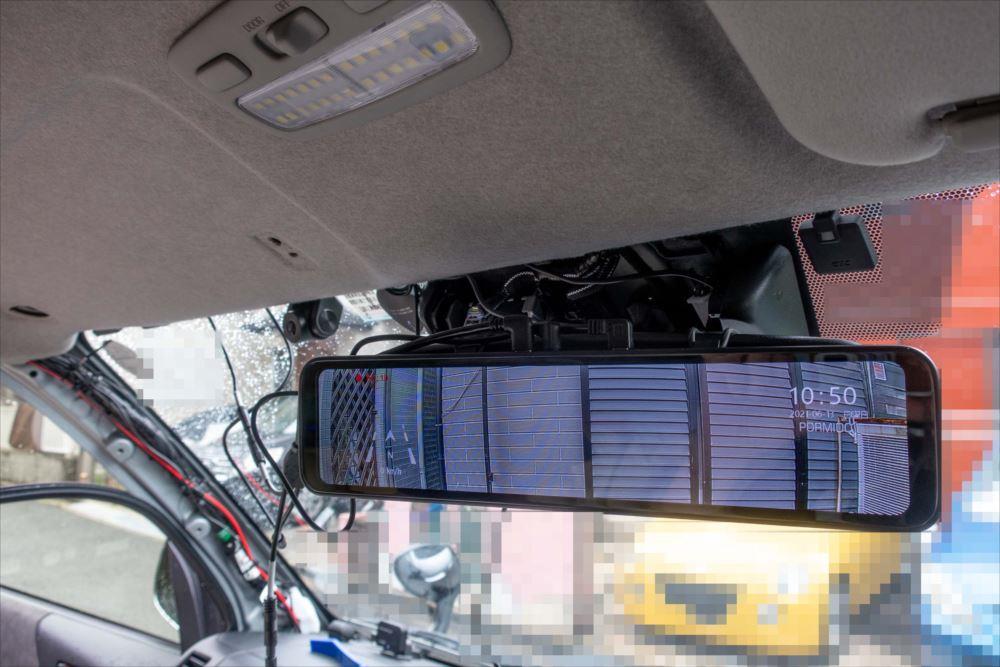

自宅の駐車場では後ろの壁が映るだけなので、車を移動してカメラの映りを確認、結構綺麗に映ってる


フロントカメラ


車内カメラ


3カメラ同時表示


思ったよりも綺麗に映るので、小春の妨害があっても問題なくミラーで後方の確認が出来るようになりました

１点気になることがあったのでAmazon経由で販売者に問い合わせをしてます。

常時電源を接続しているのにタイムラプス設定や駐車監視を設定しても次回ACCオンになると初期状態に戻る事象があります。

内蔵電池がヘタってるのかな

販売者の誠実な対応を期待します

6/15
販売者様から連絡があり、ファームウェアをメールで送っていただいて無事症状が改善されました。

ハイエースのエンジン廻り静音、断熱施工を行いました

ハイエースは運転席、助手席下にエンジンがあって振動や熱が座席の座面から伝わってくるので少しでも改善するため施工しました

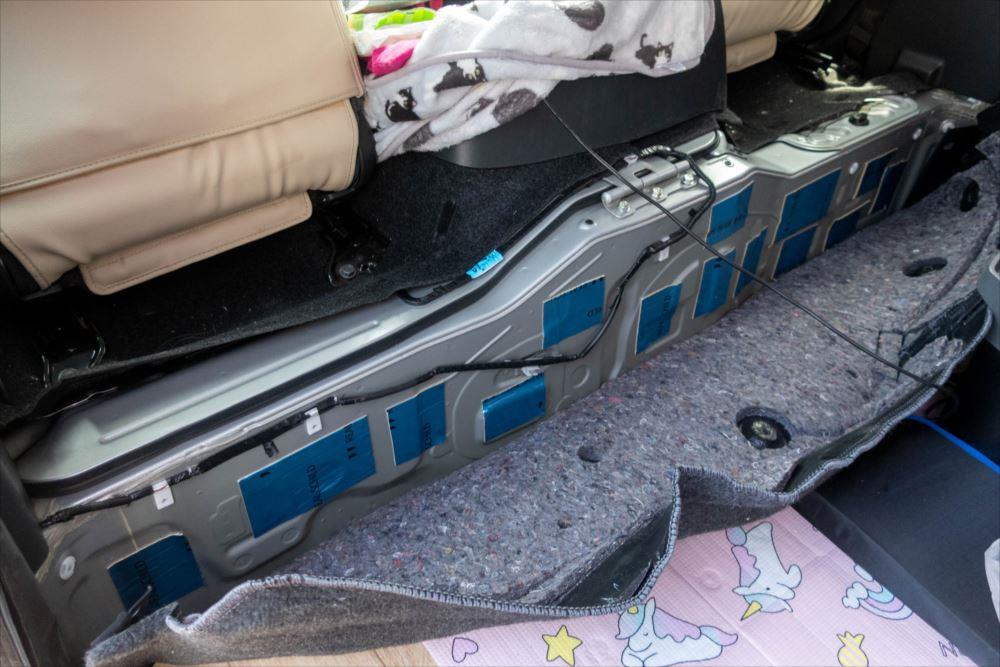

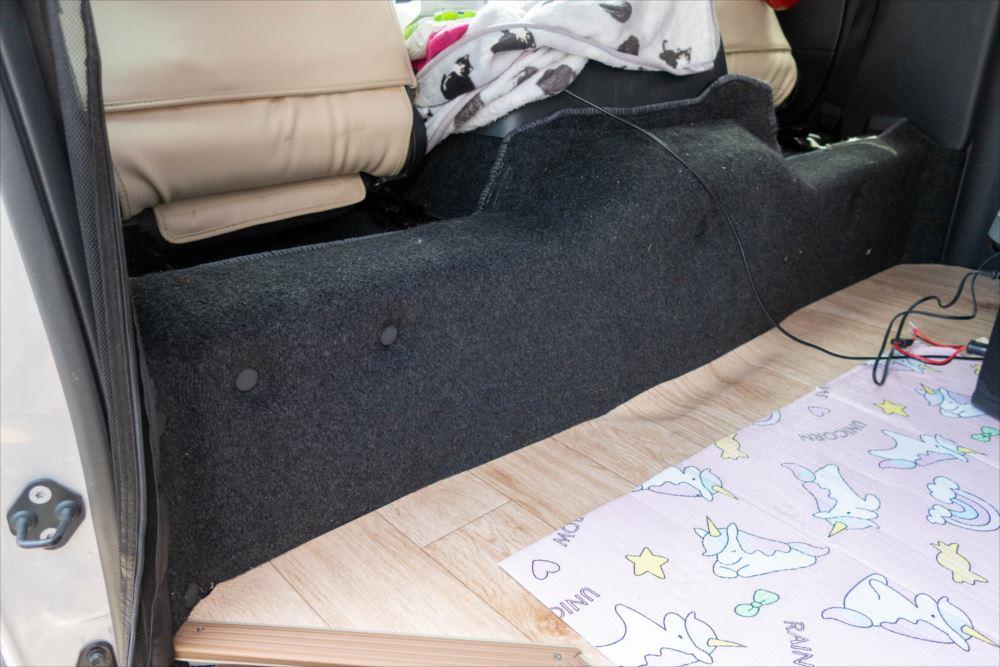

まずは運転席、助手席後ろの制振、断熱




制振用のレアルシルト貼り付け


その上から東レペフ10mm貼り付け

少し厚みがあったので取り付け用のプラスチックピンが入らない

マジックテープで止まってるし良しとしよう

次は運転席、助手席下の施工


コンソールボックス取り外し

ボルト6本で止まっているだけです

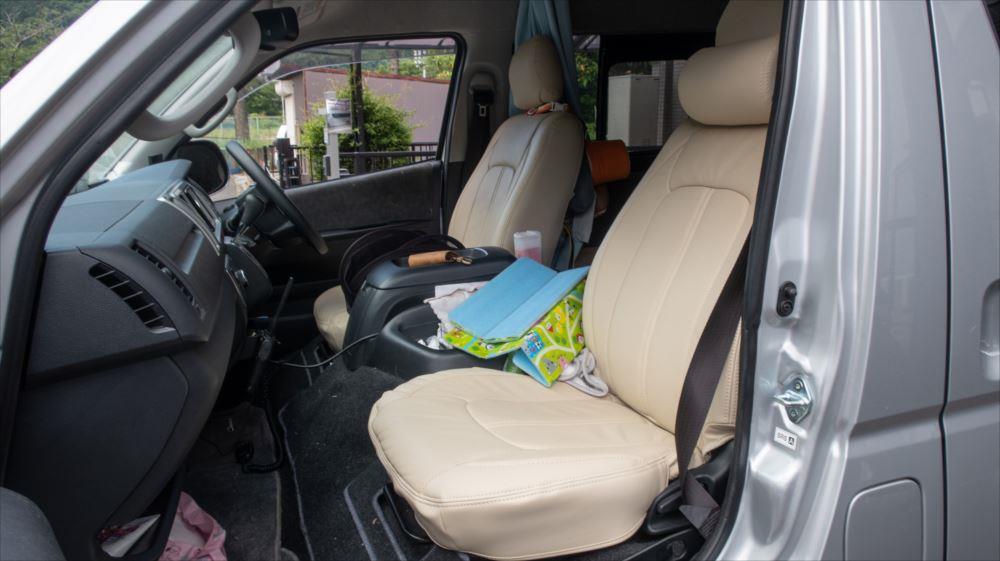

次は運転席、助手席シートの取り外し

ボルト4本を外して、シートベルト用スイッチのコネクタを外してシートを撤去

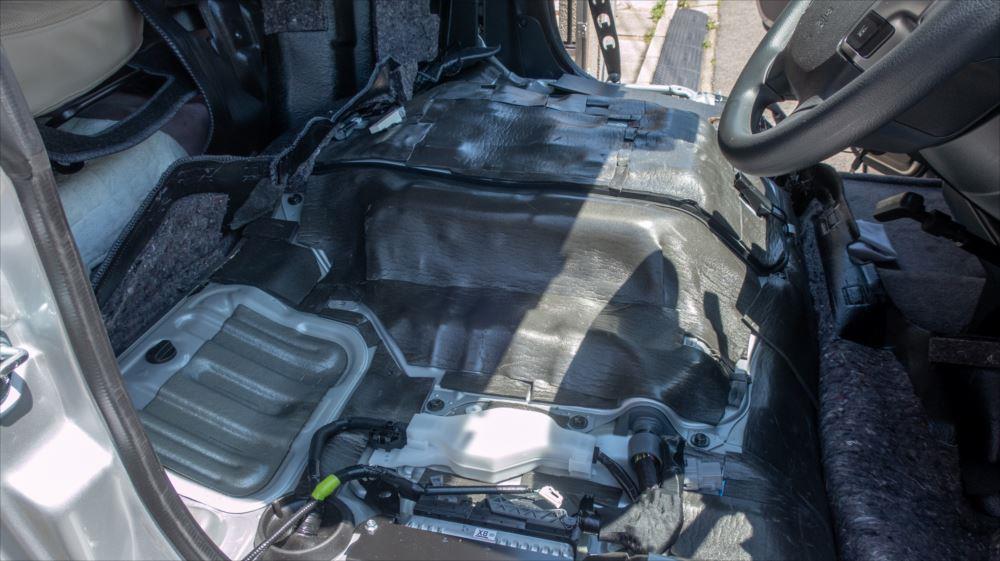

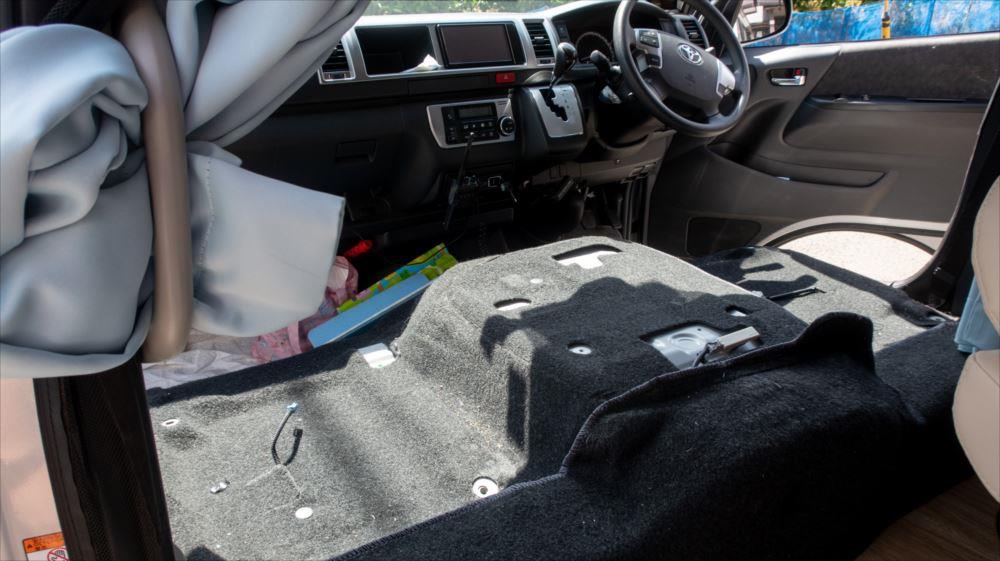

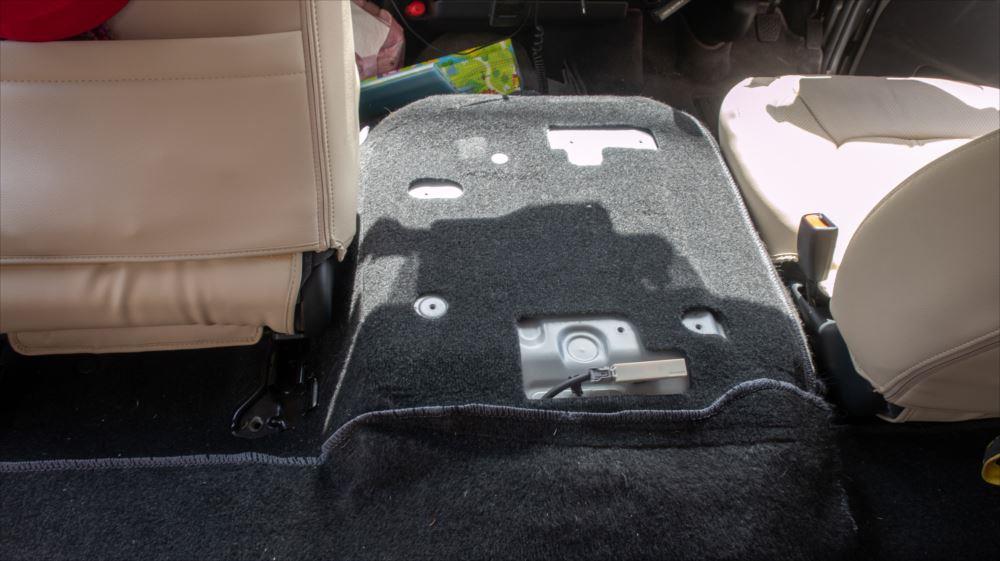

カーペット取り外し


エンジンフードを取り外して静音断熱施工

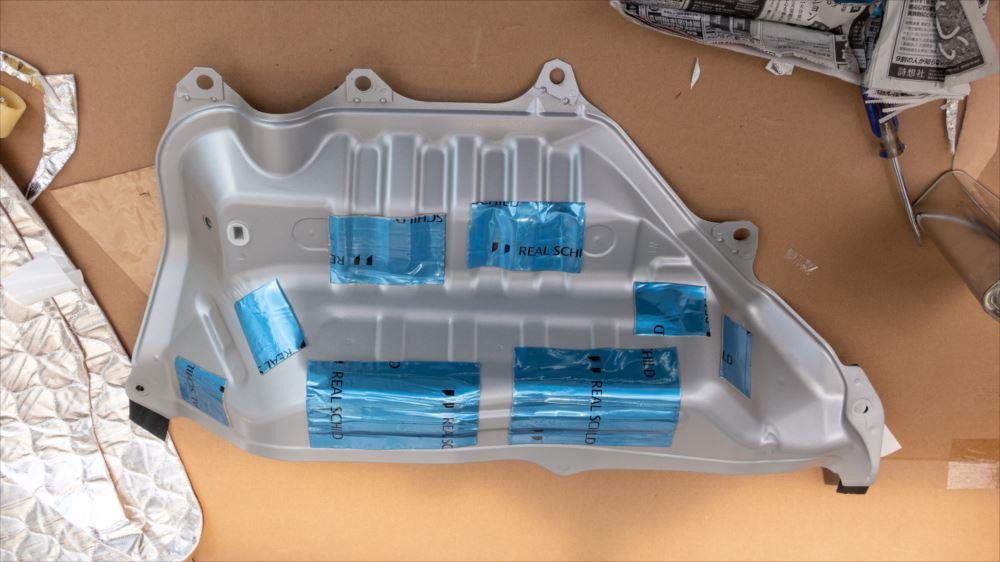

運転席側フード

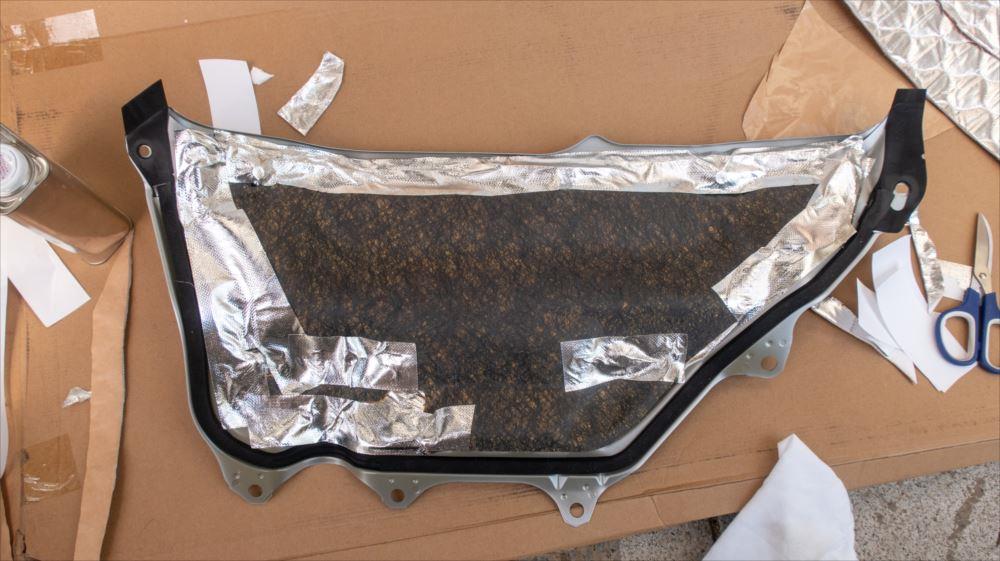

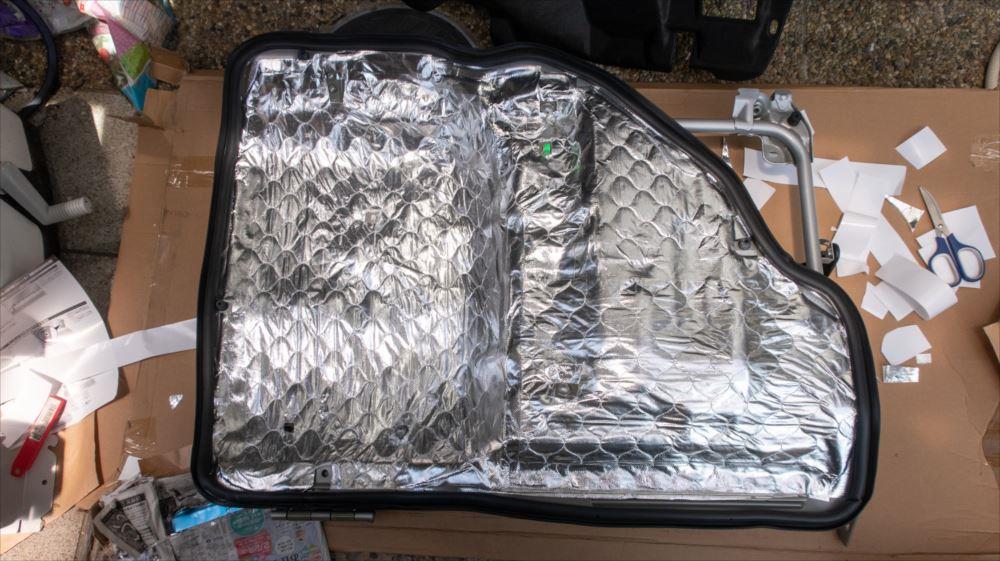

レアルシルトを貼り付け後、エーモンの静音計画を貼り付け

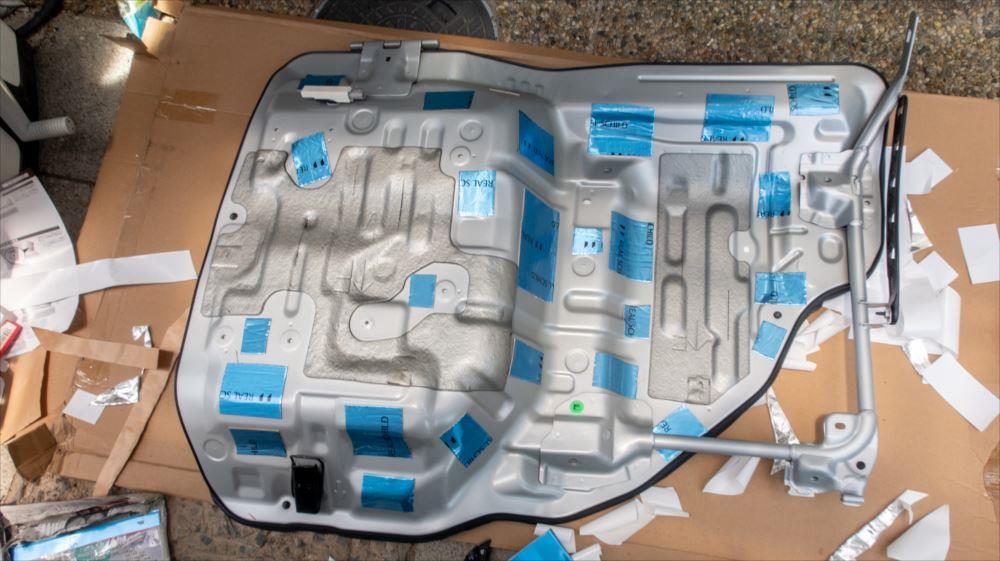

次は助手席側フードへの施工、レアルシルト貼り付け


静音計画を貼り付け




表側へレアルシルト貼り付け




東レペフ5mmを貼り付け


施工完了、若干音と振動が静かになったような気がします。

熱に関しては長距離走って確認したいと思います。

先週に続いて川遊び

今回はリュッカも一緒、リュッカは川遊びも泳ぐのも初めて


初めてなのに優雅に泳いでる




おもちゃをエサに泳がせてます


おもちゃを狙うルキこは(^_^;)


で、横取り




でもみんな楽しそうやなぁ








暑かったけど川の側はいい風吹いてました






相変わらず潜る小春
















いつの間にか仲良しになってるリュッカと小春




みんなで遊んで楽しい1日でした(*^^*)

まだまだ先だと思ってたソーラーパネルですが、Amazonのタイムセールで安くなってたのでついポチってしまった

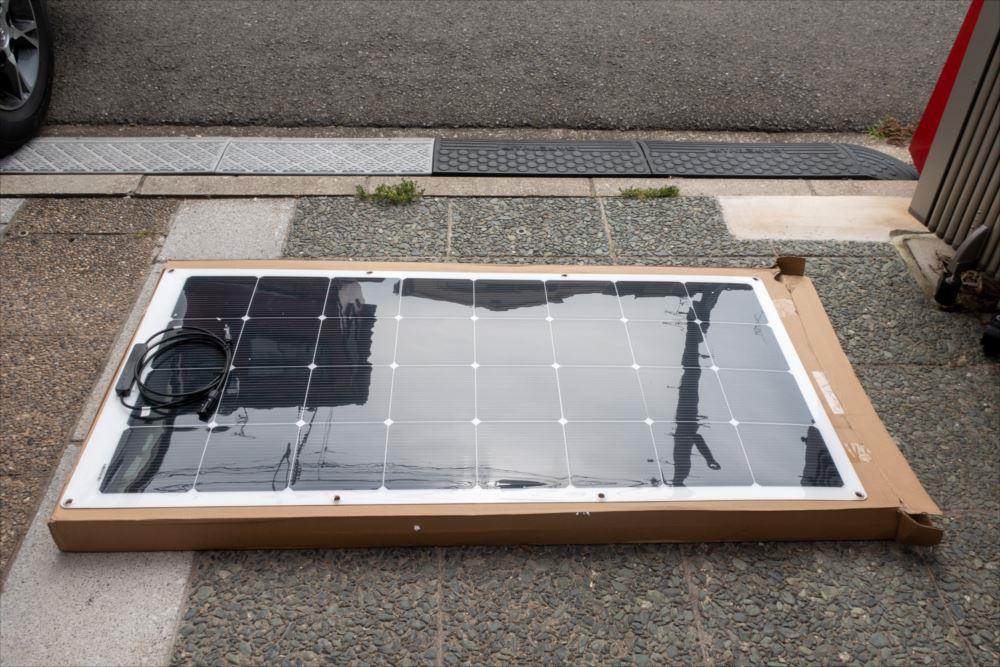

買ったのはsuaokiの150Wフレキシブルソーラーチャージャー

梱包は結構しっかりしてました

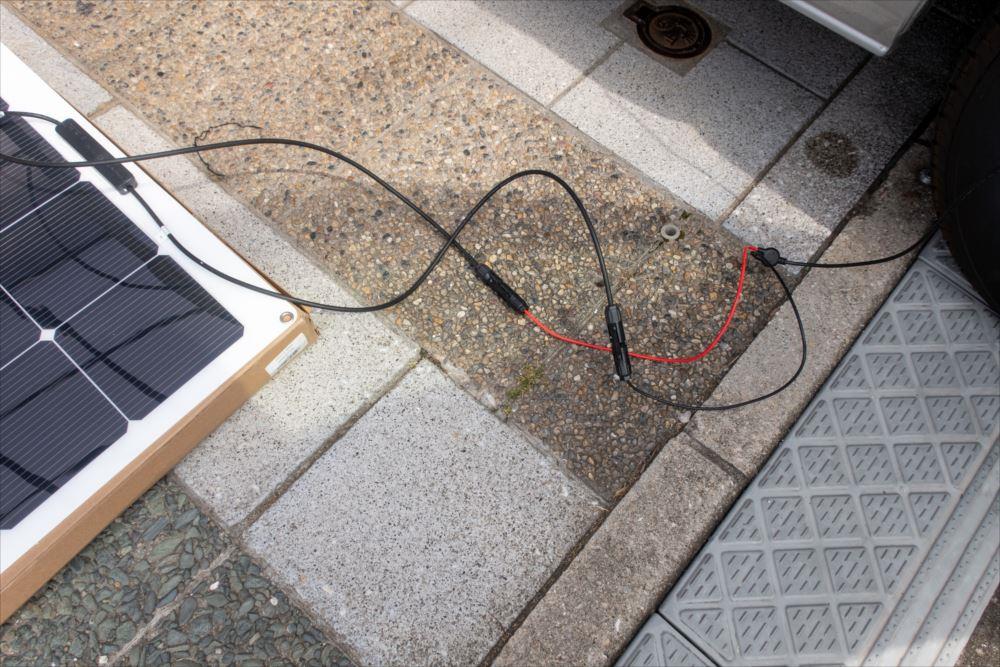

動作確認のためモバイル電源に付属のソーラー用ケーブルを接続


一応発電はしてます

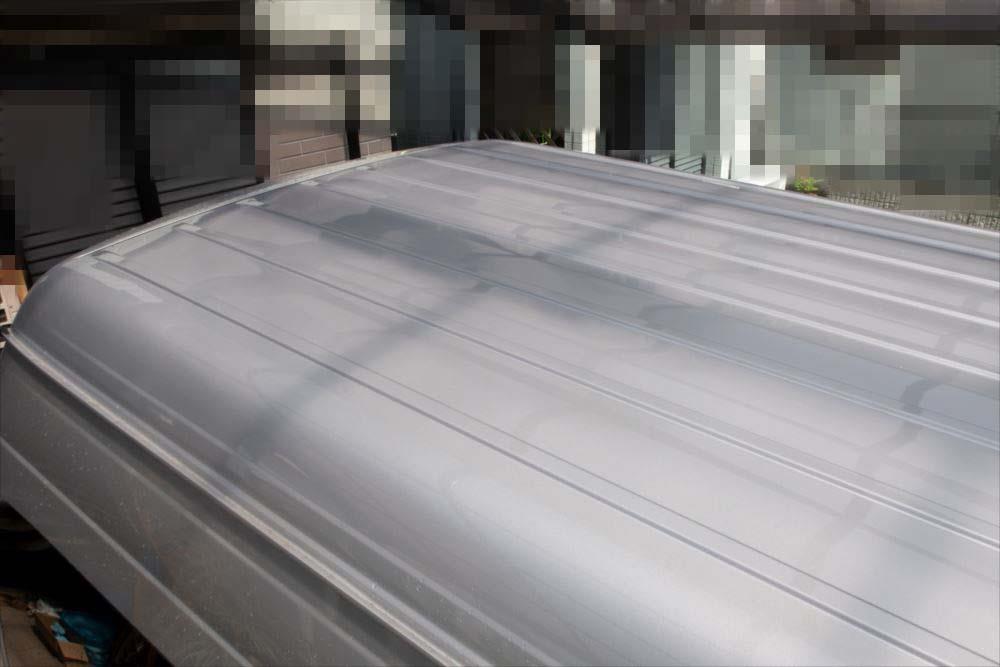

ハイエース後方に取り付けするので、洗車、脱脂


あとで気付いたんですがカーポートにアシナガバチの巣があって除去

刺されなくてよかった～




monotaroから取付け材料が届かないとソーラーパネルの取付けが出来ないのでまずは配線から

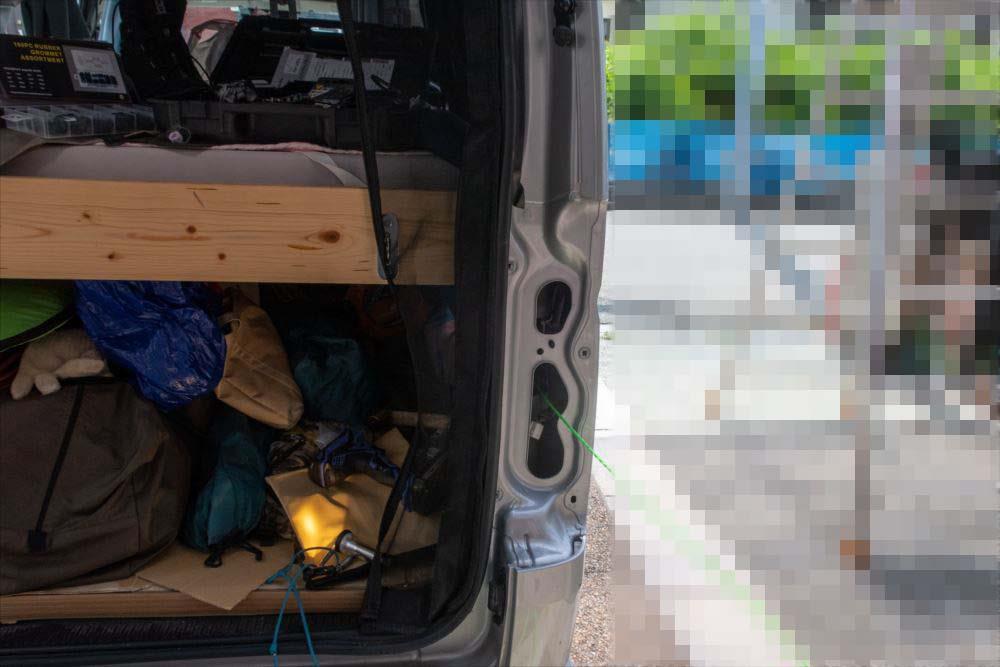

車内へのケーブル引き込みはテールランプ裏の開口部から


内装に穴を開けてケーブルワイヤーを通します




ワイヤーにケーブルを取付けてケーブル引き込み




monotaroから資材が届いたのでソーラーパネルの取付けに移ります

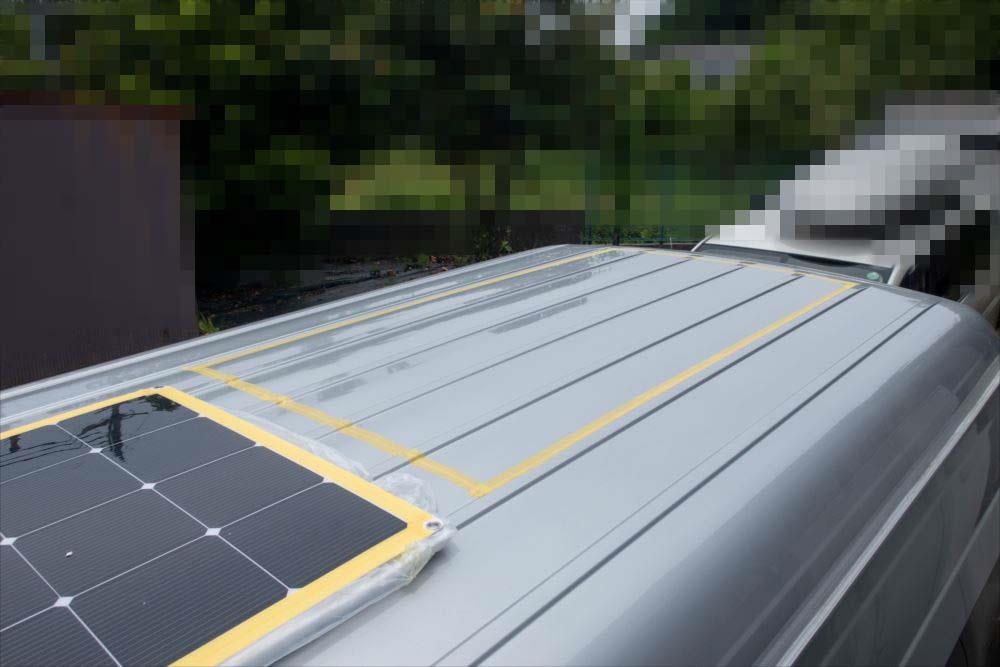

取り付け方法は超強力両面テープとコーキング剤での接着

念の為にソーラーパネルのまわりに耐候性のある超強力テープで押さえました

少し見栄えは悪いですが安全性向上のためにやむを得ない




あとは万が一のためにソーラーパネルのハトメ部分にワイヤーを通してレインモール部にキャプテンスタッグのタープ取付金具を取り付けして固定

配線は配線固定用の部材を使ってインシュロックで止めました

ちなみにソーラーパネルの配線部は今後の増設を考えて前側に持ってきました

距離だけ考えると後ろ側ですが増設したときに接続が遠くなるのでこのような形にしました

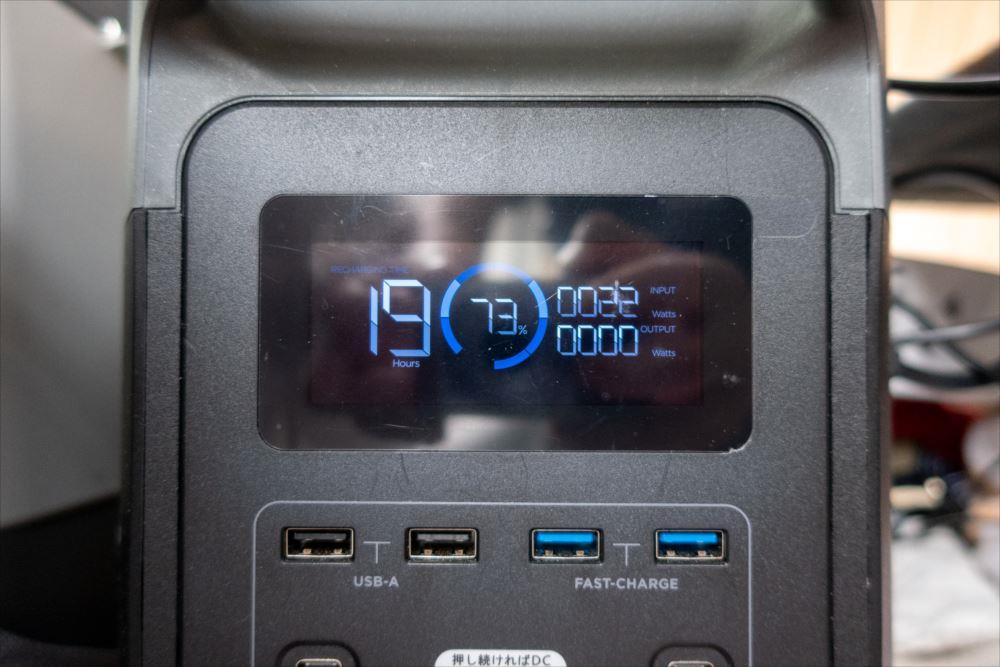

ケーブルをモバイル電源に接続して発電を確認

60W～70Wぐらいでした

150Wパネルなので100W以上は行って欲しいところです


後日、ケーブル引き込み部のテールランプのところが3.5Sqのソーラー用ケーブルでは太さがあるので少し浮いていたので、KIV1.25sqのケーブルを途中で接続して引き込み直しました

モバイル電源のソーラー入力は10Aが上限なのでKIV1.25sqの許容電流19Aでも全く問題ないとの判断です

ソーラーパネル増設時は直列に接続して電流が今以上に増えないようにするつもりです

車中泊時は冷蔵庫程度であれば常時運転することも可能になりそうです

作業を見守るワンコたち(*^^*)

リビングスペース用のテレビにするために前に乗っていたエルグランドから取り外したサイバーナビ用のスピーカーの取付けとフィルムアンテナを取付けました

スピーカーの取付けはYoutubeで紹介されていたPioneerではなくてKENWOODを取付け

場所はリアエアコンのセンター部吹き出しの両脇に取り付けしようと思ってましたが、グランドキャビンにはこの部分にスペースが無い(T_T)

急遽天井を外したときの写真を見て内装の下に支障物の無さそうなサイド部分の純正スピーカー横部分に取り付けすることにしました

スピーカーの横にスピーカーを付けるという、普通の人は絶対にやらないことをやります(^_^;)

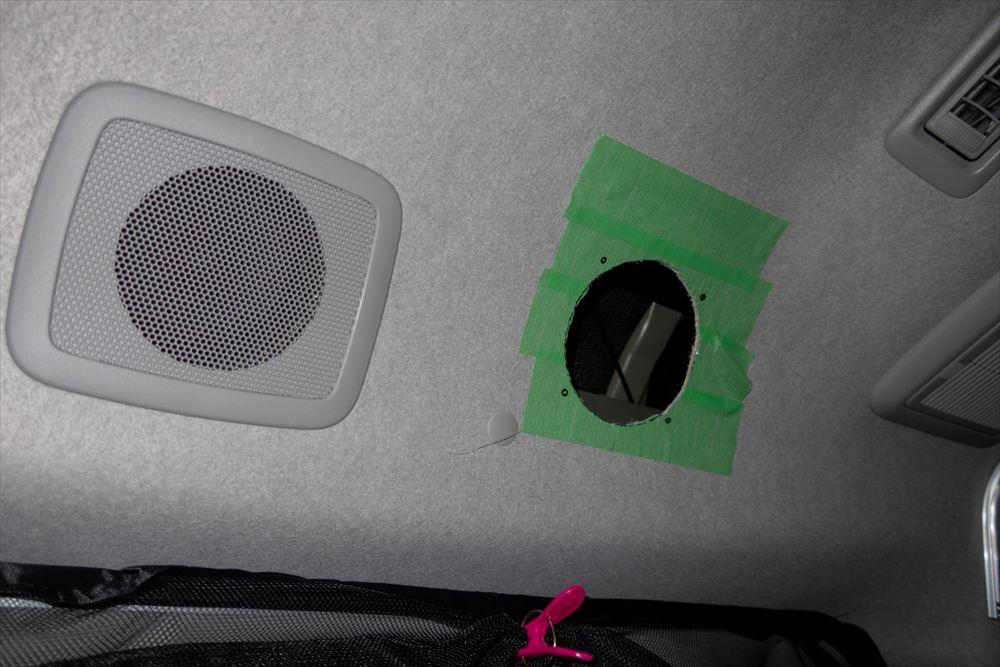

天井を切り抜く部分に養生テープを貼り付けて、型紙を使って切り抜き


これを左右ともに行います


スピーカー配線を天井裏に這わせます

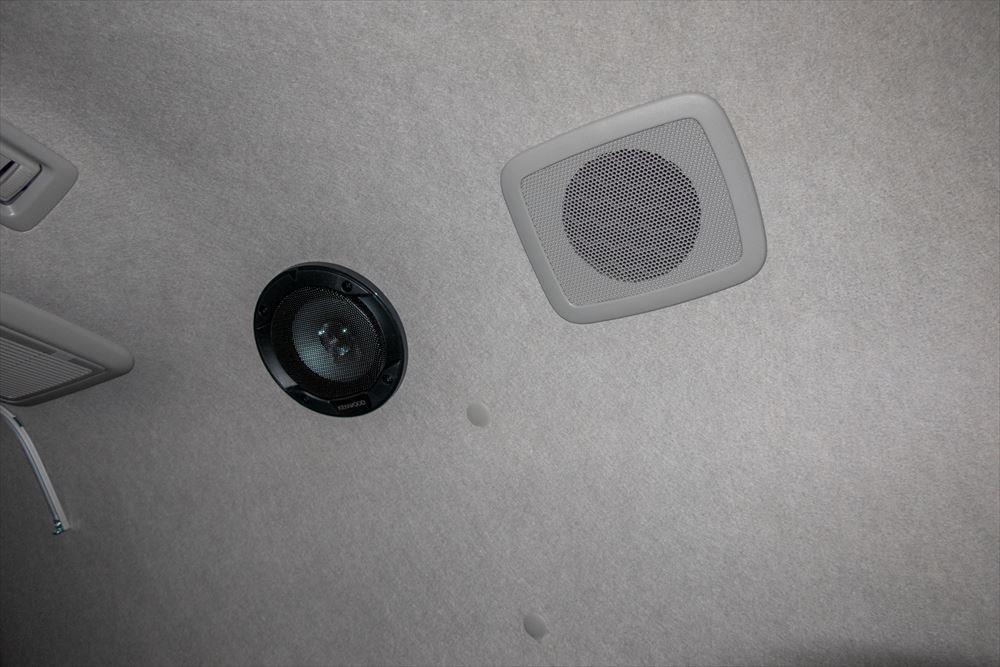

ビス用の金具を天井材に挟み込んでスピーカー取付け

中々かっこいい(*^^*)




次は地デジ用フィルムアンテナの取付け

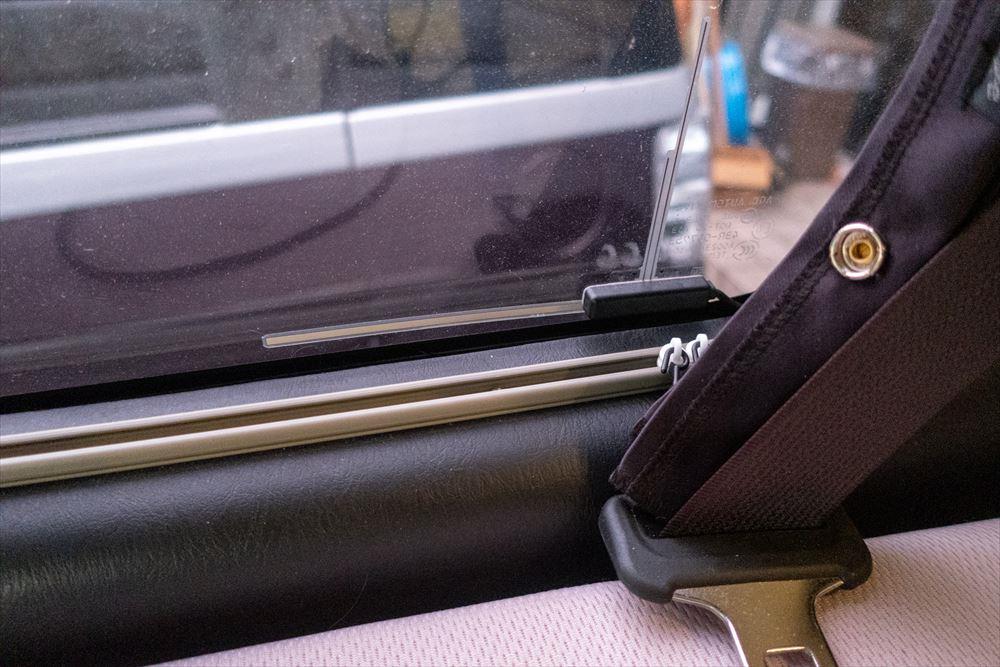

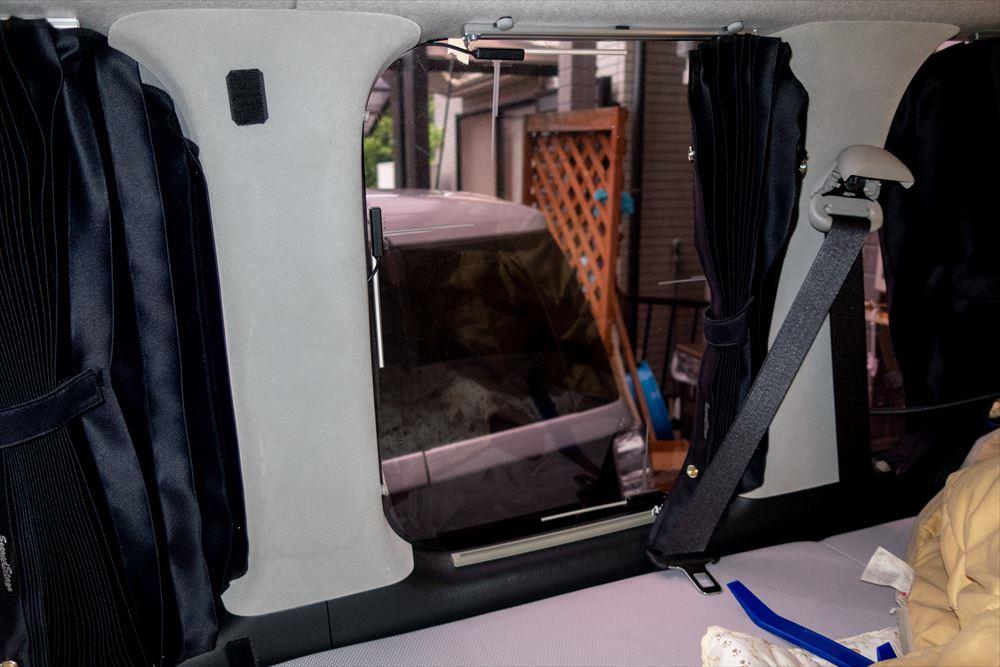

普通ナビの地デジアンテナはフロントガラスに取り付けしますが、すでに純正ナビのアンテナが付いてるので、右サイドの3番めのガラスに貼り付けます

説明書ではサイド、リアガラスには取付けないでくださいとあるので自己責任です

アンテナ線をリビングスペースからアンテナ取り付け部の窓まで配線

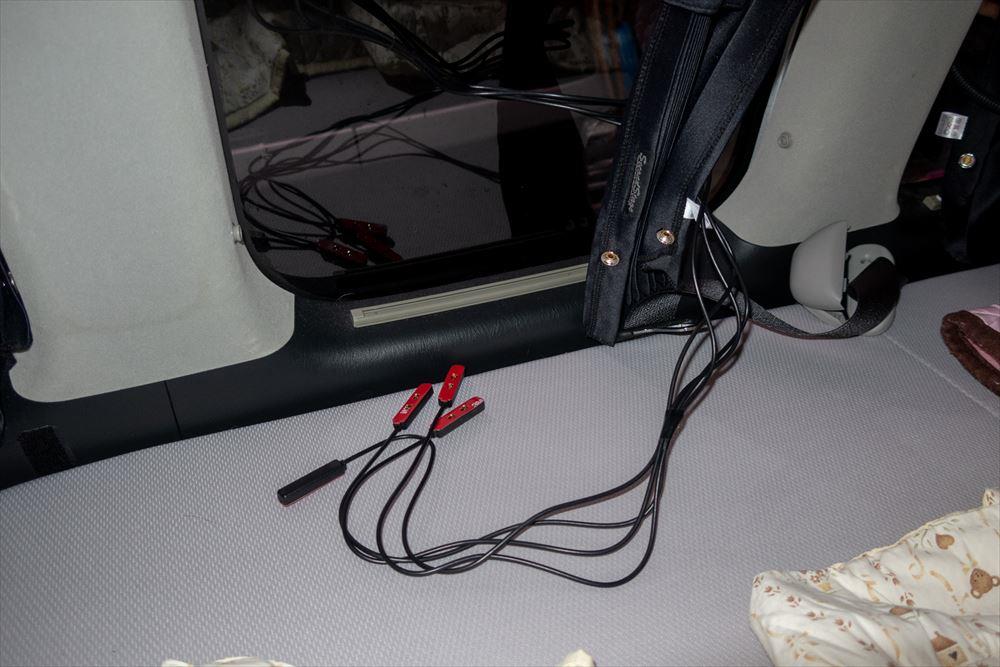

アンテナは通常窓の上部に4箇所取り付けするように指示がありますが、窓が小さいのでアンテナ同士の距離が取れないので上下、左右にそれぞれ取り付けしました






アンテナへの取付けがコネクタの印とアンテナの印を合わせて貼り付けるように説明書に書いてましたがコネクタ側の印が無い(T_T)

仕方がないので適当に取付け、だめなら逆に取付けかな

アンテナ配線は運転席後ろのセカンドナビ取付け予定の場所のピラー部の内装に穴を開けて配線


電源線、スピーカー線もここから配線


セカンドナビを仮組みして動作確認

綺麗に普通に映りました

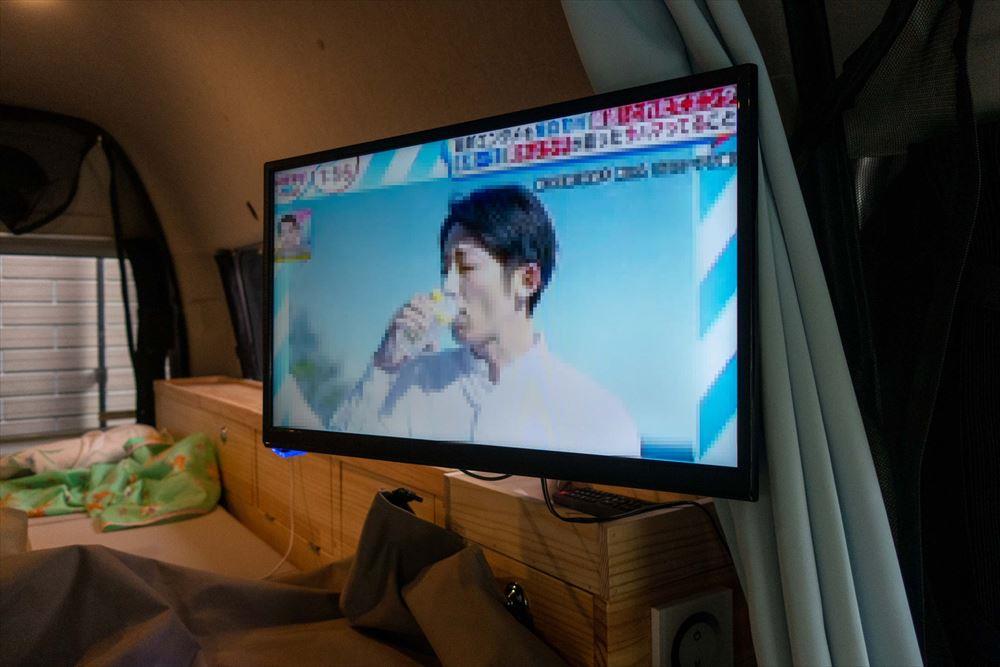

リアモニター出力からベッド側のテレビに出力し画面の確認


問題なく映りましたが、なぜかリアモニター出力をオンにしてテレビに映すとフルセグからワンセグになってしまう

どこかからノイズが乗るのかな？？

後日、電源線、映像出力線、アンテナ線にフェライトコアを取付けました

改善されたような、されてないような良くわかりませんが、とりあえずリビングスペース用のテレビは見れることが確認できました

★おまけ★
エアコンのセミオート化などで電源関係をいじったついでにちょっと改良

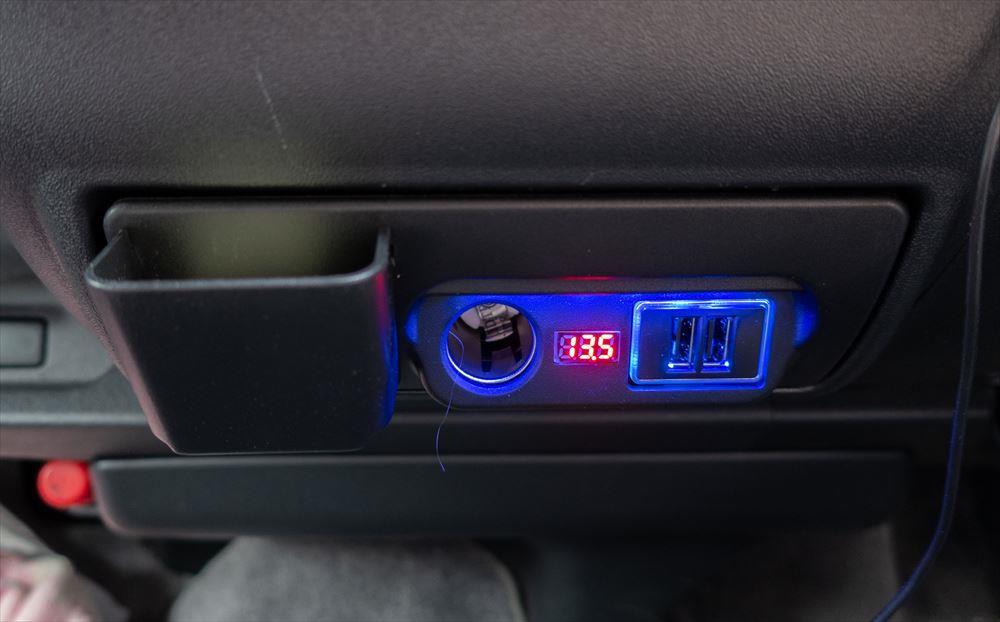

シガーソケット部分の灰皿を撤去してUSB電源を取付け

2021/6/16
yahooショッピングで買ったんですが1ヶ月ちょっとで壊れました。
初期不良交換1ヶ月だとのことで対応してもらえなかったためおすすめしません。中華製粗悪品です。

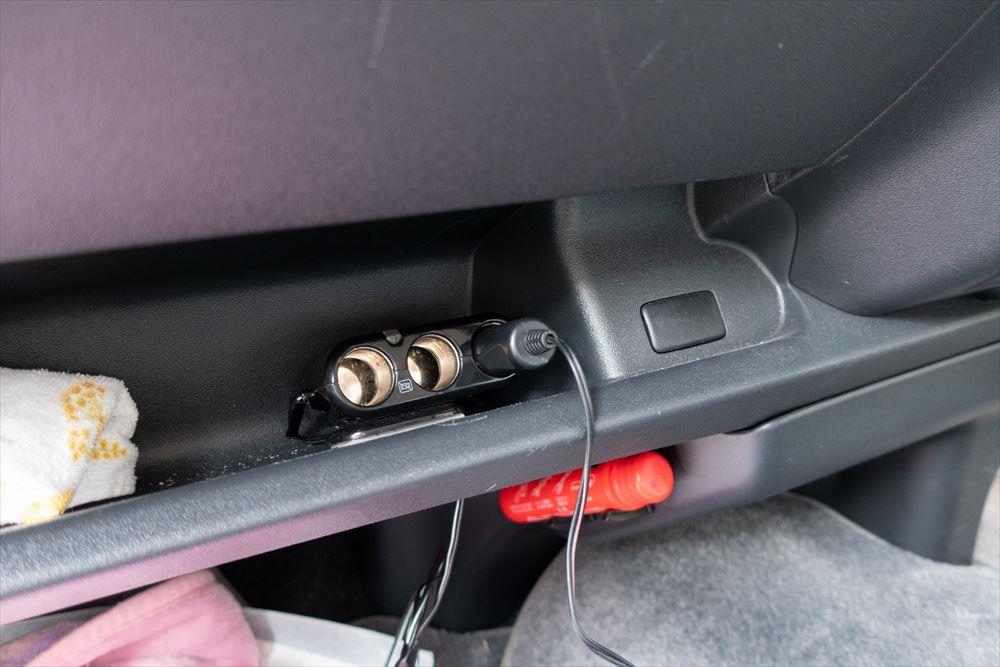

それから無線機などを使うので助手席側グローブボックス下にシガーソケット増設


最後は仮設で取付けていたレーザー探知機を正規に取付け


運転席周りの電源関係がスッキリしました(*^^*)
