カーボンリアゲート造ってますが、とても気になる事が。

いえ、気に入らない事が＾＾;


それはカーボンの「黒さ」です。

黒い繊維なんですけど黒く見えないのが…　う～ん。


カーボン繊維は光の屈曲で見え方が違います。

塗装でいうメタリックの粒子の角度と同じ理屈ですね。






良い例として、平織と綾織と比べてみました。

カメラアングルは同じで、製品の位置を入れ替えてます。

光の角度でこれだけ見え方が違うのがお解りでしょうか？













単品で見る分にはそんなに気にはならない事なんですよ。

別に自分が造ったモノだけに限った事ではありませんし。


ただ、ガラスの縁が黒いので黒さが薄れるんです。


個人的に黒い車にカーボンボンネットって浮いてる気がする。

それと同じ感覚かな。

要はコンストラクトってやつが合わないんだろうなー(＾＾;)





今日は平織仕様をやっとこさ装着しましたけど…　しっくりきません。

都合により写真が撮れなかったのですが、近日中にアップします。



意見を聞かせて頂けたら嬉しいです。

FCのハブの整備も終わり、先日久しぶりFC動かしました。

やっとですよ＾＾;　２ヶ月ぶりである。



エンジンオイルも交換して調子はまぁまぁ。

やっぱ自分のFCええわ～♪





ドライブには良い季節になりましたね～。

今週末の１４日は神奈川県の大磯ロングビーチで行われるOption誌主催の、

「OPTION CARAVAN 2012 in 大磯ロングビーチ」　に今年も参加させて頂きます。


コチラ→　http://swgn.jp/pc/evententry/oc2012/index.html


集まり事はあまり好きでは無いのですが、なんとなーく。

少なからずこの業界を盛り上げていきたい思いと、少なからずFCの存在を根付けておきたい

願いが私にはある。


m.o.v.eも来るし楽しみ＾＾



お近くで興味のある方は是非１４日は大磯ロングビーチへどうぞ～♪

FCの整備を進めつつ、カーボンリアゲートも進めております。

売約が決まってるとあまり呑気に出来ないのがツライところです＾＾;　あーいそがし。。。

でもその反面、気合い入るね！


研ぎ工程は全て終わり、クリアー入れました。

前作の平織以上の仕上がりかな。

これならどんな人でも納得いくハズ。


秋の日差しで乾燥中の図↓













こうゆう部品はやっぱ綾織の方がイイねぇ。

綾織カーボンの屈曲が妖艶な輝きでたまらんわ～。




あ～、裏もちゃんと塗ってあるョ＾＾

昨夜はずーっと、改めてFCのプリロード調整のコト考えてました。


自分はベアリングの「ガタ」を基準に調整してたんですが、ちょいと違うかなと。

ガタはベアリングとスピンドル部にも発生するから、ガタを基準にすると締めすぎなのではと。

というのもさ、左右でスピンドルのベアリング摺動部分の寸法が違うって事はおかしい。

いや、おかしいのでは無く、やり方なのでは？と気づく。


自分なりに考察し、無いアタマを絞って考えに考えて思いついた方法を公開してみます。

もしかしたら間違ってるかもしれませんので、あくまでご参考までにと思います。








一通り組んだらBOXレンチで締めます。

少しづつ締めてはタイヤを回しての繰り返し。

適度なトルクを掛けながら止まるまで目一杯締めます。


この作業の意味は、ベアリングのセンター出しです。

ベアリングを馴染ませながら締める事でセンターが出てくる。

目一杯締める意味は、そこがベアリングのゼロクリアランスを明確に出す為。


注意したいのは、タイヤを付けて負荷を掛ける事。

タイヤの有無で全く違ってくる。


↓ココがゼロクリアランス位置









そしたら1/4～1/5程度緩める。　締め込んだトルクが抜ける程度の位置まで。

緩め過ぎるとセンターがズレるのを嫌っての事。


緩めたらBOXレンチのセンター部分を持って締める。

軌道トルクでは無く、あくまでナットを指でつまんで回す感じで回す。トルクは一切掛けない。

止まった所がそのベアリングの緩くもキツクも無い加減になる位置になる。


↓止まった位置








で、そこからトルクを掛けて少し締める。それがプリロード（予圧）になる。

そう、このベアリングはフローティングが基本なんだよね。


↓こんなもんかな？







今まで難しいと言われるプリロード調整でしたが、構造や理屈を理解すると「こんなもん」なのかも。

だけど理にかなった方法であり、これはかなり「決まる」。






厳密に言えばガタはあるのですよ。　本当に微細なガタがね。

そのガタが出るのは冒頭で書いたスピンドル部のベアリング公差が影響する。

公差が狭いスピンドルは出ない。

部品精度の問題ではあるのだけど、それは仕方の無い事なのだと思う。

そのガタを取り除こうと締めると今度はそれは締めすぎになるから。


メーカーがハブの整備にバネ秤を推奨するのはそこだと思うのよ。

ガタを見ながらのプリロード調整では締めすぎになる可能性がある。

だからバネ秤による整備を推奨するのだと私は察しました。

でもまぁ…　バネ秤もどうかと思うけどね＾＾;


私は「こんなもん」と書きましたが、本当の意味を理解出来る人はほんの一握りな人だと思う。

それなりに構造を理解しないと文章では理解出来ない事じゃないのかな。

かくゆう私も色々な話を見ても聞いても意味がわかりませんでしたから＾＾;


そこが「プリロード調整は職人技」と言われる由縁なのかもしれない。







今日はワタクシ、かな～りエラソーな事を書いてしまいました＾＾;

自分のアタマと技量ではこれが目一杯の方法。

素人の戯言程度に片隅に留めて頂ければ幸いです。。。

ナックルは中古は諦めて新品を買う事に。

たまたま、あるお店のデッドストック品を見つけてゲットしました。

それでも７万チョイは高かった…（泣）


現価は左右で約１９万よ？　スーパーカーレベルであるｗ

この先、なかなか新品のナックルは見る事は無いだろう。　

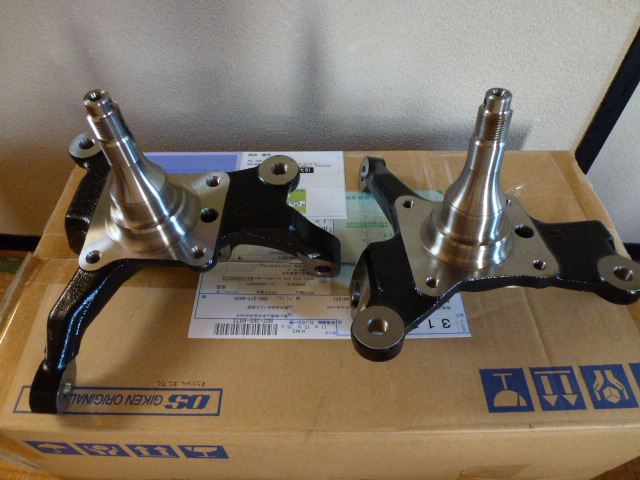

色々と新品のナックルを品定めしてみました。

ベアリングのアウター側スピンドル部は左右でほんの少し寸法が異なる。

割と部品精度は低いのかも。

これなら手持ちのナックルで使えるモノは３本だったなぁ＾＾;

新品を使わないと解らない事であり、金出して自分の技術ノウハウになれば安いものです。

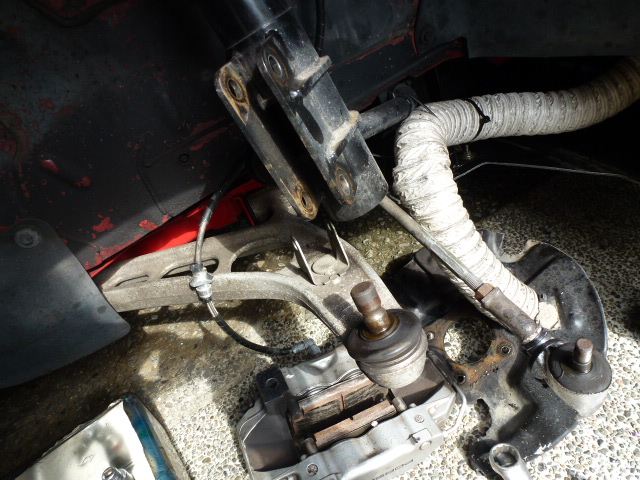

で、時間を見てサクッと交換。

初めて交換しましたけど、特にナシ。








外したスピンドルを検証しましたが、見た目は大きな摩耗も無くワリと普通っぽい。

が！　ベアリングのはめ合いで摩耗を確かめるとインナー側はガタガタ。

摩耗の仕方は様々なようで、やっぱ見た目で判断は難しいですね(－－)　絶対解らん。。。


それにスピンドル自体が熱で変色しているので歪んでいるのかも？　

なかなかヤバイ状態だったかも（汗）









組み終わってプリロード調整しましたけど、やっぱ全然違いました。

トルクなんて殆ど掛けないですよ。


「まさかココまでやって自分の勘違いじゃないよなぁ～(＾＾;)」　なんてドキドキしてたのはヒミツですｗ　



でもね、冒頭で書いたとおり左右でスピンドルのベアリング公差が異なるから左右で軌動トルク

が若干異なるんですよ。　それが気になる。。。


改めてプリロード調整を考察して再チャレンジかな。
