前回のTakuさんの弄り明るい「美尻化」計画 の
実施に続き、今度はＳＥさんの依頼にて、 明るい「美顔化」
・「美腹化」計画のお手伝いをしておりました。

かなり私的な、内容でありすでにＳＥさんも実施後
すぐにブログをあげられてますし、〇〇〇ＫＯさん並に
ちょっと長いのでしんどくなったり気分が悪くなったり
の可能性があります。無理だと思われた方は
いつものように容赦なく　ピッピッと
読み飛ばしてください！！

まず始まりはナナガンオフの時にＳＥさんから｢阪神高速で、自車に気づいていないトラックに
幅よせされひやっとした事があり視認性アップ対策をしたい｣という事で、ベロフのデイタイム
ランニング ＬＥＤランプ の取り付けをされたいという事と、ウェルカムライトが足元の照明としては
少し暗いので 連動した足元照明を付けたいとのご相談を受けておりました。

まずは１１月１９日の土曜日 午後から 　関連フォトギャラはこちら　①
　
当日よりに施工開始するつもりでしたが、当日は大雨で、ガレージ内作業も無理だろうという判断により中止。しかし取り付けについて不透明の部分が多かった事もありパーツを見せて頂く為待ち合わせてお会いする事に・・・場所は東大阪の某パーキング内。　行く途中もスゴイ雨が降ってました。


雨のなかやっとの思いで到着　ＳＥさんも到着されました。ここは上に高架の高速道路が走ってい
るので大きな屋根がわりとなり雨の日でも弄りは可能ですが、雨のあたらないところでも路面が
びちゃびちゃになる程だったので、弄りは断念し、検討会のみとしました

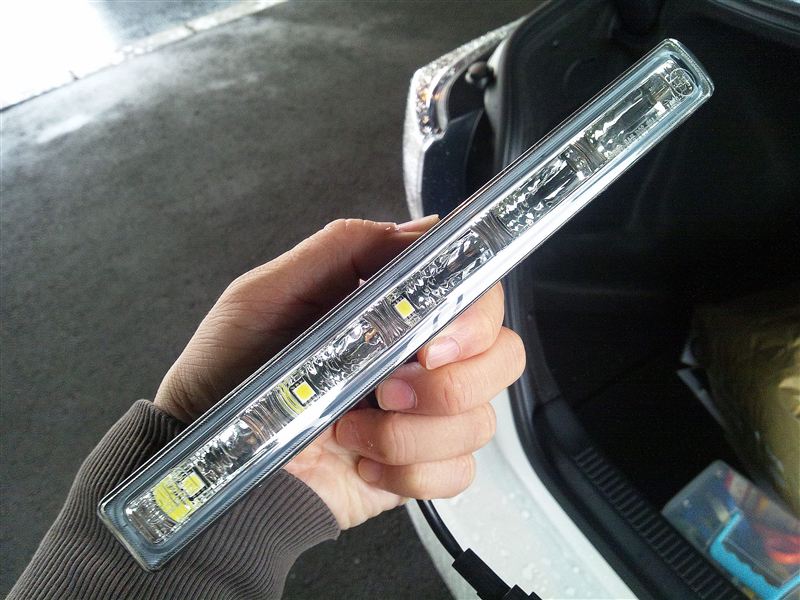

さっそくブツの確認です。ベロフ社製、デイタイムランニングランプ 215サイズになります

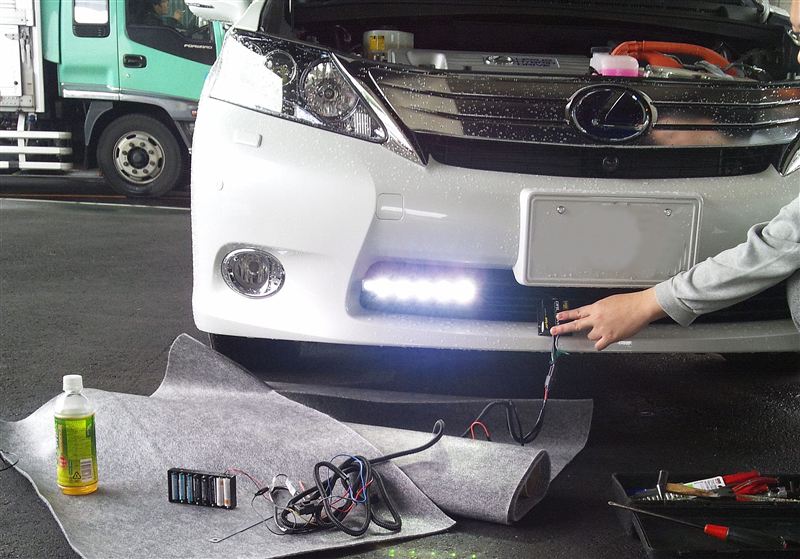

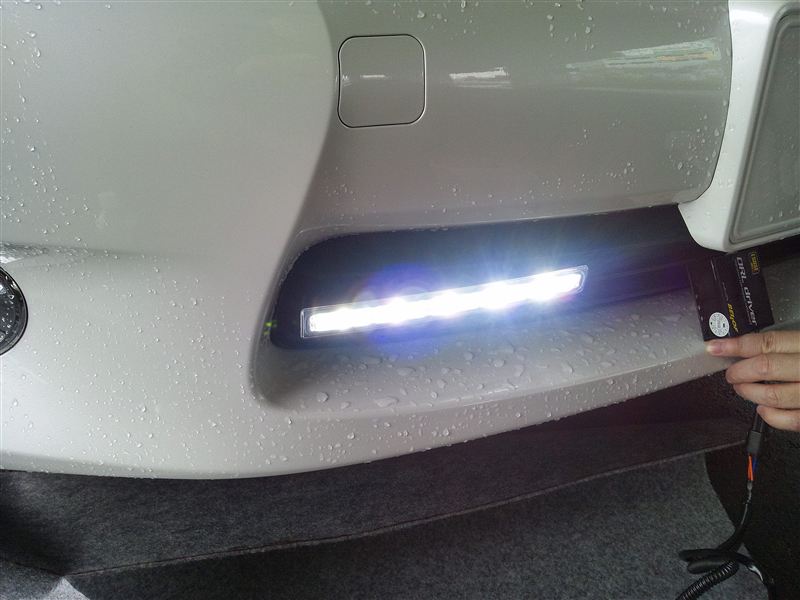

ルーバーに無理矢理差し込んで、点灯させてみました。

大体　イメージがつかめました。点灯のタネ明石はコレです　↓

取り付け方法が固まりましたので解散。翌日は雨も降らない様でしたので、取り付けしてみる事に・・・

でっ翌日の１１月２０日の日曜日 午後から・・・ 　　　関連フォトギャラはこちら　③　②　　　　　

私めがデリ〇〇のごとく（爆）弄りにＳＥさん宅へ訪問しました。
早速作業開始です。


スーパー割愛！！バンパーが外れました

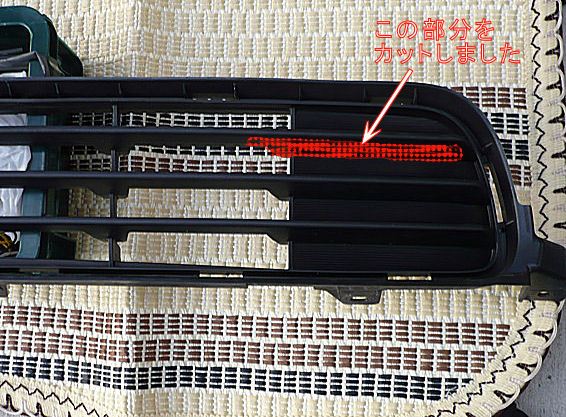

Ｄの失態も発見しましたが、それは後ほど対策するとして早速取り付けの為、アンダー部 ラジエ
ータグリルLWRをパンパーからはずします　ルーバーの幅よりデイタイムランニングランプ の方が
大きいので、カットすることにしました。

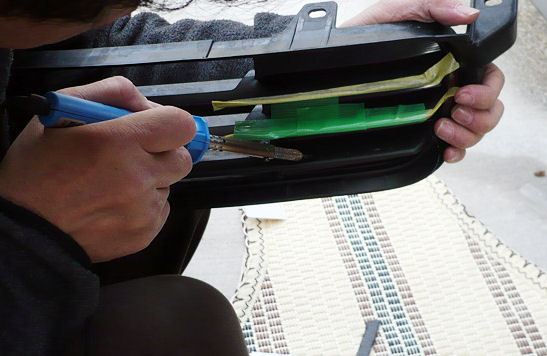

またまた登場！！ホットナイフでＰＰをフリーハンドにてカットです。（ＳＥさん撮影）

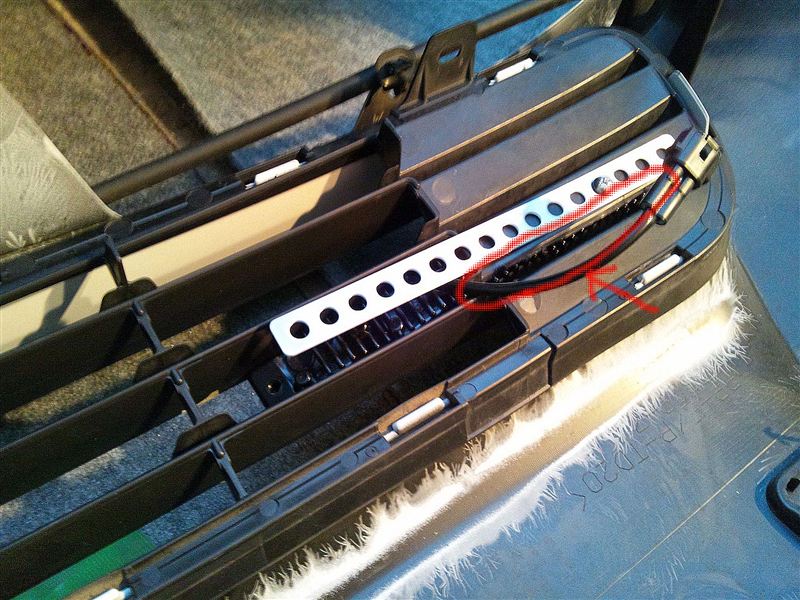

取り付けは裏からネジで・・しかし付属のネジがはいらん！！仕方なくコーナンに買いに行き
事なきを得ましたが、タップが甘くネジでネジを切っていく感じでなんとか固定。ステーも咬まして
面で捉える様にしています。

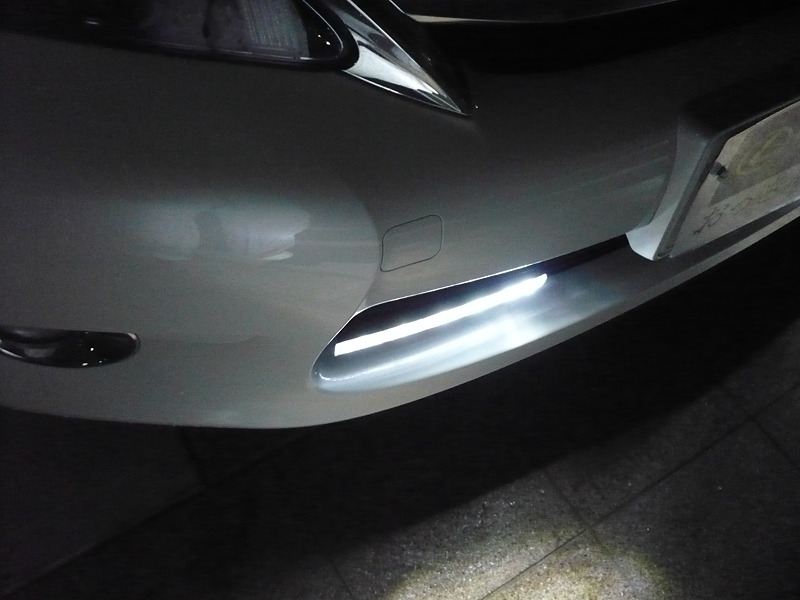

バンバーを取り付け完了した頃にはもう辺りは真っ暗！！簡易配線の結果、無事点灯と相成りました
作業は当然持ち越しです。


でっその日は撤収！！

そして１１月２３日の祝日の 午後から・・・またまた作業です 　　　関連フォトギャラはこちら　④

今度は配線関係の取り回しでした。ベロフＬＥＤはスモール点灯によるOFF設定or減光設定と
同時に、ウィンカーによる減光も出来る仕様になっております。配線の取りだしはどれが該当の線

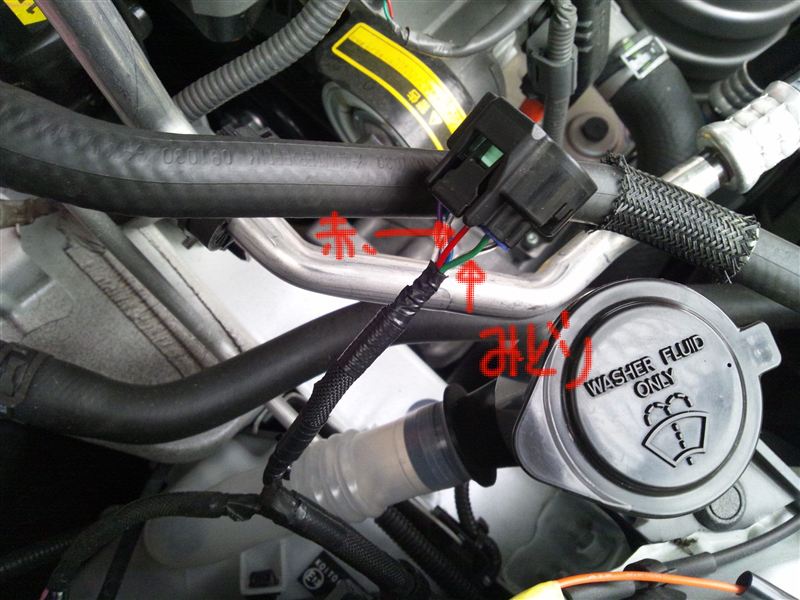

なのか直ぐにわからず往生しましたが、やっとみつけヘッドライトの内側上側の大きなカプラーより
とれる事がわかりました。ウィンカー＋は緑色、スモール＋は赤色配線より取り出しとなります。
尚、スモールについては片側のみLEDよりの青線を接続。ウィンカーについてはオレンジ線を左右
それぞれの緑線へ繋ぐ必要があります。尚、アース(－)はハイブリッドインバーターの手前のネジ
から取りました。

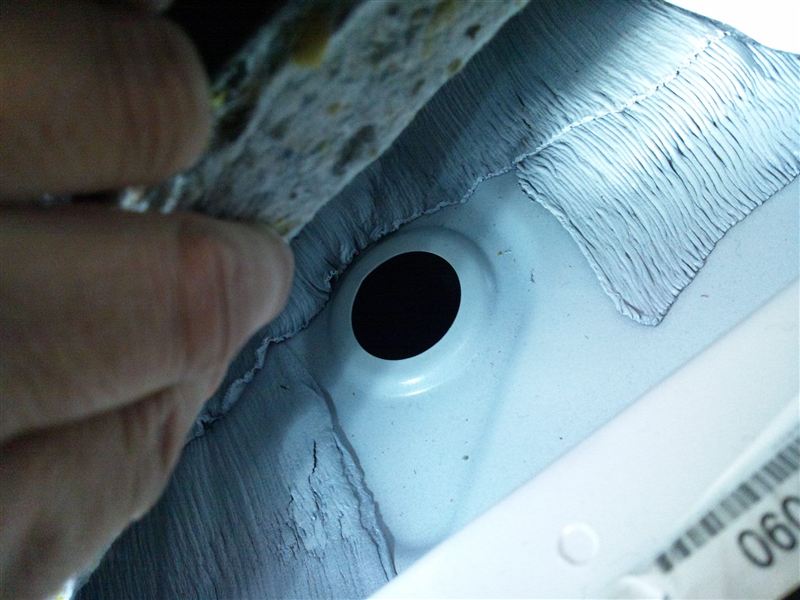

スイッチを取り付ける為、室内に配線を引く事になってます。ＯＰカフラーは既にフェンダーポール
で使用中。まだ使えそうな端子はありそうでしたが、線自体が短く早々に諦めここから外へ抜かす
作戦をとりました。なんやかんやしてたらいつの間にかまた暗くなってきました（汗）

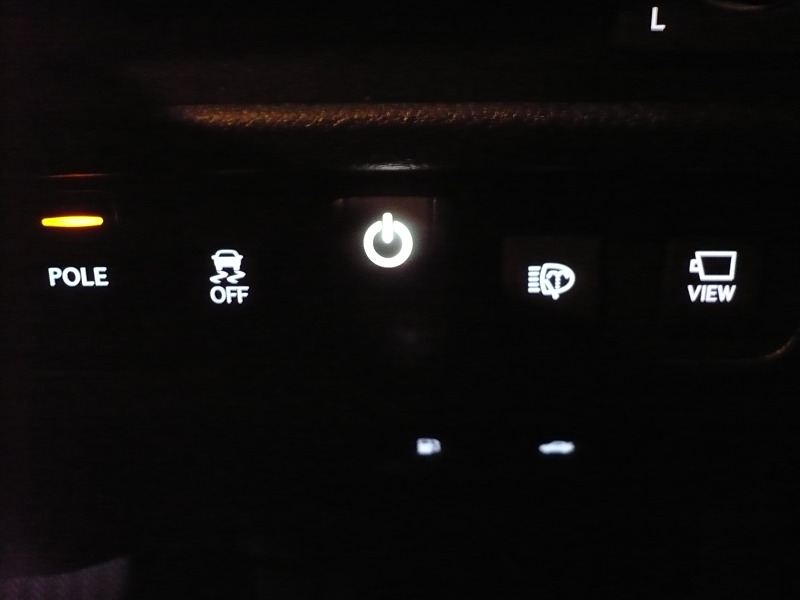

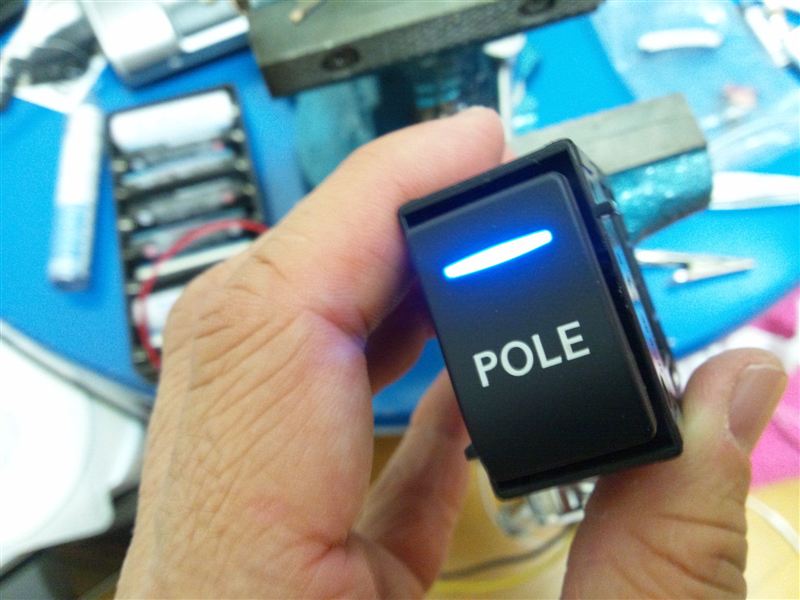

スイッチですが本当はフェンダーＰＯＬＥスイッチを使用するつもりでご購入頂いておりましたが、
接続した結果、スモールＯＮで点灯してしまいうまく機能しません。なんでやねん　んー悔しい
現存するポールスイッチを
入れ替えて試してみたところ、スイッチ機能はＯＫでしたが、ＯＮした時に点灯するＬＥＤが付かず
ダメ！！ いろいろやりましたが、わからず断念仕方なくプラン２のエーモンプッシュスイッチ使用
にて取り付け に変更です。当然無事点灯　スイッチも問題なく作動しました。



尚、スイッチですが、私の大師匠であるHide氏に解析を依頼。(すでに先週ブログをUPされてます
(汗))結果、LED打ち換え時に失敗があったらしく加えて、配線も間違った解釈をして下りました(大汗)
まだまだ勉強不足です。直して頂きましたので、機会があればリベンジしたいです
でっもう限界時間を越えてたので、次のメニューは持ち越しとなりました。


１１月２６日は・・・ 　　　　　　　　　関連フォトギャラはこちら　嵐山1   嵐山2   嵐山3 　嵐山4

毎年恒例の京都・嵐山紅葉見物に行ってました。Ｙａｈｏｏ！！紅葉キープ情報に登録して
まして、前日に見ごろメールがケイタイに入ったので、急遽行く事にしました。
ではバーチャール嵐山紅葉散策をお楽しみ下さい・・・・








昼スギまで見て早めに撤収しました。

そして夜は、会社の飲み会がありミナミへ行ってました。　あいかわらず賑やかでしたわ～
関連は→　ミナミ


翌日の１１月２７日は・・・ 　　　　　　　　　　　　　　　　　　　　関連フォトギャラはこちら　⑤
ＳＥさんの弄りを完結させるべくまた午後からお邪魔してました。
今度は明るい「美腹化」計画に基づき、その具現化についてお手伝いをさせて頂きました。今回
ご用意してはったのは孫市屋さんのアウトレット品である防水チューブLED24連。助手席運転席
にシロ2本、リアのアンダーカバーに青3本を使用し、取り付けをするというメニューです。

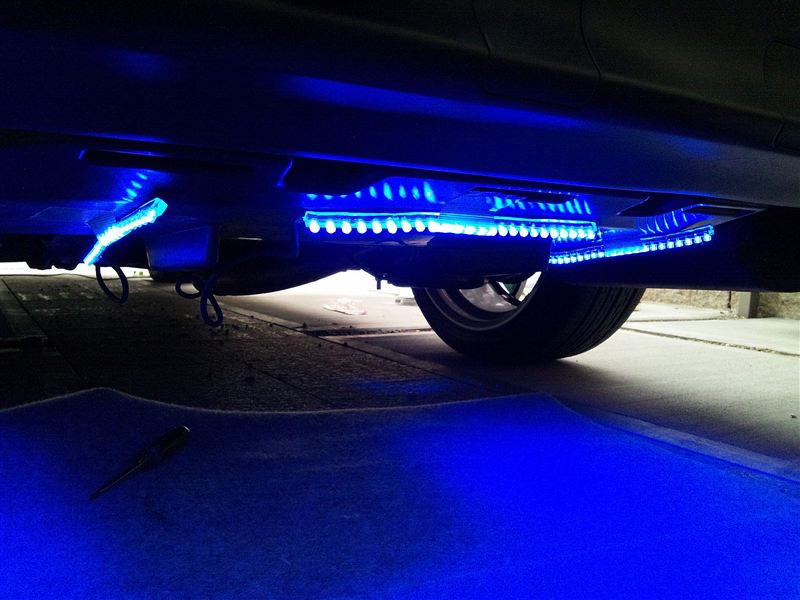

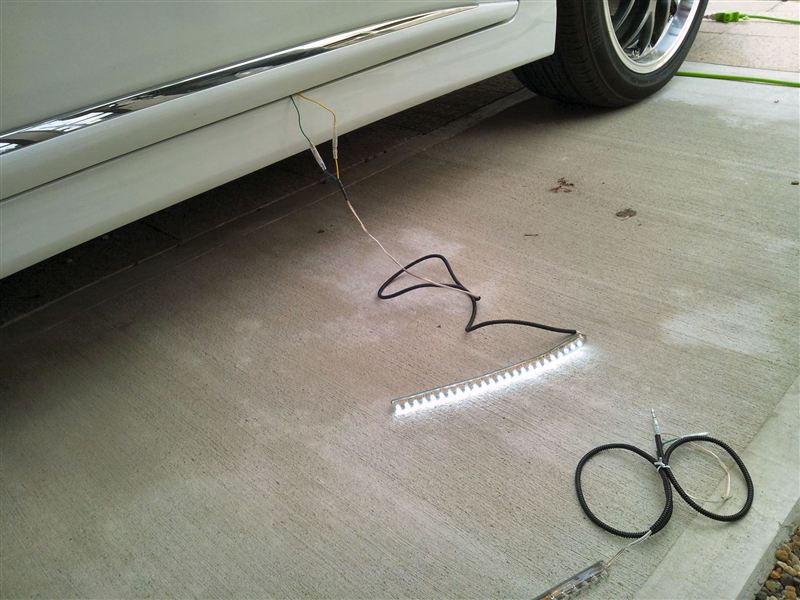

さっそく後ろの方から取り掛かり・・・仮点灯の様子は以下のとおりです。怪しい光～


そしてもう一つのお題、運転席・助手席下のところの下部にウェルカム連動のＬＥＤを取り付けデス

スカッフプレートの中にある未使用コネクタより取りましたら仮点灯　ＯＫ牧場！！



前も後ろも正式にセッティングした頃にはまたも辺りは真っ暗に・・・（爆）

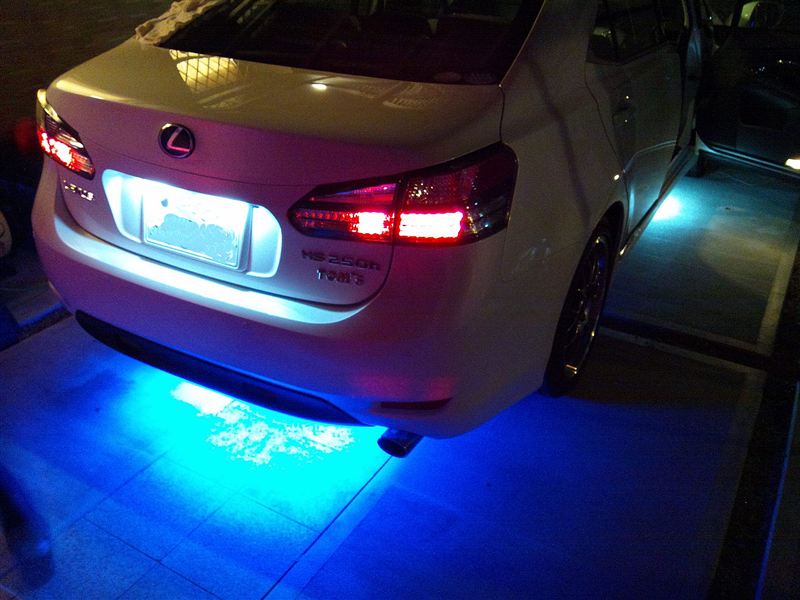

そして完成した点灯状態はこのとおりエエ感じに・・・（笑）



いろいろありましたが、これでご依頼頂いた内容はすべて終了しました。少し休憩後、撤収!!しました



無事自宅に到着　弄りのあとの滅多に飲めない一杯は、最高ですわ～(爆)


おしまい
