整備手帳

作業日：2015年7月31日

inno ルーフキャリアの組立と設置　（アルトMT）

Item: inno ルーフキャリアの組立と設置 （アルトMT）
Author: ブルのジムニー

他の整備手帳を見る

目的	チューニング・カスタム
作業	DIY
難易度	初級
作業時間	1時間以内

[大きい写真で見る]

ホンダHR-Vを乗ってた時に使っていたキャリア
ベースが出てきたので、アルトに使えないかと
思い調べたら、取付フックのセットだけ変えれ
ば装着できる事が分かったので、それを使って
こちらのキャリアーを装着します。

箱から出して部品等を並べてみました。

[大きい写真で見る]

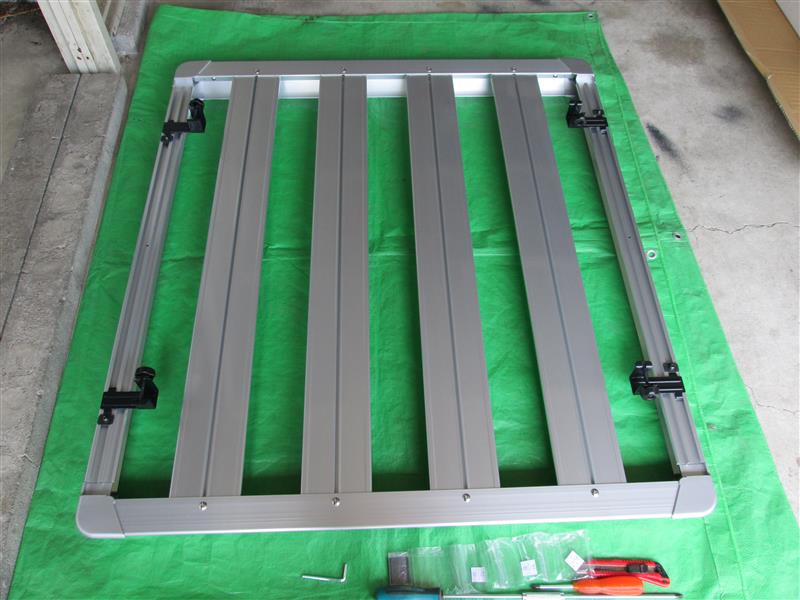

説明書に書いてある通りに組立て、キャリアー
本体の完成。

フロアパネルを留めるネジが４本余りました。

[大きい写真で見る]

取付金具を取付けて、既にアルトに装着してある
キャリアベースの幅に合わせて取付金具をセット
し六角穴ボルトを借り締めしました。

[大きい写真で見る]

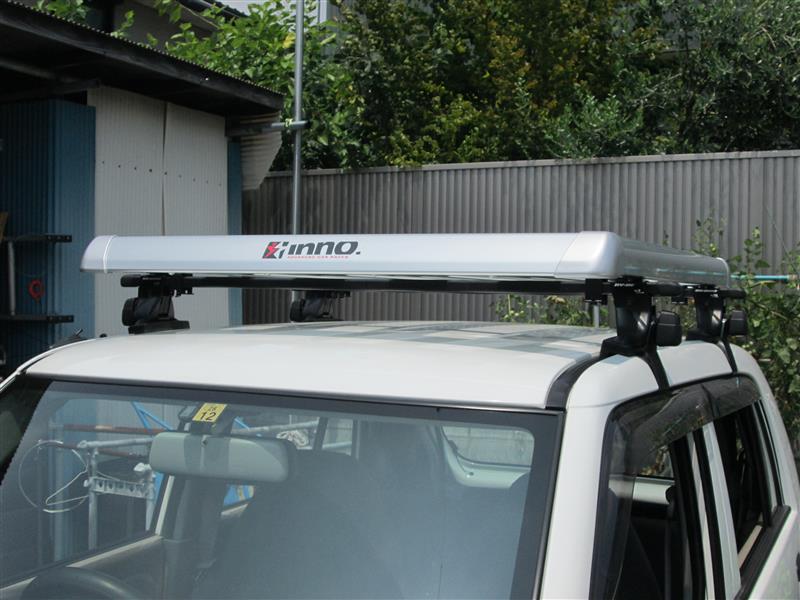

で、とりあえず借り設置してみました。

おっ、バッチリじゃん　( ^ - ^ )

取付金具の位置調整も特に必要なかったので、
そのまま取付金具のネジを本締めしました。

[大きい写真で見る]

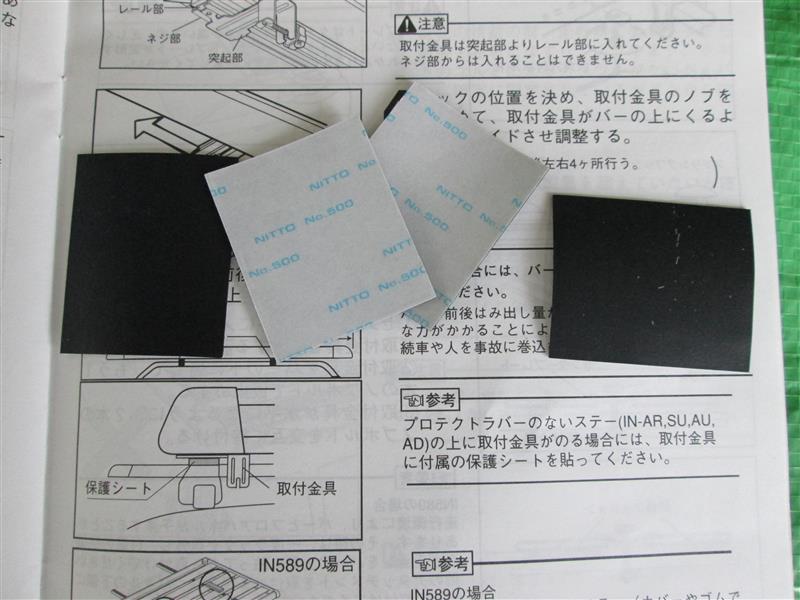

そして次に、使用しているキャリアベースのステ
ーは、説明書に書いてある通りプロテクトラバー
の無いステー(IN-SU)なので、付属の保護シール
を貼ります。

[大きい写真で見る]

貼り付けはステーに接触する位置に合わせて、
こんな感じに貼りました。

[大きい写真で見る]

あとは、ノブを取付けて締付ければ装着完了。

[大きい写真で見る]

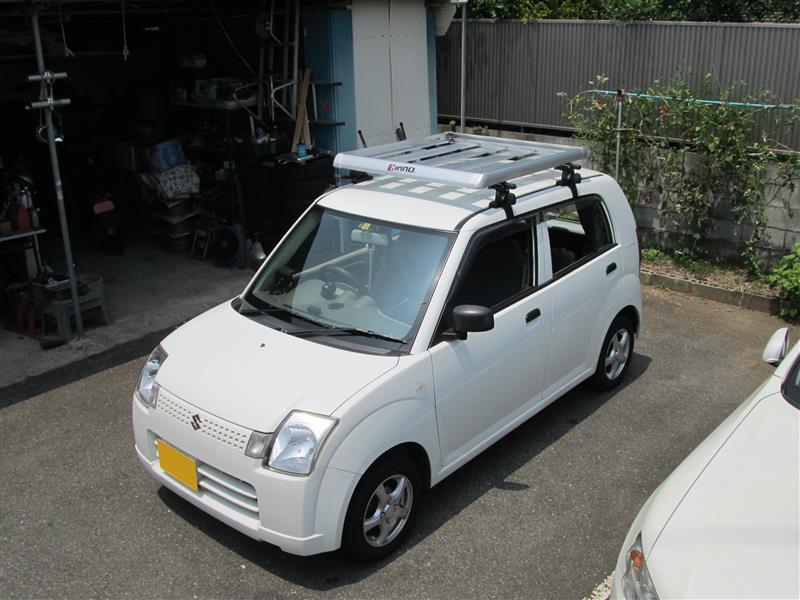

全体から見るとこんな感じになりました。

後は上に載せるボックスとカーゴネットが揃え
ば完璧だな・・・　( ^ - ^ )
