久しぶりにLEDバルブを自作しました。
……といっても、カペラワゴンに取り付けるバルブではありません。


会社のクルマ(ハイエース)に取り付けるルームランプのバルブです。


私がよく利用するのは、エルパラ(LEDパラダイス)というネットショップです。
以前、雑誌連動企画で様々なバルブキットが売られており、また秋葉原にはピカリ館という実店舗もあって、実物を見られるのもありがたいお店です。

今回はいわゆるプレート型のバルブを作製。
LED本体はチップLEDで、かなり小さいLED。
また、電流を制御する部品(ダイオードやCCRという)は更に小さく、また取り付けの向きの指定もあり、なかなか難易度が高いです。


通常では(？)、整備手帳にあげる内容かもしれませんが、登録していない会社のクルマへのものなので、こちらにあげてみます。

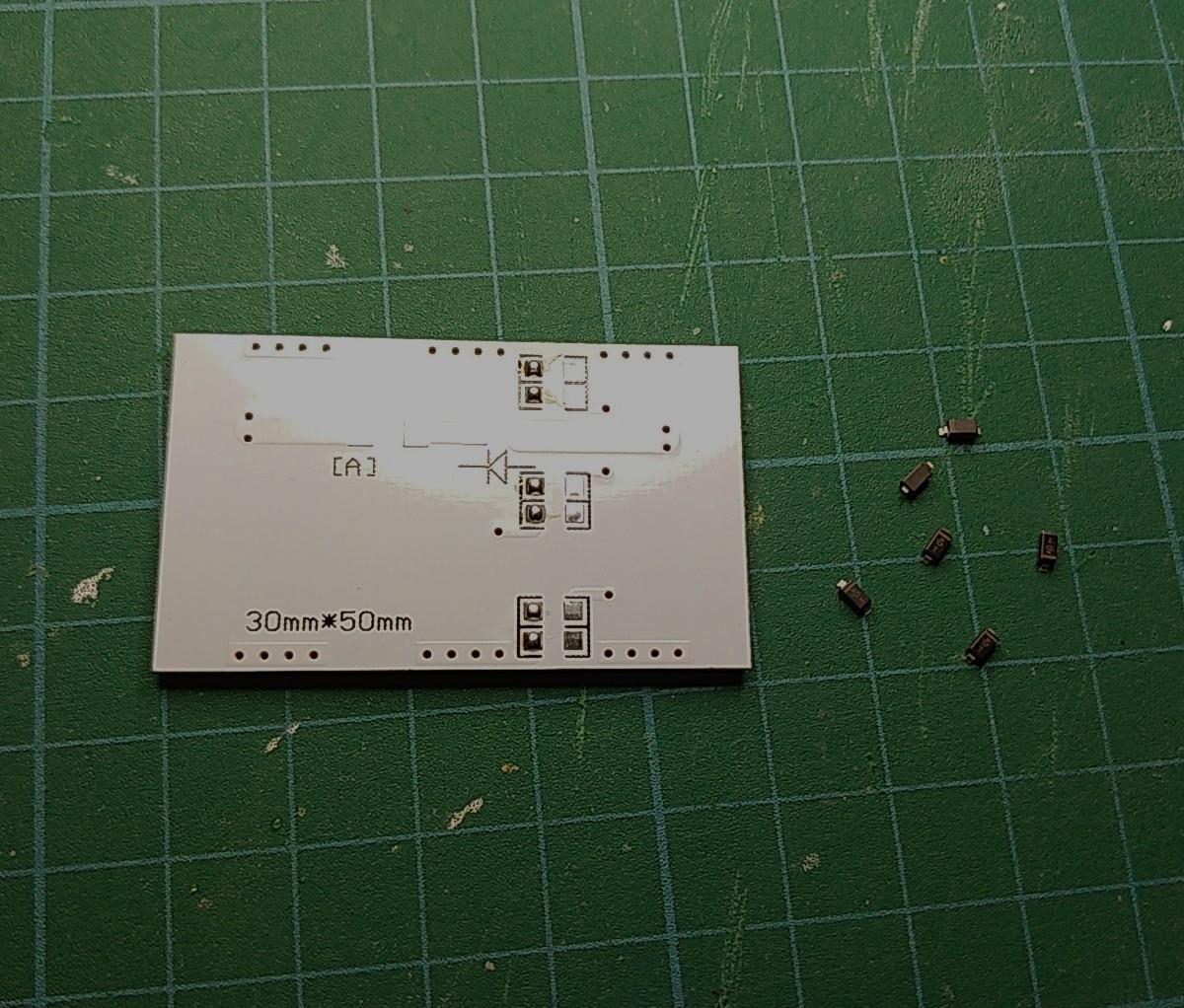

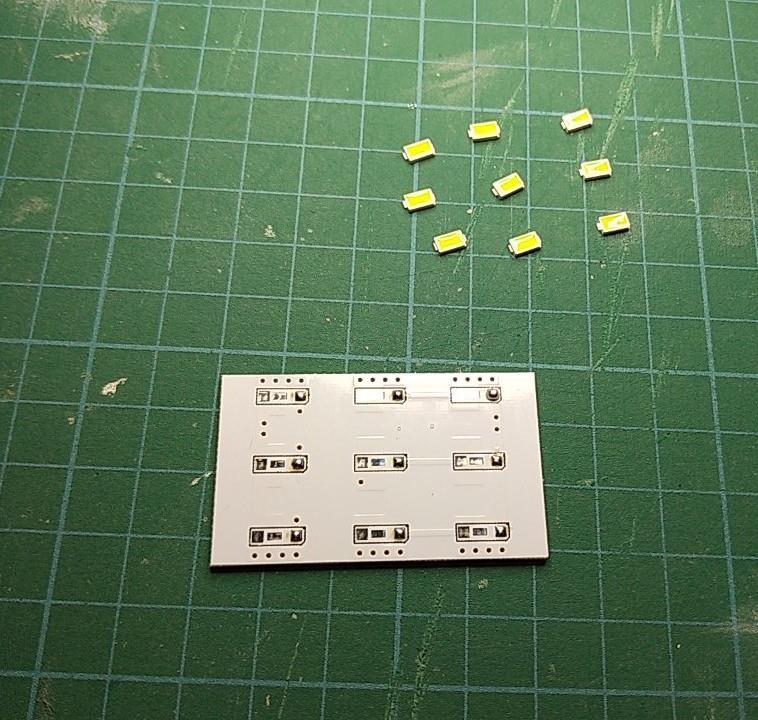

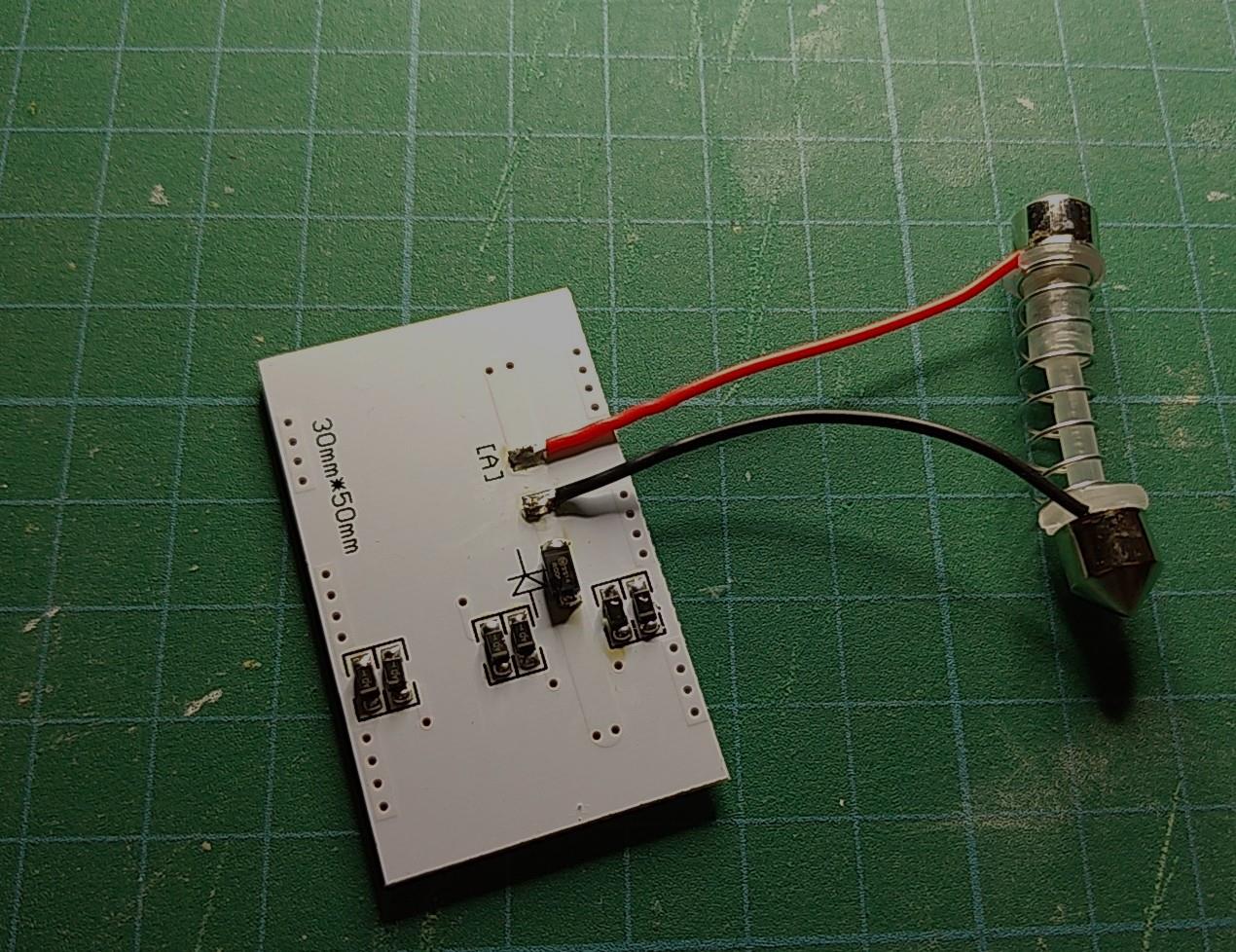

タイトル写真が必要な部品一式。
これ以外にはんだ線やはんだごて、放熱用グリスなどが必要になります。


①まずは

２つあるLEDの接点のうち、１つにはんだづけ。

②次に

放熱用グリスを真ん中に塗ります。

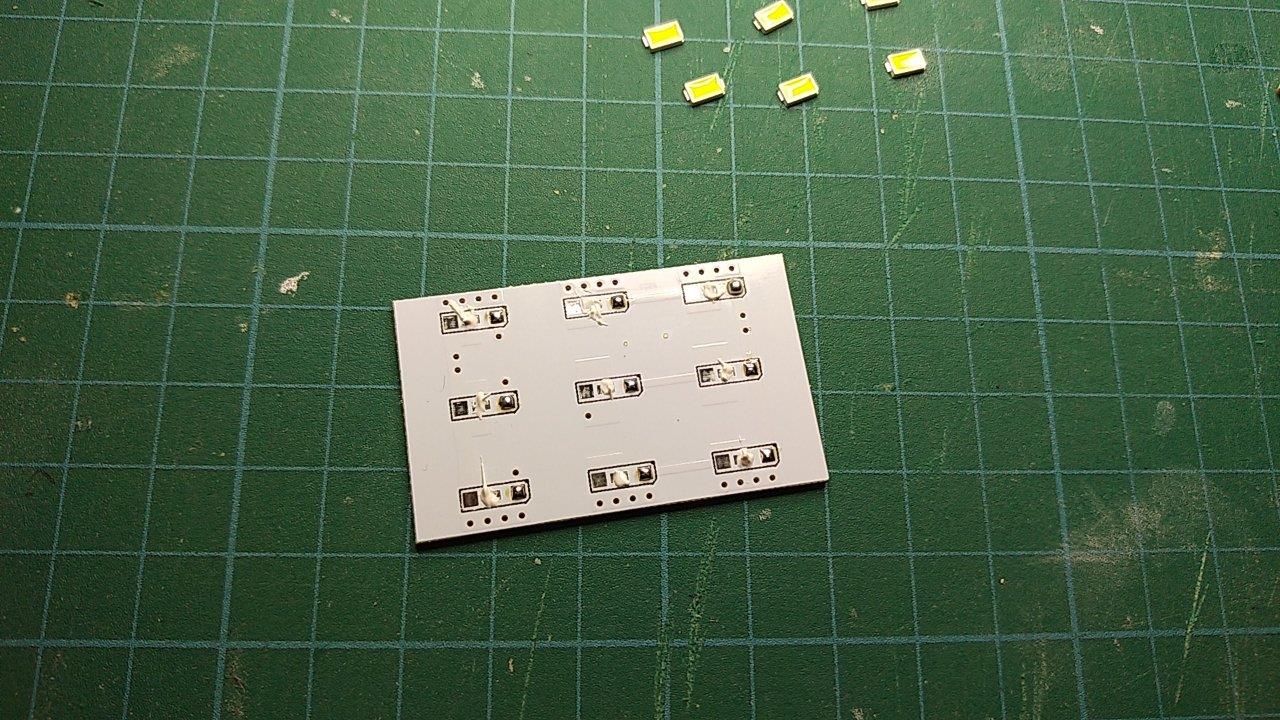

③チップLEDをはんだづけ。

片方をはんだづけした後、もう片方もはんだづけ。

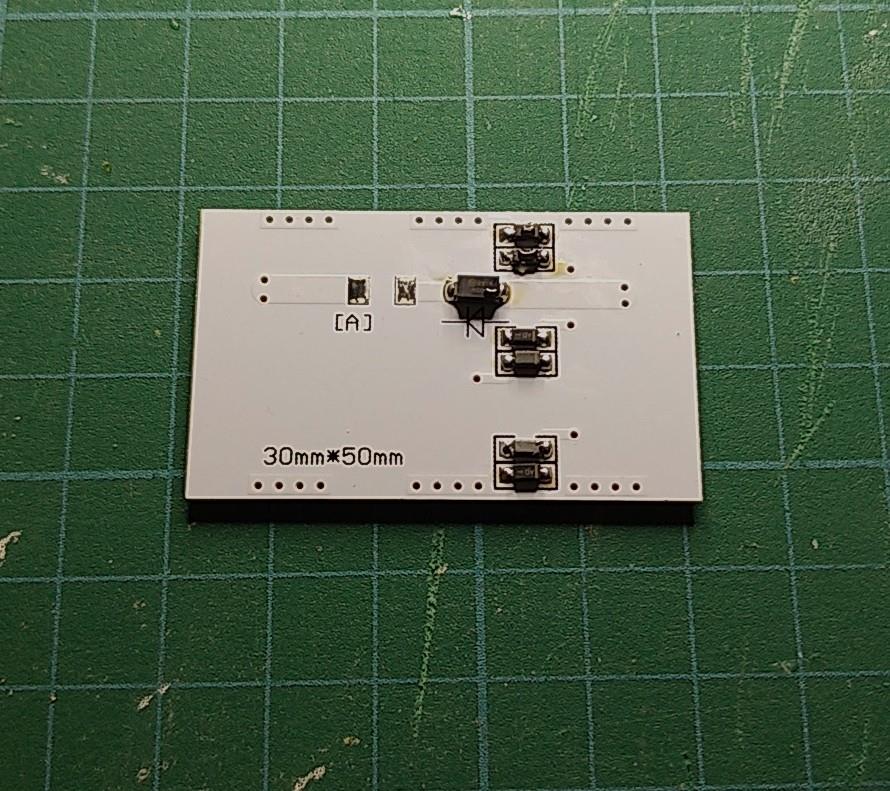

④基盤を裏返して

CCRをはんだづけ。CCRはチップLEDより小さい上に極性が決まっているので、ムズいです。幸いに商品説明に作業の手順が載っているので、それを見ながら作業を進められるのはありがたいです。

⑤CCRとダイオードをはんだづけ。


⑥電源に合わせたコネクターを付けて、バルブ完成。

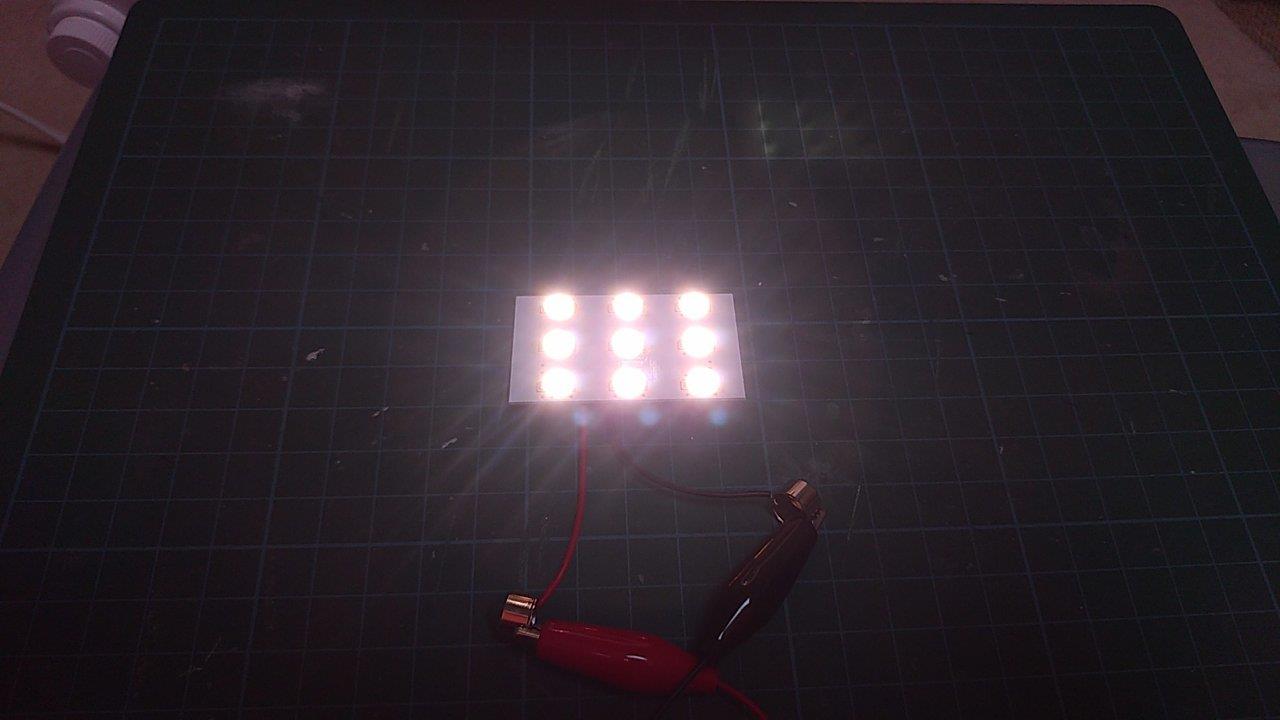

ここで通電確認。

私は自作LEDのテストとして、電池ボックスに繋ぎ、ひと晩連続点灯させて、異常が出ないか確認する様にしています。


あとはクルマの灯具に合わせて、スペーサーの発泡シートを貼り付けて、取り付け完了。
費用としては2,000円弱。
はんだごてや消耗品を加味すると、用品店で売られているバルブを買うのと、あまり変わらないかな？

ま、私がDIY好きなのと、「好きな様に作れる」のが醍醐味。
作製時間は１時間くらいですかね(＾∇＾)

今日は運転席ドアのカーテシランプの更新作業。
一部点灯しなくなった、LED

を交換。

こんな風に



様々な点滅や点灯が出来る様に！！…………なったのですが、どうやら電源線側(DIYで後付けした配線)に不具合があり、きちんと点かない(>_<)


明日、配線のチェックをします。　　と書いておけば、明日作業するでしょう。
休みだからと、ぐたぐたして、作業しない可能性もあるので～(^_^;)

先日、ナンバー灯を新しく作り、一緒にポジションランプのバルブも作りました。
しかし、ポジションバルブは

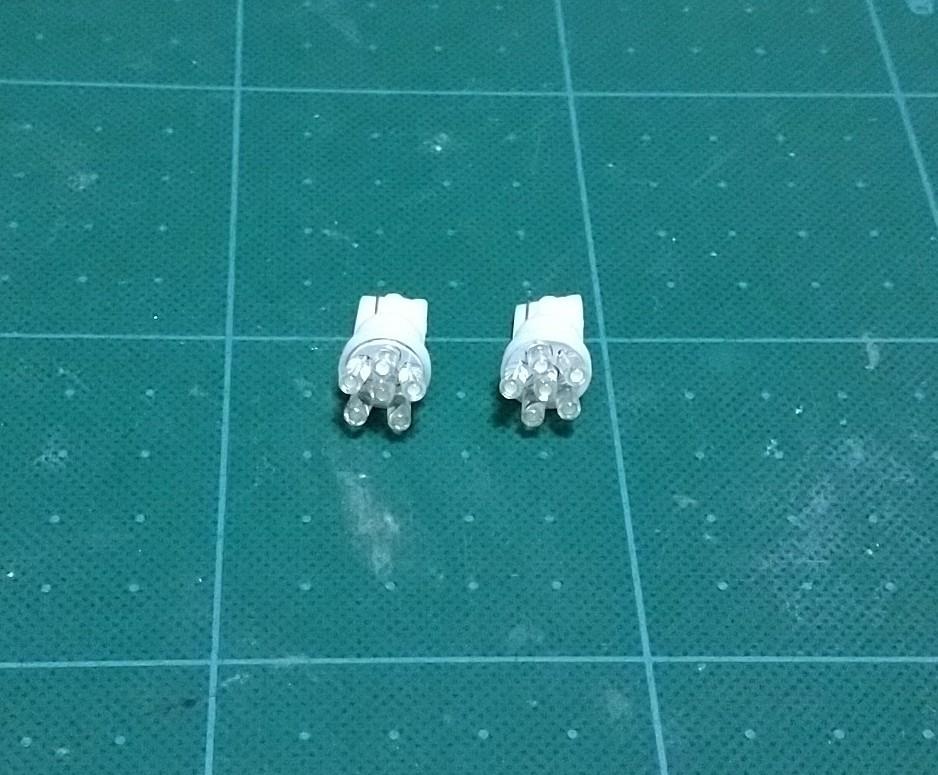

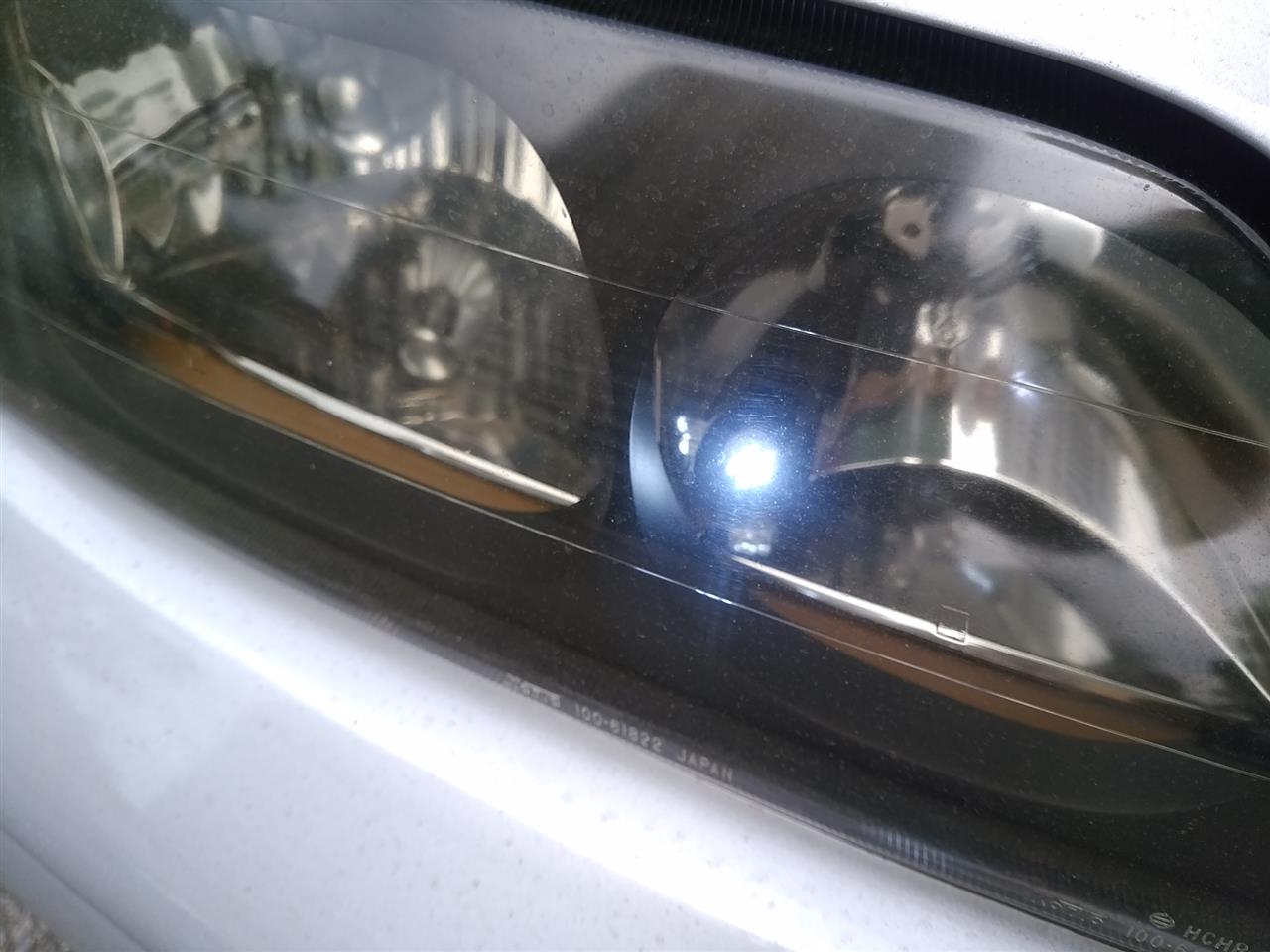

光り方が今ひとつ……LED6発なんですが、光がひとつにまとまってしまい、ちょっと残念。
なので、改めて作製する事に。


それから、会社のクルマ(ハイエース)のルームランプのバルブも作ります。
実はこの間、秋葉原電気街でバルブを買ったものの、長さが違い、バルブが入らないというミス(>_<)


ネットショップLEDパラダイスさんで必要な品物を揃えます。
ここは雑誌との連携企画で、バルブ作製のセットを販売していたりして、取り組みやすいのがありがたい(＾∇＾)

ハイエースのルームランプは

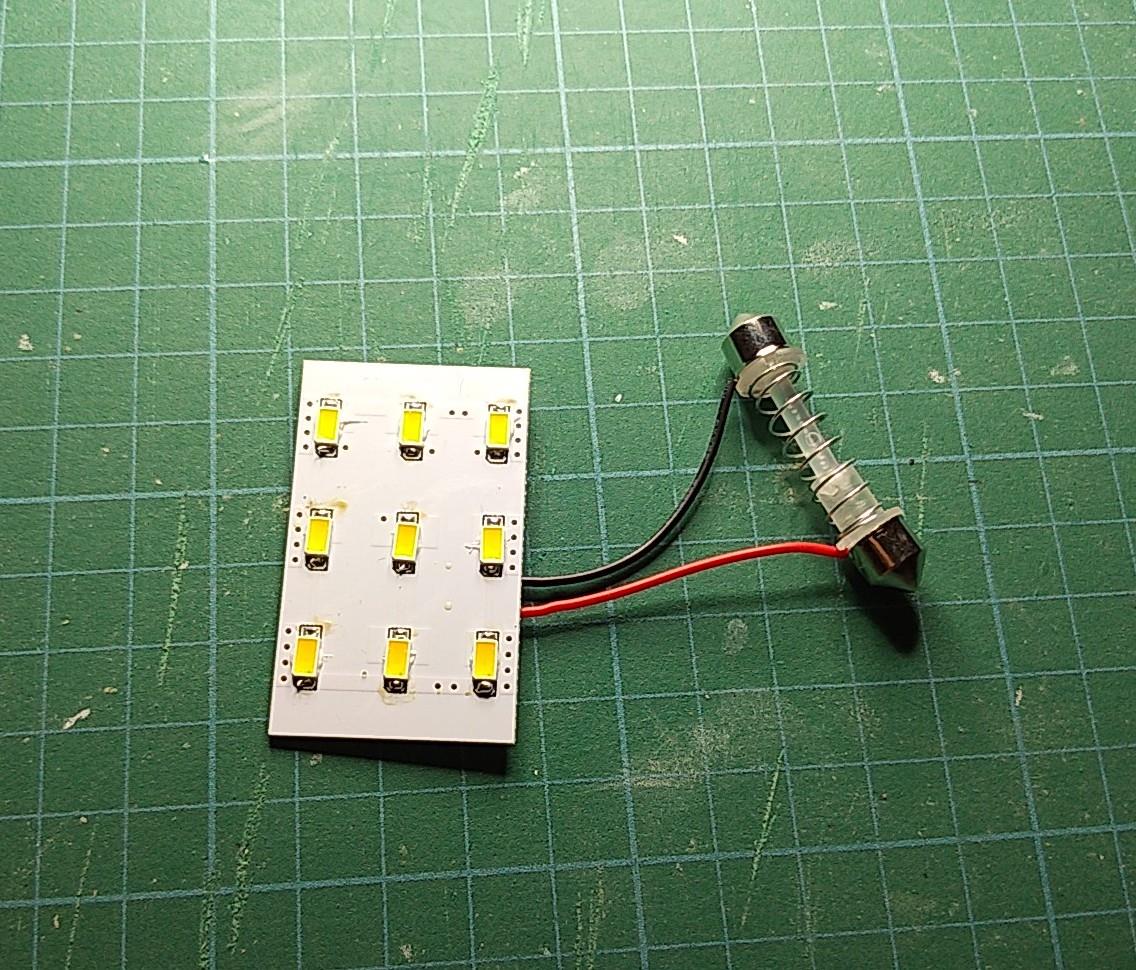

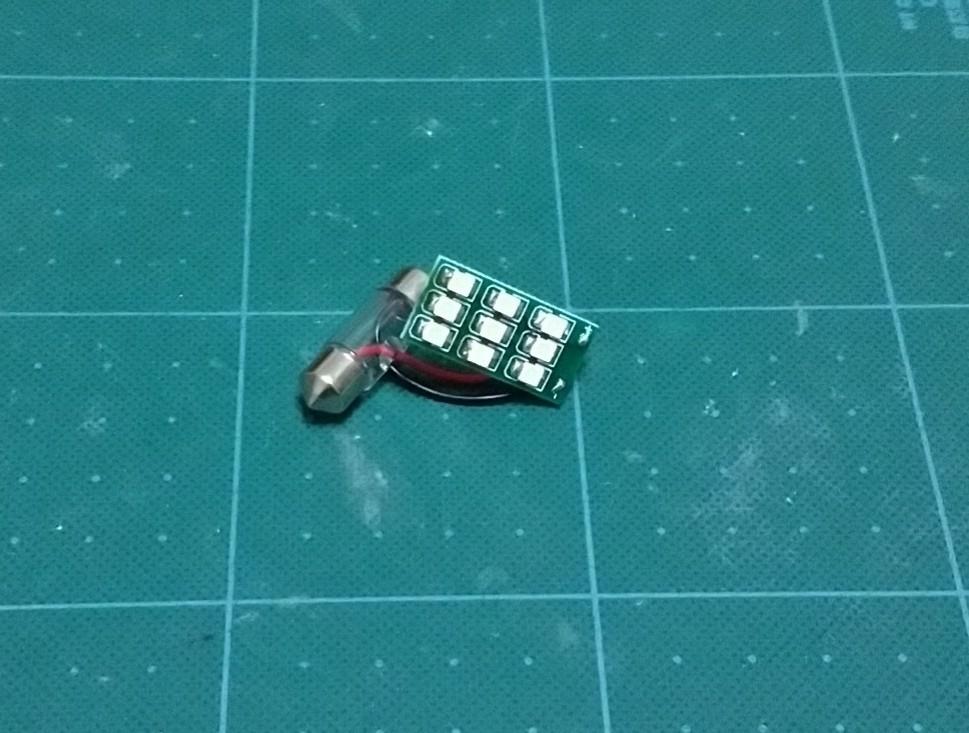

こんな感じのバルブを作製。

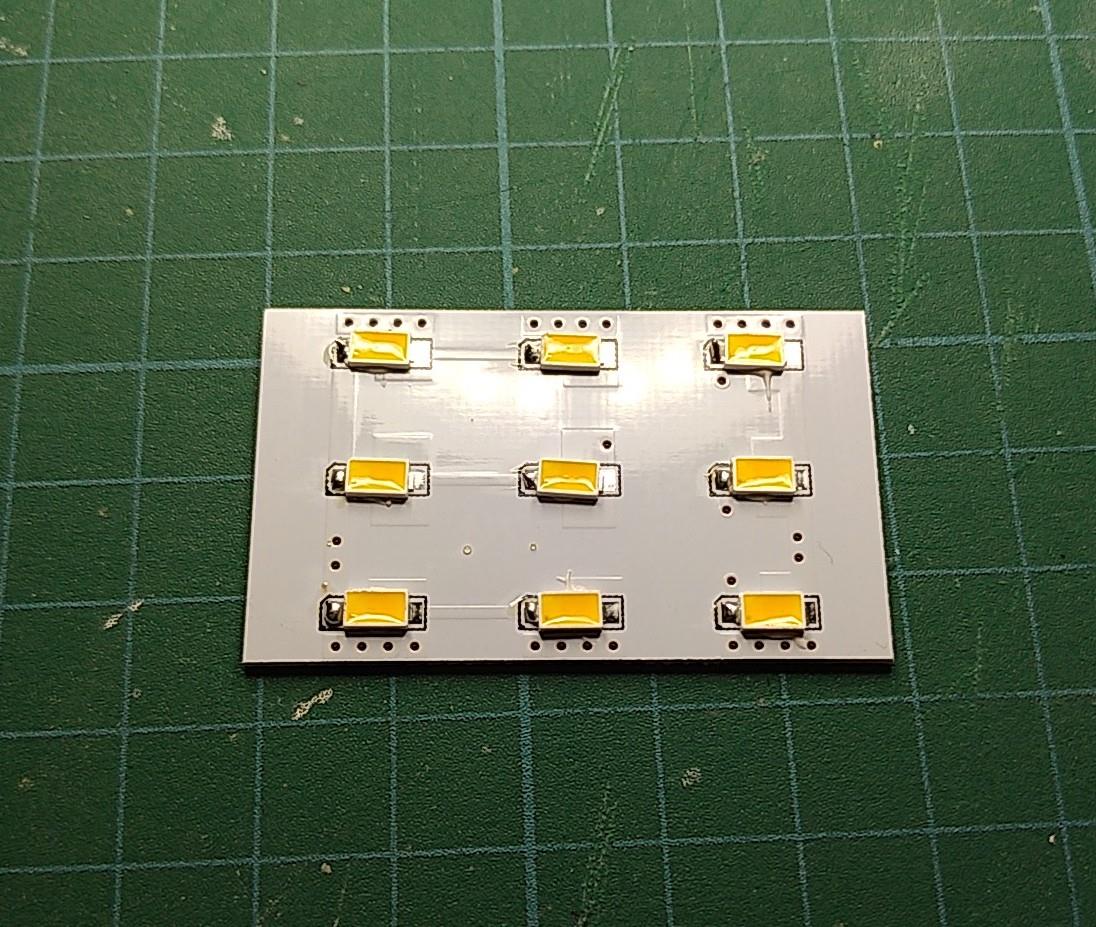

チップ型のLEDを9個装備。
実際に取りつける際に調整が必要なので、もうひと苦労かなー？


ポジションバルブは

こんな感じ。
周辺部のLEDを外側に向け、光の拡散とLEDの粒々感が出る様にしてみました♪

いずれにしても、クルマに取りつけてみるまで、どうなるか分かりませんが、とりあえず作業は終了。


作業はなかなか苦労しますが、工夫やひと手間加える楽しみはDIYならでは。
楽しかった、そして、取りつけも楽しみ♪

先日のブログで節約クルマ生活を掲げましたが、その第１回。ストック品でお蔵入りしていたDIYをやる！です。

作業はフロントマップランプ新設他です。

マップランプの方は整備手帳でご覧ください(*^^*)

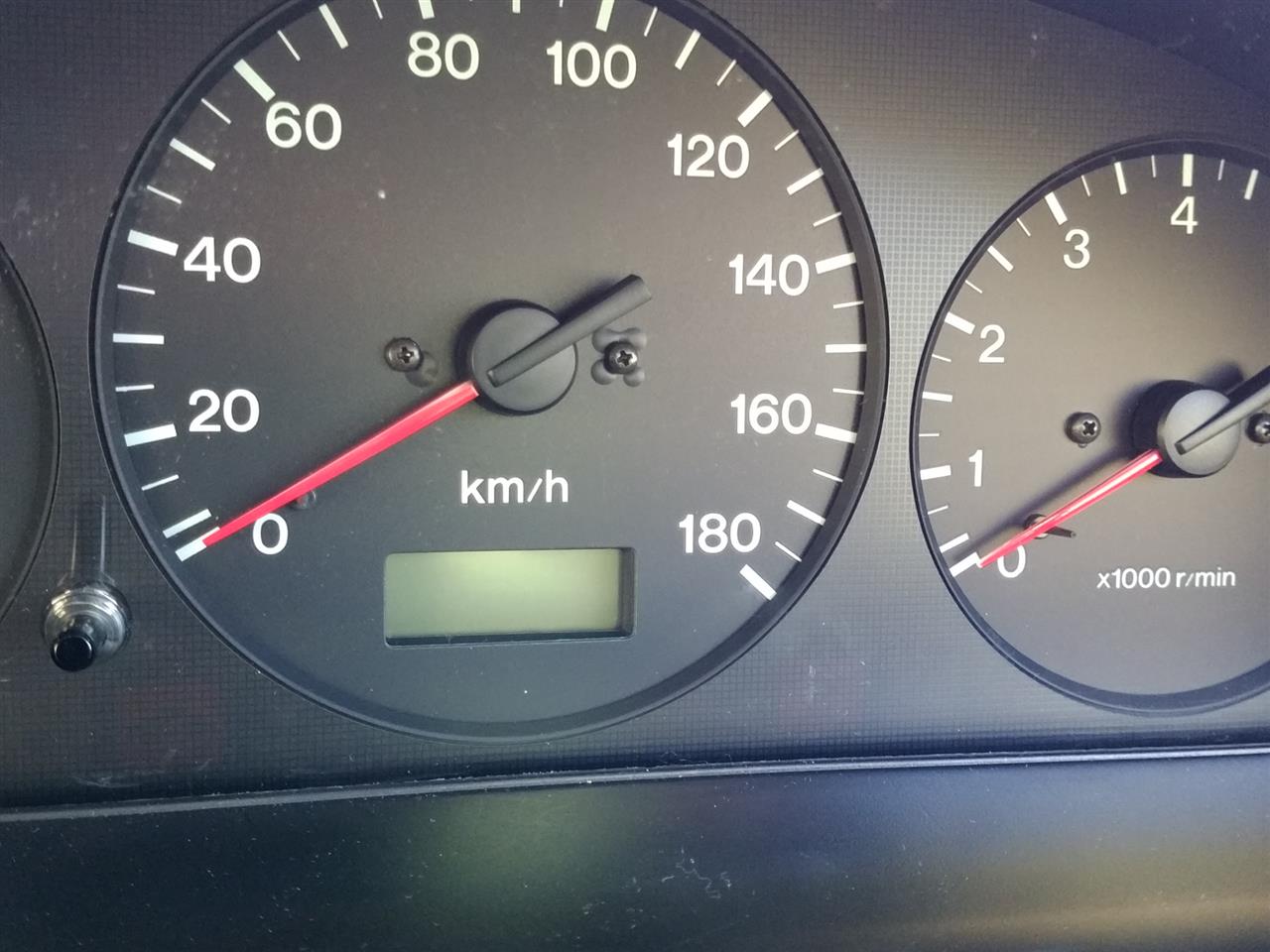

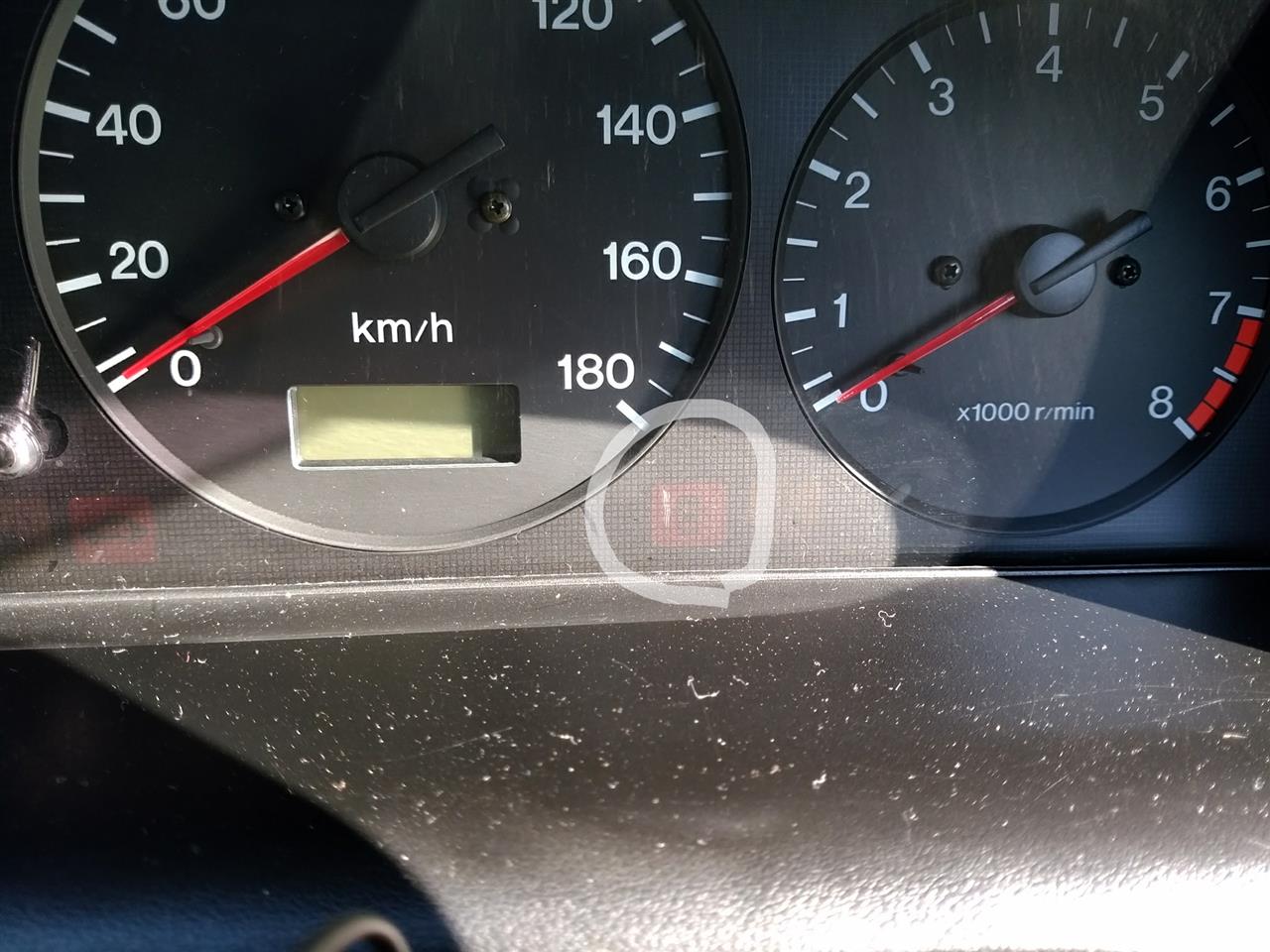

他はまず、メーターパネルのキズ消し。

このキズが

この状態に。光の入り具合でどう見えるか分かりませんが、まずまずのもの。

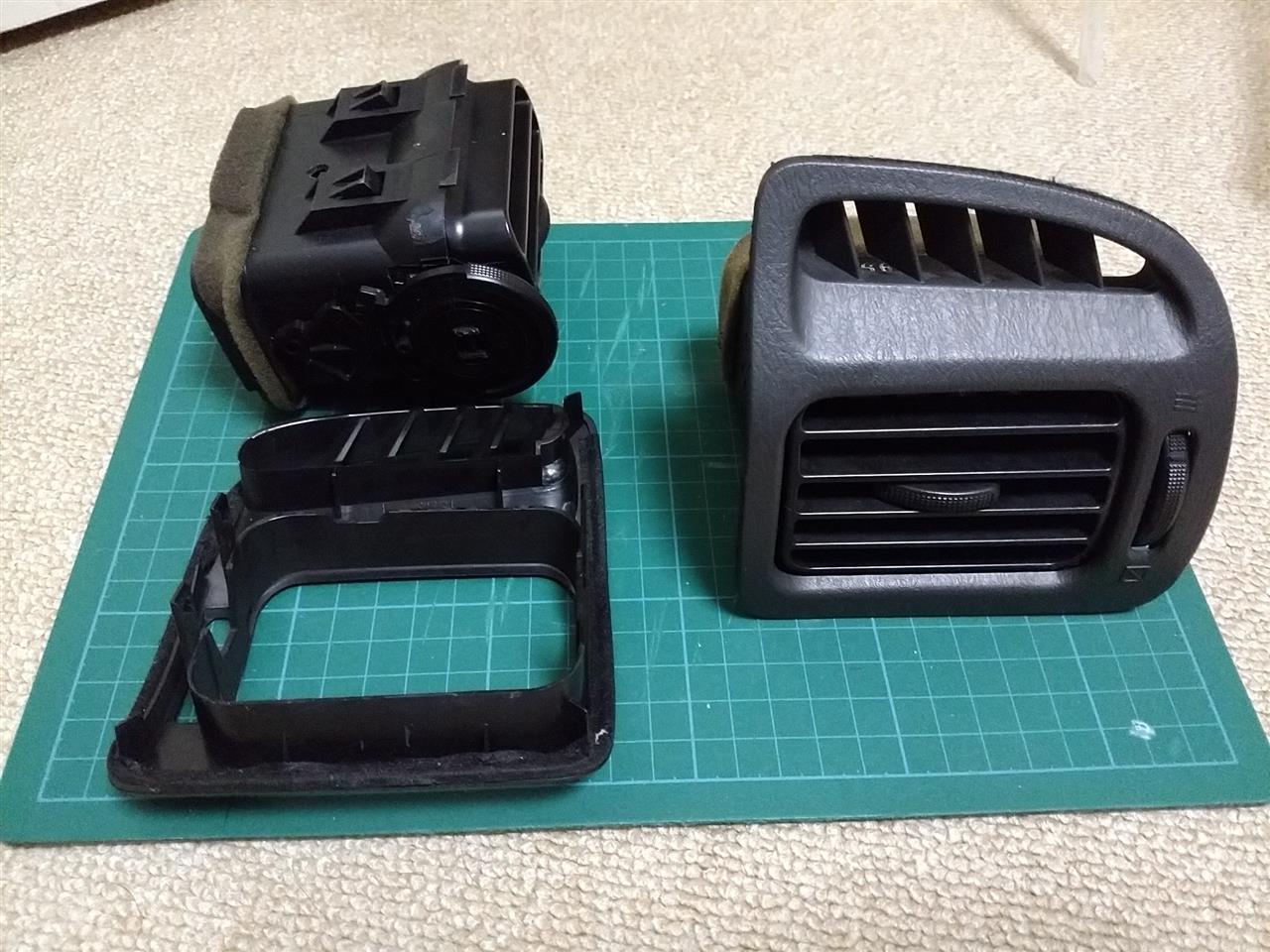

それから、エアコンダクトのLEDテープ貼り替え。

実は以前LEDテープを貼るときに、パネル部分とダクト部分をばらしたのですが、どうも外す様になっていなかった模様。

パーツ組み合わせの部分を破損してしまい、両面テープで無理やり接続、なんとかごまかしてました。

こちらはLEDテープを取り外し、これまたオークションで入手したパーツに移植。
配線処理やカプラーの再生に苦労しましたが、こちらも後は取り付けのみ。

久しぶりに作業しましたが、面白い反面、なにかとキツくなってきたかな(;^_^A

今日は月一の平日休み。

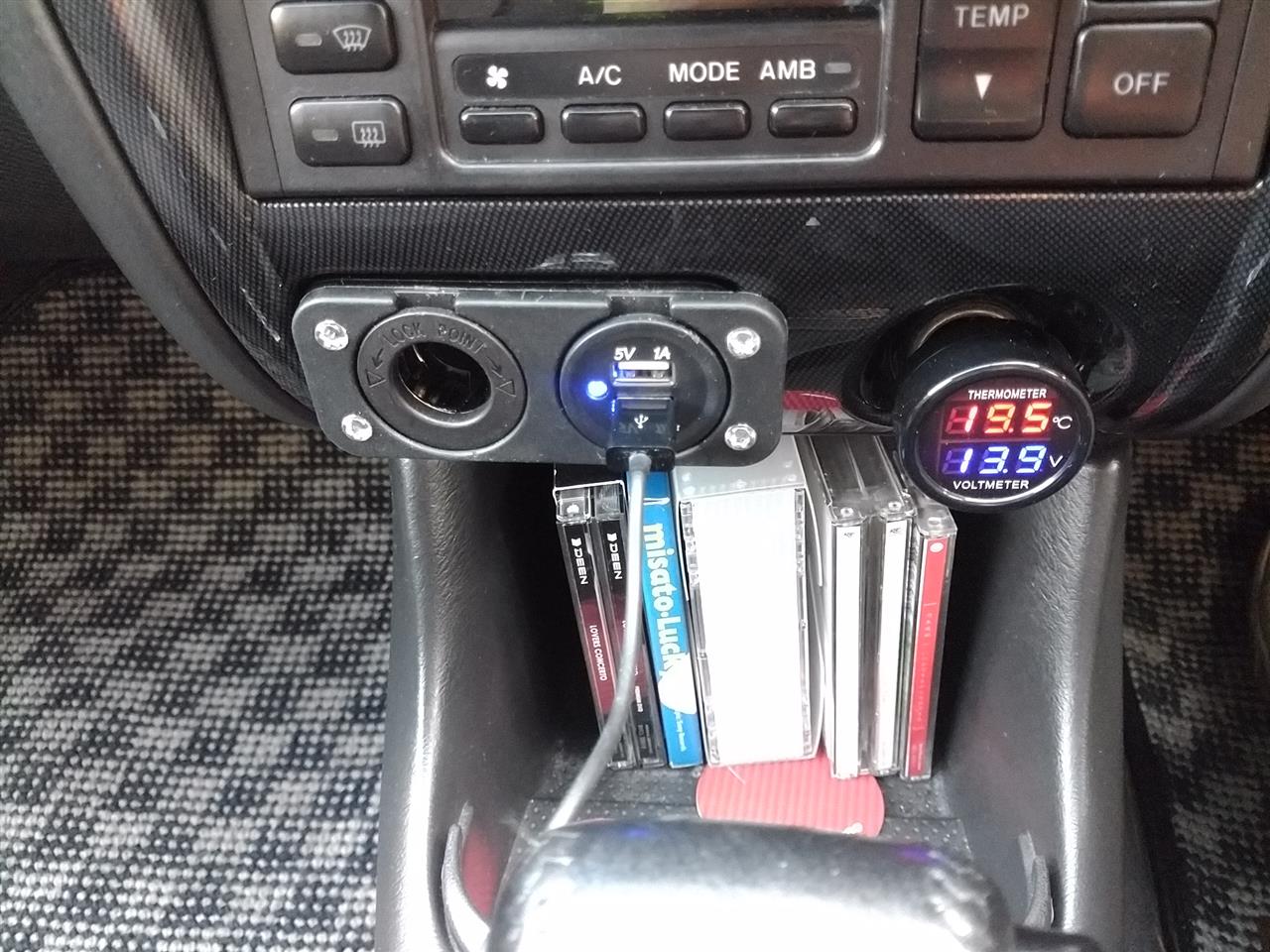

USBポート灰皿の取り付けの続きと、洗車をしました。

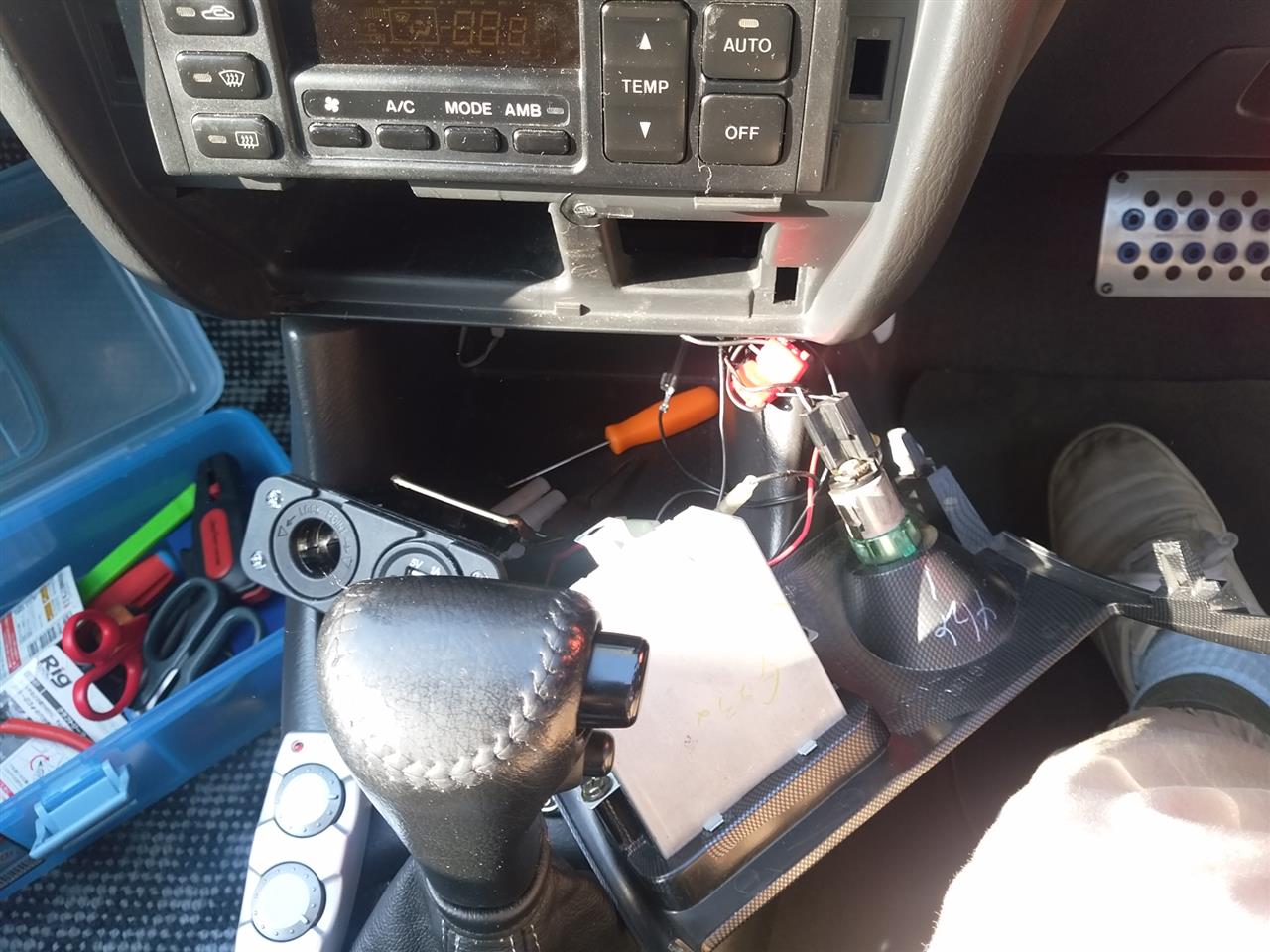

シガーソケットから分岐させた配線(レーダー探知機の配線)が断線してしまい、レー探もオフに(>_<)

どうやら、灰皿やパネルを外したときに、配線の接続の弱かった場所が外れてしまった様で。
配線はシガーソケット→レーダー探知機→USBポートという流れで分岐してるので、レー探が作動しないと、USBポートも電源が入りません。



かな～り、イヤな状態でしたが、なんとか接続して、レーダー探知機もUSBポートも作動する様になりました♪



あとはスマホホルダーを作れば、いよいよ出来あがりです。

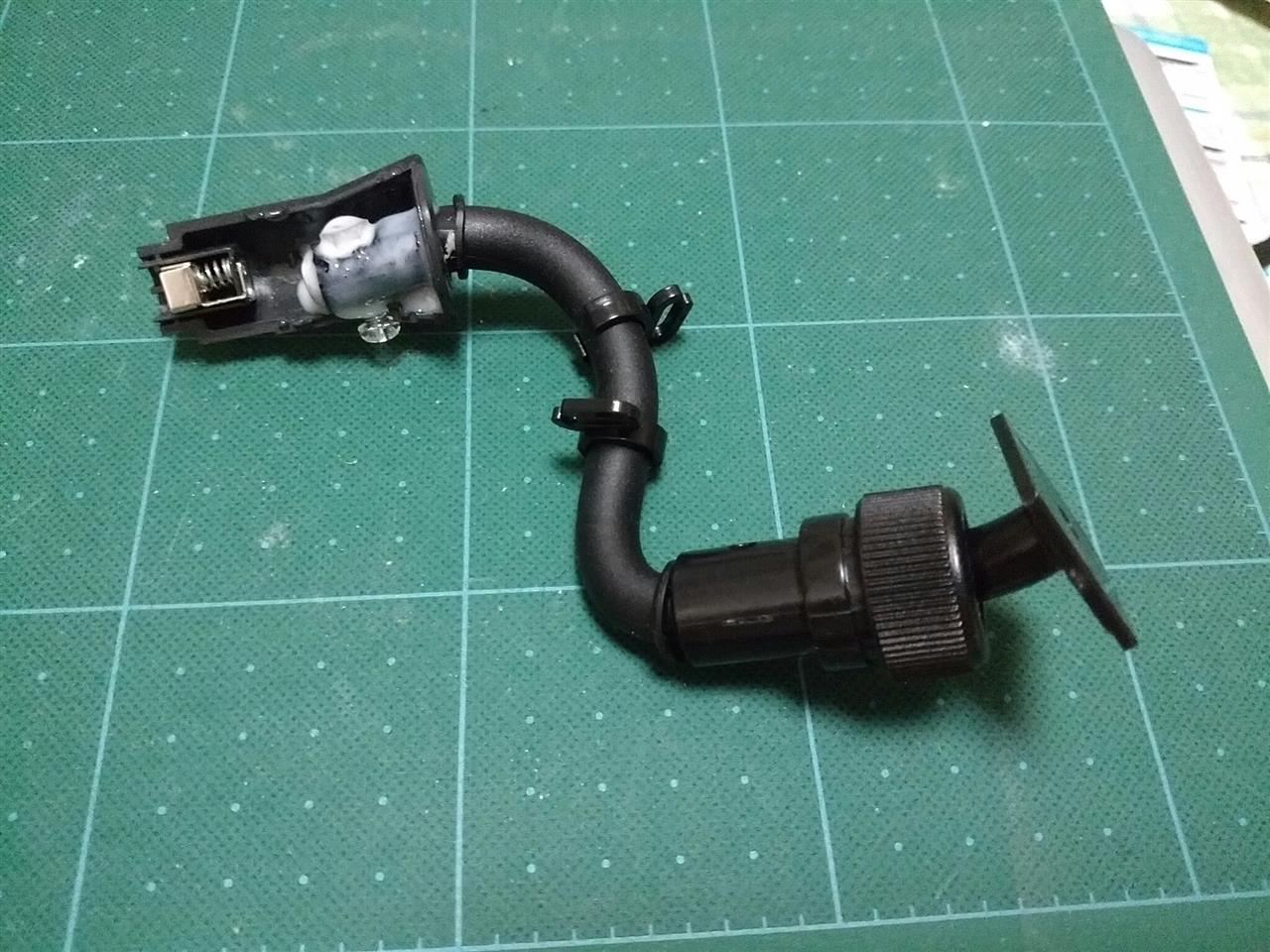

汎用プラグとホルダーを接着中……

構想からどれだけかかったか、自分でも分かりませんが、なんとか形になりそうです(*^_^*)
