サンキューホーンなどの後付け電子工作品のスイッチはウィンカーレバーとワイパースイッチレバーの裏にお手製のスイッチを付けていた訳ですが以前から何とかしたいなぁと思っておりました。
ステアリングベゼルを某オクで探していたんですが、先日スイッチ付きベゼルとステアリングのセットを落札しますたw
そして本日加工です。
ZO-3号はクルーズコントロールもオーディオスイッチも備えておりませんのでロールコネクターは余裕があるんですね～
そこで、SI-Drive、ハザード、サンキューホーンスイッチをステアリングスイッチで作動するように改造してみました。
ロールコネクターの配線図はクラフトパンダさんの整備手帳を参考にさせていただきました。

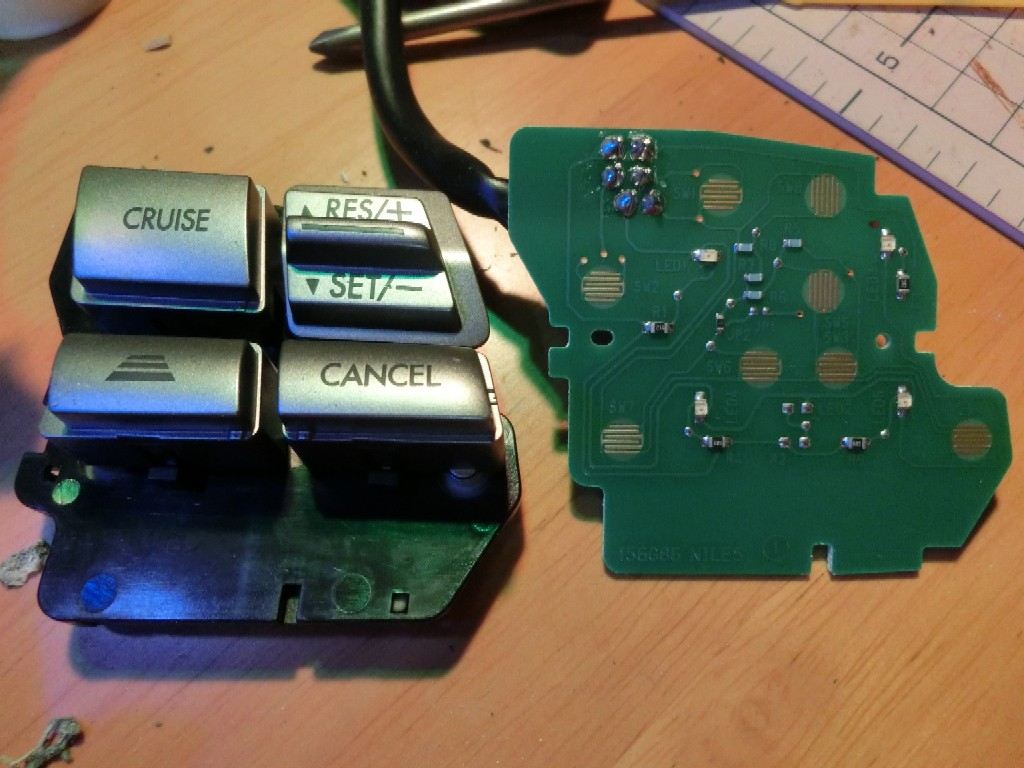

スイッチ基板は既設の抵抗を取り外したりジャンプ線を付けたりしてボタンを押せばアースされるように改造です。

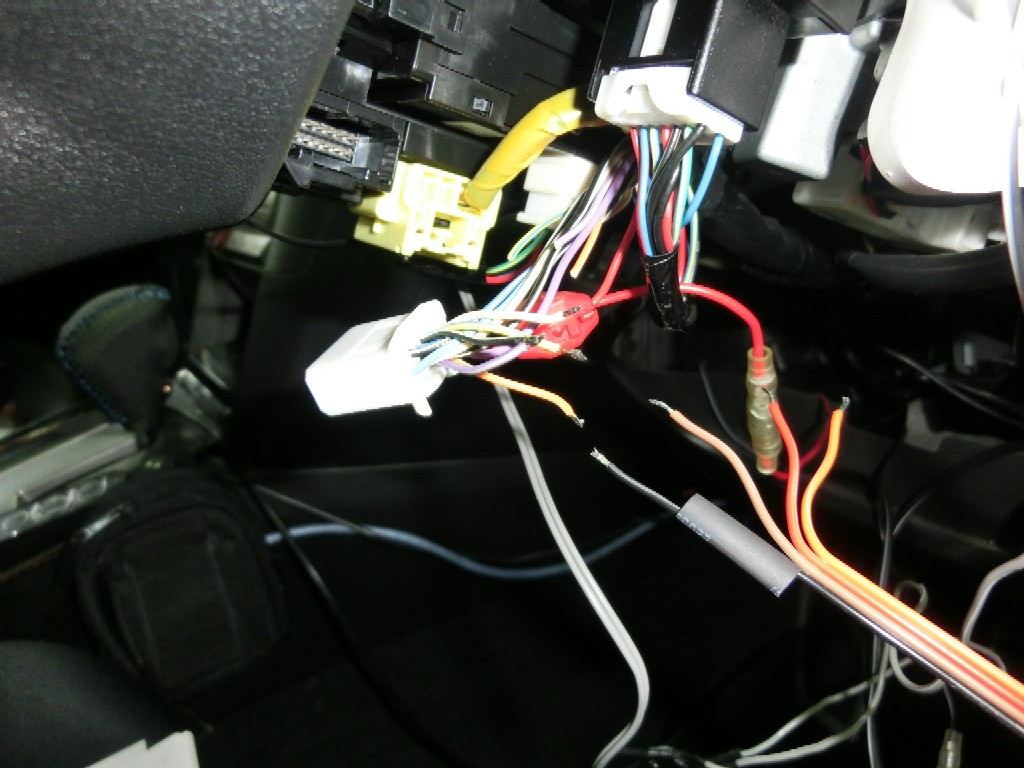

コラム側の16Pコネクタの配線をブッタ切りスイッチ配線をハンダ付けします。

ちなみに配線のハンダ付けはあらかじめ銅線をちょっとだけハンダで盛っておくと付きがイイです。
慣れるとギボシ配線とか逆に面倒になってきますね。
まあ、どっちみち配線作業は面倒なんですが（汗）

さておき、完成！

久しぶりにみんなの科学編集ですw

あけましておめでとうございます。
いつもマニアックなブログに付き合っていただいてありがとうございます。
本年もよろしくお願いしますm(__)m

さて、年末は何かと忙しくせっかくの正月休みも半分過ぎてしまいました・・・
休み前には色々パーツを調達してまして本格始動は今日からになります。

ということで、第一弾！

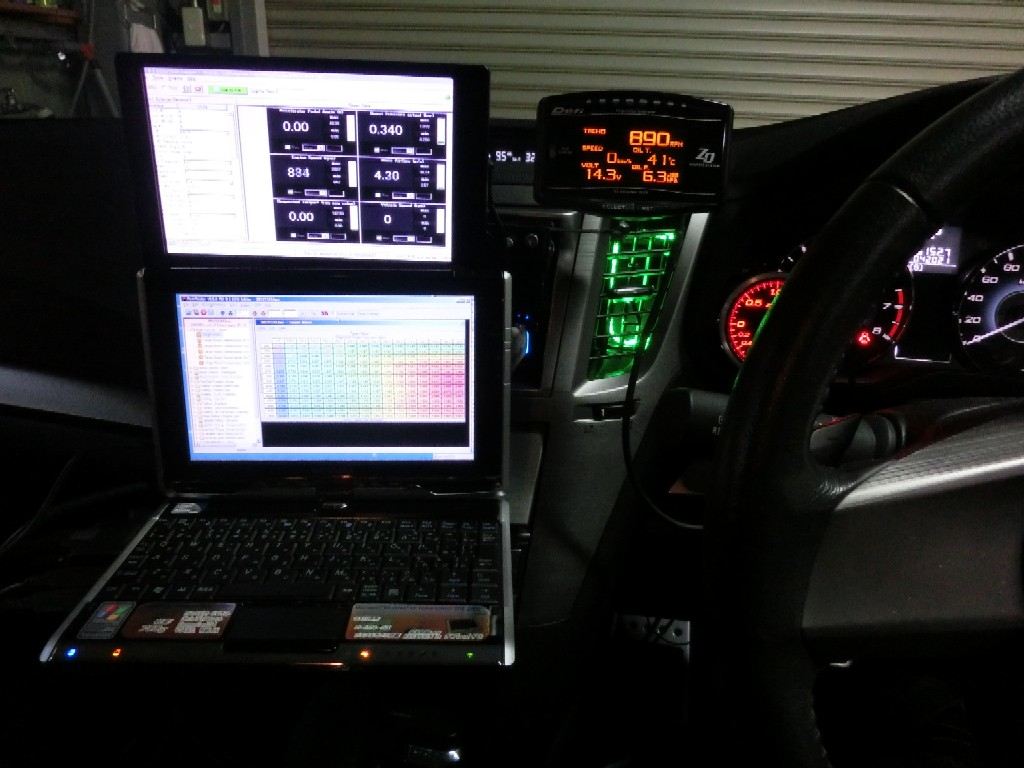

車載パソコンデュアルモニタ化！

ってネットブックに液晶パネル追加しただけなんですけど・・・
試しにRomRaiderのオーバーレイ機能とロガーを別画面で映してみますたw

もう運転席周り配線だらけっす（汗）
これは実用レベルでは無いっすね～
冷静に考えてみるとムリに拡張モニタつけなくても14インチぐらいの液晶モニタを縦にすればよかったかも・・・
今後の課題です。

ところで、車載パソコンが実用レベルになると今までPICで電子工作していたものをパソコンで制御したくなりますわな～
特にインタークーラーウォータースプレーは水の残量に使っているインジケーターのLEDが普段使わないのにスペースをとっているので、これはどげんかせんといかん!
でも、パソコンで外部の入出力を制御するにはどうしたらイイか？
ググってみたらありました。
USB-IO（\3,000）という基板をつかうとビジュアルベーシックで制御できます。
必要な知識はビジュアルベーシックだけなのでPICより簡単です。
ソフトウェアも評価版が無料でダウンロードできます。
虎の巻があるので初心者でも簡単にマスターできますよ（^o^）
実は年末までに虎の巻から基板から一通りそろえていました（爆）
これでPWM制御も苦労知らずでイケそうです。
動作確認してみました。

こんなに簡単にPWM制御できてよいのだろうか・・
これでポンプの噴射量を調整してと・・・今年こそ成果が期待できるかも！
他にも加速度センサーやGPSモジュールも簡単に使えるようになるので夢は拡がりますね～

と、まあ一年の計は元旦にあり！ということでいろいろ妄想してみましたが、今年は車高調を新調するかオーバーホールするかとかブレーキをどの程度アップグレードするか決断に迫られる年ですが、またアドバイスのほうよろしくお願いいたします。

エアコン送風口のLEDの明暗をコントロールしたくてPWM制御に挑戦してみますたw
PWMとはPulse Width Modulation の略で高速で点滅する間隔を調整してLEDの輝度を調整しようというものです。

周期の単位時間ですが短ければ短いほどイイに決まってますがマイコンの性能にもよるので許容できる周期は蛍光灯の60Hzまでぐらいかな～と・・・

つまり0.016秒の間を10段階ぐらいにわけないといけないってことは1msの制御タイマーが必要になります。
でもPICに備え付けのタイマーは10ms・・・これでは間に合わん～

そんじゃ、プログラムの実行される周期でカウントしてみようってことでシフトパルスでやってみますたw
そこまでしてラダーにこだわるのかって！って言ってもコレしか使えないのでしょうがないっす（汗）

とりあえずラダーを打ち込んでコンパイルして書込み！

ブレッドボードで回路組んでテスト運転



フムフム何とかフェードインフェードアウトしているように見えるぞ～
ってyoutubeにアップするとなぜかビットレートが下がるんだぁ？

でも、実際肉眼でみても点滅っぽいな・・・
玉切れ寸前の蛍光灯みたひ・・・
もう少し工夫が必要だぬ～

先日、サンキューホーンをパパンと鳴らそうとしたらハザードが点滅してしまいました。
誤作動っていうヤツです。
基板上で短絡しているんだろうなぁ～とは思ってたんですが忙しかったので確認するヒマも無く1週間ほど放置してましたが、本日、原因究明と対策を実施しますたw

ブログに上げてませんでしたがポリ製小物入れに基板関係をまとめて入出力配線基板を作ってコネクタ化していました。
そのうちの外部配線をまとめた基板のハンダ付けが外れて隣とブリッジしていました。

サンキューホーンのSWへの線とハザードの出力の線が引っ付いた状態です。
結果、サンキューホーンのスイッチを押すとハザードのスイッチがアースされてハザード点滅という具合になっていました。

これか～原因は！

回路図でしめすと↓



赤線が短絡しているところです。

ハンダ付けしなおして取り付けるといつもどおりパパン！と歯切れよく鳴るようになりましたw

余談ですが、回路を考えるとき、私の場合、基本的にマイナスコントロールです。
要するにスイッチの片方の線は必ずアースになります。
そのほうが、スイッチの配線で途中断線してアースに触れてもショートする危険性が少ないからです。
マイナスコントロールが一般的だと思いますが、たまにエーモンの製品で配線図にプラス側でスイッチ付けているのを見かけたんですが、実際どうなんでしょうかね～

レブインジケーターの効果音を探していると面白いフリーソフトを見つけました！
昔のファミコンの音源を自分好みにアレンジできます。
作った音源をwavファイルで保存すればシリアルプレーヤーで再現できます。
自分で作った効果音を思い通りに再生できるなんて素敵やんw
http://www.drpetter.se/project_sfxr.htmlでダウンロードできます。
使い方は解凍してexeファイルを叩けば実行されます。
やっぱ効果音は8ビット時代のゲーム音がしっくり来ますね～
