整備は一段落し所有のD707F EXとどんな違いがあるか比べてみたいと思ったが、新たな不具合点が出てきた。
D907Xはヘッドホンで聞いてみるとSNが悪いようでスー（サー？）というノイズが感じられる。さらにトーンをONにするととても小さいがハムノイズも感じられる。
D707Fは全くないのに、なんということだ。仕方なくD907Xの整備を再び始めた。

まずはトーン回路。回路図を手がかりに怪しそうな部品を探り始めた。

しかしこれが原因という特定はできないのでハムノイズになりそうな部品を一気交換することにした。


まずはカップリングコンデンサの交換


続いて電解コンデンサの交換。全てオーディオ用。

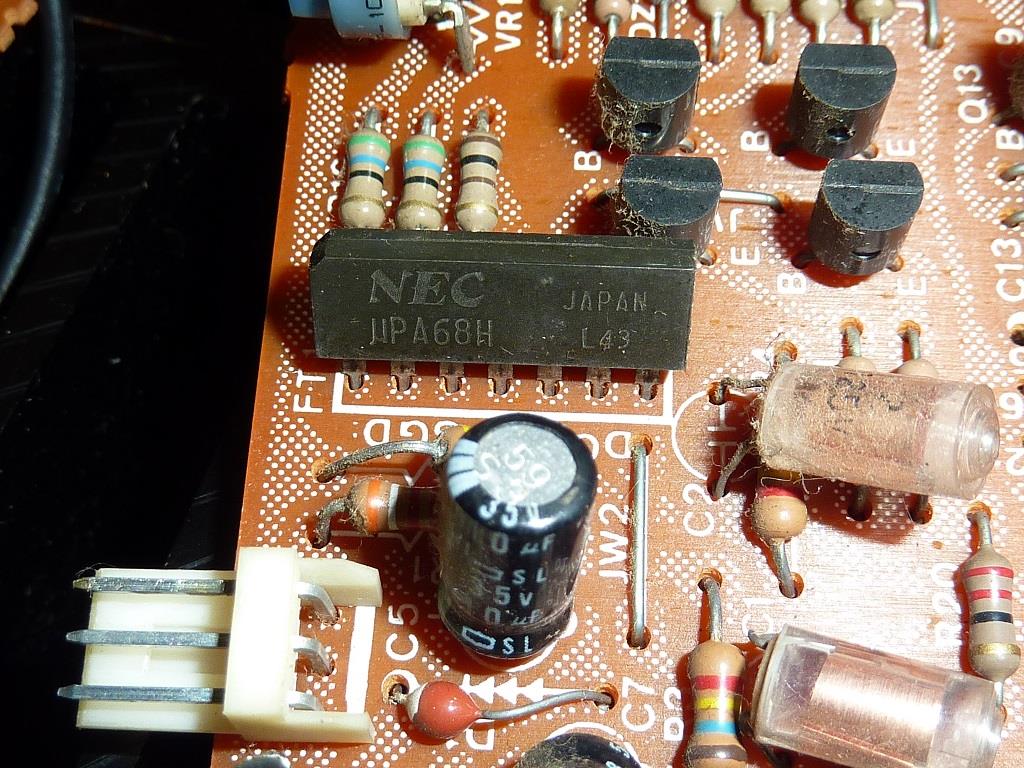

そして複合トランジスターの交換。ディスコンのトランジスターは高騰している。

次はSNが悪い原因になりそうな部品の交換。パワーアンプ初段はドーター基板になっている。

初段の差動FETはとりあえず交換ということで、貴重なデュアルFETを新品に交換。


ここが原因でないことも十分あるので、外したFETは捨てない。

そして再組み立てし、チェックすると・・・・・んー改善せず。しかしハムノイズやSN悪い点はスピーカーで聞く分には全く分からないレベルなので、このままにした。


あと気になるのはアンプが温まってくるとDCオフセットが徐々にずれていくという点。整備書では２０分ほど電源入れてから調整するように書いてあったが、電源ON直後は200ｍｖほど出ている。しかし10分も経つとマイナスに転じる。これはパワーアンプ初段の差動アンプが悪いことまで分かったが、全部品交換しても直るか不明なので諦めた。

さて、D707Fとの聴き比べだが、D907Xのほうが全域にかけて駆動力あるというか忠実というか、あまり印象的な表現はしたくないが、F特はいいのかもしれない。

このアンプを落札した一番大きな理由は、これでアナログレコードを聞きたかったなのだが、MCトランスやフォノEQも特性良好で暫く活躍してくれそうだ。

＊＊＊追記＊＊＊
DCオフセットがずれていく原因らしき部分を発見。
整流する電源基板に風を当てて冷やすとオフセットがずれていくことが分かり、これはパワーアンプ側ではなく前段にあるフラットアンプの影響を受けているということになる。その電源が安定するまで時間がかかっているため±の中点が変化していると想定できた。

見ると、レギュレーターになっているトランジスタのhfeクラスが違っていた。これが原因ではないだろうが、試しに同じクラスに替えてみることにした。


これは部品取りにしているD607Xに同じトランジスターがあってクラスも同じだった。


交換完了。んーしかし、明確な改善は見られず。どこが劣化しているのかなあ。


＊＊＊３／２７追記＊＊＊
レギュレーター電圧を決めるツェナーダイオードを交換。１３Vのようだ。
はたまた不具合発見。左右バランスが悪い。

信号レベルを追っていくとバランスボリュームの部品不良を突き止め、部品取りしている６０７Xから移植。２５０ｋΩMNカーブなど仕様や形状は同じ。


それとフォノEQアンプのDCオフセットを決める半固定VRが劣化し調整しても抵抗値が安定しないため、新品に交換。

何回蓋を開けたか分からないくらい修理したが、これでやっと動作品になってくれた。

追記：
DCオフセットが温度とともに変化するのはパワーアンプに入力する前段のフラットアンプであった。
部品劣化というより回路設計の不具合が原因みたい。DCカットするためのコンデンサでも挿入しないと解決しなさそう。

当時、サンスイも不具合として把握していたみたいな記述を掲示板で見つけたのだが、解決方法まで書かれていなかった。
