アンプを触っていてLchのTONE変化がない事に気がつく。元々ゴミ同然のジャンク品だったので何が壊れていても不思議ではないんだが、TREBLEはOKでBASSがどうやらNGのようだ。

回路図を見て、どこが悪いか推測する。TREBLEはOKだということはTONE_SWは正常。BASSの素子かVOLUMEが悪そう。

分解して外観を見るが、異常なさそう。では基板側を見てみる。

VOLUMEの抵抗値を見てみたら・・・

抵抗０になるVOLUME位置なのに抵抗値を示した。

取り出してテスターで調べたら、やっぱり導通がない。本来は100KΩのはずなんだが。

ストックの同品に交換。

サクッと交換完了。このあと元に戻してTONE変化があることを確認した。外観は傷だらけのジャンクだが、色々直していくと愛着が湧く。

昔のD／Ａで未だ評判がいいとされるマルチビットのPCM1704。
これを使ったCDプレーヤーで聞いてみたいと思っていた。
1999年から2,3年はこれを使ったCDPやDVDが多い。
SANSUIでいうと　CD-α607。DENONでいうと1650AZやS10Ⅲ。DVDならDVD-5000やパナのDVD-H1000。パイオニアでもAX10っていう高級機で使われている。
当時は中、高級機になるが、20年経った今は修理前提のジャンク品となると数万で入手できる。ならば興味で聞きたくなるものである。

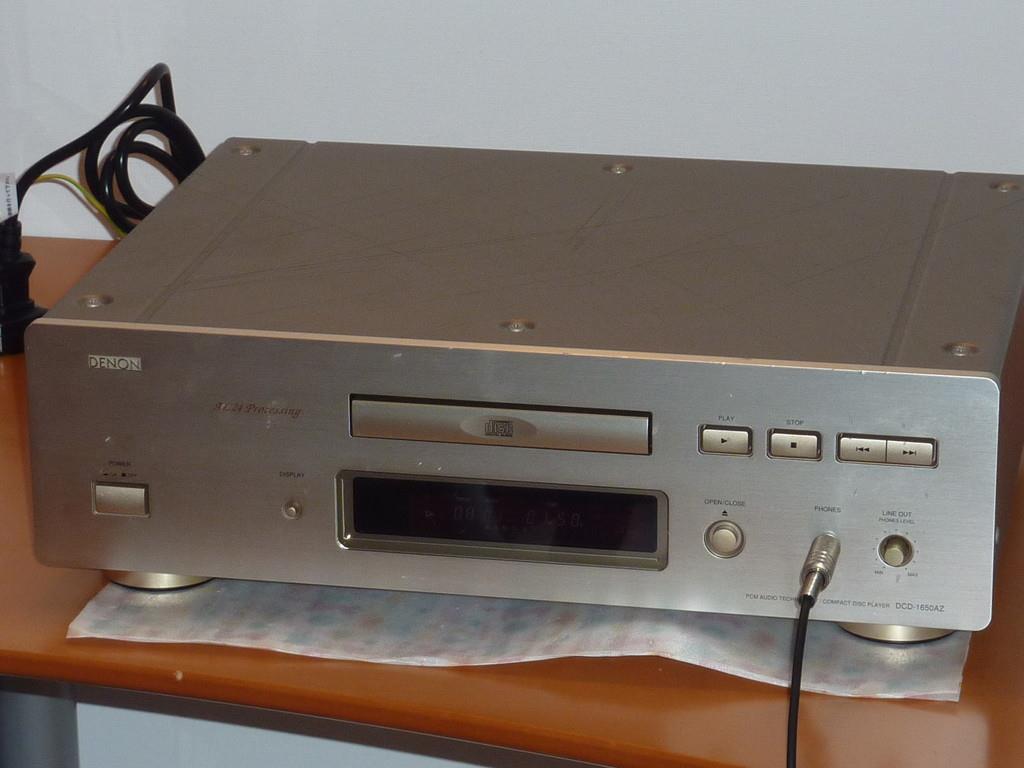

今回はジャンク扱いで動作未確認のCDPをゲット。12kもあってやたら重い。

電源入れる前に中身を確認。電源トランスが独立していてシャーシもしっかりしている。底板も2mm程度の厚みがあってトップも強度アップのためコの字の補強板が溶接されていた。こりゃ重いわけだ。振動排除の一環であろう。

このモデルの売りだったピックアップのフォトダイオードアンプ基板。ここが原因で読み込み不良というジャンクが多いのだが、シリアルが９から始まるものは、設計が見直されているというので早速確認してみる

このオペアンプが変更されているらしいが、シリアル９番台なのにOP262のままでちょっとショック。見直し後のオペアンプでAD8058になっているのを期待したのだが、こりゃ読み込み不良を覚悟かな。

次に期待のPCM1704を見てみる。４DACで片chに２個使ってパラ使用である。動作したらこれを聞けると期待が膨らむ。

ピックアップはオリジナルのシャープのまま。一応レンズを拭いておいた。

トレーはこの時代のモデルおなじみでコーティングが加水分解のようにベタついていた。CDにも汚れが移るのでアルコールで拭き取った。

電源ONして緊張の瞬間。おっ！TOCを読み込み再生できる。いやあ一安心。


入手前から覚悟していたことだが、画像でみていた程度より深い。マイナスドライバーで引っ掻いたり、パネルにパンチしたような跡が。さて、どう直せばいいのかなあ。
トップカバーはヤスリをかけて再塗装し、フロントパネルも砥石で傷を部分的に削って目立たないようにするしかないのかなあ。いい方法があったらご教示を。

音質チェックはしばらく聴き込んでからかな。
