古い純正リモコン欲しさに手に入れたCDプレーヤーは、２台持っていても使わないので、ゴムベルト交換など一通り動作状態にして出品したところ、無事譲ることができた。
しかーし、購入者からトレイは出てこないし、CDも読み込まないと連絡が早速来てしまった。ちゃんと動作していたのに、とても焦った。
幸い、購入者がとてもいい方で隣県ということもあり、こちらまで持ってきてくれて修理中も待って貰えた。直ったら持ち帰るが、直らなかったら取引キャンセルで返金するという対応にした。


中を見てみるとあらっ、光ピックアップを支えているサブシャーシが脱落しているではないか。

待たせるわけには行かないし、もう一台のα717EXTRAとメカやピックアップが共通なのでASSY交換することにした。

見比べると支えているはずの溝のある台座がなくなっている。これはASSY交換対応で正解。輸送中の振動でプラスチック部品が割れてしまったようで、筐体から欠片が出てきた。ちゃんと梱包したんだがなあー。でも動作品として出品した以上届いて動作するまでが出品者の責任。組み付け後、購入者と動作確認しあって納得して頂いた上で持ち帰ってもらった。いやいや直って何よりだし購入者が優しい人で助かった。


さあ、どうやって直そうか考えたが脱落した欠片はビス・ナットで貫通固定できそうとすぐ思いついた。

2.6mmのビスを利用。


少し大きいワッシャーでサブシャーシのピンを挟み欠けた支持台を固定。


サブシャーシは２点のピンを支持点として反対側が昇降するしくみ

反対側のピンがギヤの溝に嵌っていてこれをモーターで動かすことで上下する


運良く直すことができた。トレイも無事出てきてCDも問題なく読み込んだ。平成最後の日はDIYで締めくくれそう。

マイナーで古いCD-α717EXTRAの純正リモコンは希少で入手した個体には別のリモコンが付いていた。でも純正リモコンが欲しくなり、そのためだけに他のジャンク出品も落札してしまった。俺の性分から付属品は純正で揃えておきたいのだ。ということで２台揃ってしまったんだが、せっかくなので見比べてみる。


外見はトレーパネルに違いがあって、α717の方は真ん中にゴールドのラインが入っている。少しでも差をつけたかったのかなあ。

さらにα717はボタンの一部とホーンジャックのフレームが金色になっていて一手間加わっている。あとは筐体のサイズも同じだし、他に変わったところはなさそう。



さて興味がそそられる内部だが、電源トランスがデジアナで独立しているのが目立つ。そしてバランスアンプ基板の有無も大きな違い。さらに電源の定電圧回路もα617Dの方は、一部省略され共通となっている。
717の方はロジック回路やスピンドルモーターを回すサーボの定電圧回路が専用となっていた。CDメカデッキ部分は共通のようだ。

そしてジャンクとして手に入れたα617Dは、ゴムベルト交換とピックアップレンズをクリーニングしたら元気に動作してくれた。

ヤバイ、サンスイかぶれになっている。今はなきメーカーの作ってきた製品がどんなもんだったのか気になっているのだ。アンプの評判は定番だが、SP-1000のようにスピーカーも凝った作りだったようだし、上クラスのオーディオでは拘った物作りだったことがわかる。
そんな中、CDプレーヤーはソニーやデノンの影で目立たない存在だが、NTTとパナソニックが開発したMASHというDACを使用しバランスアンプを意識した設計でアナログ部分はカップリングコンデンサがないDCアンプである。


入手したCDPの内部で、当時の定価で89800円。にしては電源トランスはデジアナで別れているし、バランス出力も装備。



再生はするということだったのでトレイ開閉は問題ないようだがゴムベルトは念の為新品に交換した。


ここで不具合発見。キー操作しても違うモードが実行されたり、意図しない表示になったり。回路図から原因を探ると、劣化でこのタクトスイッチの接触抵抗が高くなっていて誤動作しているようだ。


ということで、全交換に踏み切る。全部で34個もある。幸い同じサイズのタクトスイッチで同等品が手に入るので早速購入。


交換後、テスターでチェック。因みに劣化したタクトスイッチの接触抵抗は１～２Kや数百オームなど不良品だった。

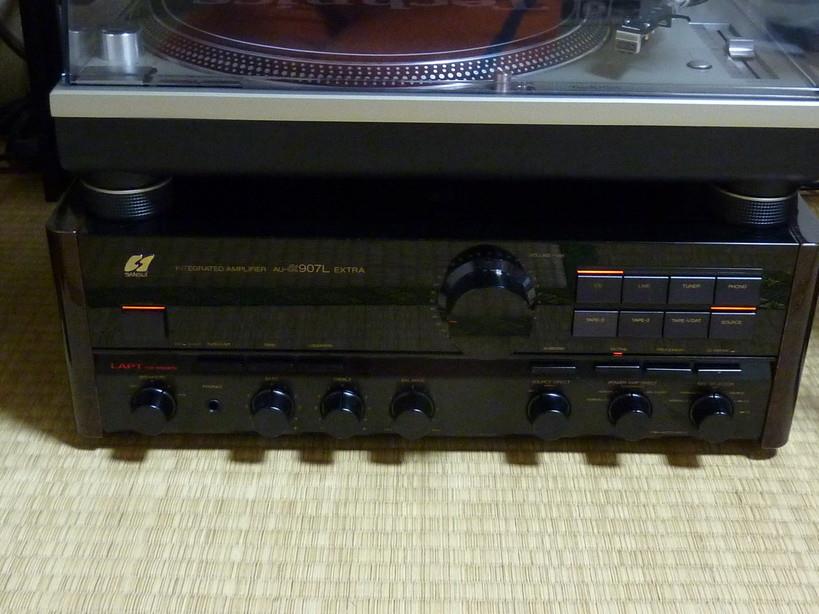

907Lとフェースデザインが統一されていて、LEDの色も揃っている。あまり音質的に変わりないのだが、せっかくなのでバランスで接続したい。

肝心の音質だが、所有のXA30ESとほとんど変わりない。あえて言うならヘッドホンで聞くと左右の分離が優れているのか、若干ステレオの広がりを感じる。
