寝室と居間のブルーレイをソニーのZTシリーズに揃えたいなあと、緩い気持ちでヤフ◯◯を見ていたら、ZT1500があるではないか。しかし、唯一の出力であるHDMIコネクタが無残に損傷している訳あり品。出品画像を見ると正常には立ち上がってそうなので、ここを何とかすればとチャレンジ精神が芽生え、ジャンクを落札。

到着後、中をチェック。HDDやドライブはあってホコリも少なめで、状態はまあまあ。

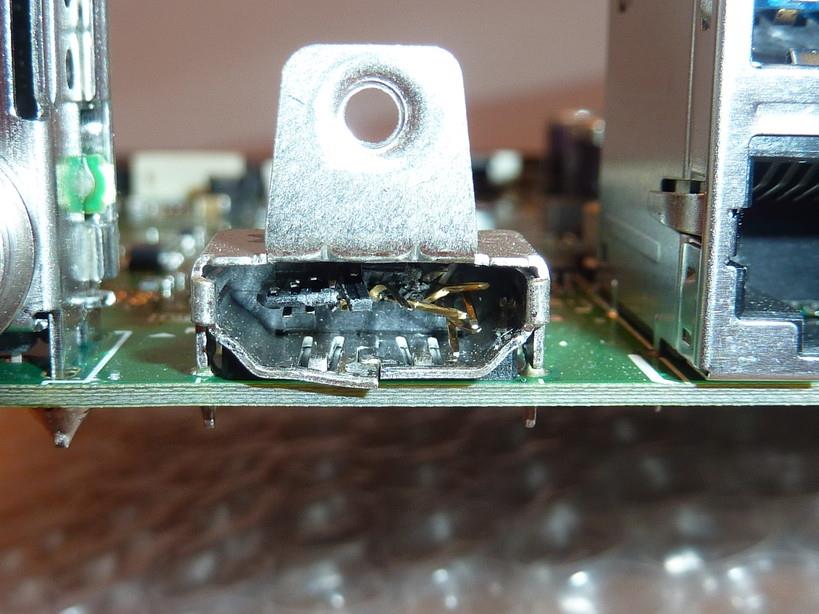

説明の合ったコネクタは見るも無残な、壊れよう。どうしたらこうなるの？

基板の表面実装まで剥がれてるとは思ってなかった。相当やられたな。

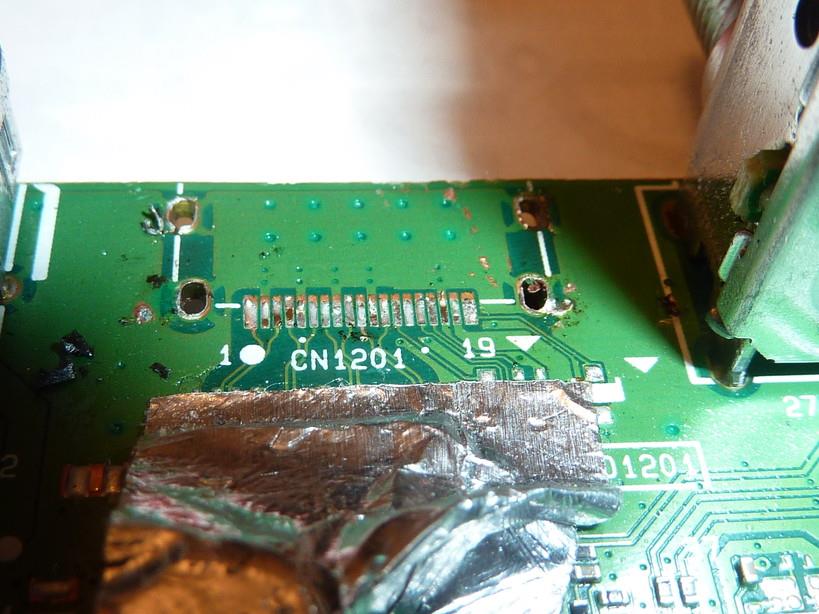

ランドまで剥がさないよう丁寧にコネクタを取り去った。と一言で書いたが19pinもあるリード線をどうやって剥がそうか、両面ハンダされている筐体はどうやって外そうかと、試行錯誤した。

廃棄予定のAT970Tを見ると同じ部品を使ってそうなので、メイン基板から丁寧に取り出し、ここに移植。途中経過は撮れてないが、0.5mm間隔なので隣にハンダが漏れてすぐショートしてしまうし、出来たと思っても19pinのどれかが浮いてしまうしで、苦労を重ねた。熱を入れて浮きをなくし、網線で余計なハンダを吸い取ることで、何とか成功。

見た目は復活した。しかし本当に直ったのか。失敗ならドライブとHDDだけ取って、ゴミかな。

さあ、緊張の場面。仮組みして電源オーン。
やったー！！HDMI出力してるー！！


チューナーも正常で、ジャンクからの復活に成功。いやあ、ホント疲れた。

ちなみにHDDのSMARTを見たら使用時間　０H　ってムチャ新しい。嬉しい誤算。これでしばらく活躍してくれるだろう。
