勢いついで調子こいて、次はスピーカーに日頃感じていた不満を改善したくなった。
それは普段使いしているスピーカーで、20年共にしているものだった。

当時は小型だけど低音もそれなりに出てキンキンせず、女性ジャズボーカルにありがちな太い声質が好みだった。その点でこのスピーカーは価格も良心的で音質も自分好みだったのでずっと所有している。
しかし、ネットの評判など見ると低域ばかりが強調され、中高音のバランスが悪いという。確かにそういう傾向でサイズから想像できない豊かな低音には驚かされている。この低音は人間の耳でちょうど感じやすい所を強調した効果のように思う。

時が経つにつれ自分好みの傾向が変わってきたのか、もう少し明るい音質を好むようになり、再びネットで探っているとネットワークを弄って改善している記事を発見。
おっ、これは俺も真似してどんな音に変わるのか、試したくなった。

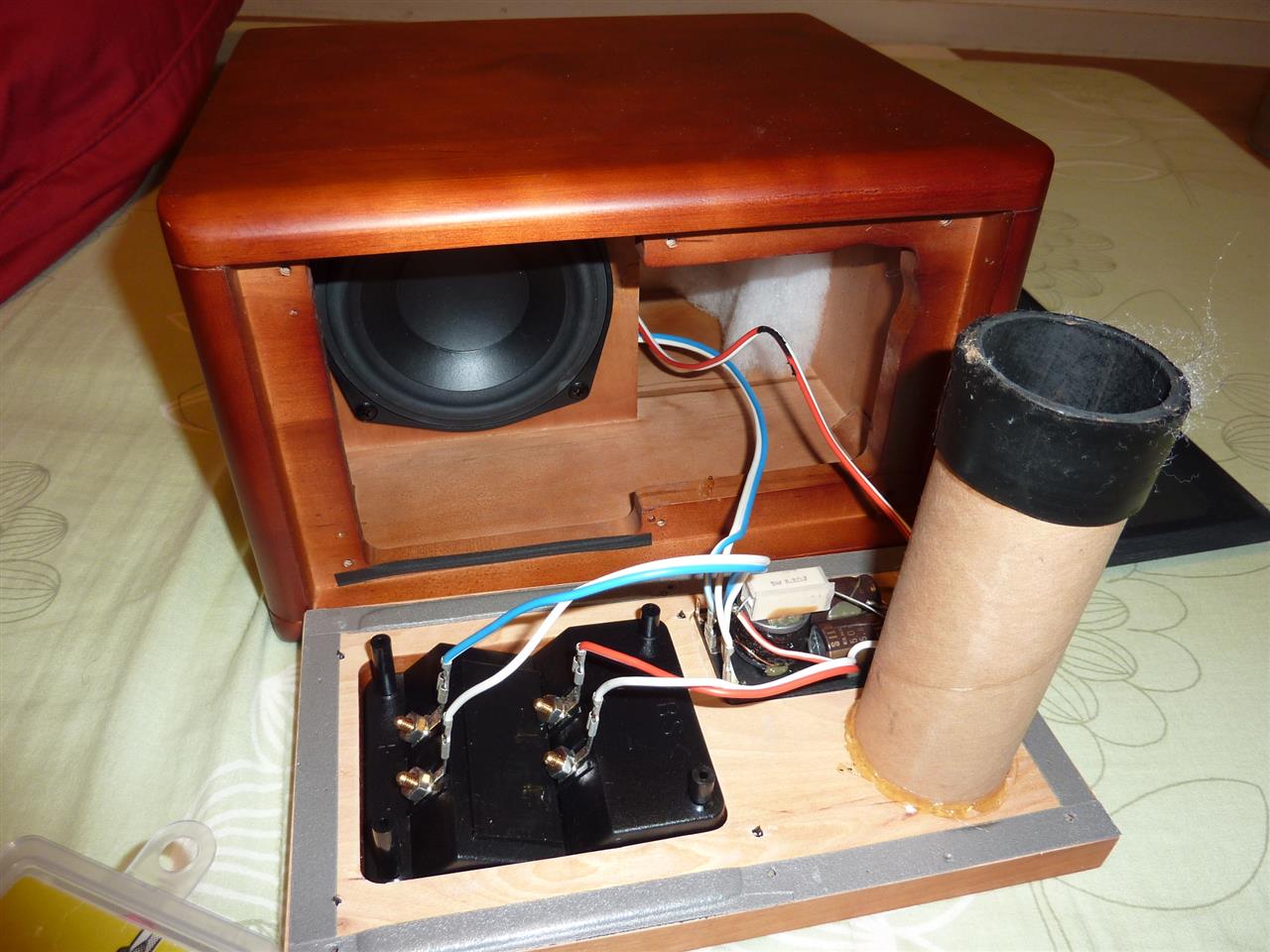

早速分解。中にはもう一つウーハーがあり、プッシュプルで動作する。


そしてネットワークにアクセス。２ウェイは共に６ｄB／OCT設計。ツイーター回路を追うと、直列に抵抗が入っていて高域の音量を抑えている。


ここの抵抗を無くすか、低い値にすれば、高域が改善される。それと共に、クロスオーバー周波数も低くなるので、色々試してみた。最初はショートして抵抗をバイパスしてみたんだけど、ちょっと高域がきつくなり過ぎで、普段使いでは聞き疲れしそう。


次に並列に抵抗を入れて値を低くしてみた。いくつか試したのだが、自分の好みとしては３Ωを入れて丁度いいかなあと思ったのでこれを実装。８．２Ωと３Ωの並列だから、約２．２Ωになった。


普段、フュージョンとか聞いているのだが、明るいハイハットが聞こえるようになり、なかなか満足出来る音質になった。これで暫くは飽きないだろうが、また時間つぶしで一人遊びが続きそう。

１１月１５日追記
あれから色々聴き込んでいくと、３オームでは高音が強すぎと感じ、８．２Ωに変更。合成抵抗は４．１Ωになって高音を抑えてみた。これでもうしばらく聴き込んでみよう。

ここの所、車ネタでなくて関係ないオーディオネタばかり。すいません。

少し前から、（昔の）プリメインアンプが気になっていて、いい時代のフラッグシップモデルはどんなアンプ作りだったんだろうと興味が湧いている。とはいっても金と置き場所は限られるので何でもかんでも買えるわけではない。

世の中、時代にあった設計で最新の高級アンプはいくらでもあるが、トランジスタがどんどん廃番になっているため、ディスクリート構成は少なくなっていて組めたとしてもトランジスタのバリエーションは少なかったり、メーカーのカスタム品で揃えたりして興味がわかないのだ。

それに対し（今では無くなったメーカー含め）昔のアンプはメーカーの色を感じる。
一つはサンスイアンプなのだが、学生時代からの思いや憧れで今でも飽きていない。しかしサンスイばかりではなく他のメーカーに隠れた銘器があるんではないかと。

たまたまネットを彷徨っていると、ソニーのアンプが目に入った。ESシリーズは昔を彩った時代があったっけなあ。物量投入と言われた時代のアンプは、カタログでアピールする点が多く、俺みたいな似非マニアはすぐに引っかかってしまうのだ。




オールFETのディスクリート、信号切替は不活性リレー、トロイダルトランスなど興味が沸いてくる。

アンプの音質はこれから感じるものが出てくるのかなあ。今の所なかなか表現しにくいが、実にフラットとしか言いようがない。

先日手に入れたサンスイアンプ　α907i MOS LIMITEDで音楽を楽しんでいたのだが、微妙に気になる点が出てきて各CH間のレベル差を確認してみたくなった。

それでテストしてみると、ソースダイレクトというSWのON,OFFでL,Rのバランスが変わるではないか。オシロ波形でも聴感上でも微妙に定位が移動する。やれやれ、また修理かあ。


原因を調べると、（これまでも経験済みの）バランスVRの不良と特定できた。


テスターで抵抗値を見ると、軸はセンター位置で数十オーム程度のハズが片ｃｈのみ２K以上ある。

これを直す方法は2つ。
同じ部品を使ってそうな安物ジャンクから部品を取るか、不良のVRをなんとか修理するか。
ネット検索したら下位モデルα507のバランスVRは同じシャフト長、形状、抵抗値であることが分かった。

早速ヤフオクで落札し分解。そしてバランスVRを取り出したのだが、平軸の向きが上下逆だった。このままではMOSに実装すると、つまみが上下逆になってしまう。


ってことで、作業中の画像はないがVRを分解しシャフトを一旦抜いて向きを逆にして出来上がり。

部品取りしたVRを付ければ修理完了なのだが、不良VRも修理したくなった。

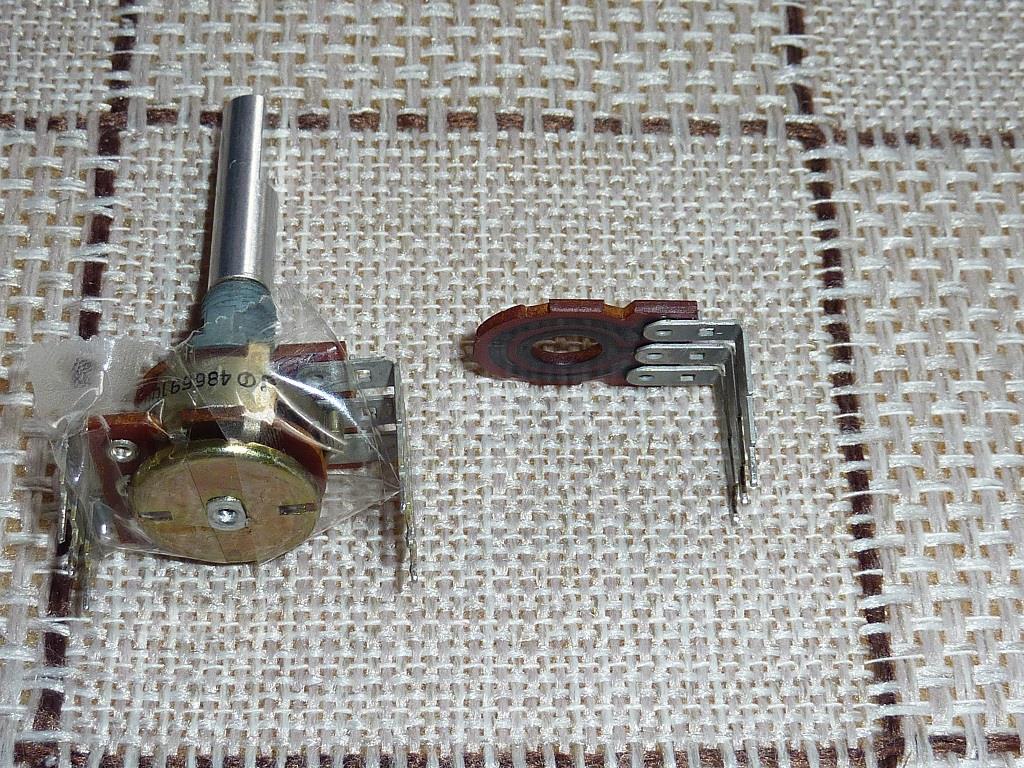

幸い（同じ不良になった）D907X DECADEのバランスVRを捨てずに持っていて幸運な事に交換したい抵抗基板は良好だったため、そこだけスワップすれば直る。抵抗値は同じ。


まずは分解する。このVRはシャフトの端がカシメで止まっているため削らないと分解出来ない。


再び止めるためには、ビスで固定するしかない。そのためここに1.6mmの穴を垂直に開けるのだが、肉薄なアルミ棒のため正確さが求められる。


勘に頼れず失敗できないので、そのためだけにドリルとそのガイトを購入した。


この後2mmのタップを切って組み直しビスで止める。
作業はうまく進み、これを実装することにした。α507から取った部品は予備で確保しとこう。


バランスVR交換後、L,Rのレベル差はなくなった。


元に戻して早速元位置へ。これで電気的には満足の仕上がり。神経質だけど拘りたい所で修理は面倒くさいが放っておけない性分なのだ。

俺は古い人間なので、大昔（バブルが始まろうかという時期）からオーディオ機器に興味があった。
学生時代は勿論買えないので雑誌を見ながら、サンスイが良いだのDENONやNECも凝ってるだの流行りだったこともあり、オーディオショップに出入りしてそこで見たり聞いたりするだけであった。
そんな中、一番に議論していたのがスピーカーで三菱（ダイヤトーン）は憧れだった。当時は好みでなかったが今考えると実に忠実に再生していたんだなと思う。それに価格は同クラスの他スピーカーに比べると高かったように思う。

その憧れだった、それも珍しく貴重なスピーカーに出会えた。んーでもかなり値がはる。ショップもその辺分かってるのか強気である。えーい、これは一生モンにしよう。
ただ一つ難点があってエッジが硬化しており、低音が全然鳴らないという。

早速持ち帰り分解して問題のウーハーを取り出してみる。確かにエッジが硬化してコーン紙が全然動かない。

防磁設計でアルニコ・マグネットを使ってるらしい。マグネットにまで防振対策されている。

エンクロージャー内は吸音材が貼られ箱鳴りを抑えているようだ。バスレフポートも白いフェルトで塞がれ適度なダンプを効かせている。

続いてウーハー用ネットワーク。多分１２ｄB／octかな。

ツイーター用ネットワーク。クロスオーバーは1.8kHzらしい。

問題の硬化したエッジはやはりビスコロイドが塗られこれが経年で硬化しているようだ。分かりにくいが布エッジに茶色く薄く塗られている。

さて早速メンテを始める。ネット検索するとブレーキフルード成分がビスコロイドを軟化させ、除去できるようだ。

ここへ勇気を振り絞り注入。この後、十分なじませビスコロイドを除去。1年ほど経過見ないと成功したのか分からないが、今の所エッジはフニャフニャ。

さて肝心の音質はというと、フラットで全域に渡って凹凸ないバランス。キャラクターを感じず少し期待はずれだったが長時間聞いていても疲れないのかなと思う。自分の好みとしてはもう少し低音が欲しいのでアンプで持ち上げて色々聞いてみたい。


2018.12.4
２ヶ月程経ってエッジの再硬化が少し進んだ。染み込んだビスコロイドを完全に取り切れないので再度フルードで軟化処理を施す。エッジはフニャフニャになり小音でも低音が豊かになった。これでまた様子見かな。
