以前から欲しかったハンディオシロがAmazonで3割引セールをしていたので入手。計測可能周波数が高いほど精度が高いので、100Mhz対応でジェネレータ付きです。
ソフトケース付きなのはありがたいです。

通常のデジタルテスターとしての機能。画面が見やすくアンペア計測もできます。画面が明るいので車内で作業するのに便利ですね。

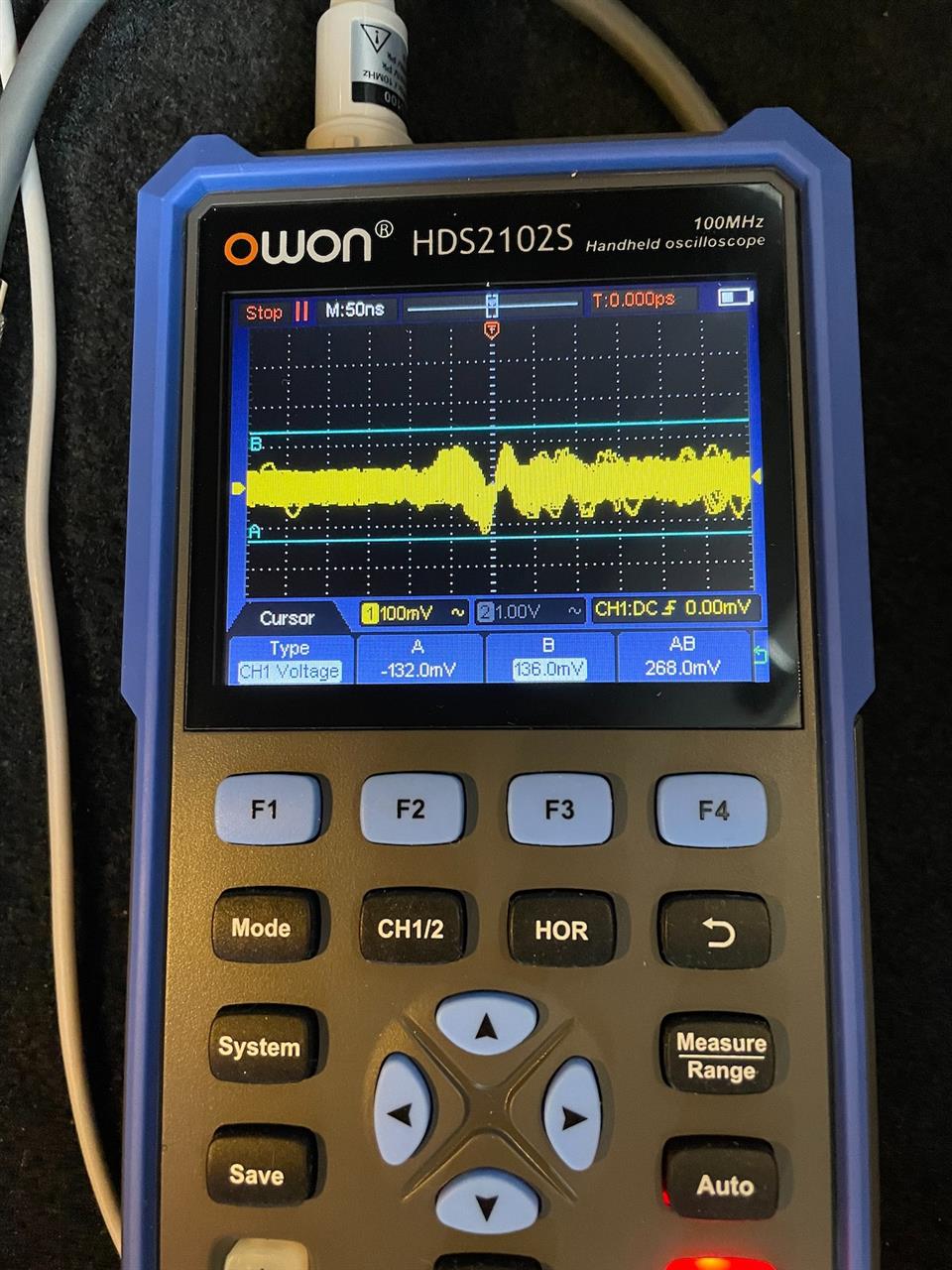

こちらがオシロスコープ。この値段でオシロが使えるとはいい時代です。しかも携帯型で便利。オーディオの調整用には十分な精度です。
古いiPhoneのヘッドフォン端子から800Hzのテストトーンを計測してみました。

アンプやヘッドユニットの出力を計測すれば、波形が歪まない適正なボリューム値を探る時に使えます。

試しに、DSPから無音のラインアウトを計測してフロアノイズを測ってみました。

エンジンをかけていなくても50mVppぐらいでノイズが出ています。DSP単体のスペックは1mVなので、接続環境による影響が出ているようです。このノイズ量を基準にすればノイズが多く出ている機材やオルタノイズの乗り具合を計測で把握することができそうです。

さらにもう一つ便利な機能が波形ジェネレータ。画面では1000Hz, 1Vppで出力する設定をしています。正確な電圧と周波数でテストトーンの出力ができるので、アンプのゲイン調整に使えますね。

もう一台オシロスコープがあれば、矩形波を出力してAD/DAで波形がどれぐらい歪むとか原音再現性も計測できそうです。
なんとオシレーター機能とオシロスコープ機能は同時に利用可能でした。オシレーターで出力をON状態のままオシロスコープモードに画面を切り替えることでできました。
これでテストトーンを再生しながら波形の計測ができます。
