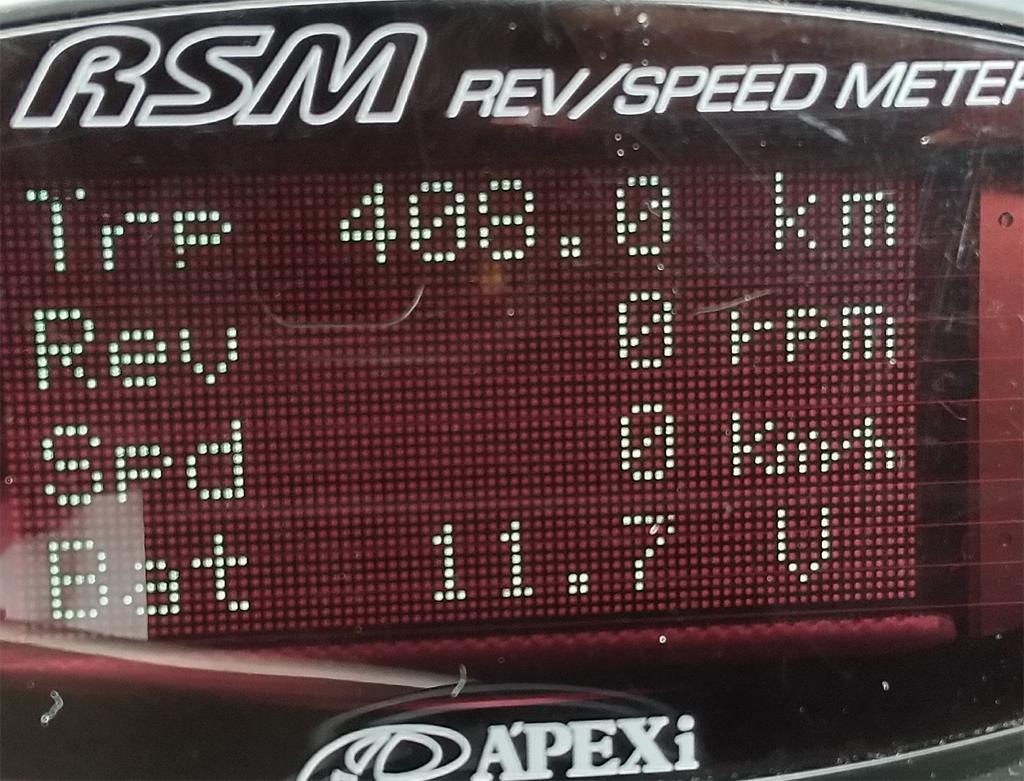

走行距離　４０８．０ｋｍ（ＲＳＭによるタイヤサイズ補正済み）
給油量　４５．０９Ｌ
燃費　　　９．０５ｋｍ／Ｌ（満タン法）
燃費計燃料表示値　４２．５L
誤差　　　　　　　　　ー６．０９％ 　
燃費計距離表示　４０７．２ｋｍ
誤差　　　　　　　　　ー０．２０％
燃費計累積燃費　　　９．５８Ｋｍ／Ｌ

燃費計補正値はそのまま。
　燃料補正値は３０２固定
　距離補正値は１０２固定

JR東日本の豪華クルーズトレイン「TRAN SUITE 四季島」を
待ち伏せするため奥さんと一緒に
ＳＷ２０で近場の駅へ。


今回は駅のホームから狙ってみることに。


早速入場券を購入するため券売機へ

画像はネットからの拾い物ですが
このように３台並んでいました。

一番右の券売機の前に立って操作しようとしましたが
『購入の仕方』が判らない。。。

鉄道は　”めったに利用しない”ので

直ぐに諦めて『みどりの窓口』へ

みなみぱぱ：『入場券を買いたいのですが。』

駅員さん：『真ん中の券売機で購入できますよ。』

と教えていただき無事発券し入場することができました。



スマホの連写モードで撮影したかったのですが連写せず。
単発での撮影となってしまいました。

トップガン マーヴェリックです。

今回は一人で。

奥さん誘いましたが流石に拒否られてしまいました。。。


今回、入場者プレゼントとして
ミラクルミッションステッカーを頂きました。

またまた涙腺崩壊してしまった。
マスクしていてよかった。

液晶版ＦＣコマンダーの代替液晶パネルの動作確認です。


早速作業に入ります。
まずは液晶パネルを取り外します。




代替品１の確認を行います。

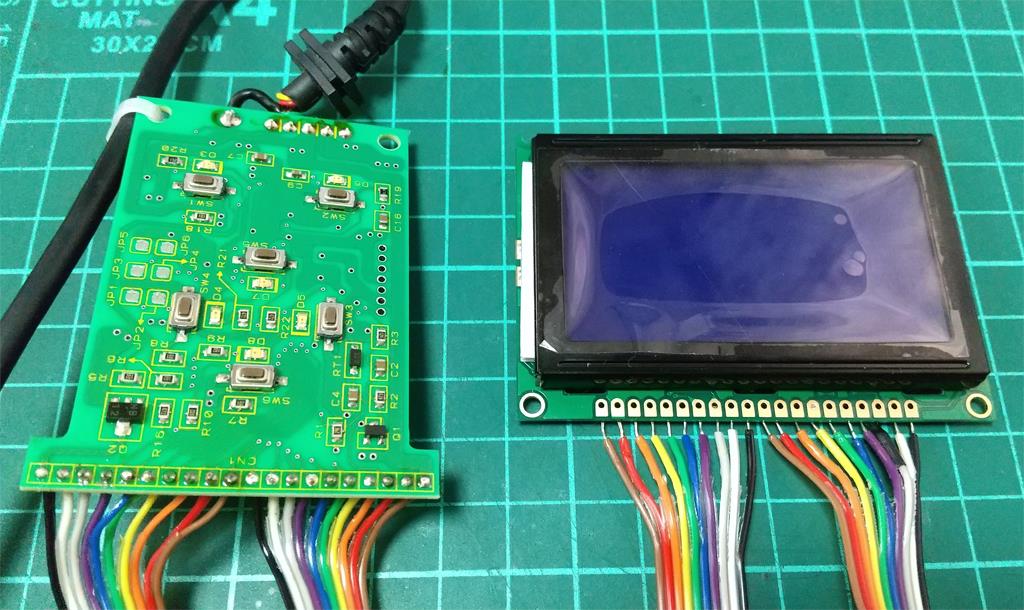

液晶パネルはリボンケーブルを使用して接続します。



とりあえず電源投入。
予想通りＬＣＤコントラスト調整、バックライトＬＥＤ輝度調整が
調整範囲外となってほとんど見えません。

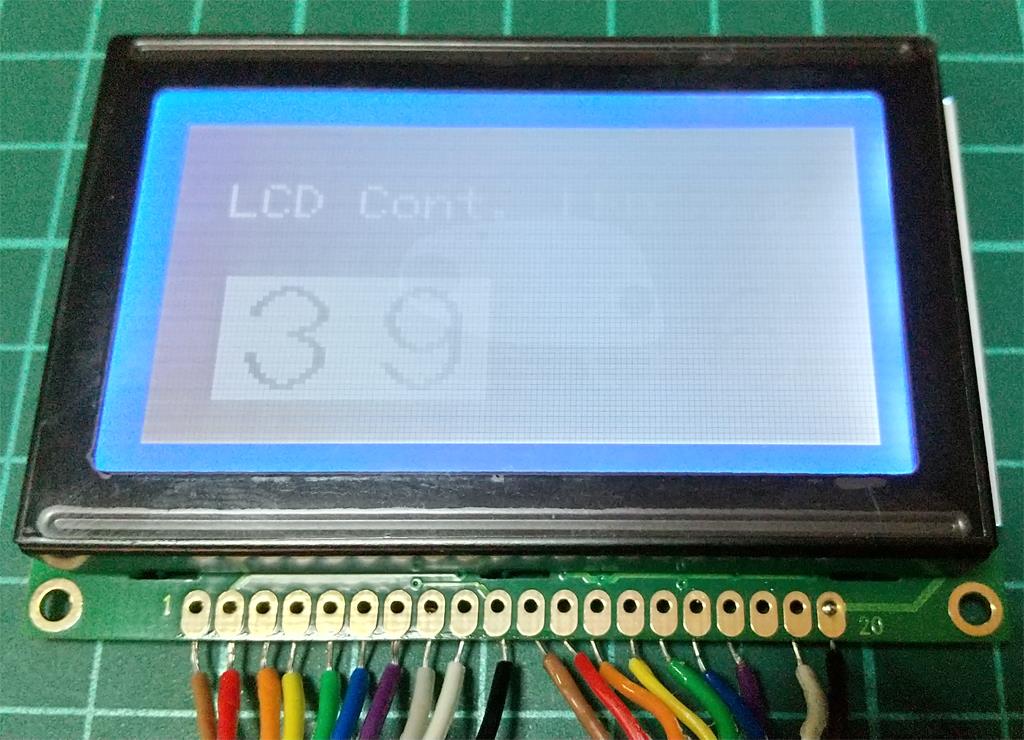

まずはＬＣＤコントラスト調整が出来るように改造。
表示が見えるようになりましたが

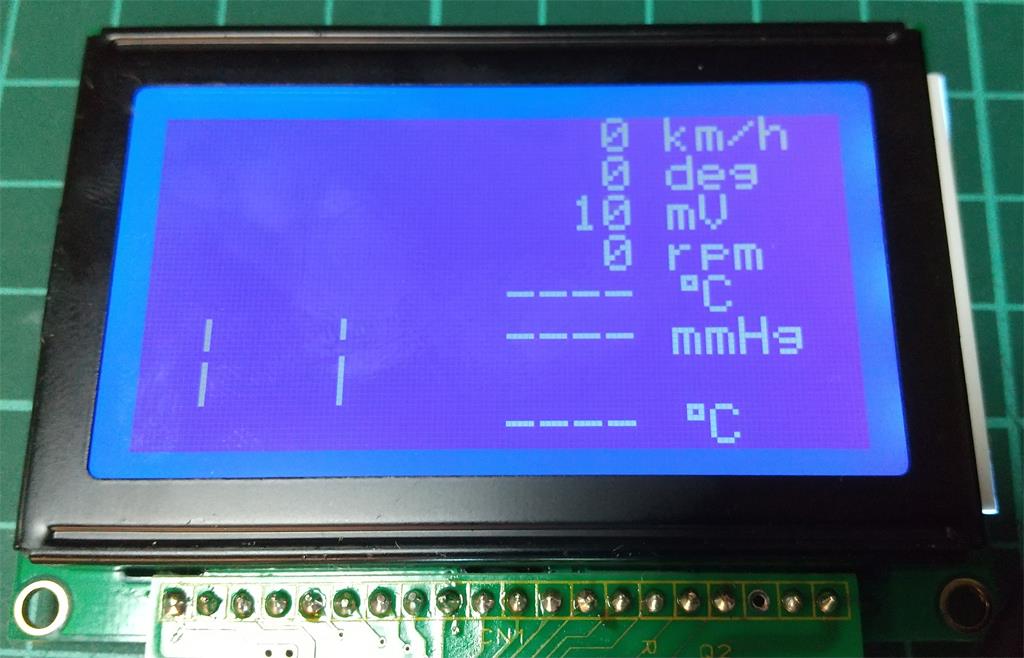

『画面の左半分が表示されない』事象が発生。
これは想定内です。



バックライトＬＥＤの輝度調整も出来るように改造。

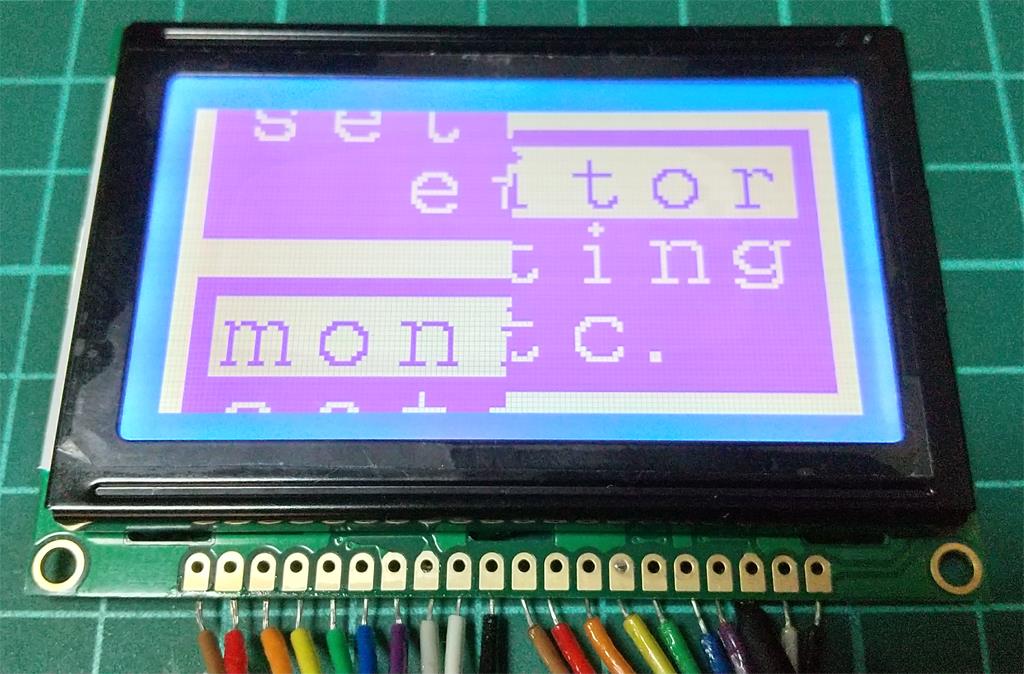

こんな表示になる事もあります。

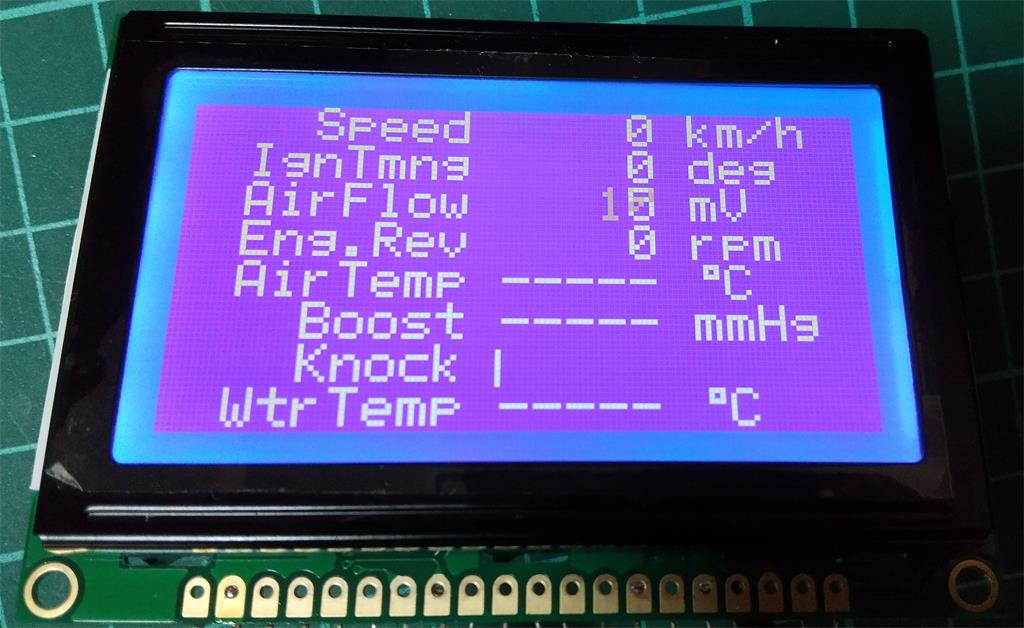

『画面の左半分が表示されない』対策を実施して動作確認完了です。
表示は『紫色』っぽく感じます。




次に代替品２の確認を行います。


とりあえず電源投入。
こちらも予想通りＬＣＤコントラスト調整、バックライトＬＥＤ輝度調整が
調整範囲外となってほとんど見えません。



ＬＣＤコントラスト調整とバックライトＬＥＤの輝度調整が出来るように改造。
但し、コントラストの調整範囲が狭い。
画像はありませんが、代替品１同様
『画面の左半分が表示されない』事象が発生しました。


代替品２については外観上問題がありました。
高さ方向が現行品より大きいためケースへ実装できません。


結果、代替品１が代替可能と判断しました。


代替品１は今まで使用していた液晶パネルに比べると
価格も安いのでお勧めかもしれません。




代替品の確認が取れたので

お預かりしていた液晶版ＦＣコマンダーを改造します。

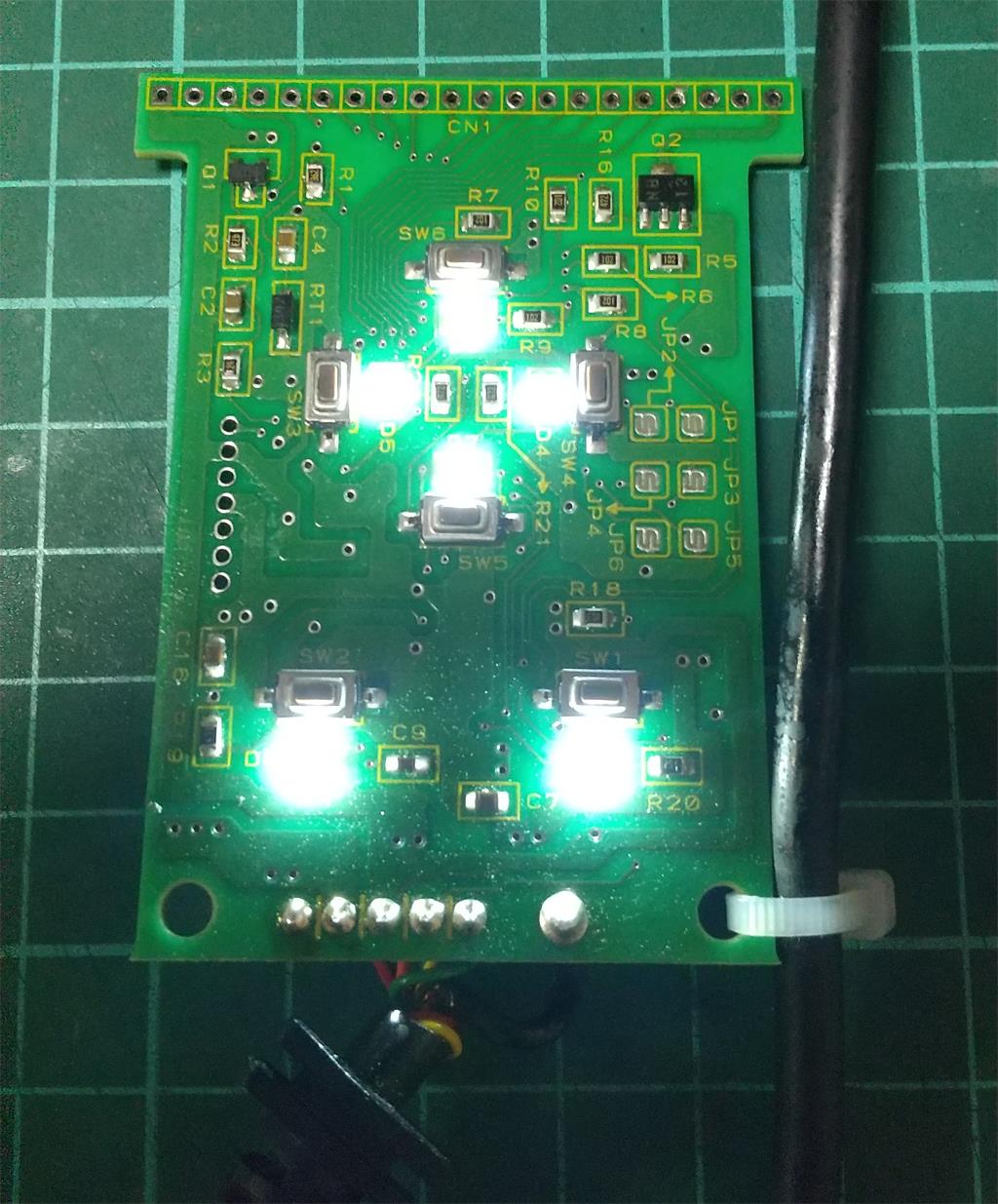

まずは操作部のＬＥＤを白色品に交換しました。




青色液晶パネルを取り付けます。
既にＬＣＤコントラスト調整とバックライトＬＥＤの
輝度調整が出来るように改造済です。
『画面の左半分が表示されない』事象が発生。



『画面の左半分が表示されない』対策を実施して作業完了。

返却して終了です。

液晶版ＦＣコマンダーの交換用に手配した液晶パネルで
『画面の左半分が表示されない』事象が発生。



当初、『交換用に手配した液晶パネルの不良』と判断し、
２品種の代替品を手配しました。

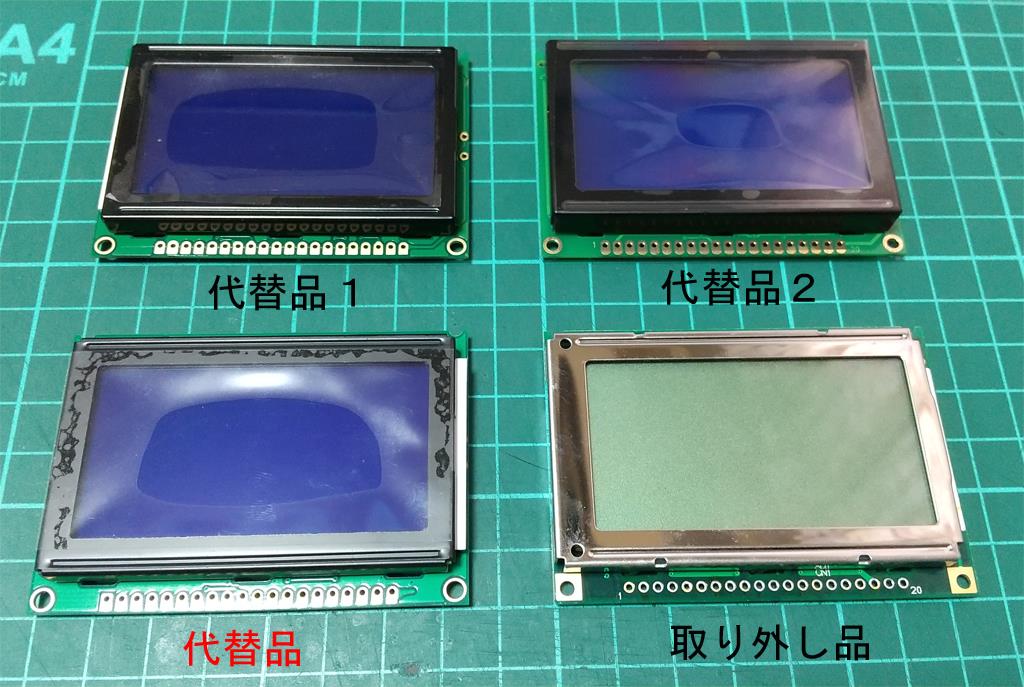

右下：元々使用していた緑色液晶パネル
左下：当初使用予定だった青色液晶パネル
左上：追加で選定した青色液晶パネル
右上：追加で選定した青色液晶パネル

結局、液晶パネルの不良ではなく『液晶パネル制御のバグ』と判明し
対策の結果問題なく使用できました。


代替品２品種については確認用のＦＣコマンダーが手元にないので
別途検証となっていましたが、今回『液晶を交換してほしい』との
依頼がありましたので確認用の実験台として
下記でお受けすることにしました。

・代替候補品の液晶パネルの動作確認に使用する。
　動作確認後液晶パネルを交換する。
・借用期間中は代品のＦＣコマンダーを貸し出す。

お借りした液晶版のＦＣコマンダーと代品の比較です。
かなり見難いです。

それでは作業に入ります。（続く）
