3Dプリンタネタその２です。

3Dプリンタで出力する為には、どこかからデータを拾ってくるか、自分で作るしかないです。その為には3Dで設計できるソフトが必要で、自分はFusion360を使っています。

個人利用なら、だんだん機能が制限されていっていますが、まだ無料で使えてます。

対応ソフト以外では使えないのですが、独特の操作性に慣れたらなくてはならないデバイスになりました。

ということで、とりあえず、写真撮ってる物で続編。

自転車のテールライトマウントです。

付属品として、ゴムで止めるマウントが付いていたんですけど、中国製のゴム製品って信用できないので、作成。

こんな感じでシートポストにタイラップで縛るように作成。

出力して、こんな感じです。取り付けてみたところ、ちょっと位置が高くて、ワイヤーロックと走行時に干渉するので、再作成。

位置をもう少し下げてシートステーの付け根部分に付けるように再設計して、出力しました。

このサイズ（5cmX3cmX3cm）で出力時間2時間ちょっとぐらい掛かります。

取り付けはタイラップで縛ります。タイラップを通す穴は、カーブした穴を開けています。

取り付けたところが、最初の写真です。設計時の測定がぴったりだったようで、一発でぴったり合いました。

耐久性はわかりませんが、一度に4箇所破断しなければ、落下することはないのでなんとかなるかなとは思います。割れたらまだ出力すればいいだけですし。

他には大きいものを測リたかったので、簡易ノギスを作成。

1号機は、ダイソーの30センチのプラ定規をベースに作成しましたが、ちょっと精度がいまいち。メモリ100ミリで、+-1ミリぐらい誤差があったので、これまたダイソーの30センチの金尺で作成。

こっちは誤差0.3ミリぐらいで測れます。最小幅は25ミリですが、150ミリ以下は普通にノギスを使えばいいので問題なし。150ミリ～300ミリ用です。

0点側を外すと、高さ深さも測れます。

こちらは、ノギスのデプスバーだと高さが測りにくいので、ちょうどいい道具です。

精度は、DIYで作る程度なのでこの程度でOKです。

ということで、今回はここまで。

作った順番は、順不同です。

紹介、第1段は修理ネタ。

VESSELの電動ドライバー、220USBのUSBポートキャップがいつの間にか無くなってたので作成。

赤矢印のところに、本来はキャップがありました。

ということで、まずは分解方法です。

本体左右に見えてるM3のトルクスネジを外します。頭はT20です。

生産時期によるのか、普通のビスとタッピングビスのタイプがあります。

お尻の部分h本体とアルミリングとの間に爪・マイナスドライバーでこじって外します。

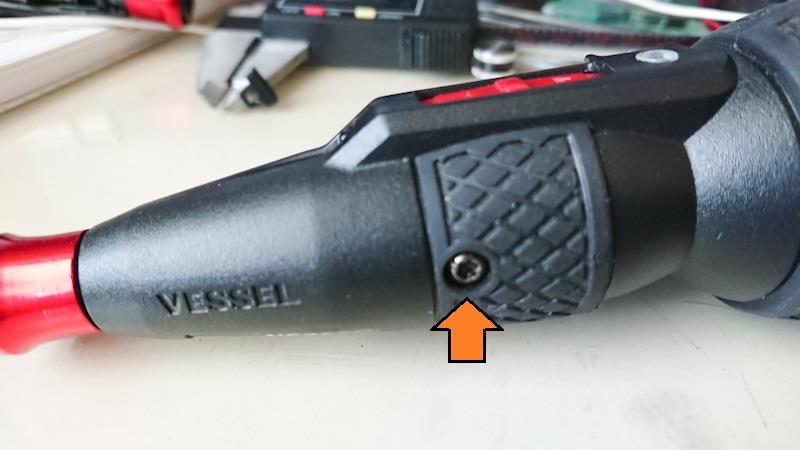

はずしたら、オレンジ矢印のところにM2タッピングビスがありますので外します。

左右の合わせ目から開きます。上の写真の裏側に銘版シールがありますが剥がさなくてもOKです。

左右割ったときにLEDインジゲーターが飛んでいきますので、マスキングテープ等で抑えておきましょう。

パカッと割ったところです。正転逆転の赤いスライドスイッチカバーは方向がありますので、どちらが左右かマーキングしていたほうが、組み立ての際に役立ちます。

ここでもう一つ持っている方も分解して、キャップのサイズを測って、モデリングします。

Fusion360でちゃちゃっとモデリングします。20分掛からないぐらいで3Dデータを作成。

3Dプリンタで出力します。しなやかである必要があるのでTPUで出力します。

出来上がりました。大きさが10mmX7mmX8mmミリぐらいしかないので写真写りがピンぼけ気味です。出力時間はこれぐらいなら5分ぐらいでした。

左オリジナル・右模造品です。

元通り組み立てて完成。USBアイコンは再現できないので入れていません。

組み立てのポイントは、正転逆転の赤いスライドスイッチカバーは方向がありますので、分解時によく確認しておいてください。

以上、作ったもの紹介第1段でした。
