ちょっと乗ってみて、いまいちなところを作業します。
まず、センタースタンド。
超ギリギリのクリアランスで取り付けていました。
ギリギリすぎて、根本の回転軸の遊び程度で、クランクに接触してしまうため、さらに内側に追い込み。
もともとの取付方法だと、挟んでるだけなので、固定スペーサーを作り直します。
ボルト系の都合上、これ以上、チェーン側に追い込めないので、回転させます。
車体中心から、チェーン側に4ミリ。赤矢印方向に7度回転させます。
ズレにくいように、こんなスペーサーのようなアダプターのようなものを作成しています。
真上から見たら、チェーンステーに隠れるぐらいに奥になりました。 これで多少ずれても接触はしないのでOK。
次は、テールランプ周り。
リフレクターをシートステーからテールランプの位置に移設したいので、テールランプを移設します。
シート底面の取り付け用のステーに取り付けるアダプターを作成します。
明るい色のフィラメントで試作します。位置関係を確認して、モデルを修正して出し直し。
今回から、初のASAフィラメントを使ってみます。が、カーボン混入フィラメントという、これまた特殊なやつ。一応ASA樹脂の特性として、紫外線に強いので屋外使用に適しますとのことです。
なんか知らんが、適当な設定で簡単に出力できました。Amazonのレビューだと、癖がありそうな書き方だったんですけどね。
リフレクターのマウント部も作成して移設。
ということで、こんな感じに完成。
次は、ハンドル周り。
before
after
エンドバー付きのグリップから、Monotaroのエルゴタイプに交換。ちんたら走る時用に、内側に角付けました。
Thingivers(3Dモデルのアップロードサイト)から落としてきたサムグリップをちょい隠してみました。
https://www.thingiverse.com/thing:5228081
試作なので色付きです。
使ってみて、もうちょっと指の股に当たる部分が太いほうがいいので、修正中です。
そのまま付けようとしたら、グリップの固定ネジの頭部分が当たってます。 いろいろ考えて、ネジの位置を手前にしたらいいじゃないということで、
グリップ側をちょっと削って、ネジを内側に反転してます。
グリップエンド部分がゴムのままでぐにゃぐにゃなので、バーエンドを付けます。
穴あけは、グリップを奥まで差し込んで、金槌で叩き切って穴開けます。
ちゃちゃっとモデリングして出力。グレーの部分は柔らかいTPUフィラメントで出力してます。ネジを締め込んだらこの部分が広がって固定されます。
こんな、工作してたら、デザインナイフの蓋が行方不明になるw

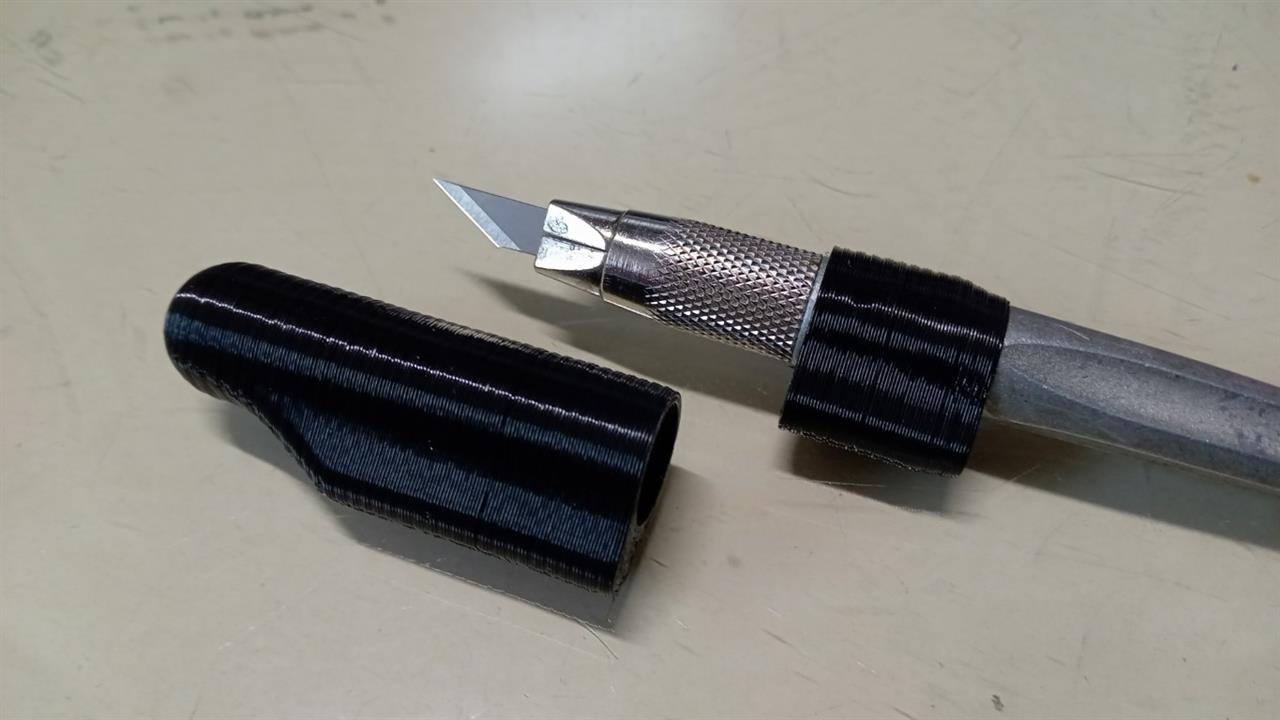

さすがに、蓋がないと危ないので、こてまたちゃちゃっとモデリングして出力。 慣れてきたので、クリアランスも一発でOK。
ついでに、転がり止めのグリップも作りました。
できたので、片付けて、トイレに席立って、帰ってきたら、椅子の上に落ちてたww
手前の黒いやつね。 軸がケツに行くに従って細くなってるので、使用中にケツに付けれないので、よく無くなります。
バルブキャップが割れててゆるいので、これも作りました。
ネジ部分が変なピッチだったのですが、現物合わせで作成。ついてりゃいいので、大体でOKでしょう。M5ネジを軸方向に125%伸ばしたらねじ込めました。
で、ネジピッチの調べ物していた時に、バルブ穴のアダプターなるものが出てきました。
で、自分のリアホイール見たらこんな感じ。ゆらゆらするなとは思ってましたが。
おそらくは、ホイールが英式バルブ用なんじゃないかと思います。 ということは、リアホイールリムはESCAPE用じゃないんだな。
ちゃちゃっと5分ぐらいでモデリングして作成。
このあとちょっと内側のクリアランス詰めて、TPUで出力しました。
バルブキャップも取り付けてOKです。
お散歩用に飲み物持ち歩き用にボトルケージも取り付けました。
この年式の型には、ボトルケージ用の取り付けボルト穴がないので、タイラップで縛ろうかと思ってましたが、動きそうなので、穴開けました。
ナッターでナット作るつもりでしたが、意外と厚みがあったので、直でタップ立ててます。
取り付けるボトルケージは、ペットボトルが入るサイズ探してたら、
TOPEAKのモジュラーケージ2かモジュラーケージEXが良さそう。
https://topeak.jp/products/modula-cage-2/
https://topeak.jp/products/modula-cage-ex/
と思ってたら、ダイソーとアリエクで似たようなものを見つけるw
左がアリエクで買った300円ぐらいのやつ。右がダイソーの100円商品。 なんかロゴ無いだけのコピー品かな?
結果、アリエクの方を使うことにします。
もともと車体に貼っていたステッカー類はボロボロに劣化してたので全部剥がしてたんですが、
あえて、もともとのステッカーを再現したステッカー作って貼っています。
これで、アサヒのWEEKEND BIKESなのになにか違うって感じになりました。
ブレーキシューとサドルも変えましたが、見ても変化のないパーツなので割愛します。
これで、だいたい終わりです。
流石に前後で300円のライト・テールランプはいまいちだったので交換予定です。
テールはまたまたアリエクで注文してます。
