スバル DTC表示・一覧，自己診断まとめ

チェロ.さん

2015/06/29 19,114

GVB/GRB，BL/BP DTC表示方法と一覧 GVB/GRB エアコン診断

【メモ】DTC表示モード

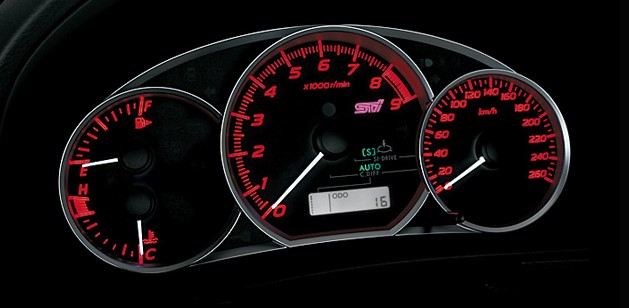

【DTC表示モード】以下の手順でコンビネーションメーターのDTC表示を行うことができる。注意：下記手順2)～4) を10秒以内に行うこと。 1. イグニッションスイッチをON後，3秒以内にライティングスイッチをテールランプあるいはヘッドランプ位置にする。 2. オド／トリップメーターノブを4回押す。 3. ライティングスイッチをOFFにし，オド／トリップメーターノブを4回押す。 4. 再びライティングスイッチをテールランプあるいはヘッドランプ位置にし，オド／トリップメーターノブを4回押す。 5. 「DTC表示モード」へ移行する。 DTC表示モードが作動すると，3秒間ごとに表示変更される，またはトリップノブを押すごとに，｛ECU｝，｛TCU｝，｛ABS/VDC｝の順に繰返し表示される。またコントロールユニットの種類，DTCを受信中，DTCがある場合，故障無しの場合によって，以下のように表示される。 <ECU> DTC受信中：トリップ「A」+「P（点滅）」 DTCあり：トリップ「A」+「P xxxx」故障無し：トリップ「A」+「P ----」 <TC ...

出典：チェロ.さん
【メモ】DTCコード一覧

アクセスポートなどでも表示できますが，DTC表示モードを使用することでDTCをメーター内に表示させることができます。 http://minkara.carview.co.jp/userid/113606/car/1175704/2027670/note.aspx DTC B1100 ボディ統合ユニットシステムエラー DTC B1101 BATT電源（制御）異常 DTC B1102 BATT電源（backup）異常 DTC B1103 IGN電源異常 DTC B1104 ACC電源異常 DTC B1106 シフトロック回路異常 DTC B1401 M照合NG DTC B1402 イモビキー照合NG DTC B1403 E/GリクエストNG DTC B1404 スマート登録NG DTC B1500 キーレスUART通信フェール DTC B2000 低速CAN系通信途絶ダイアグ（統合ユニット） DTC B2001 低速CAN BD_Wake低速CAN不一致 DTC B2002 低速CAN BD_Wake断線もしくは+Bショート ...

出典：チェロ.さん
【メモ】WRX STI 自己診断

【自己診断】以下の手順でコンビネーションメーターの自己診断(各メーター，警告灯，インジケーターランプ，照明，LCDの作動確認)を行うことができる。注意：下記手順2)～4) を10秒以内に行うこと。 1. イグニッションスイッチをON後，3秒以内にライティングスイッチをテールランプあるいはヘッドランプ位置にする。 2. オド／トリップメーターノブを3回押す。 3. ライティングスイッチをOFFにし，オド／トリップメーターノブを3回押す。 4. 再びライティングスイッチをテールランプあるいはヘッドランプ位置にし，オド／トリップメーターノブを3回押す。参考： • 手順中のオド／トリップメーターノブを4回押した場合は，DTC表示モードに移行する。 • 自己診断機能が作動すると警告灯，インジケーターランプ，LCD表示チェックが行われ，以後オド／トリップメーターノブを押すごとに0.5秒間ブザーが吹鳴し，メーター指針動作，メーター指針示度，LCDの順で作動チェックを行う。自己診断機能を解除するにはイグニッションスイッチをOFFにする。 • 診断時にエンジンを始動しても，自 ...

出典：チェロ.さん
【メモ】オートA/C自己診断手順

1.コントロールパネルの自己診断モードを選択　1) モード切替えダイヤルおよびファンダイヤルをAUTO位置にする　2) 内外気切替えスイッチとA/Cスイッチを押しながらエンジンを始動する 2.LED点灯の確認　コントロールパネルのすべてのスイッチLEDが点灯するか確認する



出典：チェロ.さん
【メモ】コンビネーションメーターシステム自己診断(A～C型)

【自己診断】以下の手順でコンビネーションメーターの自己診断（各メーター，警告灯，インジケーター，照明，LCD，ブザーの作動確認）を行うことができる 1．ヒューズ＆リレーボックス付近にあるダイアグコネクター(A)を接続する 2．イグニッションスイッチをONにする 3．メーター指針が動いているときに，オド／トリップメーターノブを2回押す・オド／トリップメーターノブを1回だけ押した場合は，DTC表示モードに移行する・自己診断機能が作動すると警告灯，インジケーター，LCD表示チェックが行われ，以後オド／トリップメーターノブを押すごとにメーター，照明，ブザーの順で作動チェックを行う・自己診断機能を解除するにはイグニッションスイッチをOFFにするか，ダイアグコネクターを切離す・診断時にエンジンを始動しても，自己診断機能はキャンセルされないが，車両を走行させると安全のため自己診断機能は自動的にキャンセルされる



出典：チェロ.さん
【メモ】DTCコード一覧(B型)　※おそらくA～C共通

コンビネーションメーターシステム自己診断(A～C型)　※未編集 http://minkara.carview.co.jp/userid/113606/car/294173/1877867/note.aspx DTCコード DTC 07 ECU DTC 11 運転席エアバッグ故障 DTC 11、15、21＆24 クルーズコントロールコマンドスイッチ DTC 11 AT通信系 DTC 12 助手席エアバッグ故障 DTC 12＆25 ストップランプスイッチ＆ブレーキスイッチ DTC 12 VDC異常 DTC 13 IPU異常 DTC 14 ニュートラルポジションスイッチ DTC 14 CAN通信系 DTC 15 運転席エアバッグ故障 DTC 11、15、21＆24 クルーズコントロールコマンドスイッチ DTC 15 スロットル開度信号異常 DTC 16 助手席エアバッグ故障 DTC 16 イグニッションスイッチ DTC 20 軸ずれ DTC 21 エアバッグコントロールユニット故障 DTC 11、15、21＆24 クルーズコントロールコマンドスイッチ DTC 22 前面衝突エアバッ ...

出典：チェロ.さん
【メモ】コンビネーションメーターシステム自己診断(D～F型)

【自己診断】以下の手順でコンビネーションメーターの自己診断（各メーター，警告灯，インジケーター，照明，LCD，ブザーの作動確認）を行うことができる 1．イグニッションスイッチをON後，3秒以内にライティングスイッチをテールランプあるいはヘッドランプ位置にする 2．オド／トリップメーターノブを3回押す 3．ライティングスイッチをOFFにし，オド／トリップメーターノブを3回押す 4．再びライティングスイッチをテールランプあるいはヘッドランプ位置にし，オド／トリップメーターノブを3回押す・上記手順2)～4) を10秒以内に行う・手順中のオド／トリップメーターノブを4回押した場合は，DTC表示モードに移行する・自己診断機能が作動すると警告灯，インジケーター，LCD表示チェックが行われ，以後オド／トリップメーターノブを押すごとにメーター，照明，ブザーの順で作動チェックを行う自己診断機能を解除するにはイグニッションスイッチをOFFにする・診断時にエンジンを始動しても，自己診断機能はキャンセルされないが，車両を走行させると安全のため自己診断機能は自動的に解除される --

出典：チェロ.さん
【メモ】DTCコード一覧(E型)　※おそらくD～F共通

リクエストにお応えして・・・コンビネーションメーターシステム自己診断(D～F型) http://minkara.carview.co.jp/userid/113606/car/294173/1875873/note.aspx DTCコード DTC 11 運転席エアバッグ故障 DTC 12 助手席エアバッグ故障 DTC 14 DTC 15 運転席エアバッグ故障 DTC 16 助手席エアバッグ故障 DTC 21 エアバッグコントロールユニット故障 DTC 22 前面衝突エアバッグ展開出力 DTC 23 DTC 24 DTC 25 DTC 31 DTC 32 DTC 33 フロントサブセンサーRH故障 DTC 34 フロントサブセンサーLH故障 DTC 35 DTC 3A フロントセンサRH誤装着 DTC 3B フロントセンサLH誤装着 DTC 3C サテライトセンサ故障 DTC 3D サテライトセンサ誤装着 DTC 40 DTC 41 サイドエアバッグRH故障 DTC 42 サイドエアバッグLH故障 DTC 43 DTC 44 DTC 45 サイドエアバッグRH故障 DTC ...

出典：チェロ.さん
