　えー、トヨタ純正ナビ用のＶＴＲ入力ハーネスを作成（自作）しましたので、記録しておきます。

　以前にｂＢ用の外部入力ＡＵＸハーネスをいただいていましたが、音声専用で映像入力はできない仕様となっていました。

　そのまま放置プレイするのも勿体ないと思いまして、これをＶＴＲ用に加工して遊んでみました。

　教科書となった話題はこちら↓↓↓↓
https://minkara.carview.co.jp/userid/1376897/car/1010949/2036524/note.aspx

　これを見て真似される場合は、自己責任にてお願いします。



















































































　用意する材料は、先ほどのハーネスと１００円ショップで調達して来たＶＴＲ延長コードです。

　あと、ハンダと熱収縮チューブが必要になります。










































































　ＶＴＲ延長コードはメス側を利用しますので、配線を中間で切断して接続できるように、被覆を剥ぎ取りします。

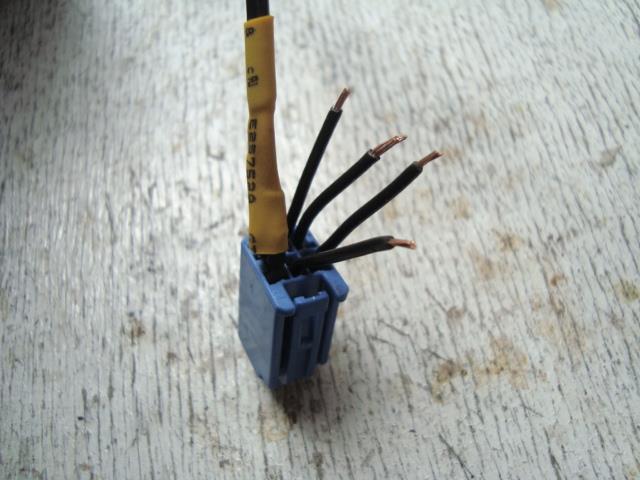

　青色コネクタ側も配線を揃えて不要な端子部分を切断いたします。



























































































　端子部の確認ですが、６端子になっておりまして、以下のようです。

①→映像（＋）
②→スピーカ左（＋）
③→スピーカ右（＋）
④→映像（－）
⑤→スピーカ左（－）
⑥→スピーカ右（－）

上下で一対となっているようです。





































































　それでは、順番に接続していきますが、配線を間違わないように、熱収縮チューブを通しておいてから、接続いたします。

　分かりやすいように映像は黄色の熱収縮チューブといたしました。















































































６本とも接続しましたが、熱収縮チューブの色分けは、

黄色→映像
青色→音声左
赤色→音声右

といたしました。

白色チューブが無かったため、青色を代用しております。
















































































　それでは、ハーネスが出来上がりましたので、トヨタ純正ナビ（NHCT-W54）に差し込んで動作確認をいたします。

　このＶＴＲハーネスは現在でも色と形状は同じですので、昔のナビでも最近のナビでも差し込みして確認できます。

　ナビ側のコネクタ色も同じ青色をしていますので、迷うことなくブッスリ挿入できます。





















































































　ナビ画面ですが、最初は【ＶＴＲ】ボタンがありませんでしたが、挿入と同時に画面下側に出てきます。

　芸が細かいですねー．．．。（笑）

　素晴らしい．．．。

　DVDプレーヤー等を接続して、ＶＴＲボタンを押し、再生映像と音声が入力されれば確認完了です。


















　今回は特に何も問題なくできあがりました．．．。
