　えー、昔のパイオニア　ロンサムカーボーイ　カセットデッキ　KX-E35　の修理をいたしました。


　以前にこの機種を修理中に、誤ってブチ壊してしまいましたので、今回は慎重に対応したいと思います。


　しかし、汚れがすごいですねー・・・。


　(笑)















































　まぁ、３５年近く前の品物のため、多少の汚れは仕方ないですねー・・・。











































　清掃中に文字が取れてしまいますので、清掃には十分注意して対応しないといけないです。
　













































　こちらの品物は、22W+22Wのアンプを内蔵していますので、スピーカーをそのまま接続しますと、音が出ます。


　こういうワンボディータイプは人気があるみたいですねー・・・。















































　先ずはカバー等を水洗いなど清掃してから、内部の清掃と修理に取り掛かります。


































　お尻（後方）の縦基盤にアンプ部分が搭載されております。


　あの一直線のハンダ部分がアンプICになりますねー・・・。



















































　メカASSYも分解してみましたが、やはりベルトが劣化でなくなっています。


　正確に言いますと、ボロボロに千切れて残骸が散らばっておりますねー・・・。


　(笑)
















































　このタイプはベルト２本仕様のようで、小っちゃいベルトと大きいベルトの２本が使われておりました。


　小っちゃいのも残念ながら千切れております。












　そんなこんなで、ベルトの残骸処理にだいぶ時間が掛かりまして、何とか動くように復旧できました。


　残念ながら、音質がイマイチでしたので、ピンチローラー清掃やヘッドの清掃と消磁が必要かと思いますが、本日はここまで・・・。


　時間がなくて、残念ーんです・・・。


　(笑)

　えー、昔のALPINE製カセットデッキ　5333　のムギ球を取替いたしました。


　ALPINE製ではあまり遊んだことがございませんが、必ずムギ球がやられております・・・。


　案の定この品物もムギ球切れでせっかくのイルミが真っ暗になっていましたので、交換してみた次第です。






























































　昔のアルパイン製も、だいぶ見かけなくなりましたですねー・・・。

















































　ALPINE製に使われているムギ球は、ほとんどが6V仕様のようで、それを直列接続の12Vで点灯させていますので、1個ムギ球切れを起こしますと、近くのもう１個も不点灯になってしまいます。


　ほんじゃー、１個だけ取替すればいいじゃん！？と思うかもしれませんが、容量が合わなかったら１個しか点灯しません・・・。


　(汗・・・)














　なので、ムギ球は全部取替となってしまいます・・・。


　誠に面倒な！！？。


　(笑・・・)

　えー、地デジアンテナ用コードのコネクタについてアップしておきます。


　現在７種類あるようですが、何でこんなにも種類があるのでしょうかねー・・・。


　各メーカーの思惑でもあるのかな！？・・・。


　トヨタ純正はVR1になりまして、よく存じ上げております。


　次によく使ったのは、SMAになりまして、割と汎用品に多い気がいたします。
　











　パイオニア製は、丸型でしたが、どれだったか忘れてしまいました・・・。


　当方、pioneer製ってあまり使わないんですよー・・・。


　(笑)

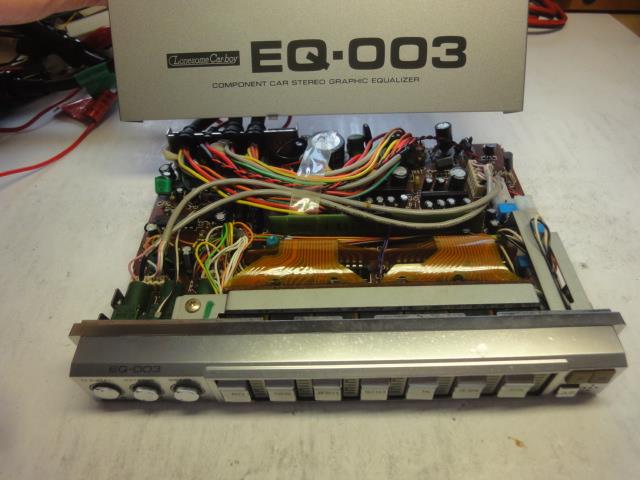

　えー、昔のパイオニア　ロンサムカーボーイ　イコライザー　EQ-003　3台目　の清掃と修理をいたしました。


　EQ-001ではよく遊んでいますが、EQ-003やEQ-005はあまり球数が出回っていない関係で、ほとんど遊べていません・・。


　中は、どんな感じかな！？。



















































　先ずは、定番のムギ球切れから修理です。


　パイオニア製品のムギ球は、だいたいが12V仕様となっています。


　普通のムギ球に緑色キャップを使っていますねー・・・。

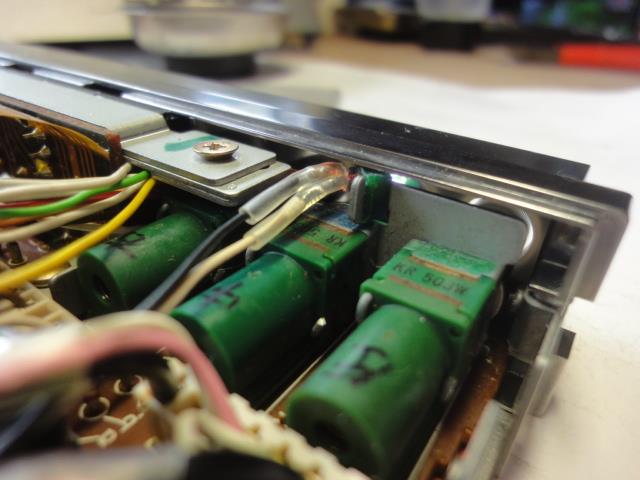

　この頃の製品は、よく可変抵抗器がちゃがまって（故障）おります・・・。


　パイオニア製だけでなく、この仕様の可変抵抗器を使用している製品は、音が出ないなどのトラブルがよくありますぜよ・・・。























































　残念ながらEQ-003は、３個も使われていますので、修理が大変でごあんす・・・。

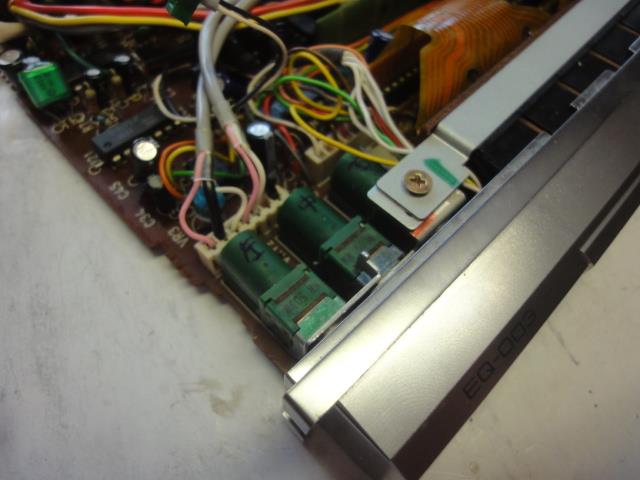

　取り外す前に、位置をメモしておきます。

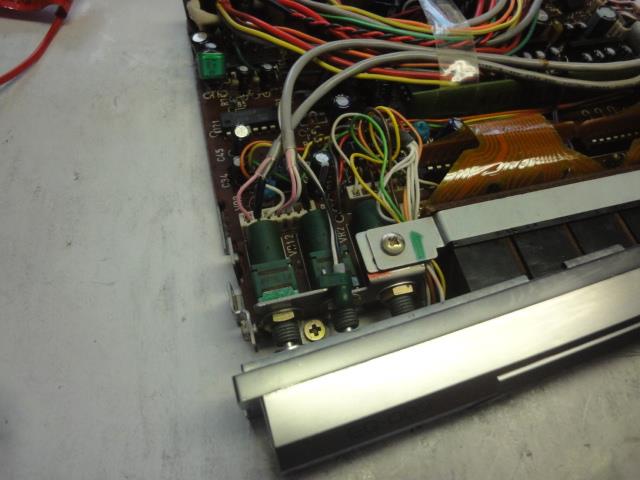

　中側と右側が入れ替わっても同じ仕様ですので、問題ございませんが、左側（写真では右側）が入れ替わったら、ノーマルと別物になりますので、注意です。。












































　ムギ球交換しましたが、周りが明るすぎて点灯しているか分かりませんねー・・・。


　(笑)











　

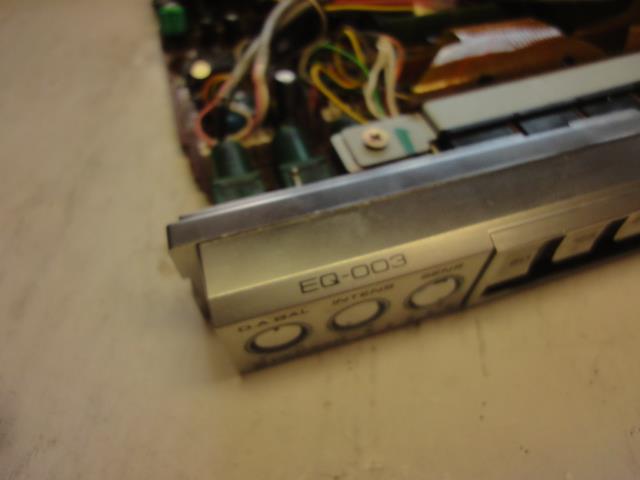

　清掃もしましたので、そこそこ綺麗に仕上がりました。


　またこれで１台、完動品が世の中に出回るようになりました・・・。


　素晴らしい・・・。
