昨日は米太郎一家の地鎮祭ということで都内に出かけていました。

うまい具合に天気予報がずれて、なんとか雨が降らずに祝うことが出来ました。

鍬入れの儀では米太郎とエルちゃんもやらせていただいて大喜びでした。



夏の終わり頃にはここ

からお引っ越し出来るでしょうか。

夕食はお祝いを兼ねてみんなで焼肉でした♪

V40のharman/kardonプレミアム・サウンド・オーディオシステムは130Wx5のアンプと、センタースピーカーを含む10個のスピーカーで構成されています。

このクラスのクルマにしては贅沢ですが、残念ながら走行中はどうしても低音がマスキングされてしまい、少々物足りなくなってしまいます。

ではどうするか・・・

実は先日のTVキャンセラー取付けで、ダッシュボード内に収納されているのはナビヘッドユニット(IAM:Integrated Audio Module)のみで、アンプ部は別に設置されていることが判明。
これはIAMの後ろ側コネクタを外した際に、スピーカー線が無かったことと、光ケーブルが使われていることから推察したものです。


ではどこにあるのか・・・

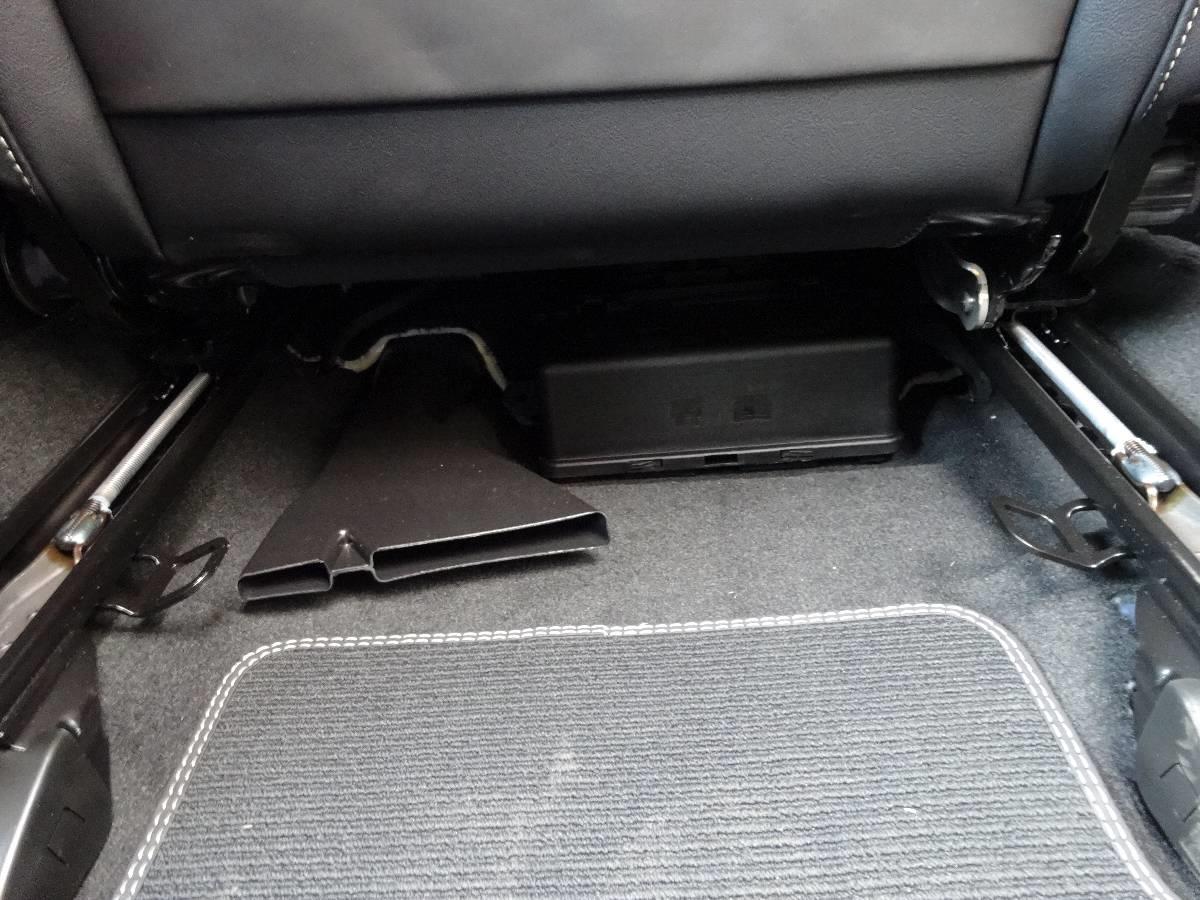

先ずは運転席の下を覗いてみます。
何か黒いものが2つあります。

1つは後部座席へのエアコン吹き出し口でした。もう1つはカバーを外してみるとフューズボックスでした。


続いて助手席下を覗いてみます。
ありました！。エアコン吹き出し口と、でっかい放熱器が付いたオーディオアンプ(AUD)です。


雰囲気からすると緑色の16pinコネクタがスピーカー用らしいと当たりをつけました。
続いてネットでピンアサインを調べます。
海外のVOLVOフォーラムでやっと見つけ出しました。
その文章をEXCELで図化してみました。


ここまでくれば、シンプルにサブウーファー設置が簡単です。
幸いにもインプレッサでKENWOOD製を使用していましたので、それを流用することにしました。

（続く）

箱替え時恒例のTVキャンセラーを取付けました。

使用したのはpb社のCMM-VLHA と、オプションスイッチのCMM-MSW です。

先ずはバラす周辺をしっかりと養生します。新車の内装を傷だらけにしたくありませんからね。

この製品はV40側のハーネスをカットすることはありませんが、欧州車でよく使われている、特殊なコネクタ群からピンを数本外して、付属ハーネスを割り込ませたりする必要があるので、このへんは慣れない方には少しばかり抵抗があるかもしれません。

コーディングで設定できれば楽なんですけどね。。。

整備手帳にアップしました。

連れ合いのFREEDに、先日タイムセールで購入したドラレコを取付けました。

・・・と、その前に、せっかくなのでV40に仮装着して走行動画を撮ってみました^^;

メモリーカードをPCで再生。その画質の良さにびっくりしてしまいました。
相手の車のナンバーも動画を一時停止して見ればはっきりと分かりますね。
こりゃすごいや。

性能がすごいことはわかったのですが、車両への取付がイマイチ・・・

ドラレコは吸盤でフロントウインドウに貼り付けるタイプなのですが、走行中に吸盤が外れて落ちるのも嫌なので、吸盤裏全体に薄くハンドクリームを塗りつけてから装着しました。クリームが吸盤とガラスの間の微小な穴を塞いでくれるので、吸盤内の真空状態が保たれやすくなります。


このコードはフロントウインドウ上部と天井内装の間に押し込んで運転席側に走り、Aピラーの上を少しだけ横切ってAピラーとボディ境界のシールゴムの中に押し込みました。

コードを通すために内装を外すことは一切やっていません。

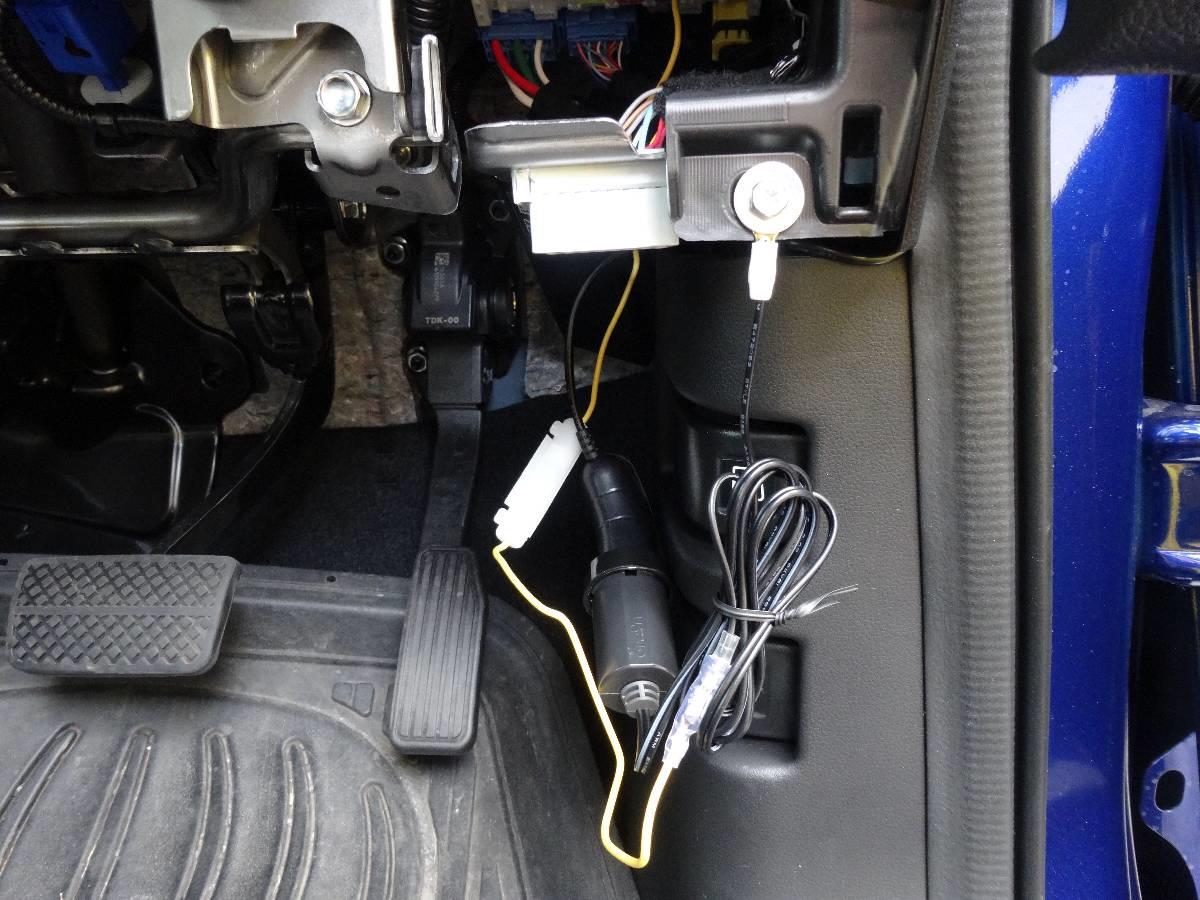

ACC電源は運転席側コンソール下側（ETCの裏側付近）にあるフューズボックスからとりだしました。


No.36(20A)のヒューズを抜いて、市販の電源取り出しフューズと差し替えました。


このフューズを見つけるのにフューズ配置図を探したらこんなところに入ってました＾＾；


これに市販のシガーソケットを接続してACC（＋）側はOK。


GND側はドライバーロワパネル内のボルトを利用しました。


電源コードの余りとシガーソケットをどう処理しようかと思いましたが、うまい事にロワパネル奥右側にポケット状の空間があったので、そこに押し込んで誤魔化しました。


ドラレコ取付完了後、ついでなのでFREEDのスタッドレスタイヤを夏タイヤに履き替えました。

FREEDのホイール・タイヤ重量は軽いので作業が楽チンでした。
スポーツタイヤを履いたV40はこうは逝かないでしょうね。。。

ラゲッジ内に洗車用品などを場所を取らずに保管しておきたくて、純正のネットポケットを装着してみました。

A45 AMGでは市販の汎用ネットをネジで取り付けていましたが、やはり純正品は見栄えがいいです♪

整備手帳にアップしました。
