大晦日なのに、こんなことしています。

YoutubeでICもトランジスターも使わないで出来るLEDのVUメーターを見つけたので作成して、この間の300円スピーカーに取り付けてみました。

部品は以前、Amazonで買った抵抗やらコンデンサーやら沢山入ってる電子部品セットで間に合いました。

これ電源いらずでスピーカー端子に接続するだけで光ります！

原理は良くわかりませんが・・・一応材料を
LED　9個
抵抗(470Ω)　9個
ダイオード(1N4148)　9個
電解コンデンサ(470uF) 2個
ダイオード(1N4007)　2個
回路図は「NO IC NO TRANSISTOR LED VU METER」あたりでググって下さい。



スピーカー端子に接続なのでボリュームを下げると１，２個ぐらいしか光りませんが・・・

ブルートゥーススピーカー作るのに分解したVAIOのバッテリーの使いみちを考えてリチウム電池を充電出来る基板を買ってみました。

USB電源でリチウム電池を充電できる基板です。

さらにリチウム電池の電圧を上げる昇圧器も買いました。
リチウム電池は3.6Vくらいなので5Vとかに上げる物です。
（可変抵抗器で電圧の調整は出来ます）

これにUSB端子でも付ければモバイルバッテリーとかになりそうですね。
（本当は昇圧の方にUSB端子付きのも売っていたが付いていない物を買ってしまった・・・）

これで次の何かの工作の電源に使えそうです（＾＾）


ところでVAIOのバッテリーって中国製なのですね。
中国語のシールが貼ってありました。
本体の方はわかりませんが・・・

前にも300円スピーカーでブルートゥーススピーカー作ったのですけど、人にあげちゃったので、また作りたくなってしまってｗｗ

今回もダイソー300円スピーカーとセリアの木箱、それとブルートゥースアンプ基板。

ブルートゥースアンプ基板は以前Amazonで買ってた物です。
この基盤、もちろんUSB電源だけでもOKなのですがリチウム電池を取り付けるとリチウム電池の充電も出来るようでして・・・

そこで今回、以前もらって液晶を取ってしまったVAIOから、リチウム電池も取ってしまう事にしました。

ネジで分解出来るかなと思いましたが接着剤で止まっているのですね～バリバリと無理やりマイナスドライバーを突っ込みましたｗｗ

一応、充電も出来て、リチウム電池だけで電源も入って大丈夫みたいです。
この基板、音のレベルが低いと、いきなり無音状態になってしまうのですけどね（＾＾；）



外見は、ダイソーのミルクペイントの白を塗ったのですが・・・
汚したくなってｗｗ
緑色を塗って茶色を塗って、ヤスリがけしてアンティーク？にしました。

たぶん同じ市内のYouTuberさんの動画で、私が行ったことのないリサイクルショップを紹介してまして、自宅から一時間ほどの昔ながらのリサイクルショップに行ってみました。

店に人はいなく、入り口に書いてある電話番号に電話をすると隣の家から店主が来るというシステムです（＾＾）
昔は普通に商売していたみたいですが、今はお客も減ってしまったのでしょうね。

「カメラもほぼ売れてしまって」という事でしたが、ショーケースに残っていたKodak Signet 50というカメラを買ってきました。（店主の言い値で2千円）
見たときにシャッターがきれないのは確認したのですが、直るかなと思って・・・

しかし底蓋開けて確認したら、巻き上げの軸が折れていました！
軸はプラみたいでして、経年劣化か無理やり巻き上げたか・・・

そこでちょっとモッタイナイとは思ったのですがレンズを外してEマウントに改造です。
改造はいつものように３DプリンターでEマウント部分を作りました。

シャッター羽は分解して外そうとも思ったのですがバルブにしてシャッターが開いたところでシャッターの場所を固定しました。

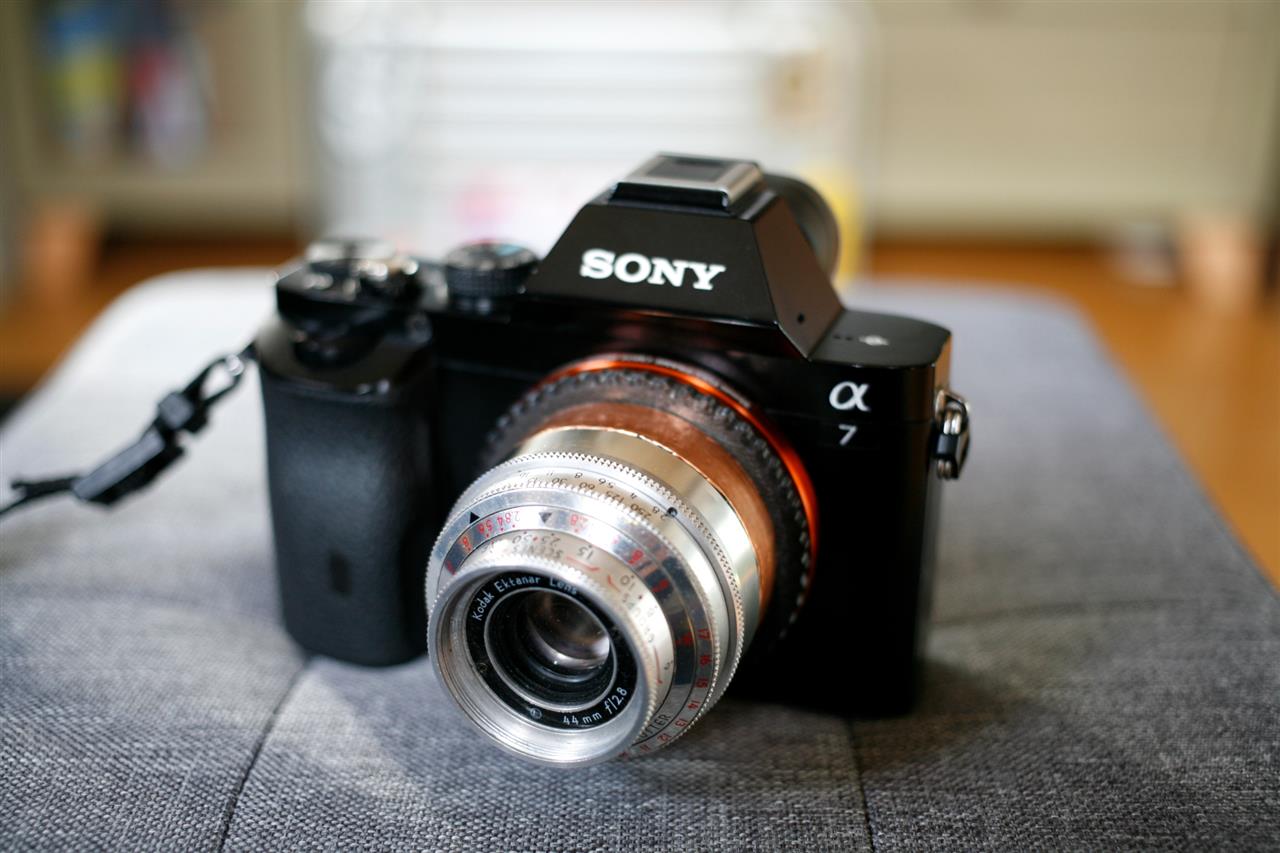

レンズはkodak Ektanar 44mm F2.8











見た目はプラスチックでトイカメラっぽいですが、レンズは金属製で写りは意外とシャープかも、グルグルぼけも良い感じ（＾＾）

写真家でイルコさんのYou Tubeを時々拝見しているのですが、その中でカメラを腰にぶら下げるスタイルがあって、それを３Dプリンターで作成してみることにしました。

家にある三脚のクイックシューを使い、それをベルトにつけたホルダーに差し込む形にしました。

カメラがホルダーから飛び出ないように、何とかクイックシューを固定するメカニズムを作りたかったのですが・・・
差し込みを長くしたら、とりあえず落ちなさそうなので、これで良しとしました。



これは最初に作ったものなのですが、ベルトを通す部分が違う方が良いかと何度か試作を繰り返しました。

別のバージョンはサポート材の関係で縦に設置して印刷しましたが、細長い物を縦に印刷するのは、あまり良くないですね。
出来が悪いです。

結局、最初に設計したものが印刷の仕方も含めて一番良かったかな・・・
とりあえず使い勝手がどんな物なのか試してみます。
