Ｒ２のリアスピーカーは、ドア下に１０～１２ｃｍスピーカーがつけられるようになっています、皆さんがいうとおり今一つなんですよね。

前（ＡＴ）のＲ２ではサテライトスピーカーを後ろのパネルに無理やり取り付けて使っていましたが、むしろその方が音は良かったくらい。ただ、後部座席の人の耳元にスピーカーがくるので後部座席からはうるさいとクレームがあったので、今（ＭＴ）のＲ２では、リアドアに１０ｃｍのリアスピーカーをつけて使っていました。でもイマイチなんですよね、やっぱり。

みんカラで探してみると、バッフルボードを自作してリアハッチに１６ｃｍスピーカーを取り付けされている方がいたので、私もマネしてみました。
リアドアに比べて格段に良くなったので、ブログにアップします。　(^^♪

いつものとおり、時間がなくて悪戦苦闘しながら取り付けたので、写真がありません。

＜用意したもの＞
　・ＭＤＦ材（５ｍｍ厚）　近所のコーナンで７００円程度。
　・Ｍ６のアルミナッター（７個）
　・Ｍ６×２５ｍｍのネジ（７個）
　・１７ｃｍスピーカー（ケンウッドのKFC-RS173）　カバー、スペーサー付き
　・マット（以前、セブンのフロアマットに使用した余り）
　・タッカー（以前、セブンのシートのスポンジ入替の時に使用したダイソーで３００円で購入したもの）
　・接着剤Ｇ１７（適当）
　・スピーカーの裏の鉄板に貼る防振用のスポンジ

①リアハッチにつけてある薄いプラスチックボードのクリップ（７か所）を外し、
　ボードを取り外す。
②ＭＤＦ材（５ｍｍ厚）を用意して、ボードの形に切り落とす。
③リアハッチの７か所のクリップの穴を９ｍｍドリルで広げ、Ｍ６のアルミのナッター（７か所）を入れる。
④プラスチックボートを②のＭＤＦ材に当てがって、Ｍ６ボルトの穴（７か所）をマークして穴あけする。

今回、１７ｃｍのケンウッドのKFC-RS173　カバー、スペーサー付きを〇〇オクで３０００円程度で入手したので、これを埋め込みます。なお、リアハッチには、スピーカーを埋め込む深さがあまりないようですが、とりあえずスペーサーがあれば何とかなるかと思い、安易に購入しました。

①でボードを外してみたところ、たしかにワイパーモーターのある部分（運転席側）は、スピーカーを埋め込める深さがありませんでした。。。　(^_-)-☆

暫くあーでもない、こーでもないしながら考えた末、取った行動はスピーカーが
入るように「鉄板をカット」することにしました！

⑤スペーサーはあったものの、状態があまり綺麗ではなかったので使わないこと
とし、ボードの範囲内にスピーカーが収まるかどうかを見ながら、誤って配線をカットしなよう注意して、徐々カットする部分を拡大していきます。

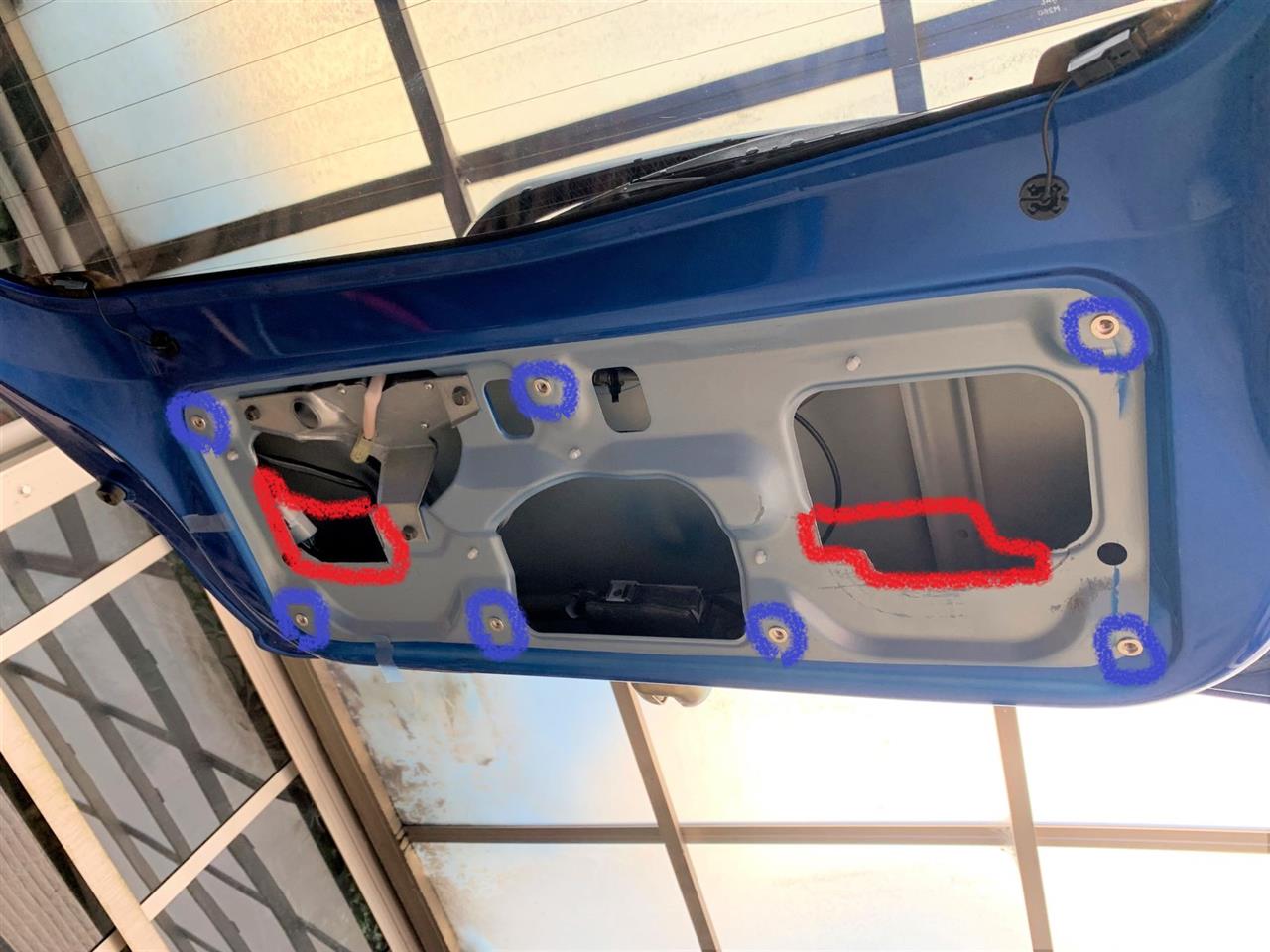

その結果が以下です。（赤い部分をカット、青い部分はＭ６のナッターを入れたところ）



＜運転席側＞


＜助手席側＞


⑥スピーカーの位置が決まったら、ＭＤＦ材のボードにスピーカー部分の穴あけをします。
⑦ボード丸見えだとカットしたアラが目立つので、表面に接着剤（Ｇ１７）を塗り、家にあった灰色マットを少し大きめにカットして張り付けておき、少し乾かした後で、裏側に引っ張りながら、タッカーでバチバチと止めていきます。
⑧スピーカー部分はマットを丸くカットして、スピーカーの取付ネジ部にかぶらないよう表面の端をタッカーで止めます。

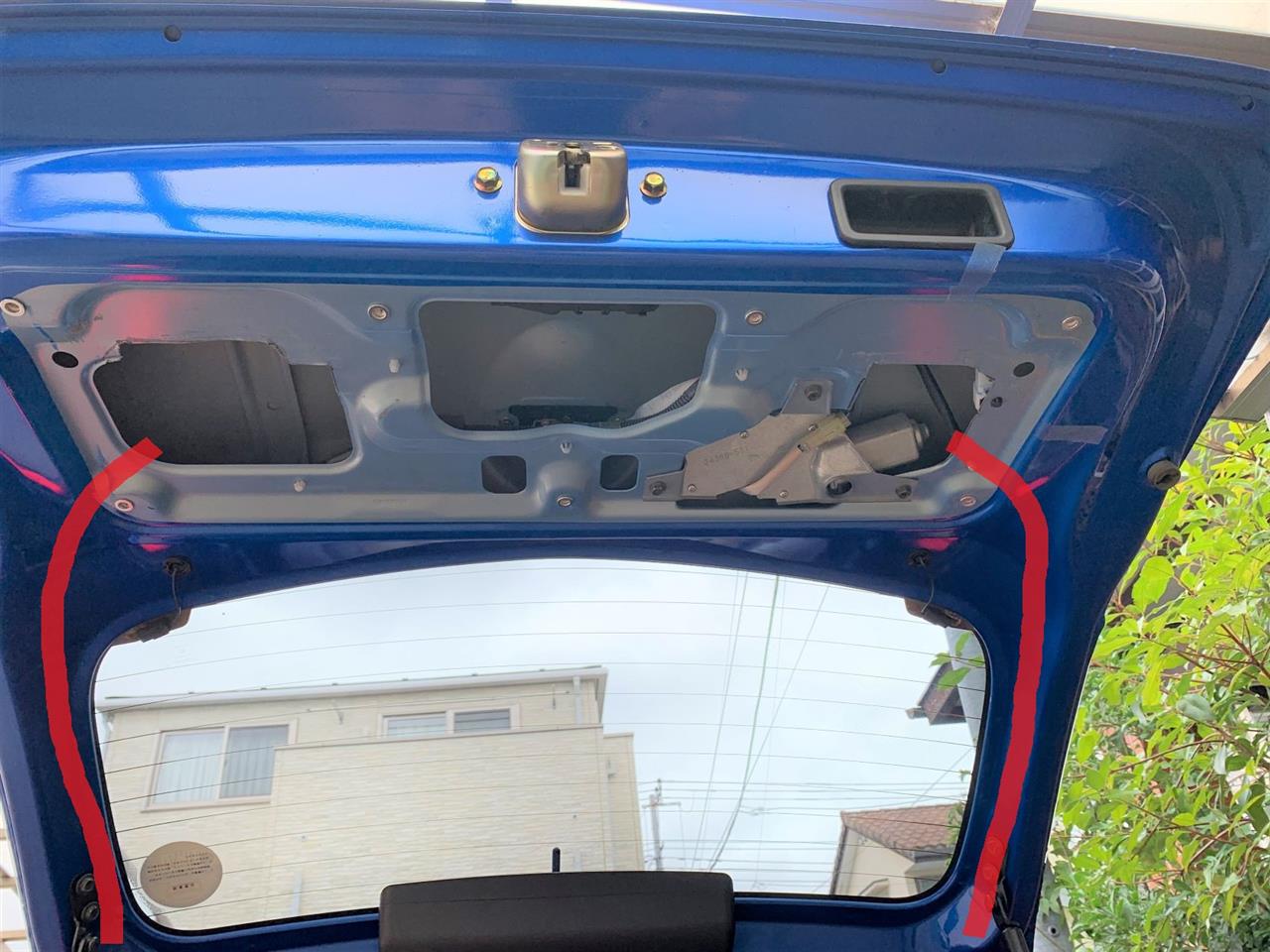

⑨スピーカーの配線は、リアハッチ（両側）の防水ゴムに配線が通っているので、エーモンの配線通しを使って、左右それぞれでそこにスピーカー配線を通しました。（以下の赤い部分ですが、ハッチ内、ガラスの横が狭く、通すのが大変です）



※リアドアのスピーカーに配線がいっていたので、一旦、それらを外していますが、掲載は省略します。

⑩スピーカーの後ろの鉄板部分に防振用のスポンジを張り付けます。

あとはボードにスピーカーをネジで取り付け、内装等も戻して完成です！
何となく純正風っぽく違和感なく取り付けできたと思います。



今までリアがあまり聞こえていなかったのが、かなり聞こえるようになったのでこれから調整していきますが、それだけ効果があったということですね。調整後が楽しみです。
