7/14MHzのワイヤーダイポールアンテナ　張り直し

自分が適当に考えて、張っていた　7/14MHzのワイヤーダイポールアンテナです。

特に14MHzのエレメントは、雨樋を切ったプレートをスペーサーにして、アンテナマストのステー線にぶら下げていただけでした。

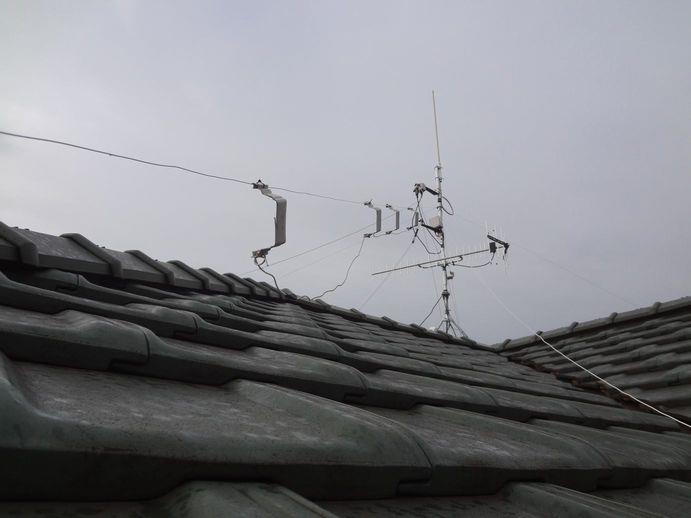

（写真は設置直後の異常のない写真）


このプレートが今年の初頭の強風を受けて振り回され、北側のエレメントが7MHzのエレメントとステー線に絡んでしまい、SWRが下がらなくなり、電波7/14MHzに出られなくなっていました。

この週末に補修にかかろうかと先輩に相談していましたが、明日からずっと雨で屋根に上がれないから今日　日が暮れる前にやろうという話になりました。

今日　自分はフレックスタイムで早退して、先輩に来てもらい二階の屋根に上がって貰って、線絡みを解いてもらい、このプレートを撤去し、先端にモノクレナロープを繋いでベランダ側の雨樋金具と家の東側の旗竿に結び付けて張り直しました。

14MHzの指向性はちょっと北側にずれますが、SWRがばっちり下がりました。

7MHzの共振周波数はアマチュアバンドより下ですが、無線機のSWR計で測っても電信周波数あたりにでは問題ありません。

（アンテナアナライザー）


（IC7300M　ATU未使用　実測）


14MHzの共振周波数は14.048MHzの電信周波数あたりです。無線機のSWR計で測っても問題ありません。

（アンテナアナライザー）


（IC7300M　ATU未使用　実測）


張り直し後の写真はありません。

ちょっと14MHzのビーム方向は変わりましたが、安心して7/14MHzにでることができるようになりました。
