内蔵スピーカーが死んでたので、ヤフオクで入手。
9cm 8Ω 3W 2個 300円
取り付け穴があるやつが欲しかったが無かった。



左側奥が純正、

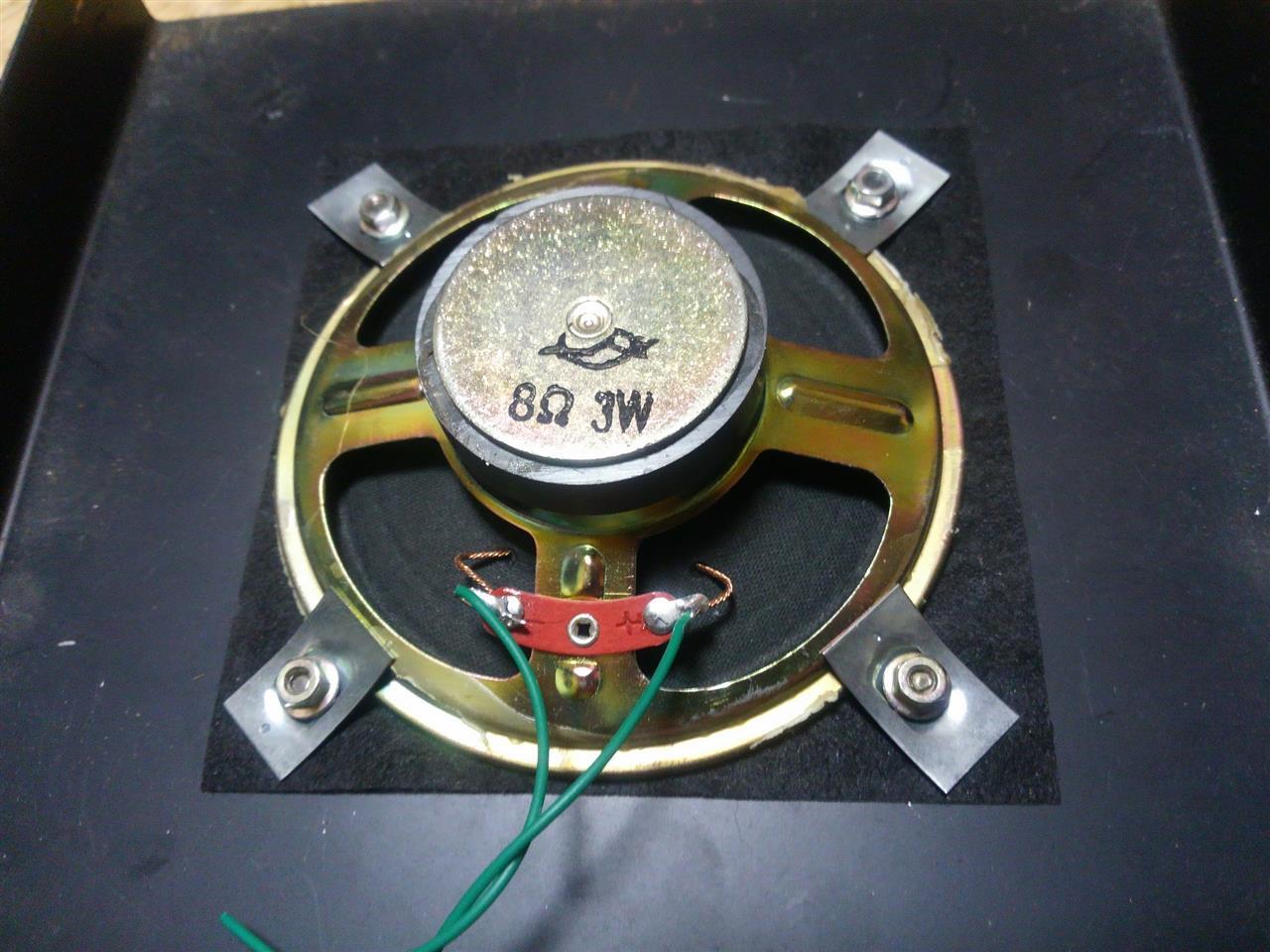

とりあえず工具箱にあった車用のスピードナットで固定

室内なので雑音だけですがしっかり鳴りました

CB機改造 Ranger VX-1 のAM/FM 28～29MHzの再調整を、
またまたふくいZ136局にやっていただきました。

今回はアンテナアナライザにアンテナ付けて発振器代わりにしてそれを受信して調整しました。
調整後はFMもかなりいい感じに受信できます。

後は内部スピーカーが死んでるのと、
入手時点でスケルチ回路が無効になっていて、スーパー変調に改造しかけたような感じで
FMで電波がないときノイズがうるさいので復活させたいです。

CB機を28MHz用に水晶交換しましたが、
まだ27MHzの受信用に水晶が残っているので
誤って送信しないように改造しました。


バンド切り替えのAとBをアマ無線の28～29MHz、CとDを27MHzにしました。

今回はCとDの時はマイクのプラス側(送信リレー)を遮断するようにリレーを追加します。
確認するとバンド切り替えSWの出力は3.5Vでした。
手持ちのリレーは12Vなので直接リレーは駆動できない、そこでトランジスターを追加して3.5Vで切り替えれるようにしました。
回路はこんな感じ、手持ち2SC1815のトランジスター、抵抗4Kと10K、逆流防止にダイオード使用


コンパクトに収めて

これで27MHzは送信不可になりました。

無線機の調整するのに、アンテナ接続せず代わりにダミーロードを買えばよいのですが。

試しに自作してみました。


材料は
510Ω 3W 10本(5Wが無かったので) 400円
MJコネクター(ケースナット止め) 315円
アルミダイキャストケース 600円


ケースに穴明け、コネクター止め


抵抗を並列に基板に挟んでハンダ付、
マイナス側に金属板を当ててケースに固定(放熱対策)


適当に作ったわりに見栄え良く出来ました。

前回CB無線機(Ranger VX-1)をアマチュア無線用にAM帯の水晶交換しました。

今回はFM帯用に38.225MHzの水晶特注したのが届いたのでさっそく交換。


ふくいZ136局(ライセンスフリーラジオの自称コールサイン)の手を借りて調整しました。
自分で調整はしてましたが不完全で今回はかなりよくなりました。


Eスポ(電離層)が発生してたので九州のアマ無線局がはっきり受信できました。

またまた、ふくいZ136局のお世話になりました。
