27MHzCB無線機をアマチュア無線用の28MHzに改造しました。
CB無線機は「Ranger VX-1」でAM/FM両方使えます。

28MHz(AM)は水晶を37.500MHzに交換します、
29MHz(FM)は水晶が38.225MHzの特注なのでまだ入手していません。

今回入手した水晶は激安(5個200円)で足がリード線ですが無線機はソケット式、
加工が必要。

汎用基板を水晶の幅にカット、
1mm銅線をハンダ付けして足にしました、
水晶を銅線にハンダ付けして隙間をホットボンドで固定。

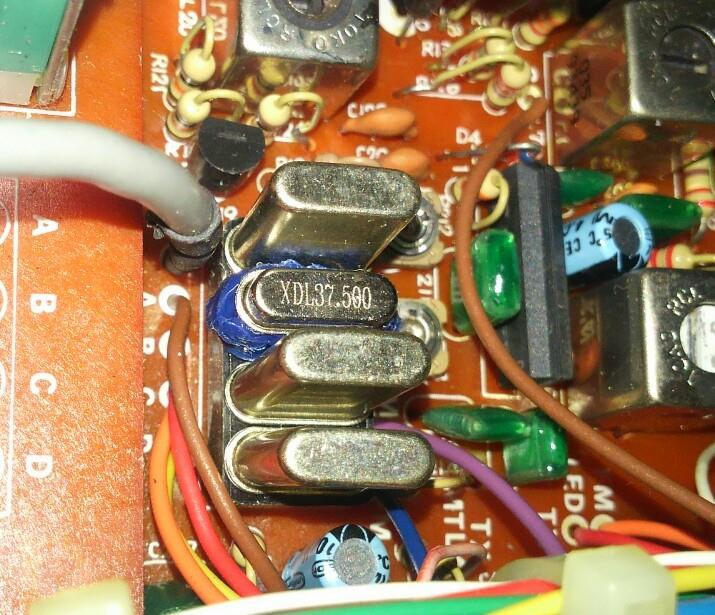

水晶を取り付け


水晶交換前と後の周波数一覧
呼び出し周波数は、
AMは 7ch 28.305MHz。
FMは30ch 29.300MHzの予定


改造(改善ですけど)は他にもありますがとりあえず周波数改造しました。

あとは無線機の電源コードを車に取り付け(分岐)済なので、自作アンテナを無線機つないでSWR調整後に改造した無線機の感度調整しないといけません。

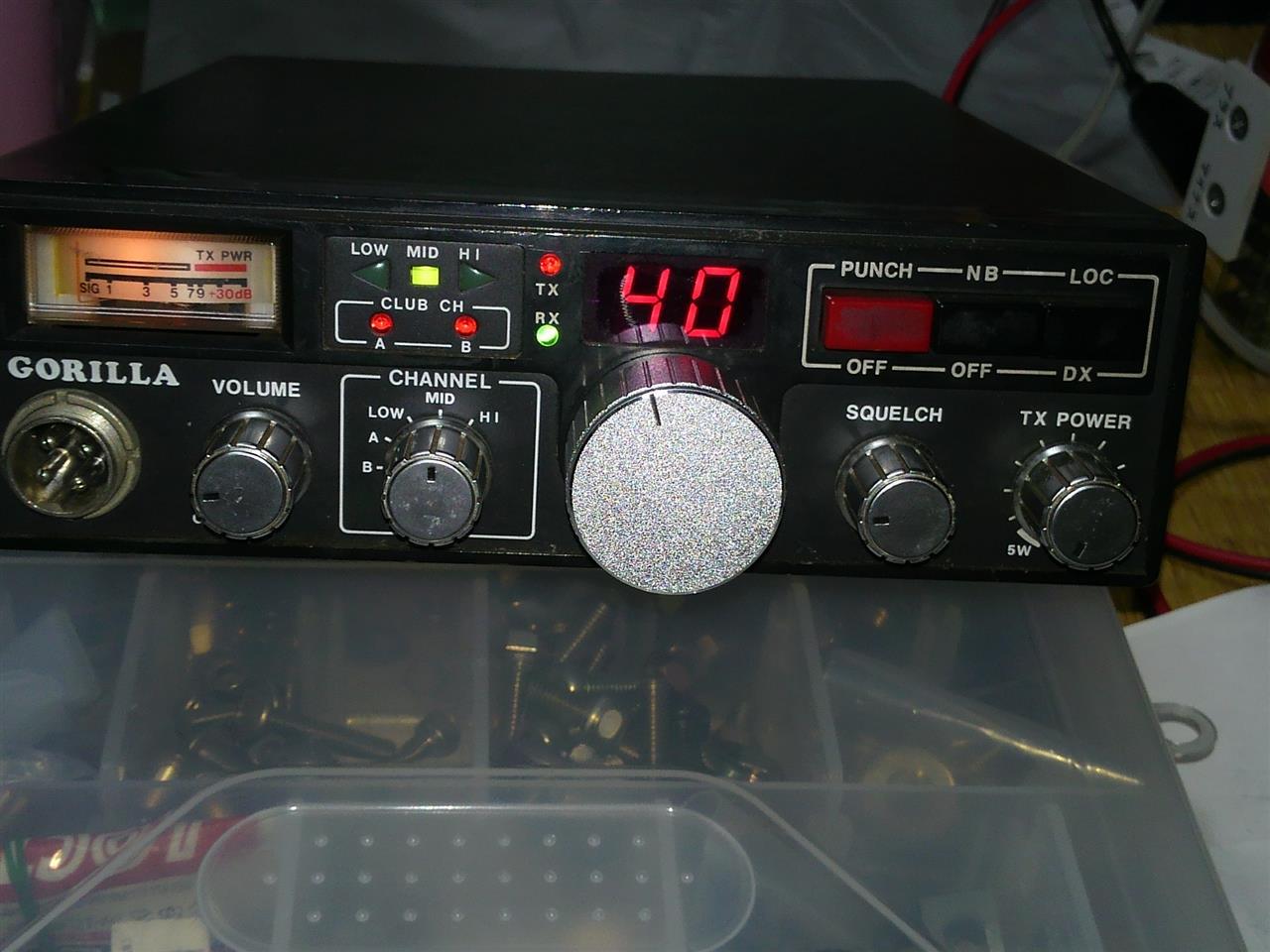

ヤフオクでもう一台27MHzCB無線機「ゴリラ」を落札してしまいました

前回入手したRanger VX-1の兄弟機でAM機専用です

チャンネルつまみが欠損していて、適当なのがないかリサイクルショップを探しました。
残念ながら見つからないので、電子パーツ店で見つけました。

アルミ製で回りに滑り止めの溝が切ってあり、無線機のつまみに良く似てます。

サイズは直径2mm、厚み3mm大きい


取り付けはボリュームの軸がわずか短く板を当てて締め付けました
回し易く高級感がある感じ～

144/433MHzのアンテナと余りのアンテナを合体、
29MHzは1/4波長が245cmなので
全長218cmで根本のコイルを34cmにしてみました。
アンテナアナライザーで測定すると31.5MHzに同調。
もっとコイルを長くしないといけませんがこれ以上は根本に入りません。

今回は中間コイルをもっと長いのにして見ました。
元のは直径4.5cmなのでエナメル線1mmを7.5cm径の2回巻きで試し。

この後1回巻きで結果は良かったので1.8mm径ピアノ線で作ったら短かい方に値が変化してしまい、
長めに作り直し。直径を10.5cmに変更



これでアナライザー上では予定通りに出来ました。
27.8～30.8MHzまでSWR1.5以内に収まってます。
後は無線つないでSWR測定して調整すれば完成です。

ふくいZ136局さんにいろいろ聞きましたが、とにかく計算通りにはいかないので何度となくトライするしかないようです。
