セリア100円シガーUSB充電器でモバイルバッテリー5Vを12Vにする昇圧回路出来ました。

手のひらサイズ、3.5×5.5×2cm

ケーブルは100均のPSP用USB充電を流用しました。


アマ無線のトランシーバー充電に使えますが、
肝心のトランシーバー行方不明。

知り合いの局長さんから
モバイルバッテリーの5Vから12Vに昇圧していざと言うときトランシーバーの充電に使えるDC-DCコンバーターの記事を教えてもらい、さっそくネットで同様の記事を捜して見ました。
100円ショップのシガー充電器を昇圧回路に流用するのを見つけました。

以前の記事なので同じ充電器はありません。
使用したシガーソケット充電器はセリアのUSB出力800mAタイプでひと昔前の大きめのタイプです。
最近のは小型化して部品がチップタイプで流用するのには大変そう。

分解して部品をはんだゴテで外します

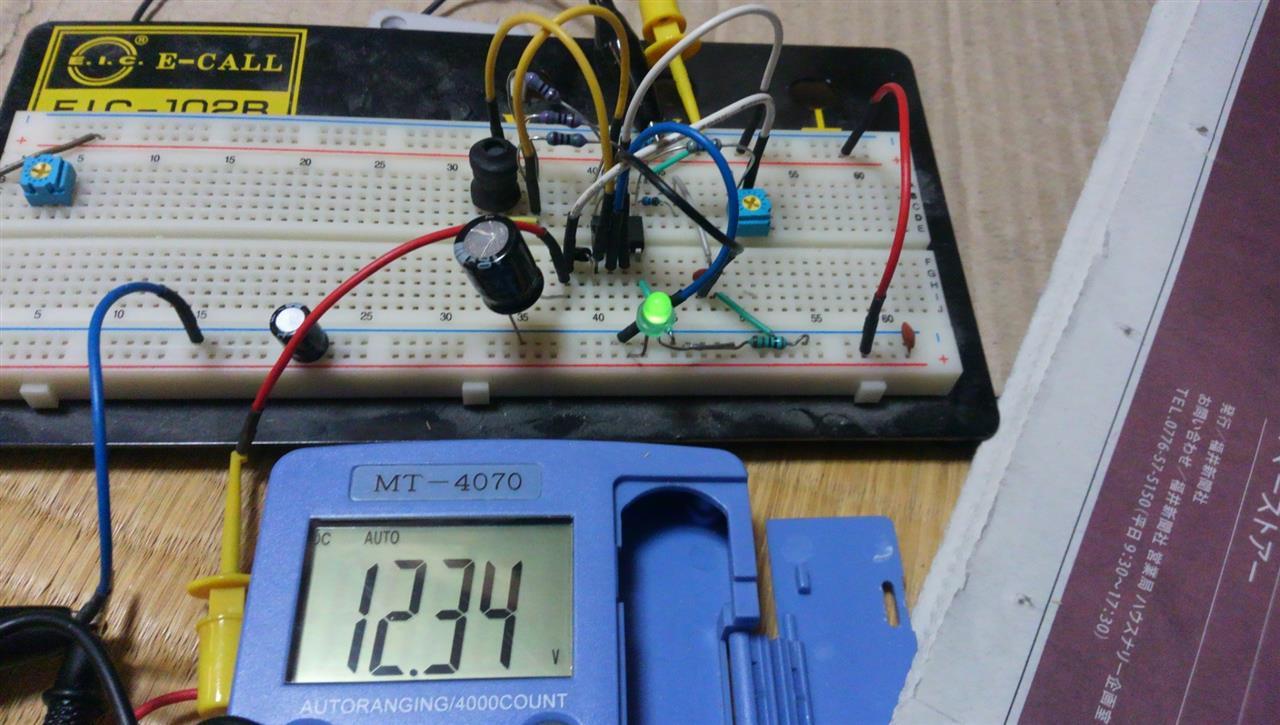

念のためネットで捜した昇圧回路を参考にブレッドボードで配線して見ました
出力電圧調整用に新たに可変抵抗を追加しますが元々の抵抗は1.3KΩなので
出力電圧=1.25*(1+(可変抵抗/1.3))
5Vから12Vだと逆算して ((12/1.25)-1)*1.3=11.8KΩ
中途半端なので1.3KΩを1KΩにすると8.6KΩとなり10KΩの可変抵抗が使えます
出力電流ははっきり分かりませんが400mA未満でしょうか



ケースやユニバーサル基板は手持ちを利用
モバイルバッテリーからの接続コードは100均のPSP用USB充電ケーブル(EIAJ2タイプ)
電子パーツ店で出力ジャックは2.5mmタイプ、プラグはコードネジ止めタイプ(付け替えできるので)

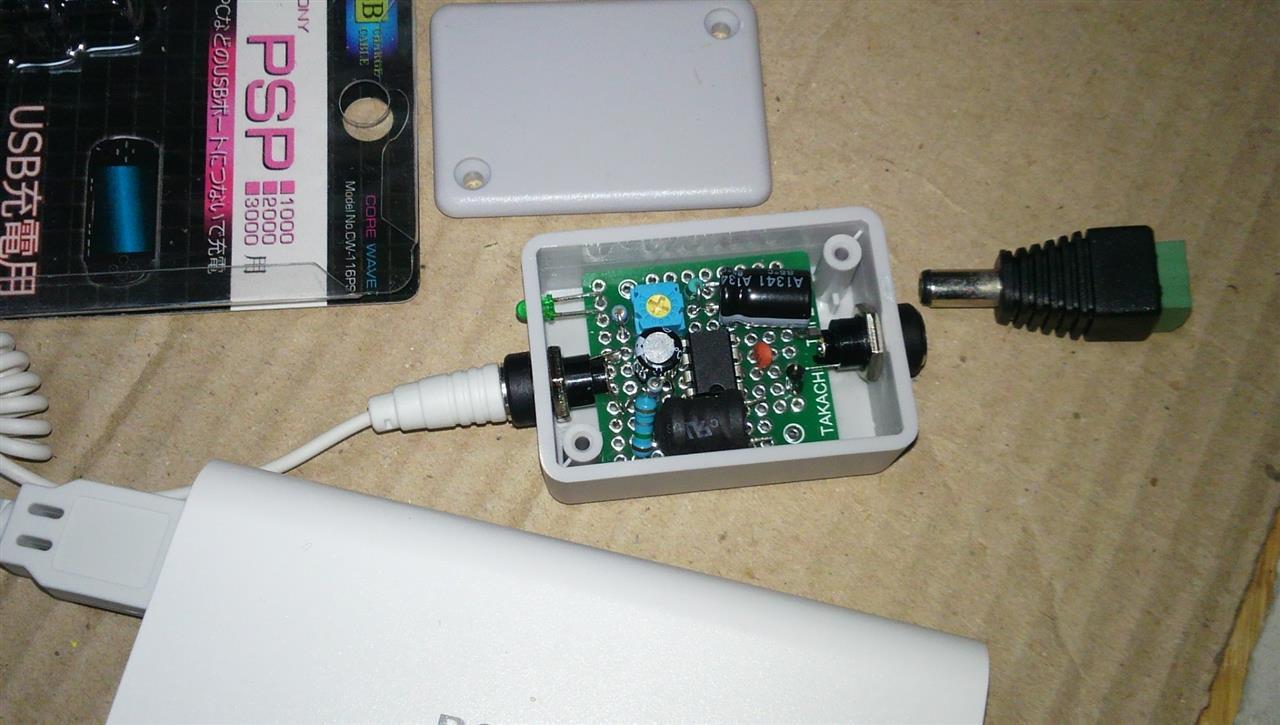

とりあえず手持ちのケースに納めるのに手間取り仮組してイメージだけ、なかなかコンパクトに出来ました。
はんだ付けは後日に。

CB機28MHz改造してTSS保証認定されたので次は無線局の変更を総務省の電子申請で申請しました。

こちらは５日で審査終了、早かったです。
審査中に免許状の返信封筒を管轄の総合通信局に送付してありますので、届くのを待つだけです。

3.7V700mAリチウムイオンバッテリーが死んでるBluetoothスピーカーBSB-03BW。
(すでに倒産して生産していません)
USB充電ジャックは付いてますが充電しながらではBluetoothは機能しません。



そこでACアダプターのジャックEIAJ2を追加しました。
分解は両側のシルバーのリング状の飾りを外すとネジがあります。
ACアダプターはリサイクルショップで3.5V500mAを入手、


(会社の方いわく5V用だとダイオード2個直列で3.8Vになるそうです)


ジャックから基板側のコネクターに接続しますが、バッテリー用のコネクターは極小で手に入らなかったのでバッテリーのコネクターを切断再利用しました。

バッテリーが入手できたら、スイッチ付けて外部電源とバッテリー切り替えようと思いましたけど室内でしか使用しないのにコストかけるのもどうかと思い保留。
ハンズフリーもできるはずですが接続時エラーが出て使用できませんでした。

会社の方にいただいた大阪日本橋みやげのBluetoothスピーカー(ジャンク扱い)
バッテリーは減って充電用のUSBケーブルつないでもすぐ停止してしまいます。


バッテリーが悪いのか機械が故障してるかわからないので分解して見ることに。

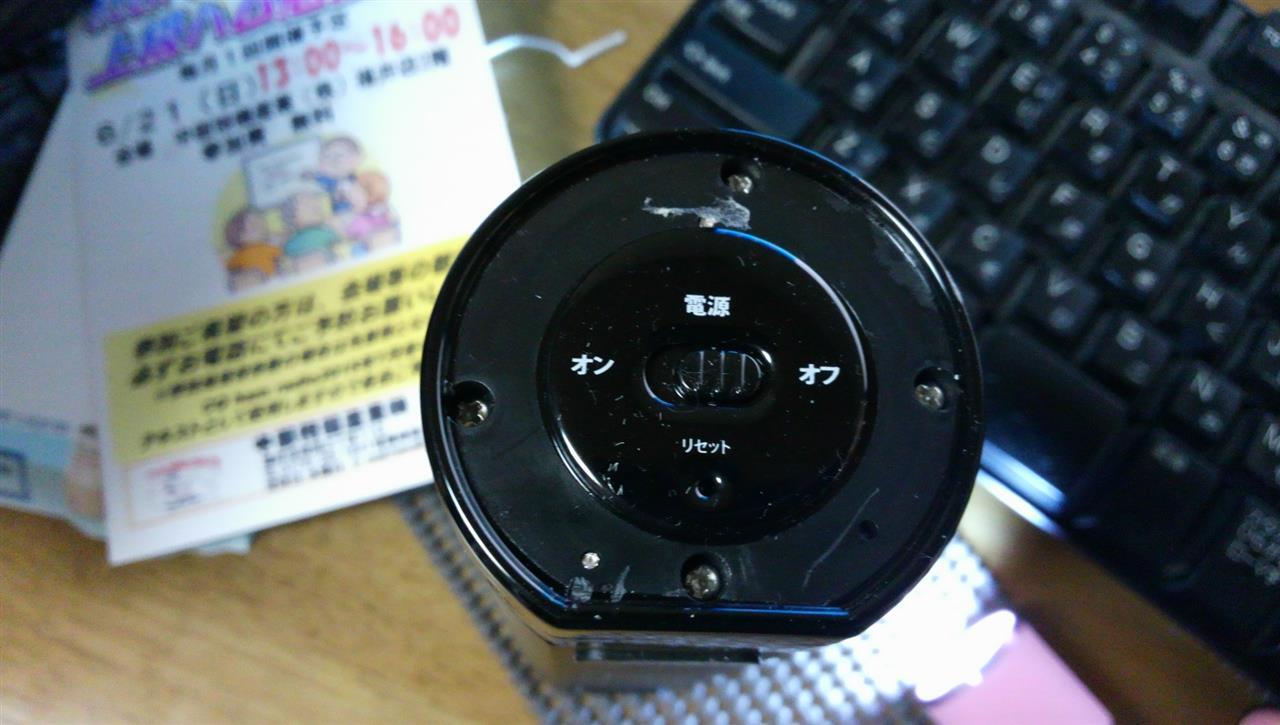

スイッチの部分のシルバーの飾りリングをめくってネジを外すだけ｡
これが分かるのに時間かかりました。

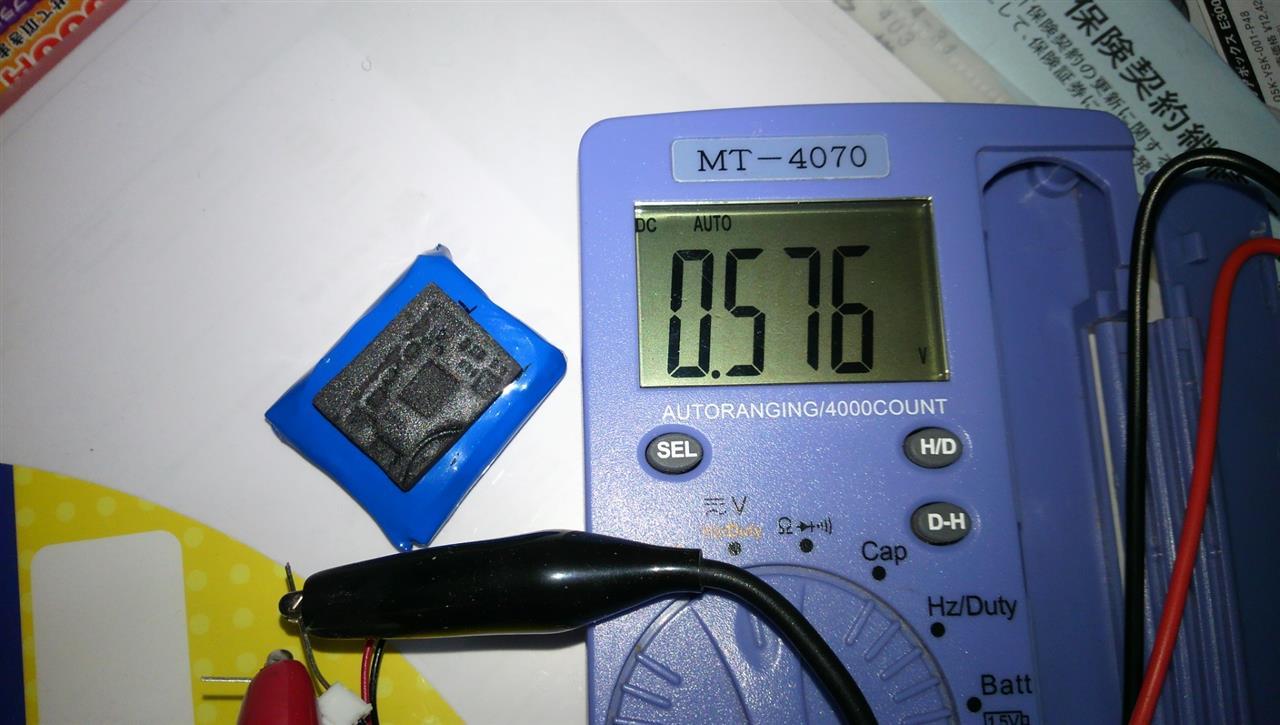

リチウムイオンバッテリーは3.7V700mAですが0.57Vしかありません


スマホの交換したバッテリーがあったので代用してみるとBluetoothは正常に動作しました。
音もしっかりしていい音しました。

単なるバッテリーの交換で治りそうです、
バッテリー交換か外部電源に改造するかリサイクルショップ巡りして決めようと思います。
