ネットにバイクのインカム用にナビやオーディオやレーダー音声等をミックスするアンプ自作がありました、他にBluetoothトランスミッターは必要ですが。
SENAのSR10持ってるので必要はないけど面白そう

秋月電子のBU7150のアンプモジュール 300円を使用してますが10mm角と小さい、
ステレオモードにするなら配線カットやチップ抵抗外したり大変そう
しかも電子パーツ店には無いので通販で入手しかない

なのでダイソーの300円スピーカーに内蔵してるアンプを流用、
なんと入力配線が左右逆に付いてました

ネットではコンデンサーC3とC4は1μFに変更した方がいいようです

電源は元はUSBの5Vですが単三2本の3Vにします、動作電圧は2V〜5.5V
出力がスピーカーではなくBluetoothトランスミッターなので

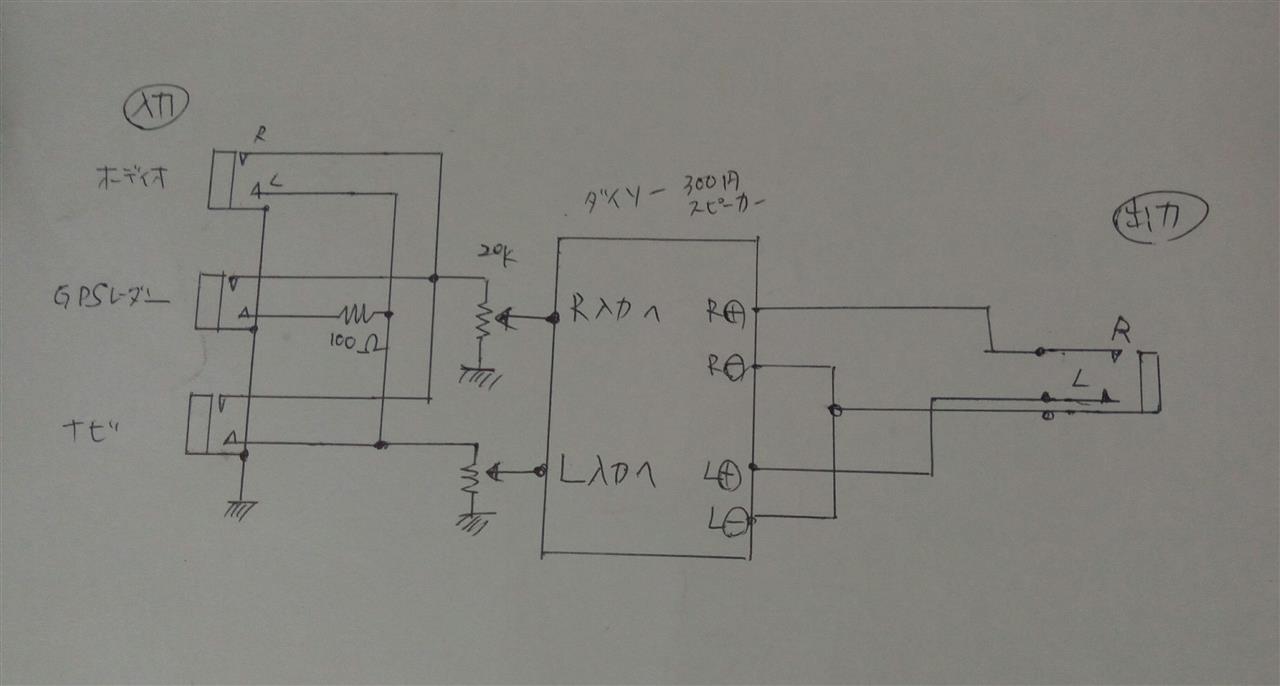

入力部はステレオジャックを並列にして左右チャンネルを2連可変抵抗20kΩ経由でアンプへ、(基板のボリュームは使用しない予定)
GPSレーダー音声はレベル下げるのに100Ω(可変抵抗で試して)を通し
自分はGPSレーダー音声はLチャンネルだけに音声出力してるのでL側だけ入力しました




ケースはタカチのLC115H-M2が在庫切れだったので続きは次回

タッチペンをスプレー化するソフト99のエアータッチですが
純正タッチペンは口が広くて合いません


←(最終こんな感じにできました)


ネットにダイソーの18mlスプレーボトル(PET)に塗料詰め替えて流用してるのを見つけました


ボトルの内径が純正タッチペンの口と合いそうなので試しに上部でカットして合わせるとピッタリ

タッチペンが落ちないよう口をテープで固定、手持ちのエアーダスターに付けて試すと見事成功


これで純正タッチペン使えますね
(直接タッチペン突っ込んでもできますがこぼれたりすると嫌なので)

タカスサーキットで開催されたダンロップツーリング&サーキットステーションに行ってきました

サーキット体験は観るだけ、皆さん気持ち良さそうに走行してました
NSRも走行しててひさびさ2サイクルの匂い嗅ぎましたね

粗品はペン型タイヤエアゲージとガラガラくじ外れのうまい棒2本でした

インカムにサインハウスのB+COM使ってますが

ナビやスマホや無線機とレーダー音声ミックスするBluetoothトランスミッター(セナSR10)のペアリングがうまくいかなくなる時があるのを検証したいですがヘルメットかぶるのはイヤなので


ミニUSB(B)をステレオミニプラグに変換するケーブル自作することに
手元にあるUSBケーブルと100均のステレオ延長ケーブル利用
オプション買えば済みますが暇つぶしで

ピンアサインは現物配線つないで確認しました
ハンダ付けは線が細くて拡大鏡無しでしたがなんとか成功
(ケーブルの色は個別に違ってきます)

動作確認はバッチリ
完了

しばらく使ってなかったインパクトドライバーのリチウムイオン電池が空っぽで充電器が反応しませんでした。

バッテリーの電圧はかなり低いけど充電器のインジケーターは充電不可ではありませんでした

5VのACアダプターで直接数十秒通電してから充電器にかけると保護充電中のインジケータ点灯し
しばらくすると充電中になり無事充電完了。

電池の持ちまだわかりませんが、なんとか復活しました。


※自己流ですのでマネしないで下さい
