ハ〇〇オフにあった100円のMP3プレーヤー(2GB)でちょっと遊びました

再生ボタンは２重円状の端子の上にふたが被さって押すと接触して通電します
ボタン押す代わりに信号出力から再生ボタン端子をONできるか挑戦




信号はリバース信号を仮定して

信号ON(Hi)→少し遅れてから、0.何秒か再生ボタンをON(通電)　　[遅延ONタイマー+ワンショット出力]→

信号OFF(LOW)→0.何秒か再生ボタンをON(通電)　[ワンショット出力]


最初再生ボタンの通電はFETでやりましたが電圧降下かうまく再生ボタン通電しても反応しませんでした、結局リレーを通してONしました
(MP3プレーヤーのしくみで複数スイッチを同じ端子を共有して抵抗値の違いでどのスイッチかを判断)

遅延ONとワンショット出力(ONとOFF時)で出来ましたがMP3プレーヤーが時々ストールして反応しなくて再起動するのはちょっと不便かな～

コロナ自粛で3〜4ヶ月ぶりに電子部品買い出しに行きました。

前回の回路確認でミスってブレッドボードをショートさせて2列ほど絶縁不良なのと
前々回の回路部品が残ったままで外すの面倒で

小さめのブレッドボードボードとワイヤー買ってきました
簡単な回路には十分です
あと可変抵抗がすぐにダメになるので補充

T10X36mmLED キャンセラー&ヒートシンク付2個入が特価500円 も購入

バック信号でスイッチオンするのに
シフトレバーをDレンジに入れた(通過)時もオンしないように遅延オン機能のFETリレーをブレッドボードで確認しました

マイナスコントロール用に2SKのFETを使用、
いろいろ探してもあまり無くてトランジスタのみの回路を参考にリレー部分をFETにして

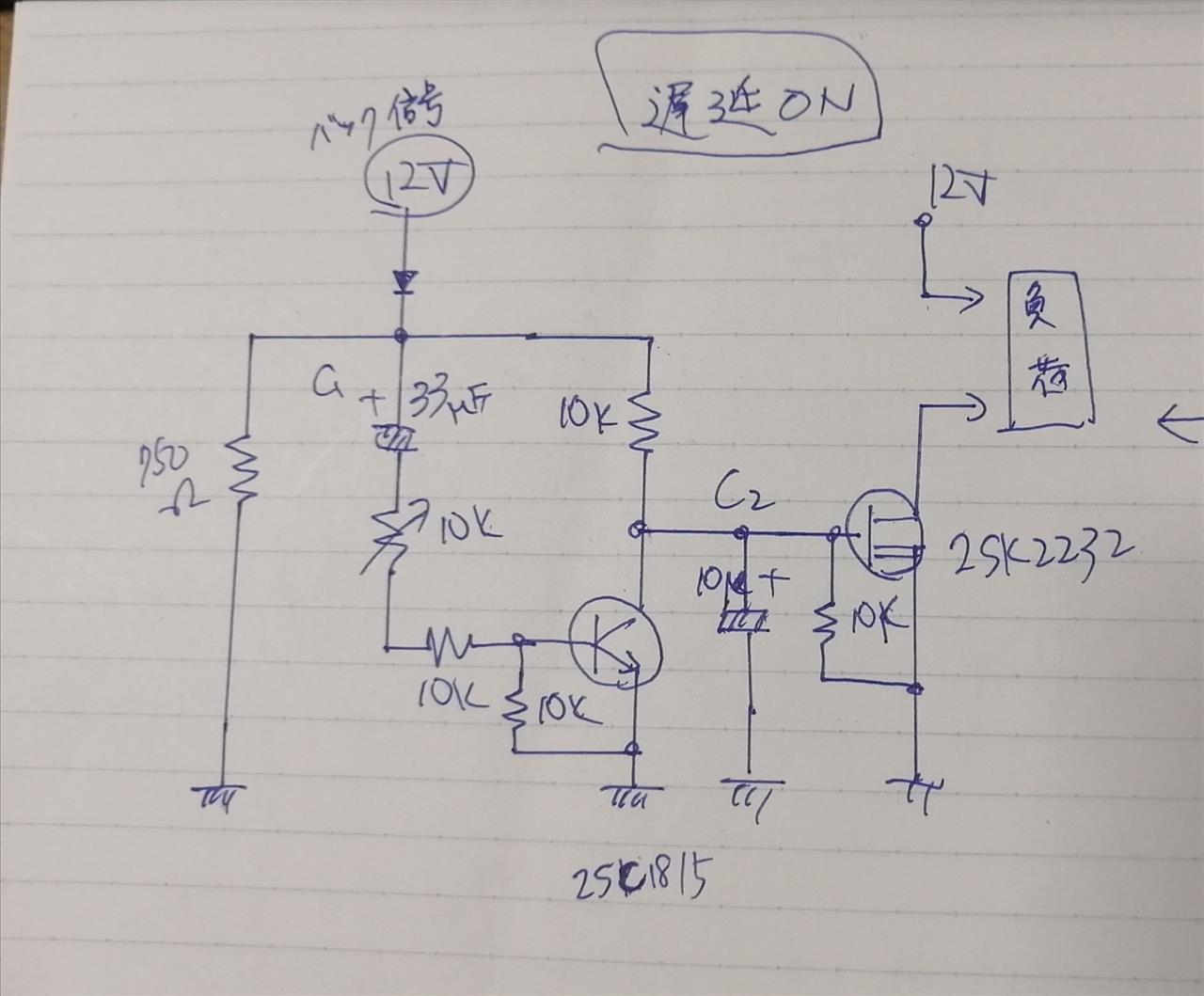

回路図(正しいかはわかりませんが)

ブレッドボードに配線
最初、負荷をLEDでテストしたら、
瞬間リバースON/OFFするとLEDが一瞬チラツキましたが
C2のコンデンサーを追加したら解決
これで動作確認はOKでした
(あくまで自己流ですので)

次はこれで動作させる物の部品を入手しないといけません

※追記
　Golf7のバック信号はシフトレバーの[R]インジケーター信号(赤/紫)を使用する場合、マイナスコントロールなので2SAトランジスターで出力反転が必要
(エーモンで出力反転ユニットがありますが)

前回バニティミラーのランプ不具合でミラーカバーのスイッチ不良確認中に誤ってミラー押して割れてしまいました

とりあえず修理して見ます
前回分解してるのでサンバイザーは簡単に取り外しできました




●まずは割れたミラーを撤去、フタはミラーの位置より中に押し込み斜めにしながらなんとか外れました
(あくまで応急的)

バニティミラーを復活するのに100均の24X18cmのミラーを流用、ガラスカッターで切り出します
サイズは13X6.8cmですがサンバイザー分解せずにはめるために縦を1mm以上短か目にカットしました

●バニティミラーのランプ不具合はふたの上部がうまくスイッチに接触しないのが原因で2mmほど内側に出るように不要なメンバーズカードをカットして接触部裏側に瞬間接着、できた段差にもう一枚接着
これでスイッチに接触するようになりました、フタを元に戻します


●ミラーを取付け
ミラー飛散防止に元のミラーの裏に貼り付いてるゴム(?)を移植

ミラーを戻して、縦短くした分は流用した100均ミラーの枠をミラー上端部に挟んで隙間を詰めて固定できました


●サンバイザー元に戻して完了
フタを開けないとランプは点灯しなくなって正常に戻りました


※どうなるか不安でしたがなんとかなりました
　あくまでも例外的な対処でした

以前からサンバイザーを開くとバニティミラーのランプが点灯してしまいます
通常はミラーのフタを開けないとランプ点灯しません

フタのスイッチが接触不良みたいなのでとりあえず外してみました




サンバイザーの根本の外し方を調べましたが
Youtubeでクリップの部分の映像はありますが外国語でよく分かりませんでした

とりあえず分解
バニティミラーのランプを外して内部のサンバイザーのコネクターを外します

根本の前後のカバーを外し

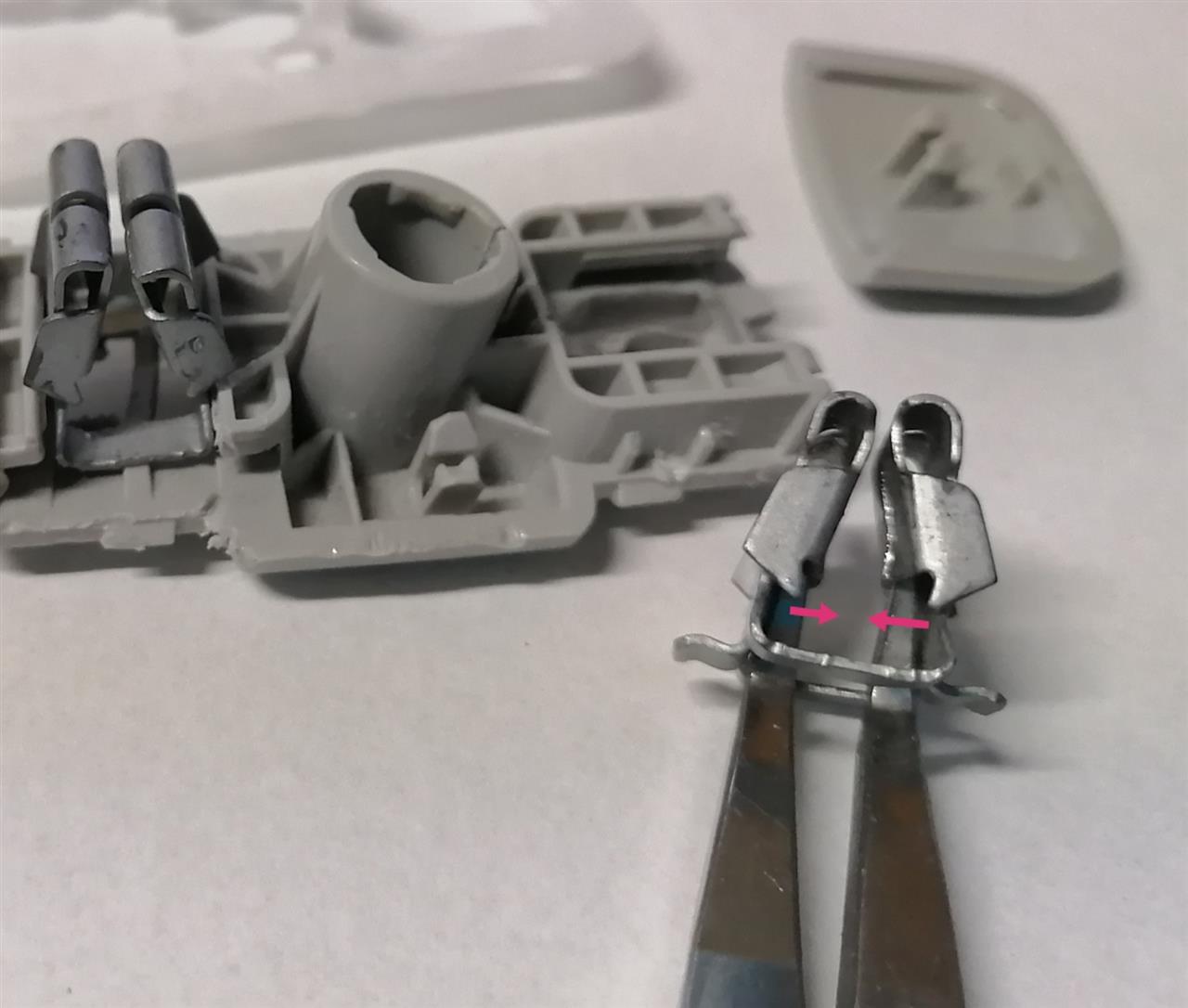

細いプライヤーかマイナスドライバー2本で
クリップのツメを内側に引っ込めるようにして土台を外しました


サンバイザーの棒と土台は単にはまってるので力を入れ引っこ抜けます

棒の根本に穴が2つありますがここで導通が確認できるようになってました

やはりフタを閉めても導通してます
フタの左付近を押すと正常に動作してたので接触不良は間違いありませんが
まわりのカバーを切らないと分解修理は無理ですね

代替品を探すしかなさそうです
交換するにしても分解のし方が分かってないといけないので今回はここまで

※(参考)VW指定のプライヤー　VAS6427 (先端が平たくなってます)------------
