寄り道したリサイクルショップでUSBマイクロスコープ発見
スマホやWindowsで動きます

https://weekly.ascii.jp/elem/000/001/996/1996587/

電子工作とかで基板のチップやハンダのクラック確認するのに使えそうなので300円で購入

アプリCameraFi(2?)はAndroid10 はダメですが11はOK、Windows10は専用アプリインストール
※Windowsのプライバシー設定でカメラのアクセス許可必要

画質は130万画素? 一応使えそうですね

本日(8月2日)2回目の集団ワクチン接種に行きました

嫁さんと子供も小児科で今日でした

2回目は高齢者でも副反応があるようなので明日どうか不安ですね
子供は帰ってから頭痛しているみたいです

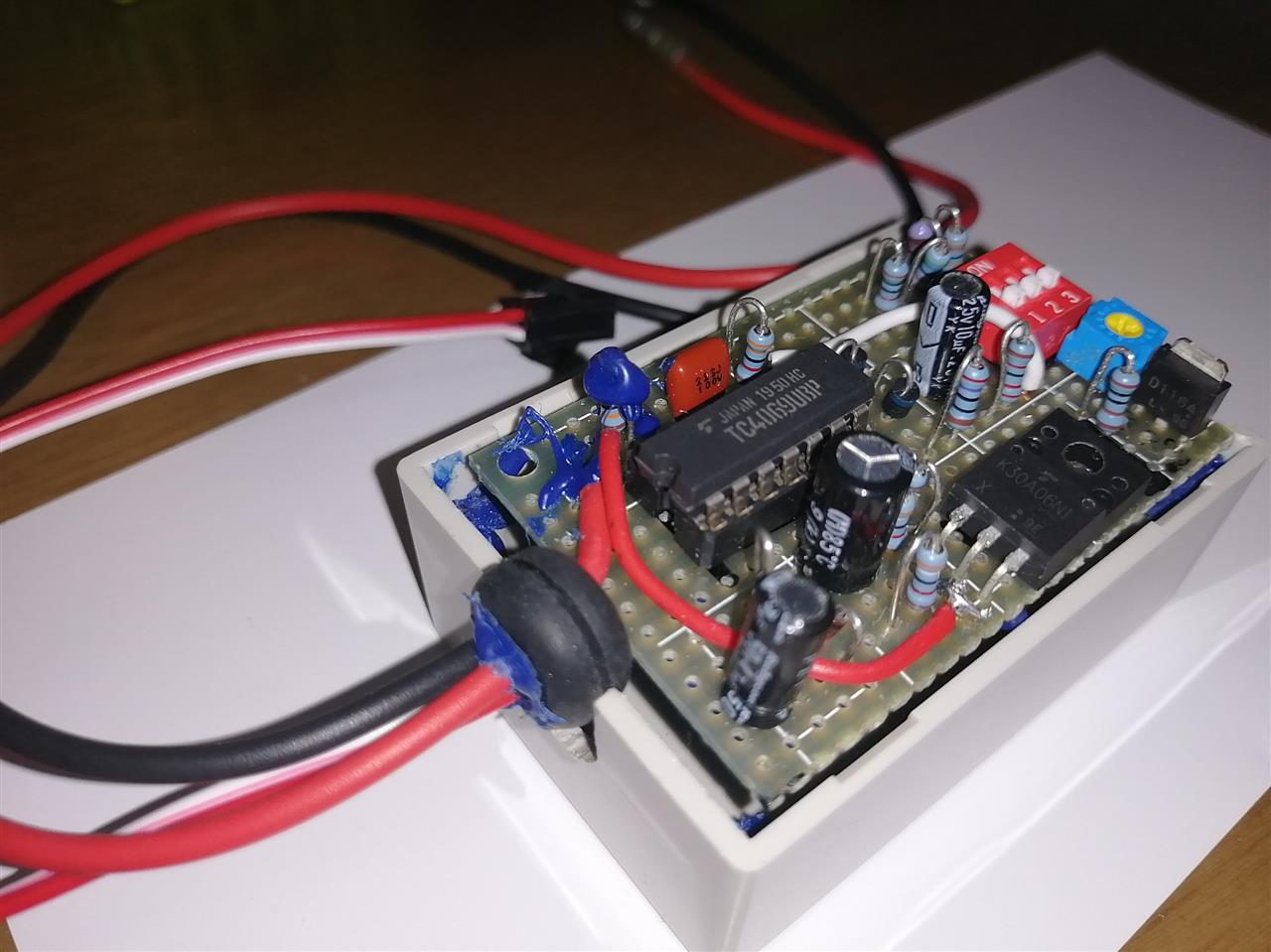

以前リバースチャイム設置にスバルのキーウォーニング流用と同時に基板から回路図書いてて
その後自作してありましたがブログアップしてなかったので








・回路図
　スバル　レガシィのキーウォーニング (88013FC020)のリバースチャイム部


※以下回路変更
実際は一致する抵抗がないので
R11=33kΩ、R6=39kΩ、C5=4.7μF
TR4=2SD1164

音程変更できるように
R11と並列に①56k+10k ②75k ③330kをDIPスイッチで切替可能にしました
(①②VWオプション品、③クラウンを参考に)

音量調整用にスピーカー手前に100Ω可変抵抗を追加
