出物があったので。
目的は腰上、ノックピン、クランク、
バランサー、ミッションなどなど。
もう製造廃止で出ないものもあるので
丸々出品されてたから買った。

ピストンは要らんし、コンロッドは寸法かな
ついで言うとクランクケースも要らん(笑)

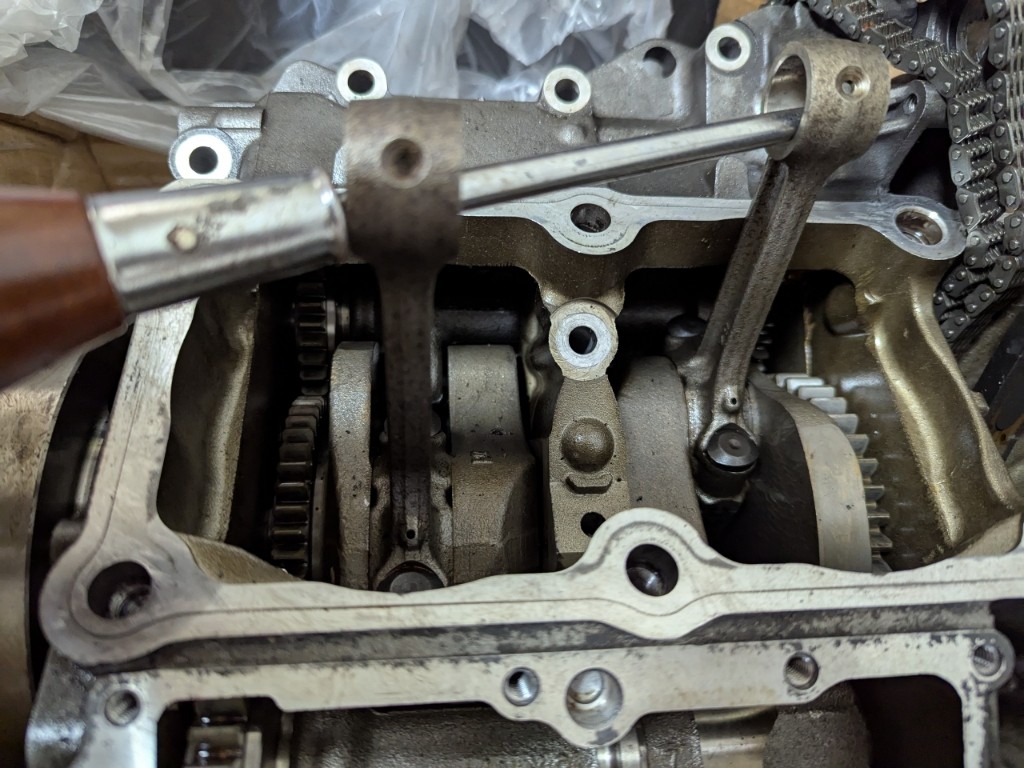

所謂270°クランクなので、コンロッドの
小端の位置がズレてるの分かるだろか？
1°爆発、270°爆発⇒しばらく休止。
90°ツインと間隔一緒とは言うものの、
別物だと思うけどなぁ〜
やたら下がなくて中速高速が伸びる。
5バルブの特性もあるかも。

あとはカムリフト小さいので、フリクション
かなり少ないのもぶん回る特性なのかも。

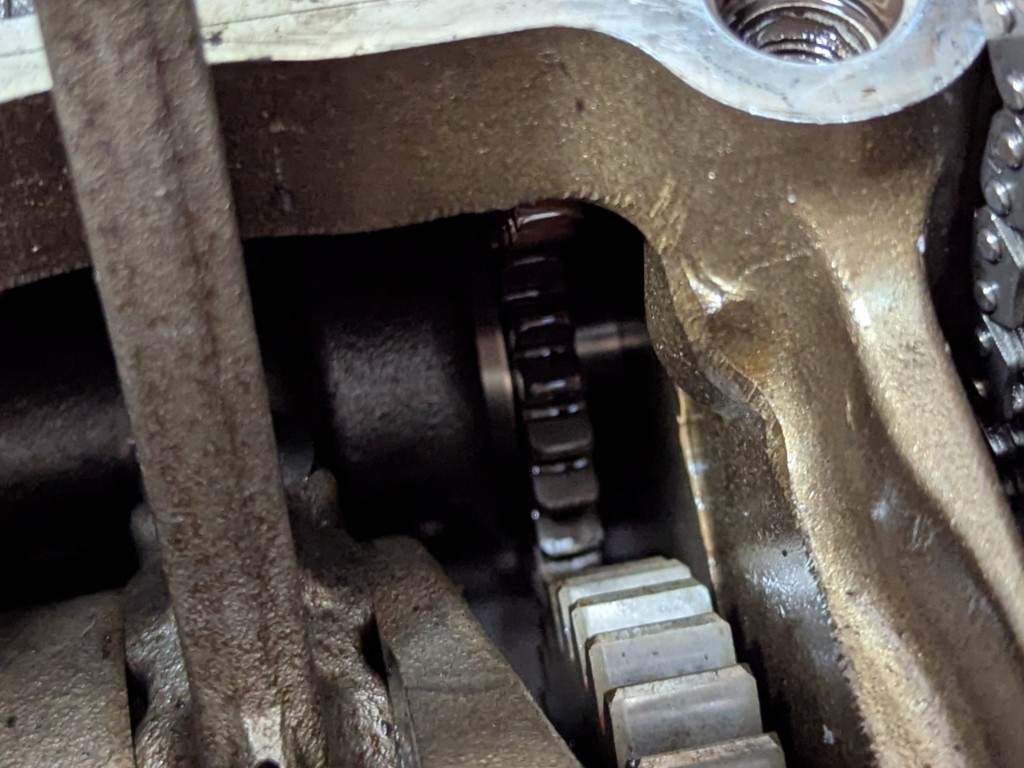

クランクの右前に一次バランサー。
水・オイルポンプもこれで回してる。

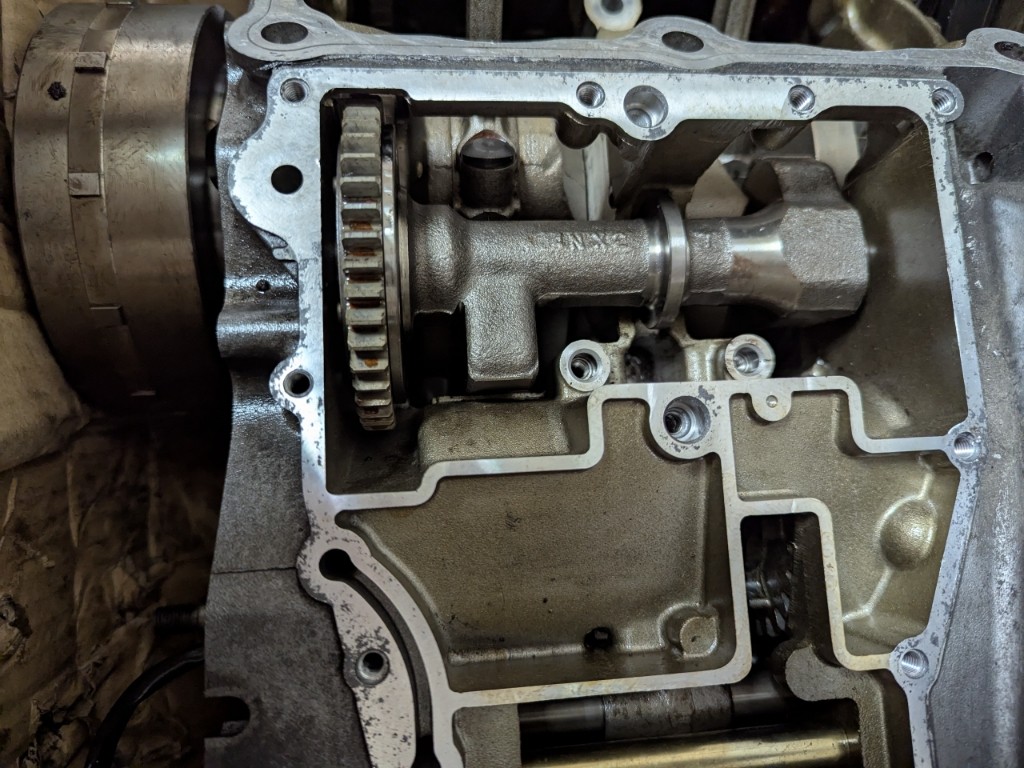

クランクの背中に2次バランサー。

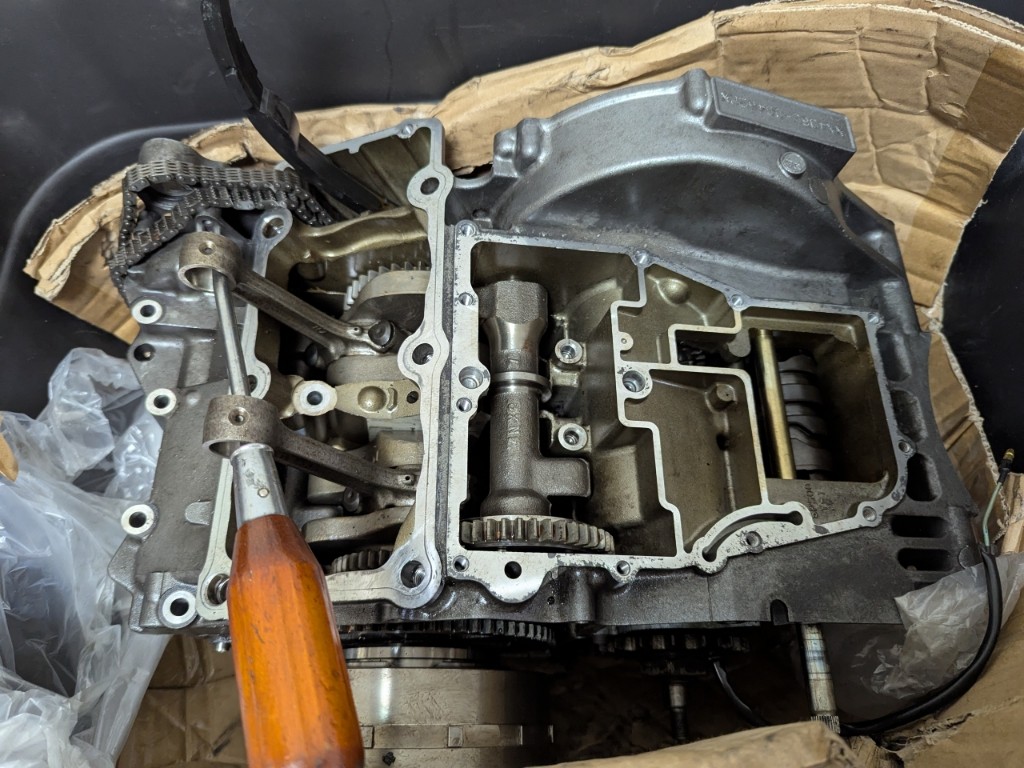

この人は……メインシャフト？か？？
独立してるのか…よく分からん(笑)

あとはインパクト無いと外せないので
とりあえずここまで。
ヘッドは〜バルブスプリングコンプあれば
瞬殺なんだけどなぁ……
コテコテに燃料濃くてどうしようもないのと
環境的に洗剤使えないので困った。
カーボンが凄い、なんだこれって感じ。

ロトなど(笑)でも当たったらギリシャの
マシンショップ行きですね。
ポートのプログラムからステム、リングの
打ち直しまで全部出来るし。
こんなマシニングのプログラム国内では
無いでしょう。

手元に残したピストンやコンロッドは
国産で作るかどうかの検討品。

ミッションはWPCにでも出す予定。

あとラッキーなのはリフターとシム。
リフターは表面処理、シムは1つが800円……
そんなにバラつかなさそう？なので
手持ちで足りるといいな〜です。

あとの細かいのはゴミ、燃やせないゴミ。


あとストロークの問題なのか、イン側の
スカートの当たりがキツメ。
シリンダーのメッキ層には傷はなし。
これはボアゲージで測らないとわからんが。
両方とも当たりは似てるので
連桿比1mmでも稼ぎたいかな。

これが





こうなる訳で(仮留め三叉なし)
イメージ湧きますね。




フロントブレーキマスターも
取り付けちゃいました(ブレーキにはまだ)
ハンドルには仮で。




めんどくさいカウル類、パズルです。
もはや取り付け順を忘れてそう……
内側先か、サイドが先か……どっちだ？

原因ホイールの形状でした。
キャリパーの左右ボディがかすって
当たる現象が原因究明に難儀した。



これ完成
でも……




かすってます。
ボディ真ん中は平らなので当たらず
動かすとブランコみたいに端だけ。
ここスポークからハブにかけて
ラウンドしてて、たまたま。
今時の純正ホイールの造形にビックリ！




こんな感じ、もう3mmスペーサーで
オフセットしてるけどこのラウンド、
微妙なんです。




トルクロッドの真ん中はチタンボルト、
たまたま手に入りやすかっただけ(笑)
ピロは前後NTN(当たり前だよね)です。

ロッドはPMC(Z2とかで有名ですね)、
前側(にしてる)は逆ネジなので注意。

何かと寄せ集めだけど何とかなる。
ちょい前なら全部ワンオフ💧
(寸法さえ何とかなれば…良い時代です)

チェーンアジャスター使ったカラーだけ
穴を掘らせてもらって拡大したから……
某茨城製ワンオフになるのかな(笑)

あとはフロント周り待つだけ(なげーよ)
フロントフォークもブレーキ&ホイール、
何もかも揃ってます。
組み付けてからが本番。
セッティングが出せるかだけども
ディメンションは予想通りかなと。

バネレートやオイル、油面あたり
上手く行けばいいんですが……。

後期であってる？VVT付きのエンジン。
あれカムがないから敬遠されてる？
無いなら造ればいい。

絶対VVT活かした方が性能上がる。
ブーストの立ち上がりとか良くなるし
オーバーラップや諸々影響ある。

使わなきゃ損だし制御は1つのECUで
制御できる時代なんだから〜って。

チューニングの手法は定食じゃない、
思いつく限りあるはずなんだけどな。

もー💢なので進めるとこ進める。

リヤマスター周りで気になってたので
再構成するべく、カッコよく！と
ステップバーの再構築。
MFJ規定のものに交換です(刺さりにくい)。


マスター&ステップ周り



マスタシリンダータンクもステー買って
取り回し変更(エア抜き大変かも)。
ステップはこっちの方が良い感じ。
ローレット加工とか好みですね〜

あと難儀したのはブレーキスイッチ。
純正使えてるから使うのだけど
感電するのよね……
ステップ戻し用のスプリングが
コイルになって熱持つし……
前はなかったけどバラしたら接触？
(ブレーキスイッチって絶縁されてない
のか💧
ただ引っ張って通電なんだけど……)

仕方ないので買ってあったバネ(笑)を
使って絶縁して、試すに試してOK。

わざわざ油圧スイッチ買っても
電源どうするとか悩むので…
シンプルなのが1番です。

とりあえずもうやることなくないかな？
リヤサスリンクはフロントつけてから
本締め(車高もあるし)するし。

ほぼパーツも集まってるし、あとは
フィッティングとかなんだよなぁ。

モチベーション下がってるけど頑張る！
