先日から、調整に四苦八苦してる　HF帯（6バンド）アンテナ

２１～２８Mhzは何とかSWR１．５まで落とせたが、18、１４、10、７Mhzと下がって来ると
SWRが２～３から、なかなか下がってくれません。
バンド毎に、給電点へ、コンデンサーを抱かせば、すんなり落ちてくれるのですが、
バンドの切り替え度に、コンデンサーの増減をせんと、使い物になりません。

＊ここで、お金持ちなら、アンテナチューナー（マイコン制御のオートマチック）を購入するんで
しょうけど、　コイルとバリコンが有れば、なんとかなるんではと　カップラー作りにトライ

ヤフオクで、ジャンク中古も探したがWARC対応だと7～10千円の値段が付くようだ
アンテナチューナーだと20～35千円になってる。（無線機より高値）

材料
お菓子の空き缶　バリコン（笠岡ハムフェスのジャンク）　一輪挿しの花瓶　基板　ジャック

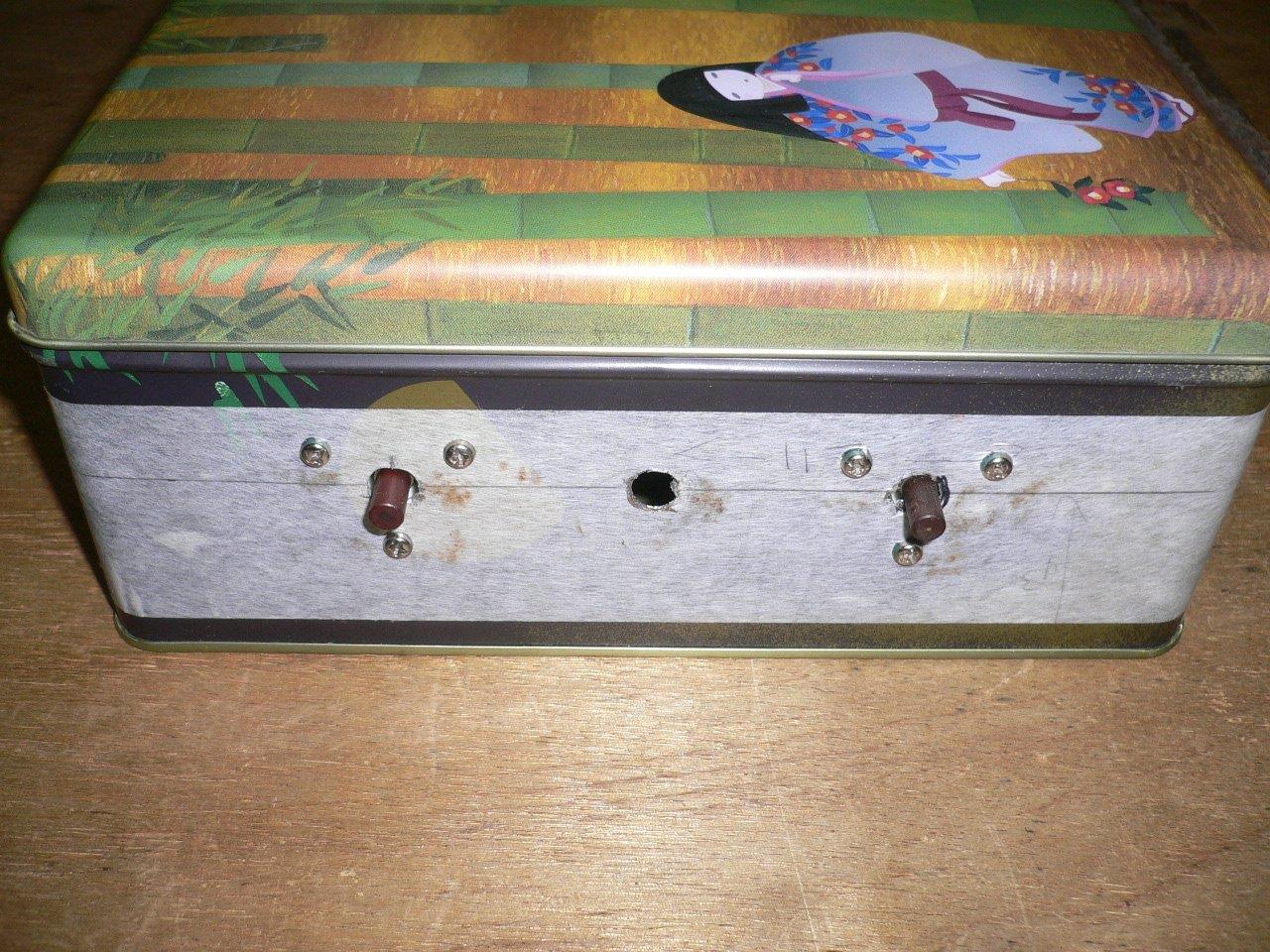

バリコンの取り付け穴開けは、バリコンの位置を墨取り


真ん中の穴はロータリSWを取付予定　（耐圧の高いのが無いので笠岡ハムフェス待ち）　


ジャックの取り付け穴　基板で補強とアース効果アップ狙い

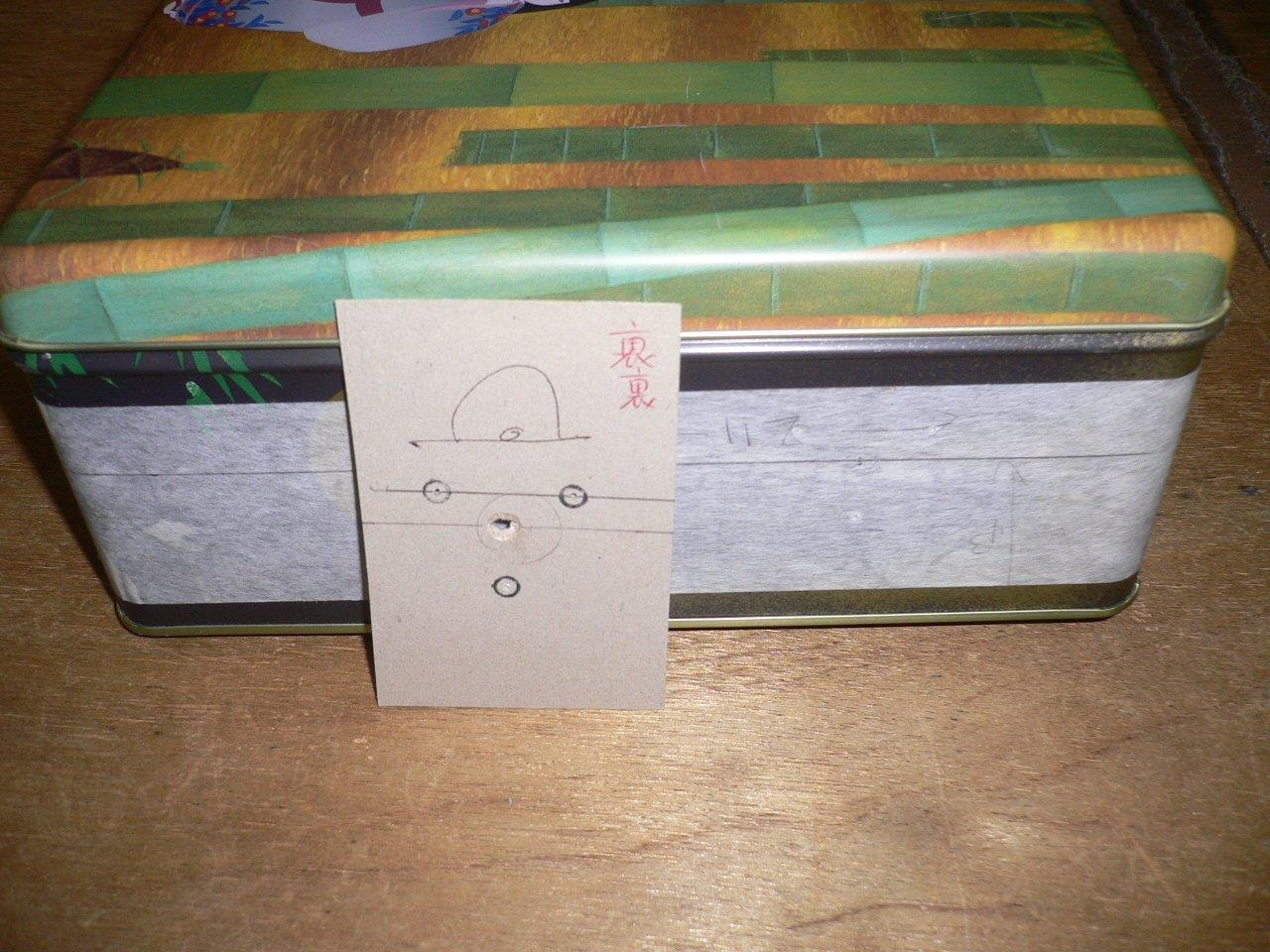

CADで製図して、印刷を2枚して、各々にポンチ打ちしたので、芯ズレを防げた。


間に合せで作ってるのに、先を見越し、アンテナ切替か、ダミー接続用に、ジャックの予備を付けた。

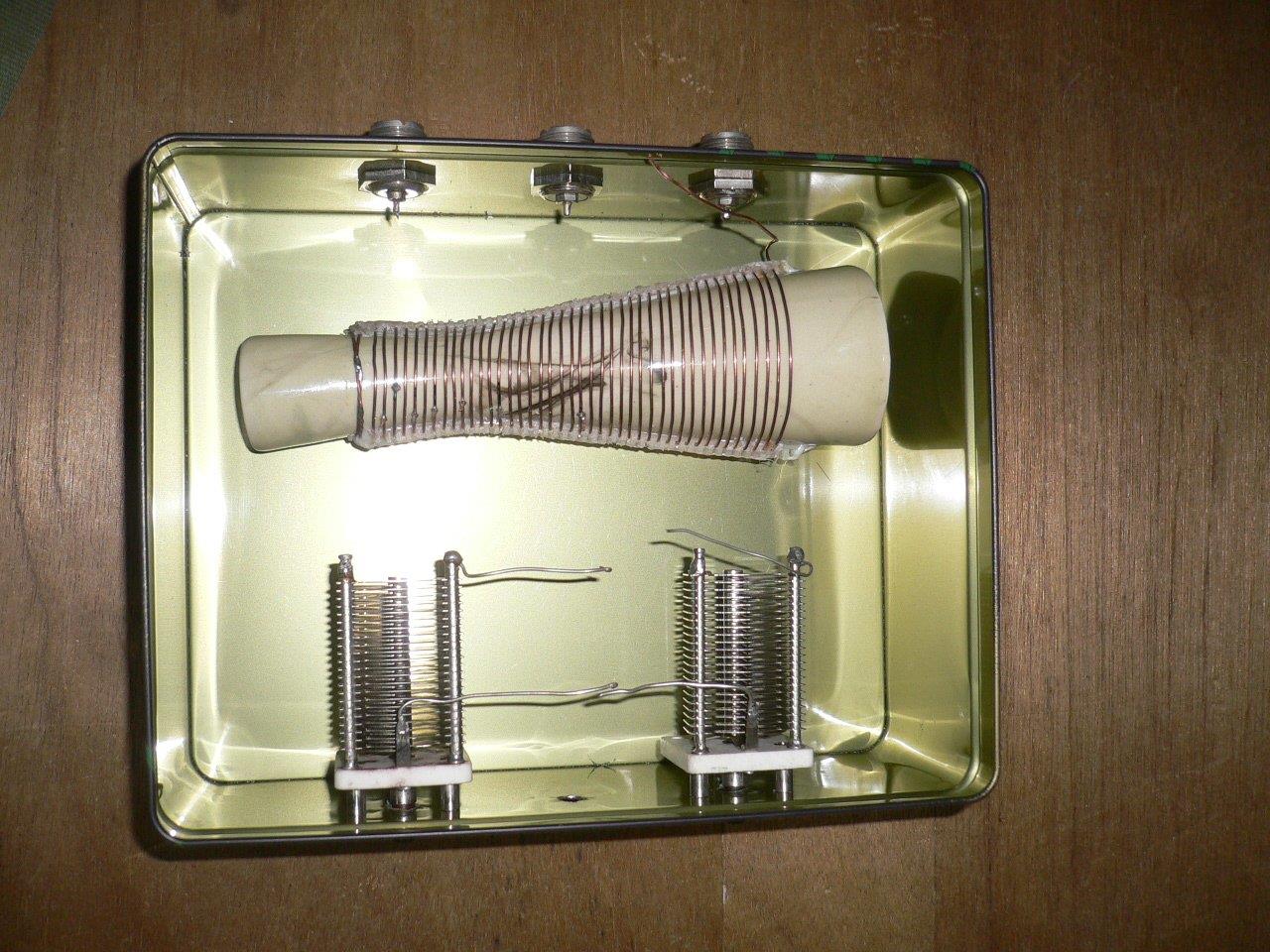

コイルはペットボトルでも良かったが、だいぶ昔、タンクコイル用に陶器製のボビンと思って
巻いたのが有ったので、これをした活用した。

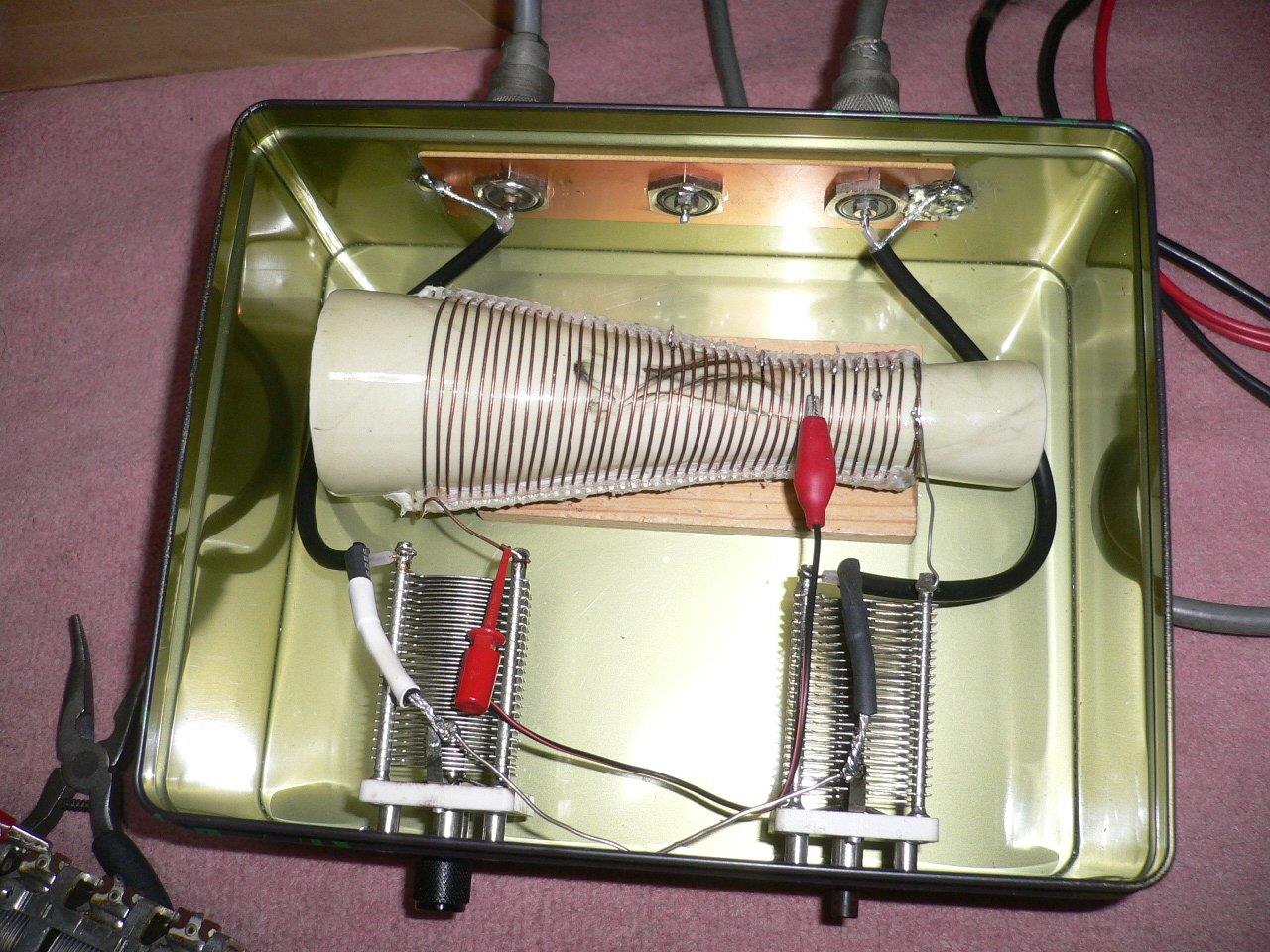

配線は簡単に終了。　ダミー繋いでテスト（室内なので当然OK）　　本日ここまで～。


＊ボヤキ　泣きかも（笑）！
・車に1本載せとけば便利やろうと気楽に遣り始めたが、カップラーやSWR計の接続やら、移動の運送にしては、なんか面倒な仕掛けになってきた。
やはり、各バンド毎の専用アンテナが作り易いし、運用も簡単なようだな。
