故障したPCを再度解体して、交換部品と、ヤフオク向けに選別



故障PCのCPUを落札したPCに載せ換えてみた



CPUはCore i3 370Mだったので、少しマシになったか。（気持ちの問題）


CPUが生きていたので故障原因はMBのようだ。
しつこく、原因をネット検索してると「電源系ラインのコンデンサ不良を修理」を散見した。

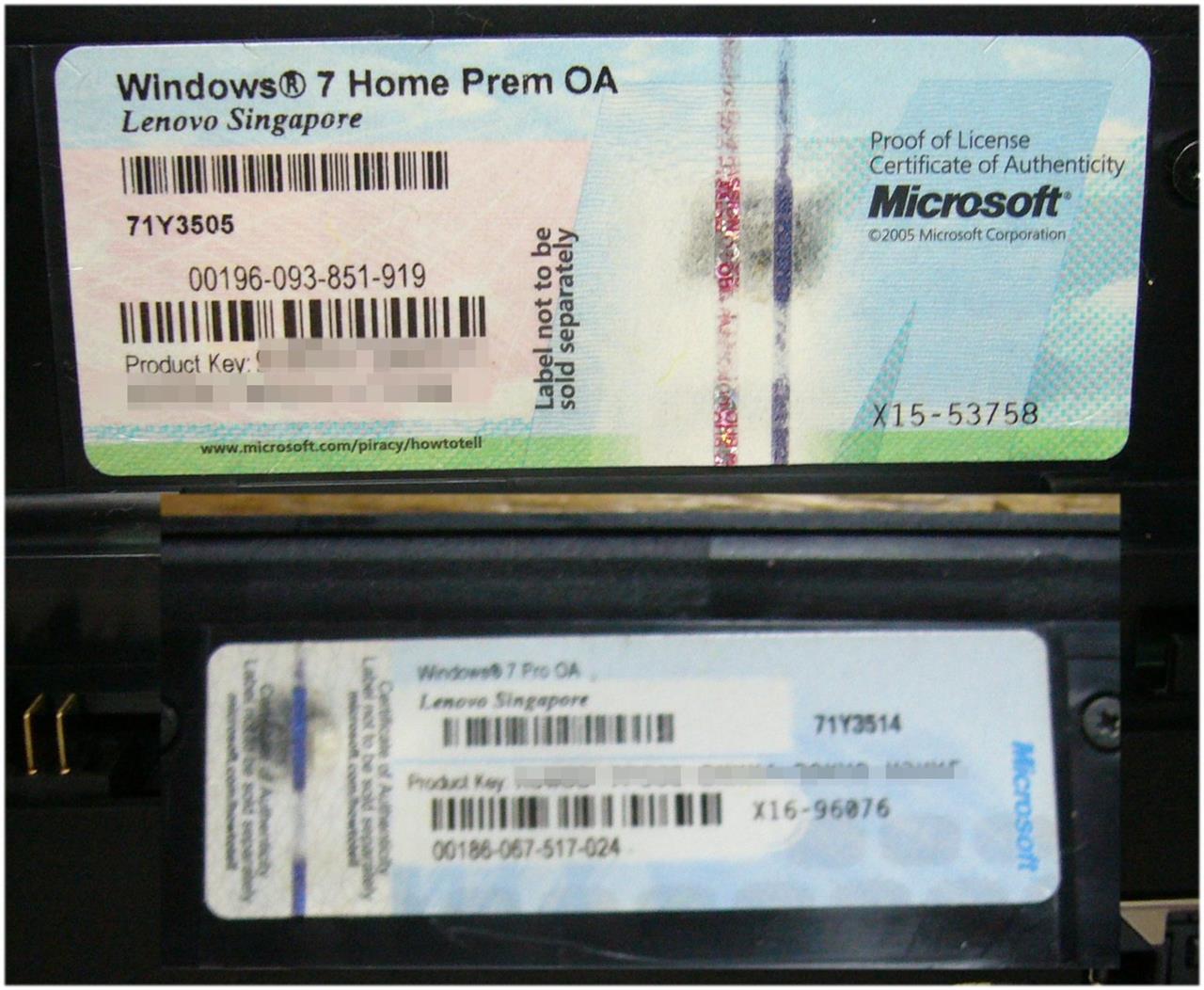

・落札PCに載せ替え（書き換え）た大事なプロダクトキーのシールを剥がした。
剥がしにくく、剥がし始めると紙が破れやすい加工がしてあるようだ。
ドライヤーで炙りながら、両側から少しずつ剥がしていった。


・4Gbのメモリカードも載せ替え （６Gb)
・端子付きボタン電池は特殊品なので予備用に保管（2.98V表示）


ヤフオク出品予定
・ディスプレイ部分（通称上半身）
・バッテリーパックは新品購入後1年なので予備用にしたいが、電圧が異なるので出品する。
・ファン＋ヒートシンク
・2Gメモリ DDR3 2枚
・AC電源 20V
・DVD
・wifi カード
・MB　ジャンク品、部品取りとして




皮算用で2,000円になるかな （笑）

前回、思ったよりエッチング加工が上手くいったので,GP型以外の1.2Ghzアンテナにトライする

５／８λと思ったが、ストリップラインが長くなっても手間暇変わらないので、３／４λ（ｊ型）で

遣ってみよう。

これは、ラジアルが不要。（伊達で羽を付けておこうかな？）


以前の関連投稿はここ

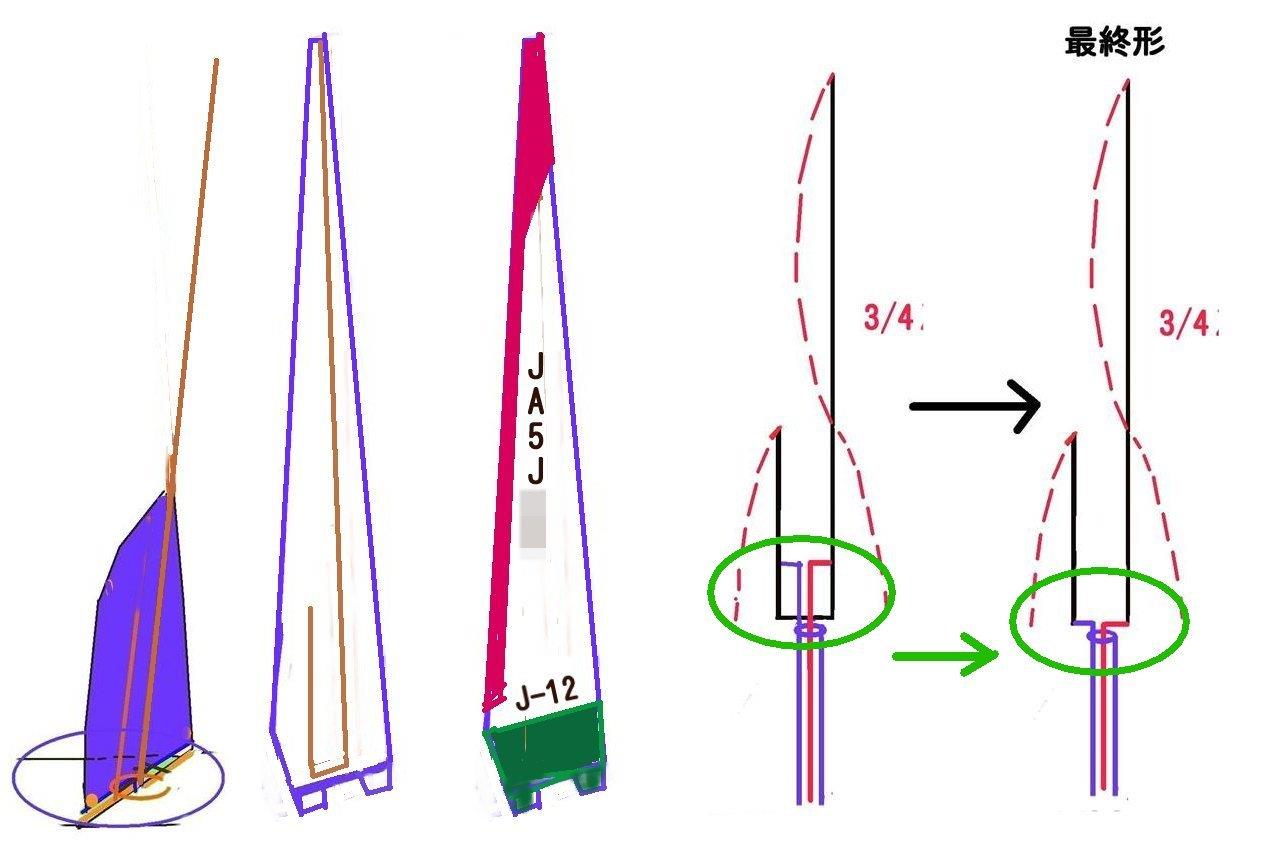

新しく計画　Ｊ型のスケッチ絵　


材料
ジャンクばかり　　
・基板の端切れ、
・Nー５Dコネクタ　
・５D-FBの切れ端


片面基板の切り出し


エッチング液が良好なので、この基板も削り出しでなく薬品（塩化第二鉄）漬けで処理する。

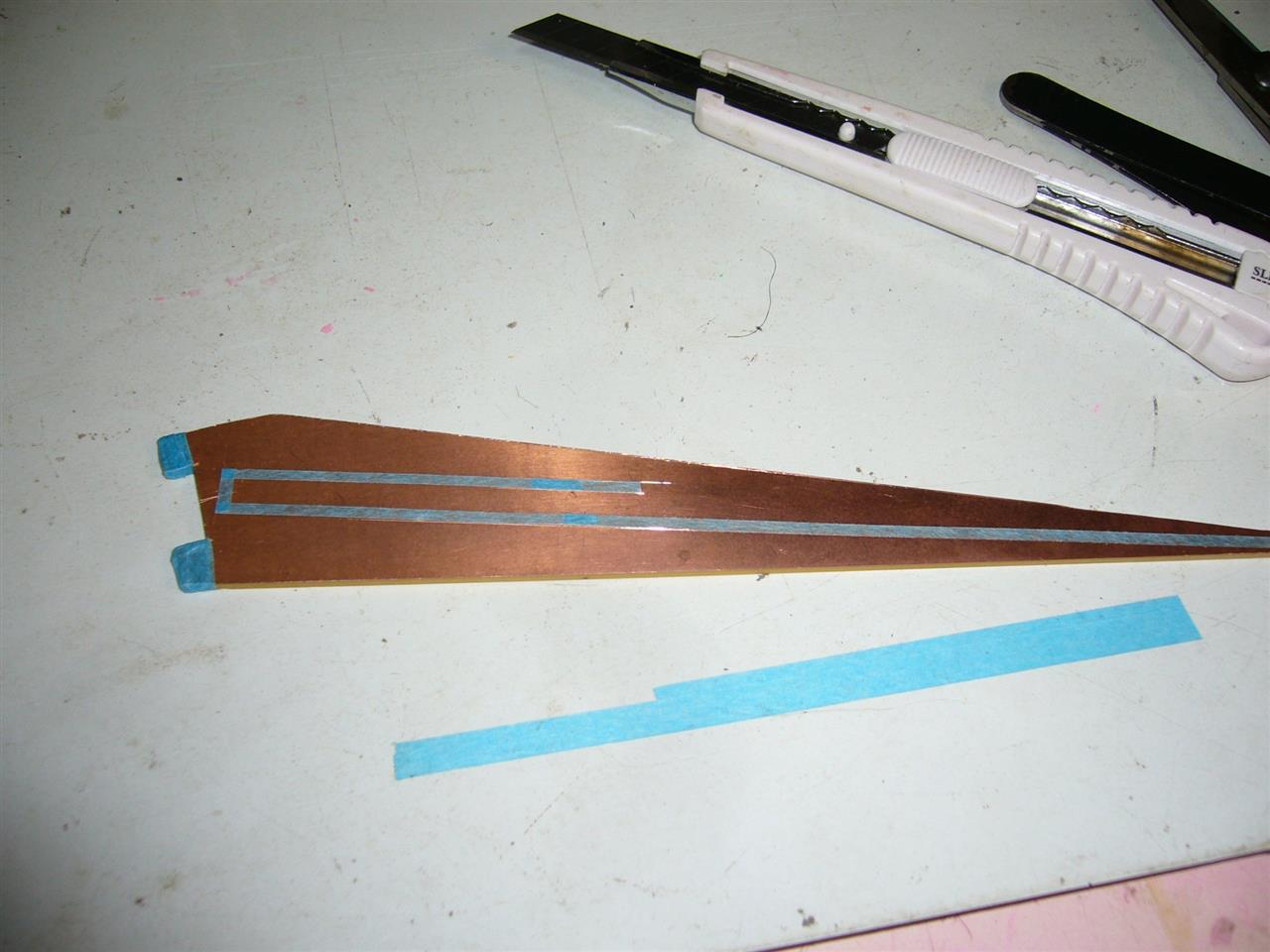

溶かさなない部分をマスキング



溶液ので銅箔を溶解中



エッチング後　　水洗と中和処理済



コネクタに基板の厚みだけ切り込みを入れた篏合部分



仮組



ここから、調整の苦闘が始まり。　50Mhz、144Mhzのような訳にいかんかった。



メインエレメントと給電点を１～２ｍｍ毎にカットして調整したが一向に最適にならない。
高い周波数は思い通りになりません。



給電点のマッチングを方針変更
底部を繋げていたのをカット。 再度長さをカットしたり、半田で繋いだりの繰り返し。
最終的にマッチングが取れたと思い、銅箔を剥がしたり盛りすぎた半田くずを除去すると
最良点が動いてしまった。


パテ盛り前のチェック


ほぼバンド中 SWR1.2で推移
受信感度はレピーターでチェックすると既設のGPより１目盛り良くなった。
（この1目盛りが嬉しいな）


エポキシパテで成形し下地パテ塗り


修正パテ、　　　グラビアのオネーチャンはこう遣って顔作るんだろな（笑）！


塗装が乾燥してチェックしたら、予想以上に周波数が下がってしまった。


せっかく仕上塗装もできてたのに・・・高い周波数での誘電率は影響が大きい

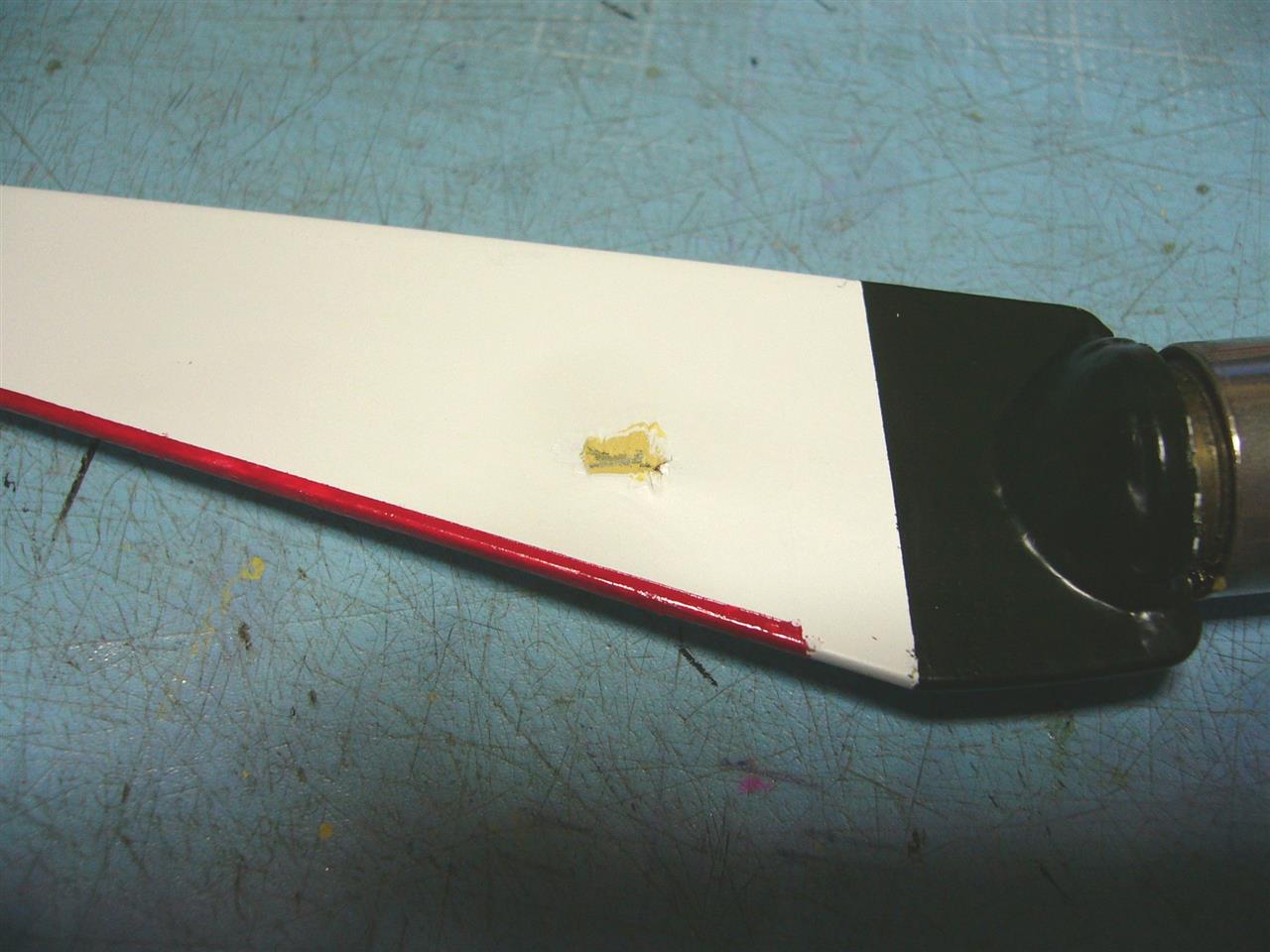

やり直し（穿り出してエレメントをカット） パテ埋め、塗装 この後、遣り直しを3回も


上塗りしてテプラ貼り仕上げってチェックしたら SWR3.0オーバー

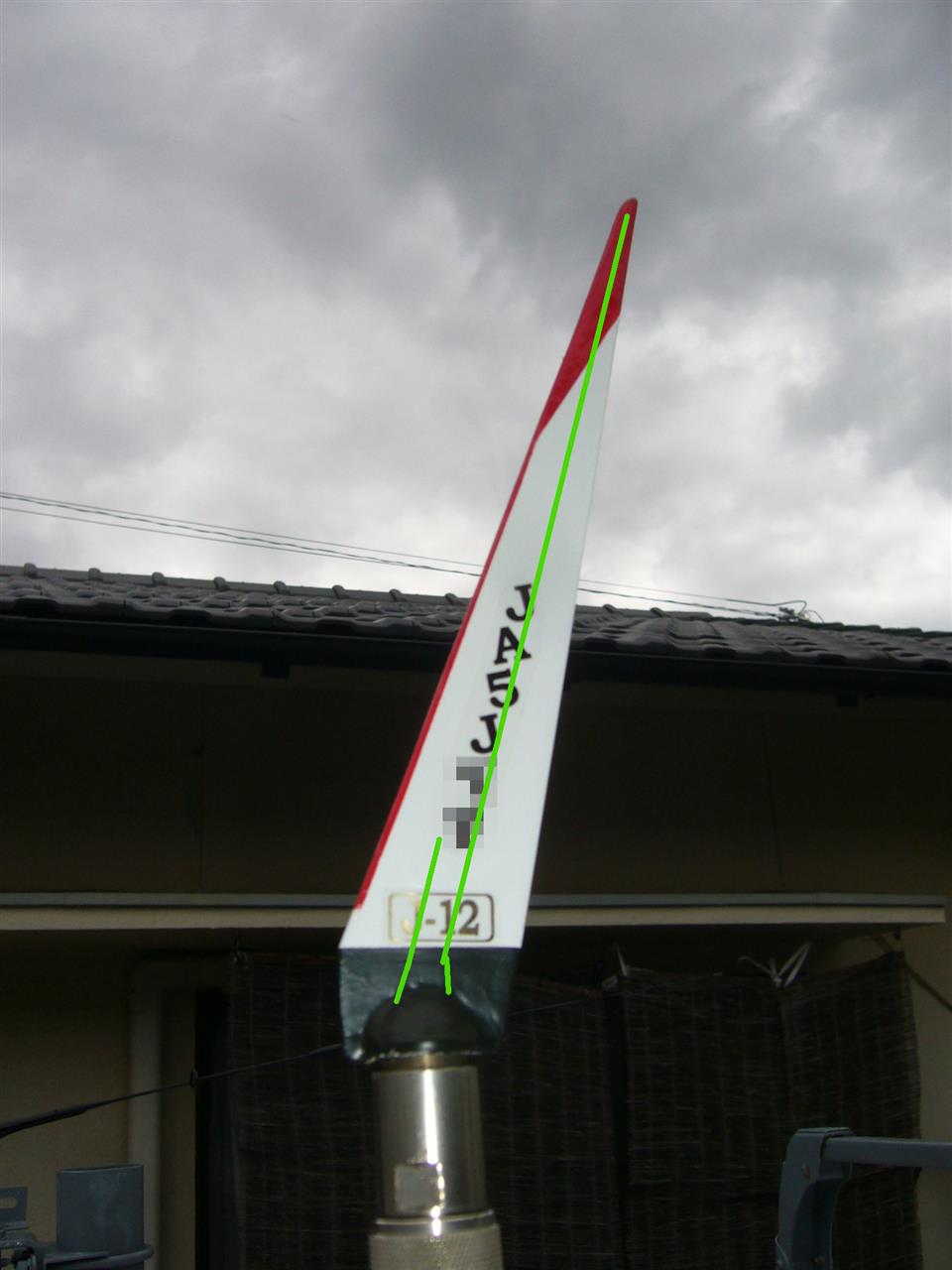

画像の緑のラインが、エレメント部分
ここ部分にテプラや、塗装、パテを厚くすると誘電率で周波数か飛んでしまったようだ。
テプラを1枚ずつ剥がしながら測定すると、剥す度にswrが良くなる。塗装とパテも剥すと
正常なＳＷＲ値に戻った。

ここで、薄くパテと塗装を済ませ、テプラを貼る前の測定で、SWR1.2～1.7。
テプラシールをエレメントラインと重ならない位置に変えてみよう

塗装が終了してから、調整できる構造に変更するか、最良点を見越して高い周波数（1299Mhz）
に合わせてパテ塗と塗装をするば良いのであるが、後者は経験を積まんと難しい。

*私自身が誘電体、誘電率、比誘電率と言葉がチャンポンになってるが、
比誘電率 空気1.0、紙3.0、雲母7.0 水50、チタン酸バリューム1200等。
要は、空気以外の物質がエレメントに近接すると共振周波数が変わってしまう。


完成
最終ＳＷＲはバンド内1.4に収まった。

メインＰＣが復元出来そうにないので、win１１時代に備えたPCをヤフオクで検索していた。

関連投稿はここ

すると、現状使ってるThinkpad L512のHDD無し（win7リカバリCD付）が格安で出品されて
いたので、迷う事なく即入札、競争相手と1500円ほど争ったが無事落札。

故障したPCのSSDをそのまま、落札したL512に載せたら同機種だから起動するはず。

専用の箱入り、新品AC電源付き リカバリ3枚付き 簡単取説 汚れ傷殆ど無し。
キーボード汚れなし 新品の長年滞留品かと思うほど綺麗だ。



予想どおりSSDを挿して、電源ONだけで、あっけないくらいスンナリと起動。

先ずはマイクロソフトの認証作業開始。

認証申請を送ると、「homeで認証されているPCなので、proはダメだ。homeと交換しろ」と
言ってきた。
故障PCのSSSにはwin10，64proを入れていたので、win7homeで認証された落札PCは受付ない。

ここでしばらく思案。クリンインストールするにはライセンス購入せんといかんし、手間暇かかる。

ダメ元で、落札PCのプロダクトIDを、PROで認証されている故障PCのプロダクトIDに変更してみた。



暫く待つと、ダメと表示していた画面に認証と、ビルゲイツが押印してくれたようだ。
これで天下御免で表街道を走れます（笑）！
詳しいライセンスの事は分かりませんが、旧PCのライセンスを新PCに移し、旧PCは廃棄なので
違法なライセンスコピーではない」と解釈している。（win7,homeが遊休ライセンスになるが）

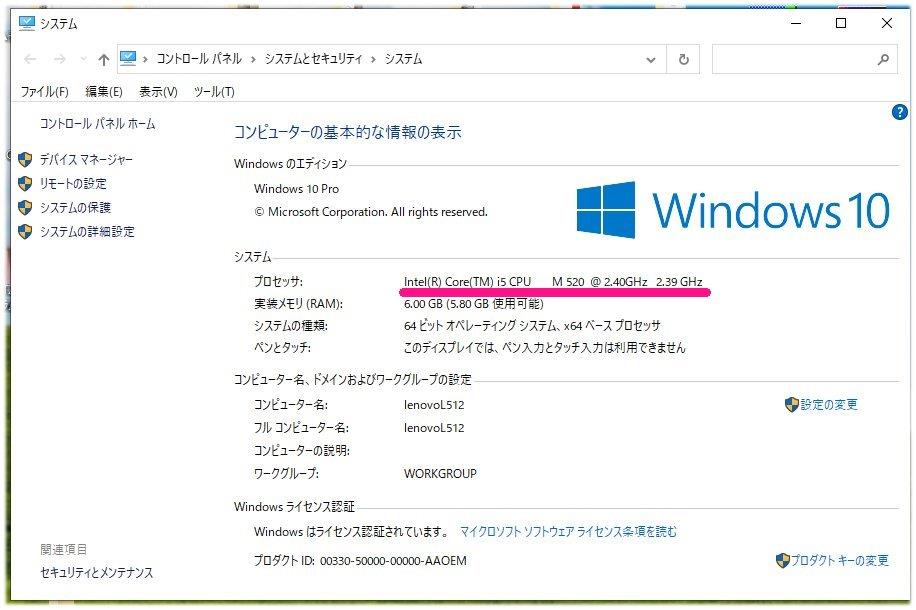

現状、問題なく稼働しているが、落札PCはwin7のhomeでcore i3、私の故障PCはWIN7のpro
でcore i5 だから、同じ型番なのに下位スペック機種のようだ。
メモリ容量は同じだが、CPUのスペックが異なる分、もたつきを感じる。

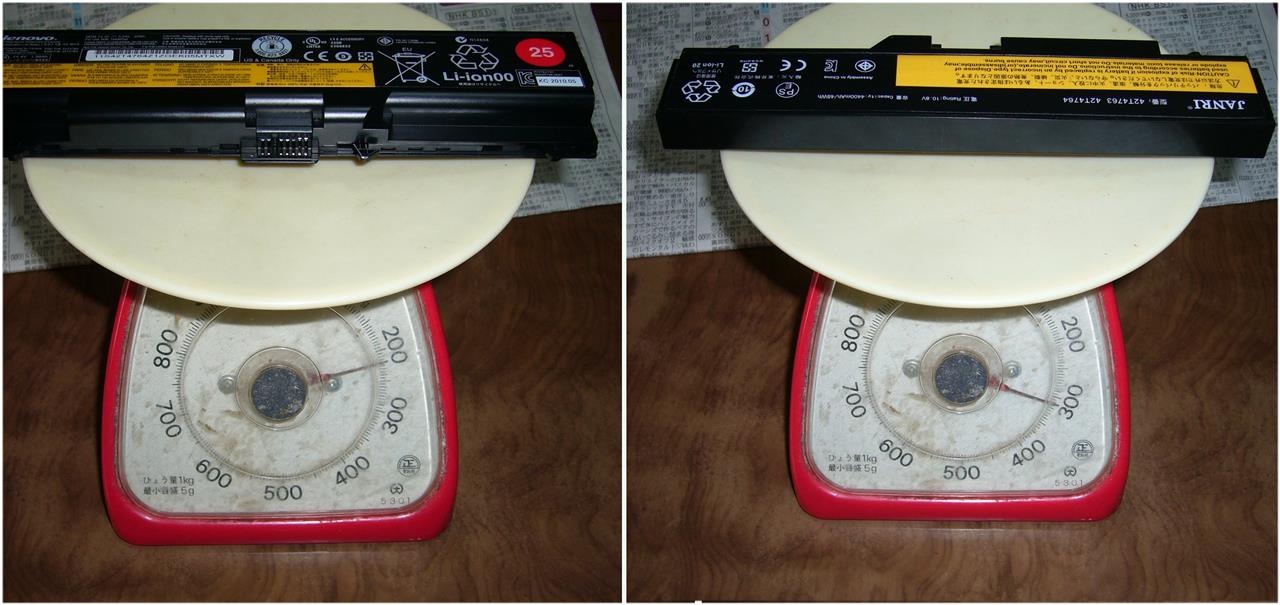

電池が軽い気がしたので計量
スペックをじっくり見比べたら、電圧、容量とも変わっていた
故障PC 10.8V 44Wh 落札PCは14.4V 32Wh （18650が6本から4本になっているのだろう）



画像の転送をしようと、BTを起動しようとしたら、アイコンが見当たらない。
wifiとBTは標準仕様だったはずなのに、全く反応しない。
ドライバーをインストしようとしても、最新のドライバを持ってる」と嫌がるし。
設定画面にもBTのON-OFFが無い

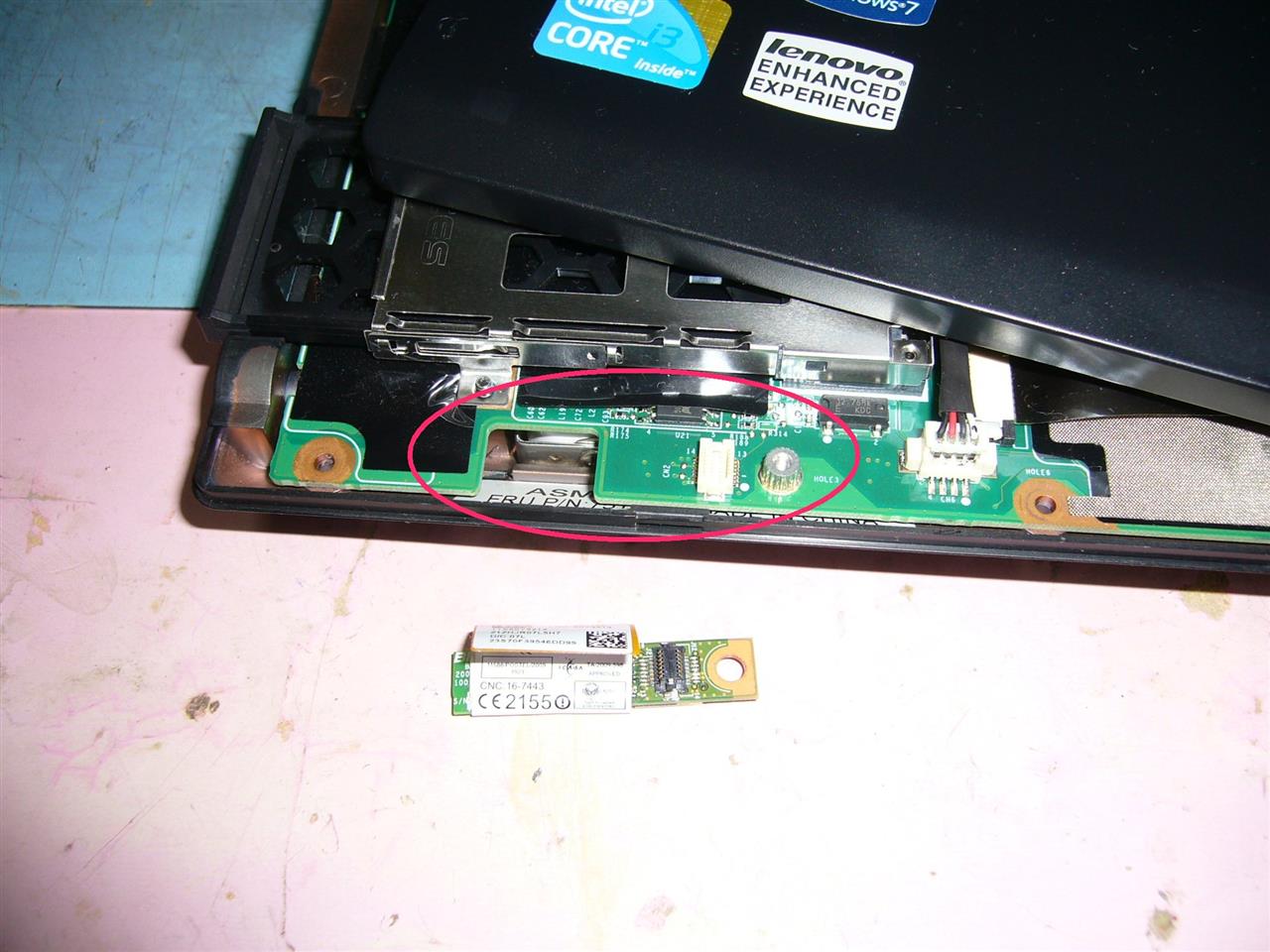

古いドングルBTをUSBに挿すと、一発起動、まさか・・・と思いながら、パームレストを開いて
覗きこむと、BTカードが外されていた。これでは動かんわな～！ ヤラレタ！


ジャンク品の表示もなく「古いけど普通に使える、WIN7だから出品した」等のコメントが記載
されていたので、とりあえず出品者に「BTカードが外れてるので、郵便で追送して」と連絡した。

どうなるか・・・。返事によると、同機種ながらこのクラスにはBTが装備していない仕様とか

仕方ないので、故障PCからサルベージして、取り付け


設定画面に表示された



格安品なので、win11に嫌がられない程度のPCを購入するまでの繋ぎと思ったが、ゲーム系を
触らないので結構いけてる。これなら故障PCのCPUが生きてるなら載せ替えも検討だ。

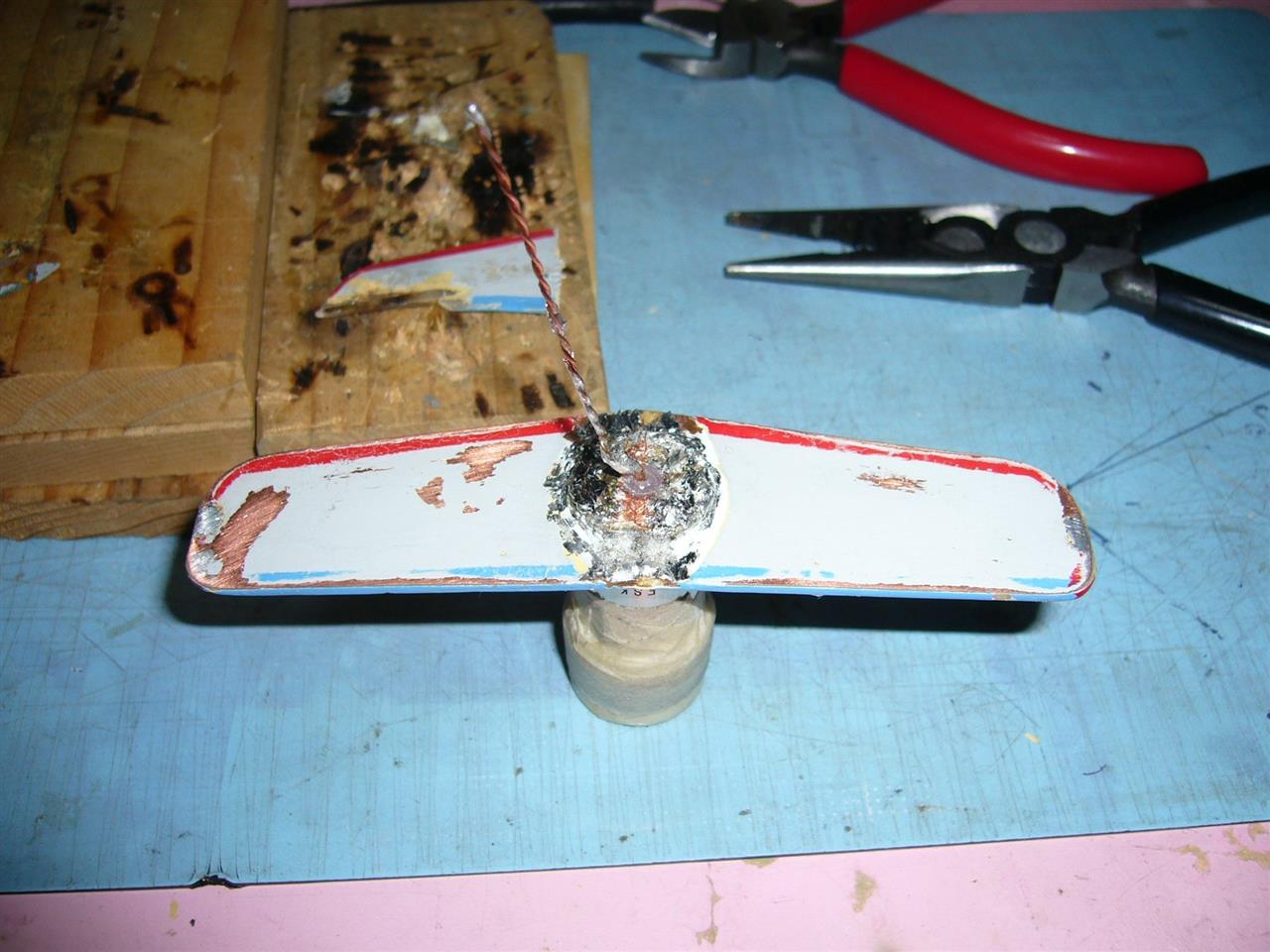

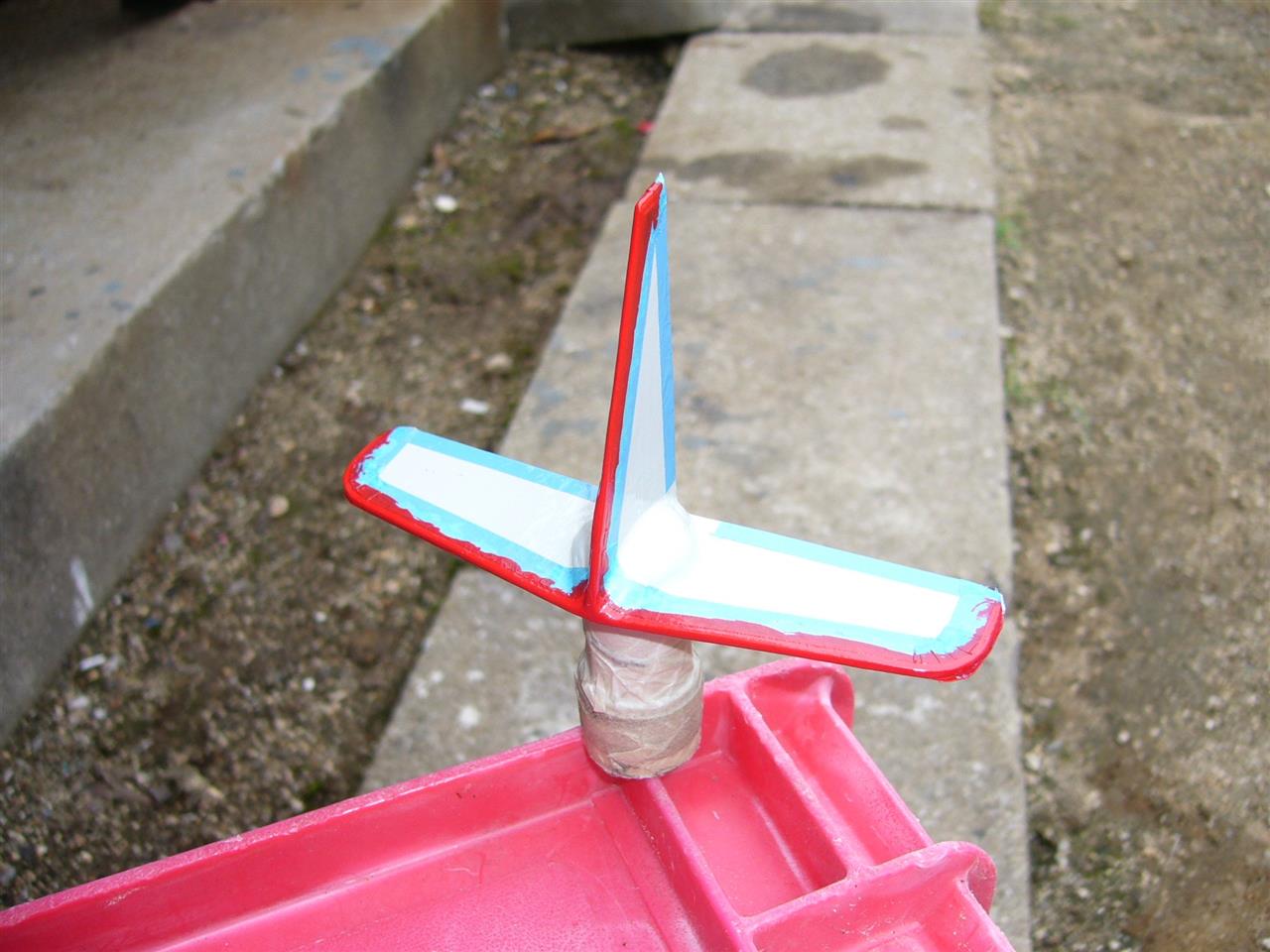

前回、作ったアンテナの気になる個所(運用できる帯域が狭い)を弄っている内に、こんな無残な
姿にさせてしまった。


関連投稿はここ

ここをご覧になった、諸兄のご批判を受ける前に再度調整修復してみた。




レピーターの周波数帯でSWRが2.0を超えるのでマッチング回路を試行錯誤。

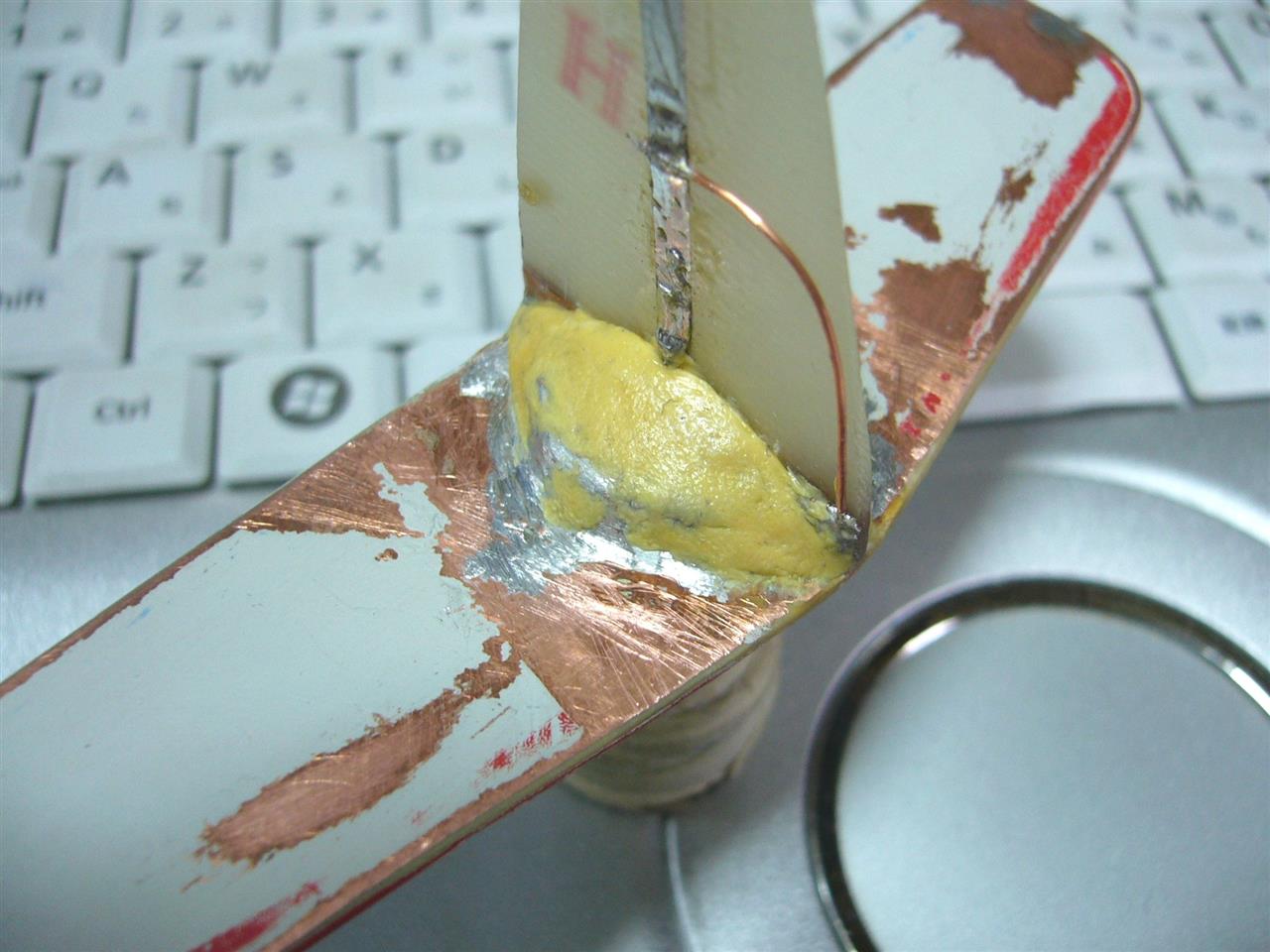

画像の銅線を繋いだだけの、こんな回路でもバンド中SWR1.２～1.7に収まった。



新しく垂直部分の基板をカット
30年前に使ってたエッチング液が残ってたので、効能のチェックを兼ねて基板をエッチング。
液の効能は新品と同じ、5～6分で奇麗な仕上がりだった



ルーフトップの基台に付けて調整中



何とか満足できる範囲に収まった。今度はレピーター帯が中心になったがバンド内全体に
低いSWR。



塗装前のエポキシパテ盛り。これの影響で又周波数が下がるかな？



塗装中

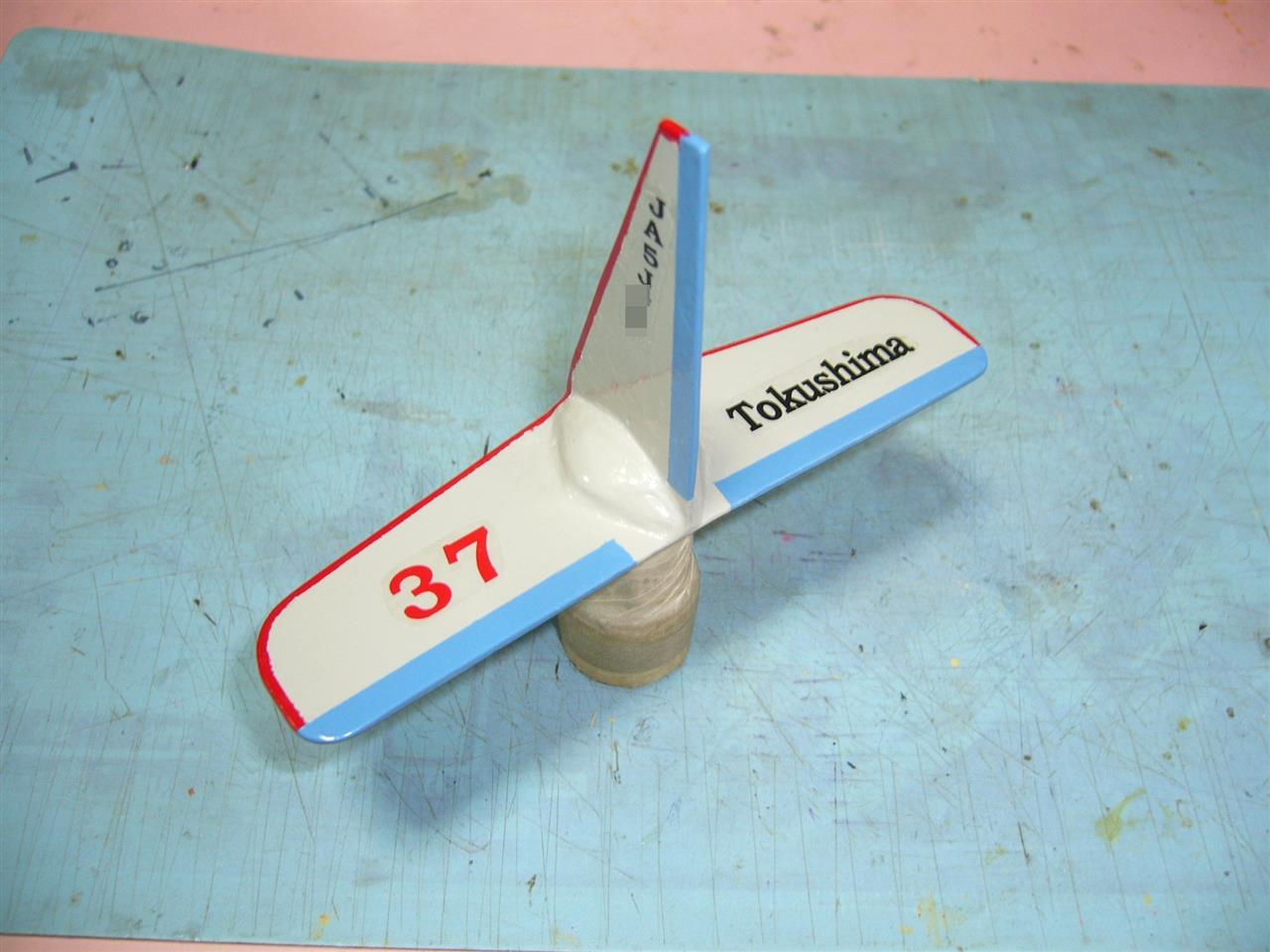

テプラを貼って仕上げ

この時期になると、冷んやりした、素麺が格別美味くなります。

チョット蘊蓄
・JAS規格による太さの定義では、素麺は長径1.3㎜未満、冷麦は長径1.3㎜以上1.7㎜未満の
麺を指している。 しかし手延べ麺の場合は麺の太さが長径1.7mm未満であれば、「素麺」でも
「冷麦」でも良いことになっている。

・うどんも違いは太さだけ、長径1.7㎜以上の麺は「うどん」、そして幅4.5mm以上で厚さ2mm未満
の麺は「きしめん」になる。


私の好みからは、故郷、徳島県の「半田素麺」他県人から見れば冷麦くらいの太さだが、
れっきとした手延べ素麵である。


他ブランドでは、小豆島の「島の光」ゴマ油が練り込まれている。
続いて播州龍野の「揖保乃糸」2年物蔵囲いも美味い。
奈良の「三輪素麺」極細の手延べがたまらん。

居住地の鴨川素麺は普段食用（最安品が多い）。
九州の、島原、神崎も美味かった記憶がある。（東の方では、稲庭うどんで素麺は知らん、宮城
の畑中製麺を扱ったことがある）

昔、半島の素麺を輸入して国産品と偽ったり、三輪素麺のOEM遣ってた有名な産地があった。
アサリと同じで、生産より販売量が何倍も多かったが、最近、パチモンは目にしない。


扨、講釈でなく調理へ
素麺を始め麺類は「これでもかくらいタップリのお湯で茹がく」のと、

茹ったら、流水で洗い流し、「氷水で締める」　のが大基本。

これさえ守れば、誰でも、麺炊き名人だ。（パスタは締めんけど）

タップリの湯に投入


氷水で行水中　鴨川手延べソーメン


半田手延べソーメン　２倍くらい太い



麺鉢でも氷で冷やしておく



肝心な素麺汁も自分好みに手づくり
蕎麦汁と同じく素麺汁も市販品は、何か醤油と混ざった薬品臭が残っていて嫌いだ。

素麺汁は蕎麦汁ほど甘くしないため醤油、みりん、焼酎だけ混合して、沸騰させないよう
煮たて、冷蔵庫で２週間寝かせて「かえし」を作る。
これで醤油独特の臭みが消える。

　
混合節（鯖、鯵、イワシ）とイリコと混布の出汁。コーヒーフィルターで濾過する。


冷めた出汁とかえしを混合。（比率は好み、結果はストレート汁、750：200）
ペット容器に詰め冷蔵庫で2週間くらい保存できる。


色合いに、炒り卵、トマト、大葉を添えて完成
薬味は、大葉、ネギ、ショウガ、ワサビで。私は茗荷の香りと歯ざわりが好み、
喉越しがツルっと冷っとで食べすぎに注意だな。
