今年最後の投稿

今年もお馴染みさんの書き込みやイイね！、有難うございました。
年明け後も、体力知力が続くあいだは引退しませんので、宜しくお付き合いくださいませ。

又、足跡無く覗き見に来らている諸兄も、貴重なご意見を伺いたいので、お気軽にコメントを
頂ければ幸いです。投稿の励みになりますのでよろしく。


本文

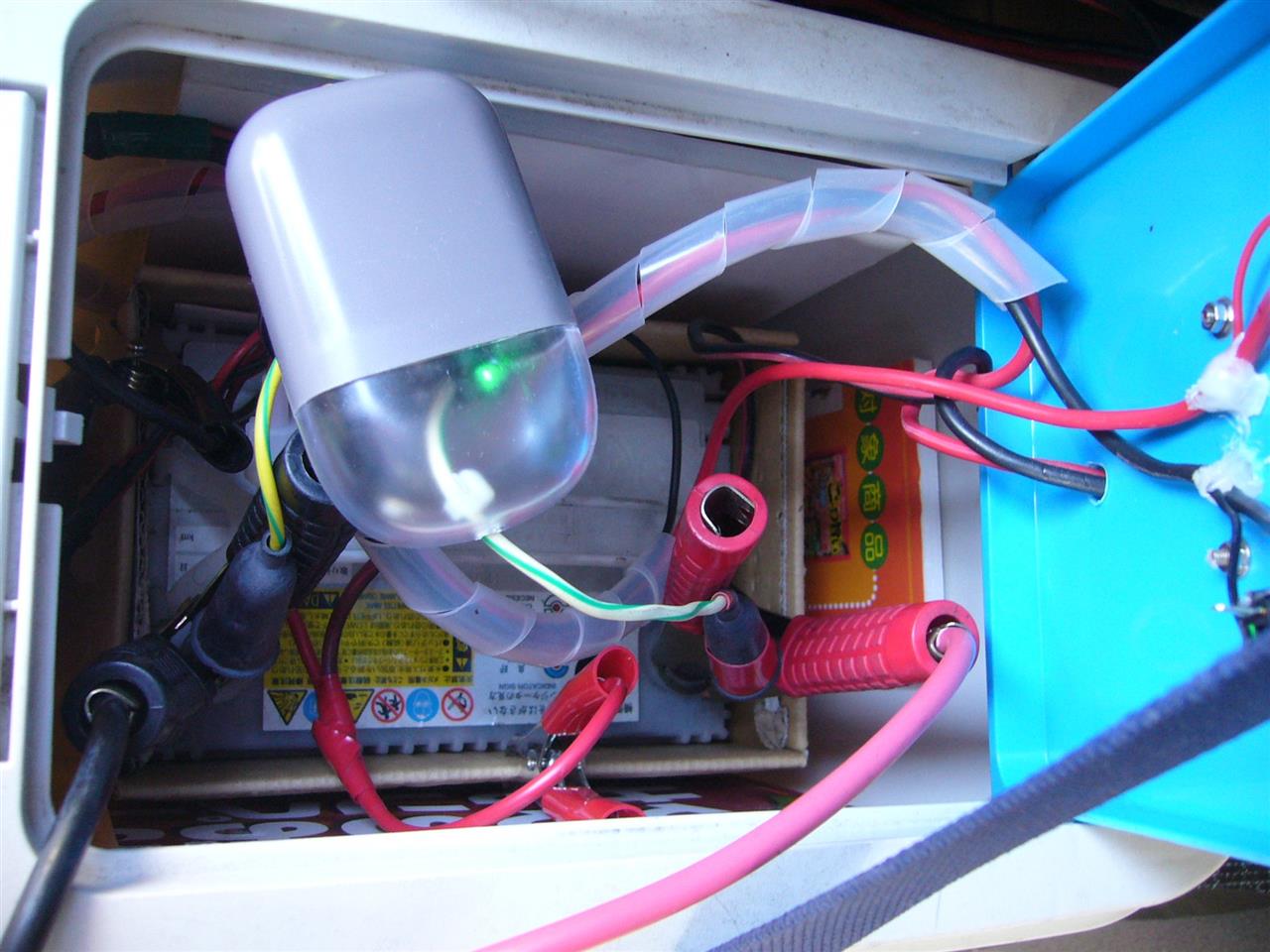

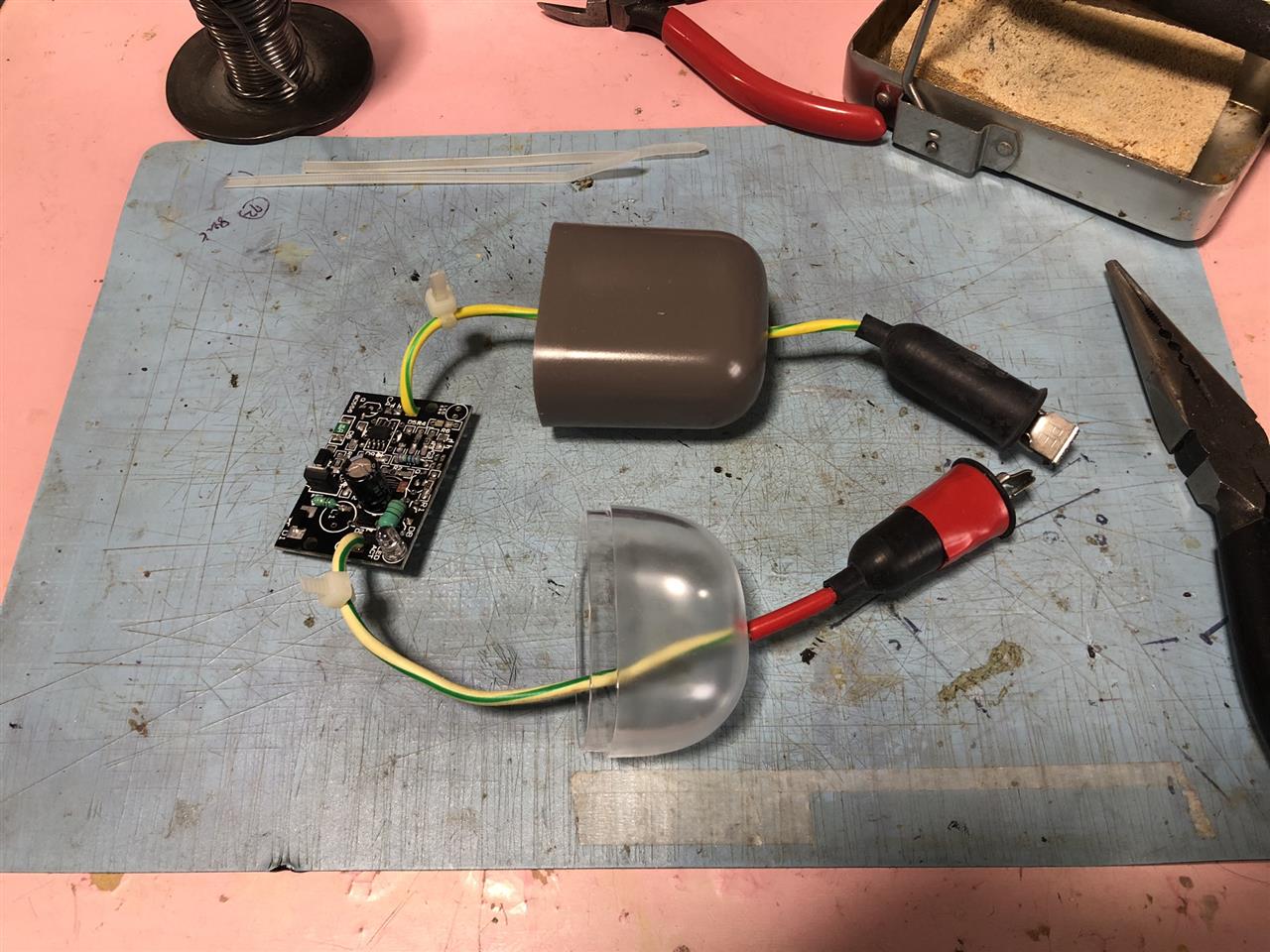

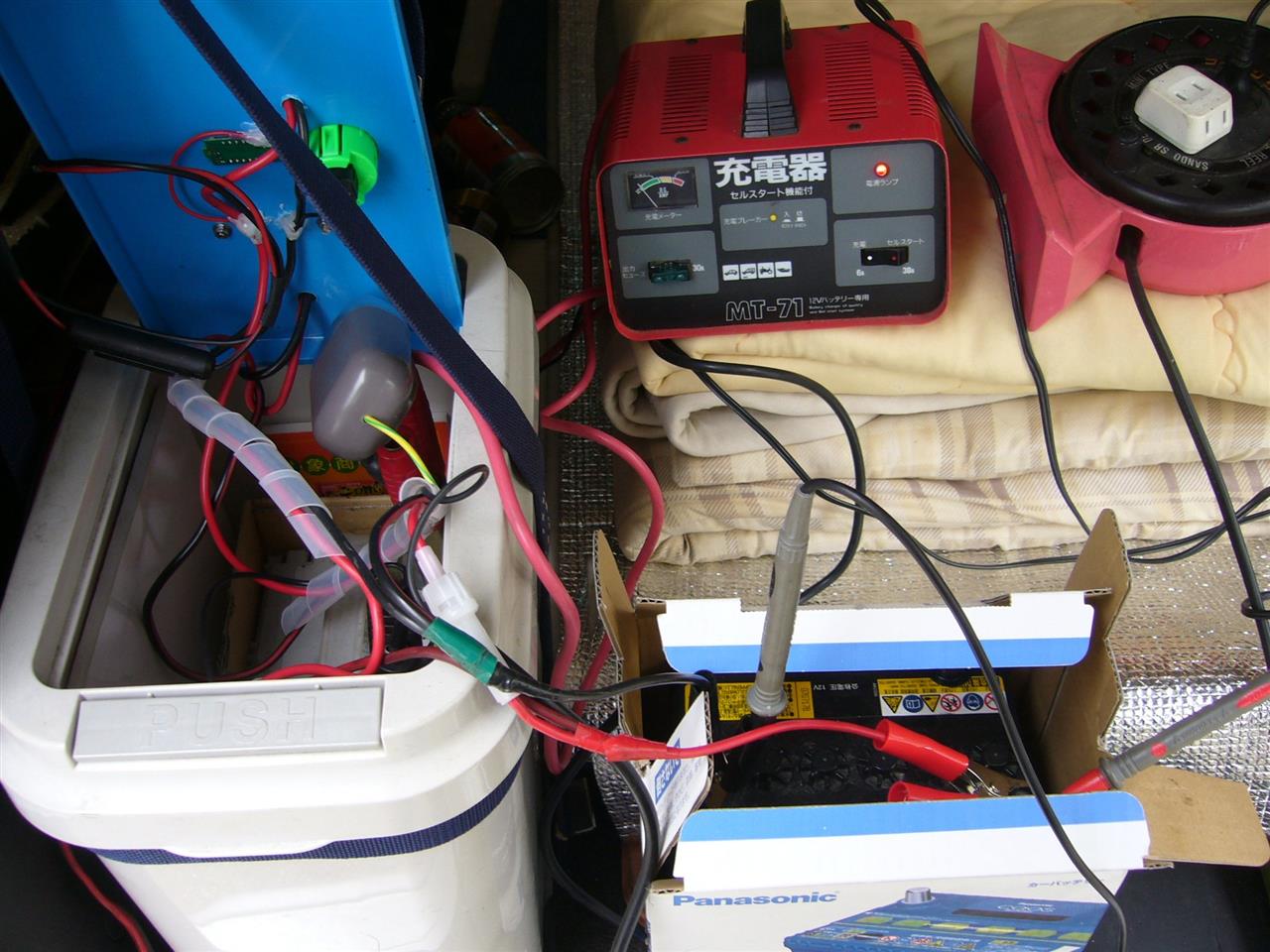

バッテリーのサルフェーション現象を改善する装置を試験稼働させる

ミンともさんが試されたお墨付き基板で、ヤフオクからゲットしました。
チョット変り者の出品者で、評価は要らない。しないでくれと。（の割に400以上の評価が）
腕に自信の有る方のようで、かなり高飛車な書き方の取説（ブログ）です。
「大衆（無知な奴等）に媚びを売って商売はしない」風ですね。（あくまでも私感ですが）
ですから、あえてURLは載せません。

もうエエやろと放っておいたのだが、掛かりつけの先生が接種しておけ」との事で訪問。

掛かりつけのクリニックは小規模なので年内のワクチン接種は終了中、他の接種場へ

近くのレディースクリニック、 たまたま、先生以外、患者、看護師と女ばかり。
ゴッツイ人相の爺々が訪問したので、「何でお前がレディース」とチラ見の熱い視線を感じる。


何時まで続く（打てばよい）のか、年明けたら6回目の案内が届きそうだ




スマホに接種アプリ入れていたので確認、
早いなー。 もう電子接種証明出来ている。

先日、姫路老人会の知人から頂いた、無線機のチェックを始めた。

50、144、430の3バンドトランシーバだが、430MhzがNGなので、「持って帰って処分して」と
頂戴してきた年代物です。       1983年製      当時210,000円

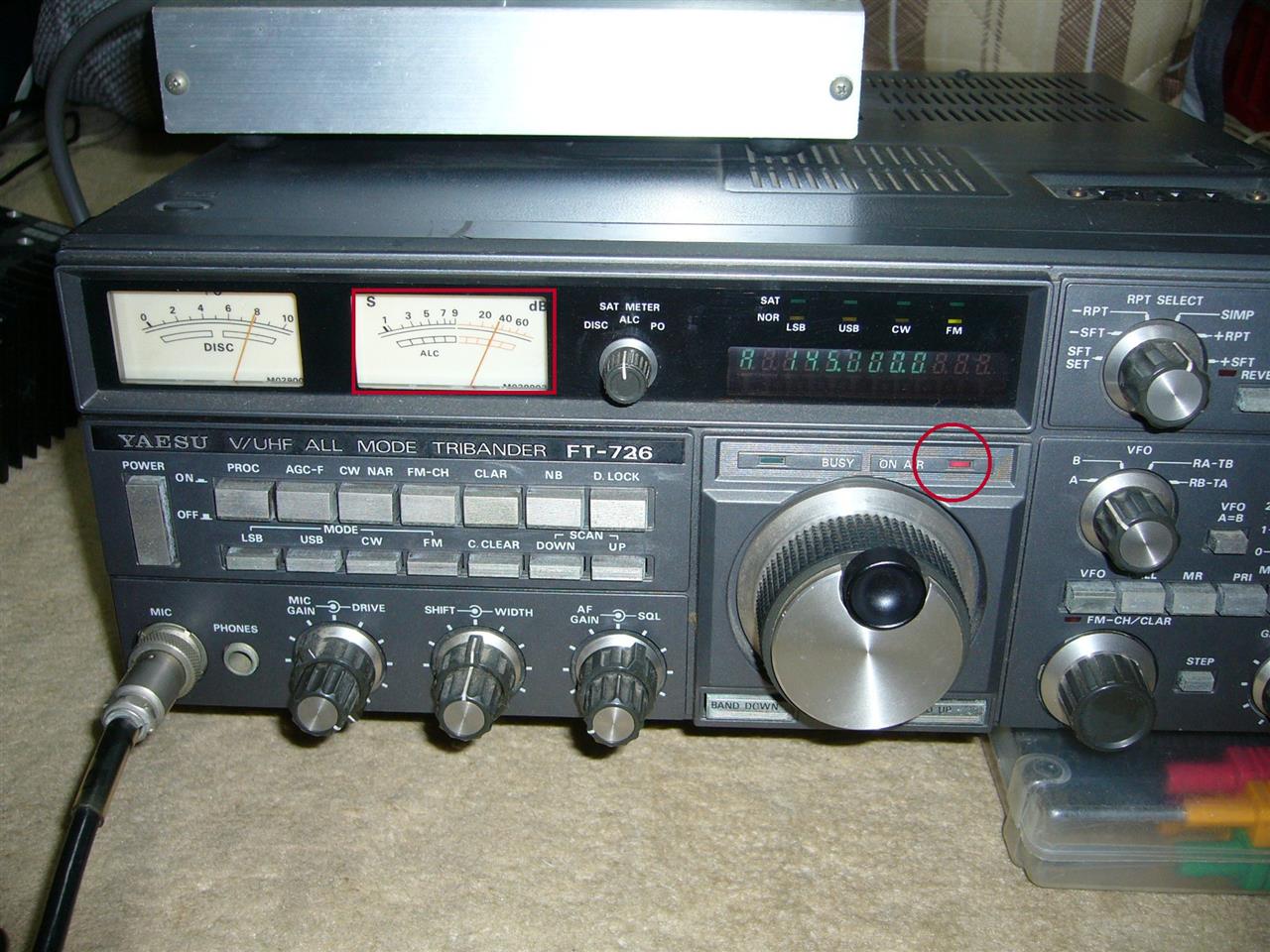

先ず、内臓のAC電源が動くようなので、SW－ONから 送信テストへ、
聞いていたように 430Mhzの出力が全く出ない。


50、144は出力有り


受信はどうか？
①できれば、トランスバータ部の送信ユニットがNG。
②できなければ、トランスバータの局部発振（PLL)がNG。・・・のはず。

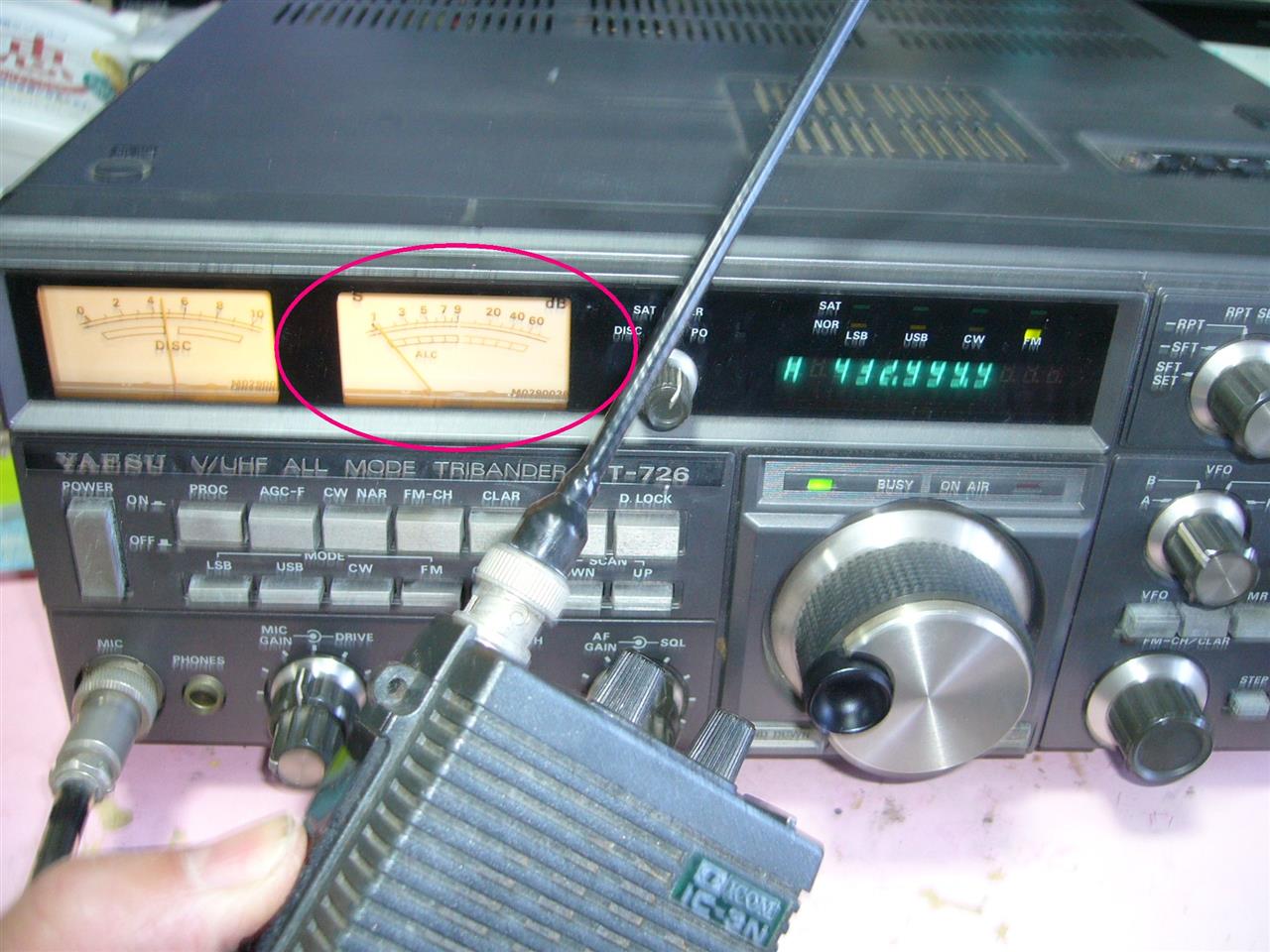

430Mhzのハンディで泣き合わせ
アリャ～PLLが死んでる様子だ。

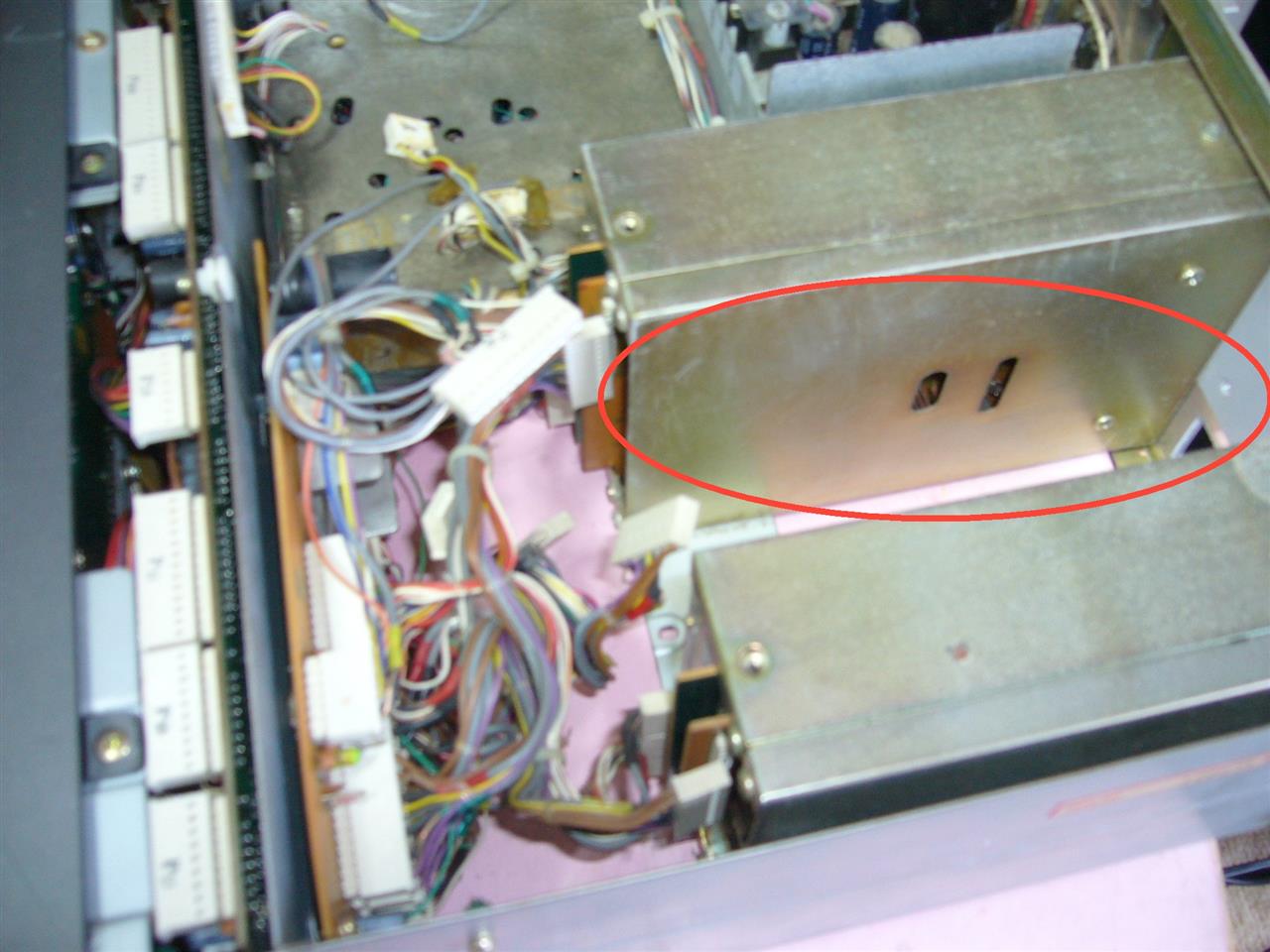

取敢えず開腹作業。     ケースカバーに予期しない場所にビスがある。

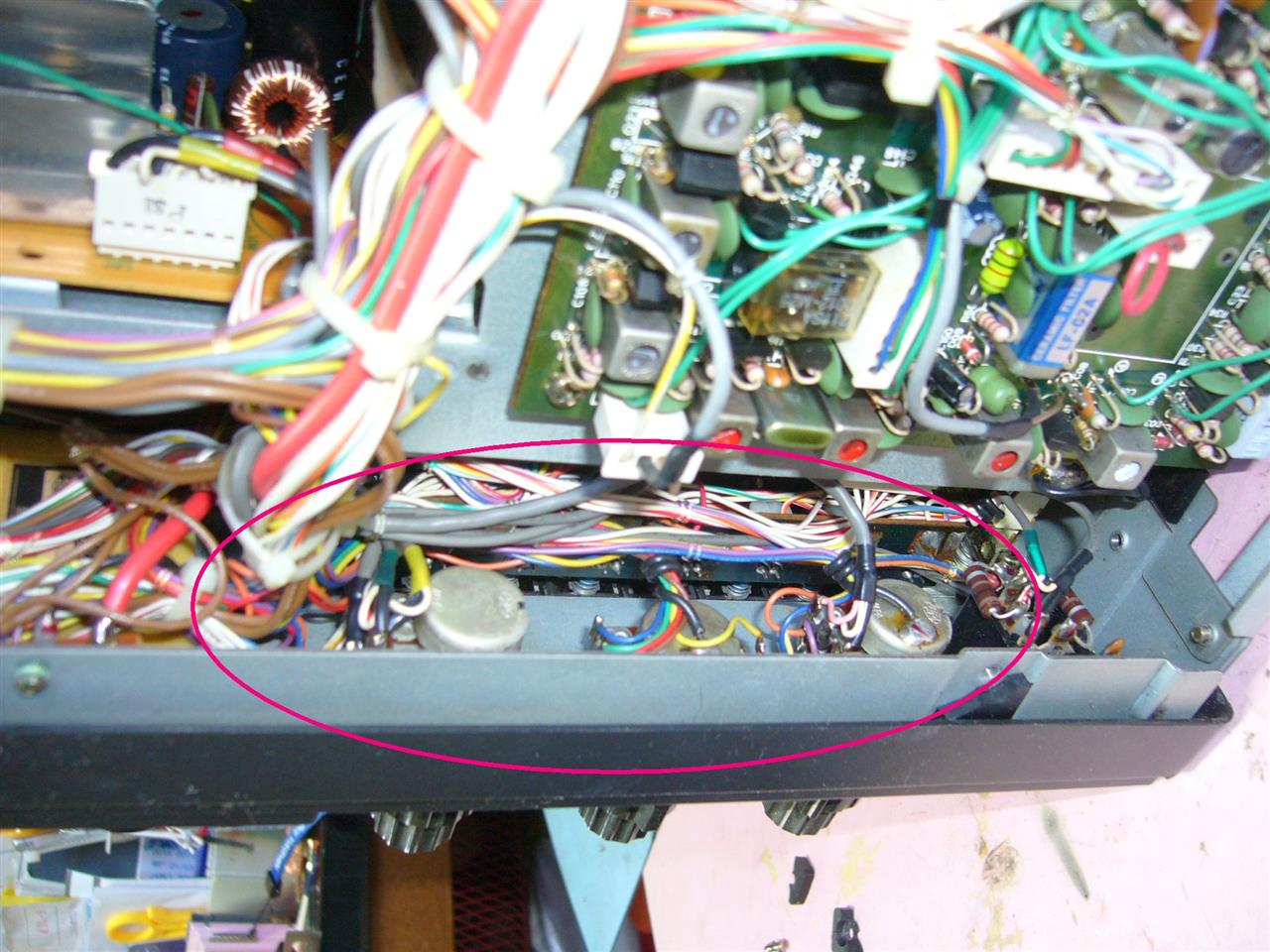

アナログVRにガリが噛んでる。

接点復活材を塗布。    良く効いてガリが止まった。（いつまで効果あるか？）

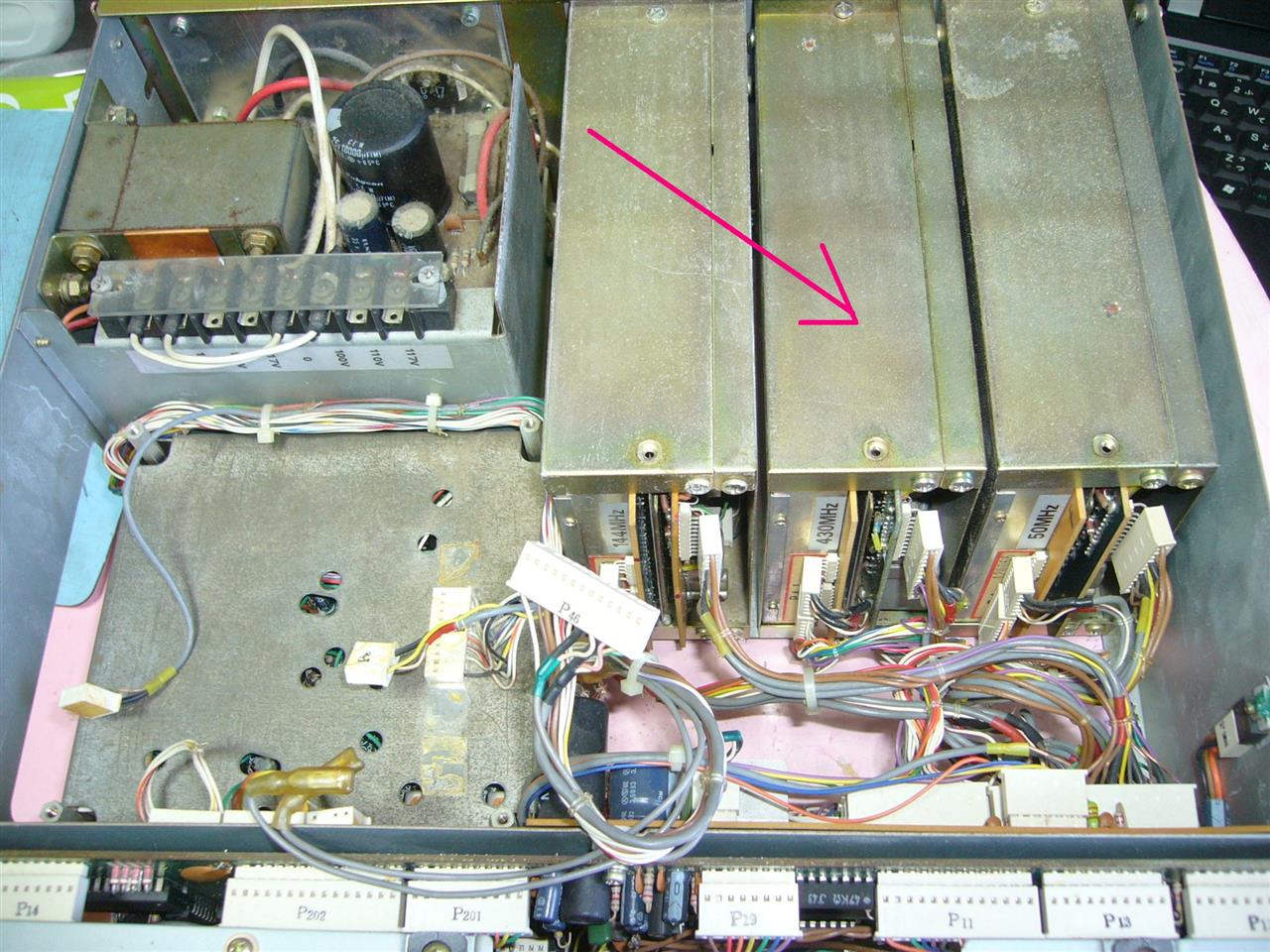

430Mhzのユニットを引き抜き




430Mhzトランスバーター基板
電解、トランジスター足の黒色化 目検ではOKなんだか。


背中合わせにPLL発振基板
同じく目検ではOK


ここまでやって、再度元に戻した。
筐体が大きいので小型の机では作業できない。狭い家なので修理場所から作らんといけない。
（何時、修理が完了できるか目途が付かないのに、開腹状態で置いておけない。）

この時代の機器は電解コンデンサーの液漏れや、2SC460トランジスタの劣化による機能不良を
ネットで目にします。
中華では代替品に2SC1815を使うと、100個が92円＋ 送料193円なんだが、
ftが80Mhzなので、ftが440Mhzの２SC1675が欲しい（20個300円＋送料170円）
しかし、騙しとパチモンが当たり前の中華規格では、注文をためらう。


電解も交換したいのだが、全部と言うわけにいかず、多種類の電解の中でどれを交換すれば
効果が有りそうか決めなければならない。
パネルやツマミを洗浄予定だったが、修理場所を決めてからに延期した。

女房の緊急指示 第2弾

換気扇のファンが止まったり、ＯＮしても回らなくなったりと挙動がおかしくなってきた。

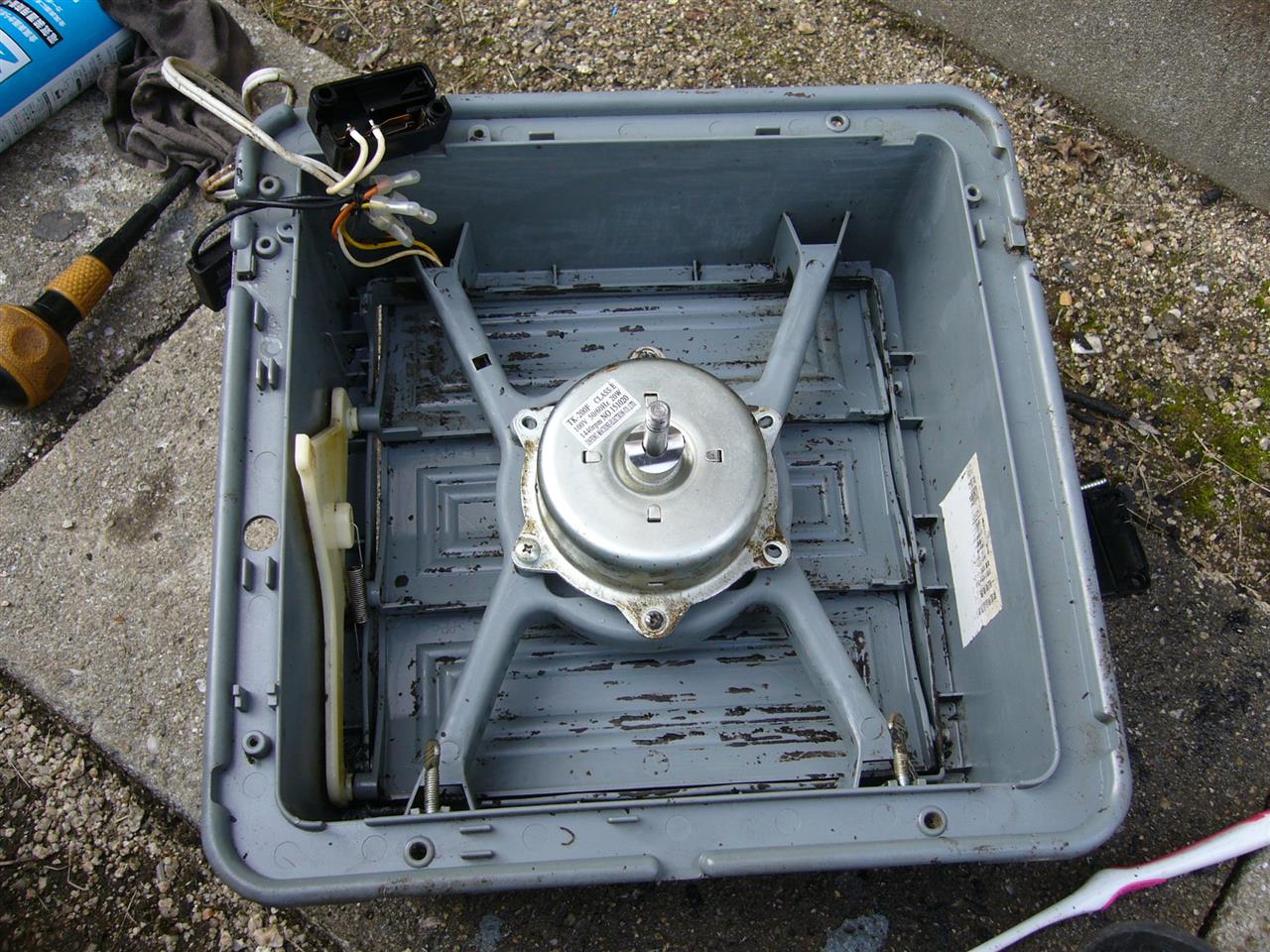

壁から全体を取り外し、作業しづらいので、先ず大きな油汚れのゴミを除去。



コンデンサーを疑ったが、ＯＫのようだ。（モーターの軸が手回しすると回転が重い）



モーターを開腹
前後の軸受けに給油（ＣＲＣは乾くので、ギアオイルを注油）



油汚れがマジックリンで取り辛く、ペイントシンナーを刷毛で塗ってヘラで擦り落とし。

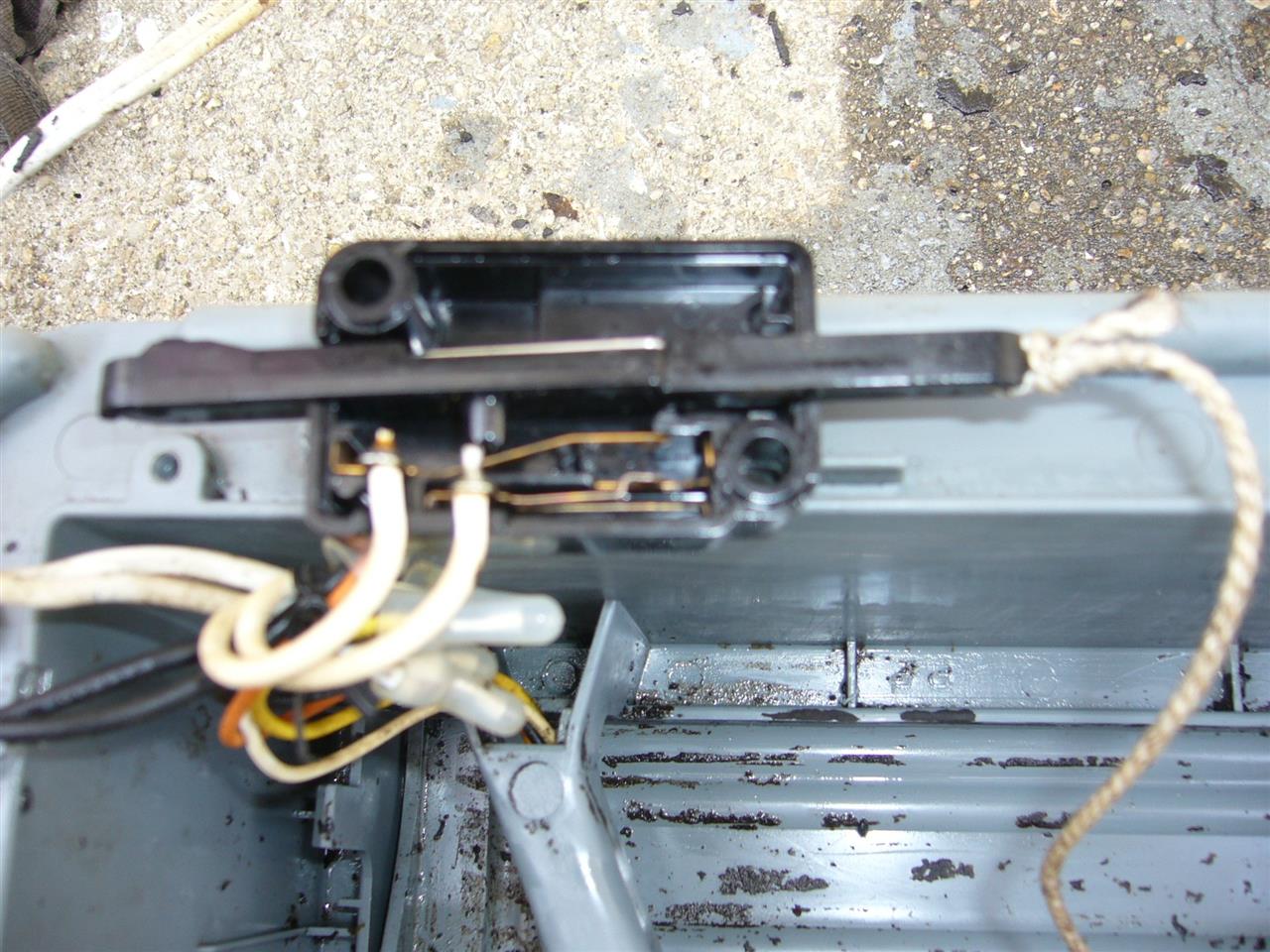

ＯＮ－ＯＦＦ ＳＷが独特の構造なので撮影（ピンボケ）



組み立て スムースに回転している。 しばらく様子眺め
寒空の下で、キッチリ年末の掃除を遣らされてしまった気がする （笑）！

早朝から、緊急指令が出ました。 「寒いのにストーブが動かん。早急に対処せよ」
「突くと動くが、すぐ止まるよ」と

若い頃、工事士免許の取得費用を女房に出資して貰ってるので、嫌と言えません。（笑）！

購入して20年くらい。もうソロソロ、お暇をやらないかん時期なんだがな～

暇持て余してるので、適度な暇つぶし作業を開始。

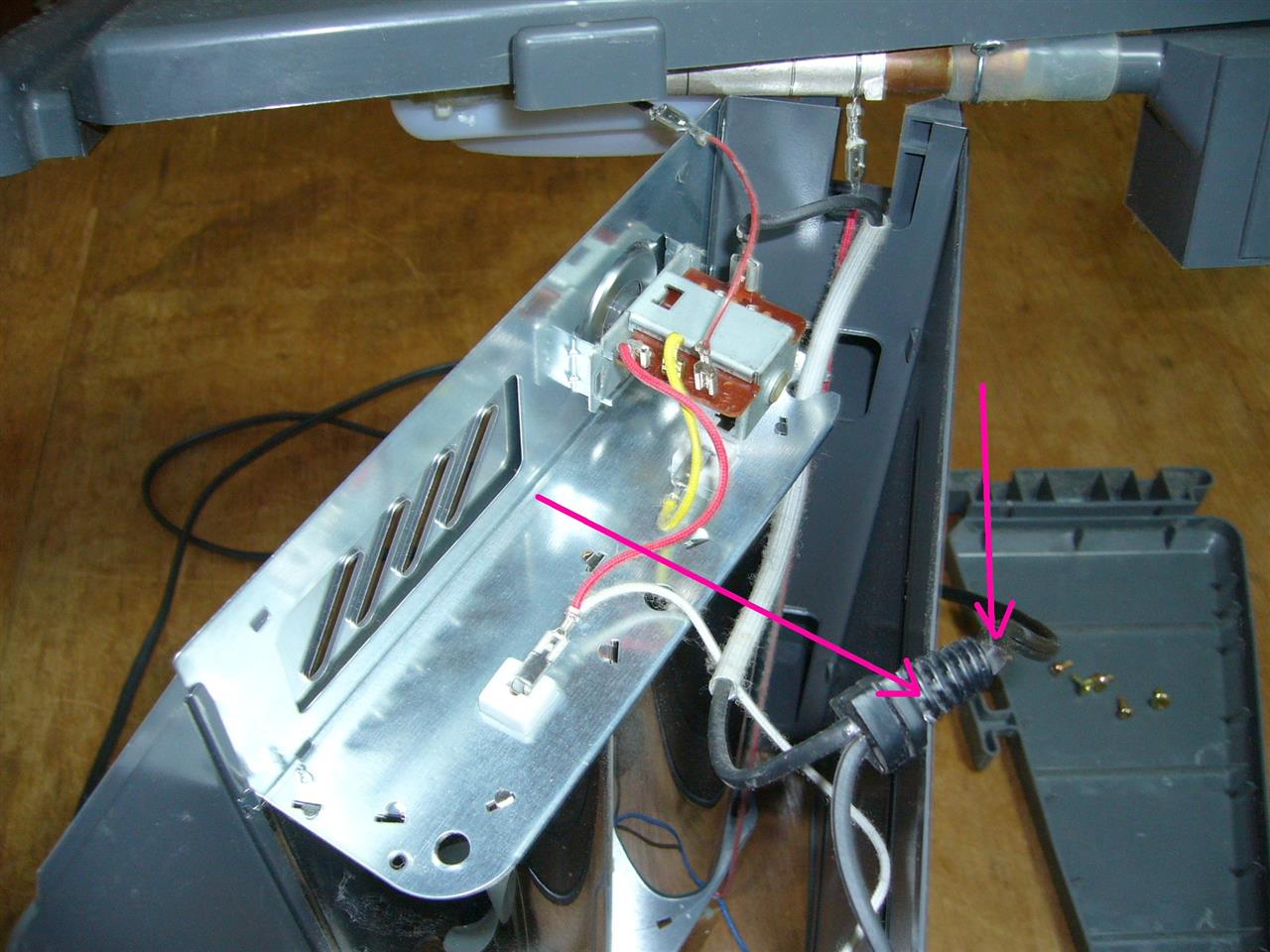

機器の付け根で金属疲労の断線のようだ。被覆コードも劣化でヒビ割れ状態。

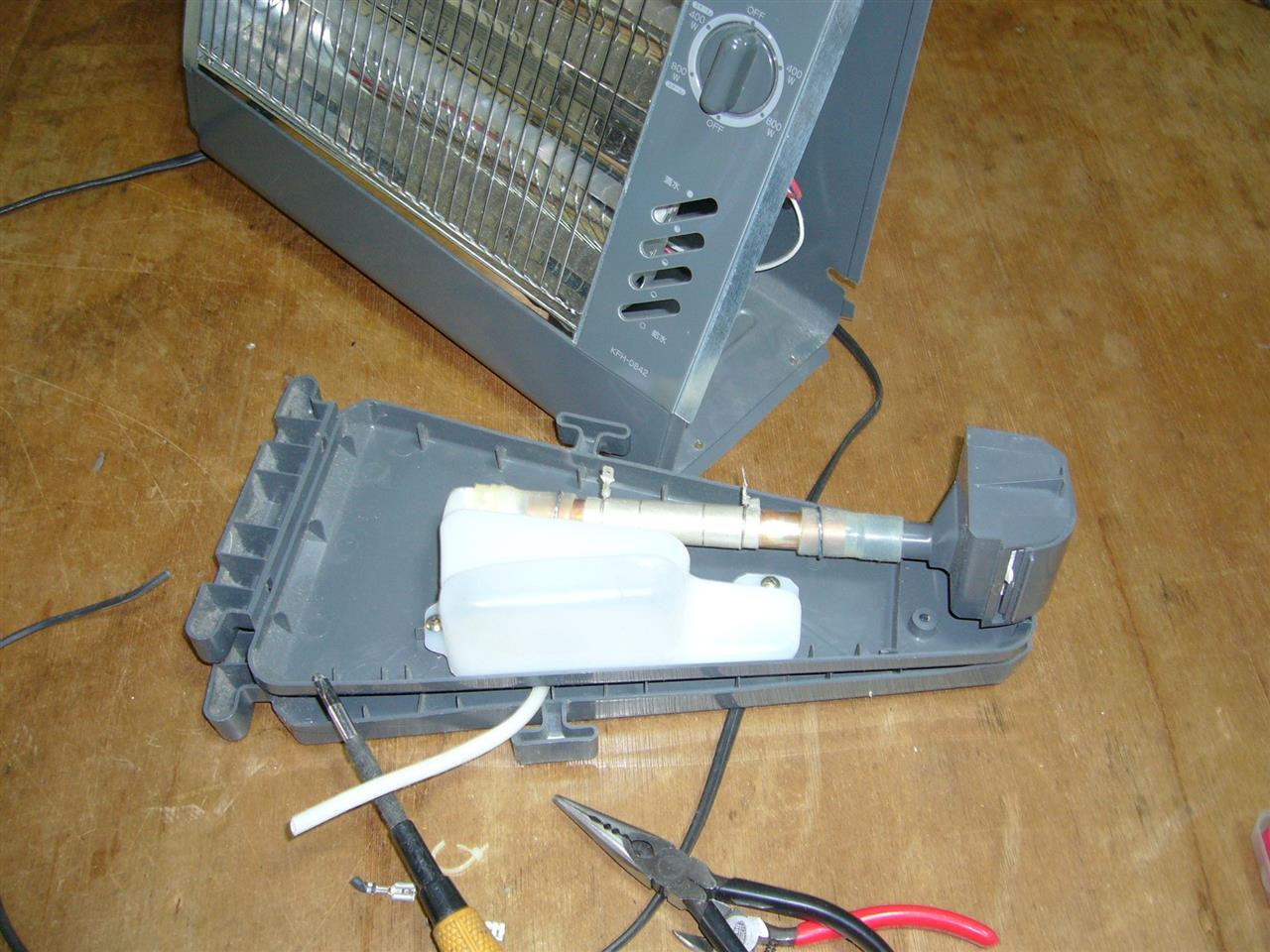

蒸気発生器 使ったことないし、カラ焚き防止の為、配線をカット。


使えそうなジャンクパーツをかき集め


プラグの口金はヤスリで表面腐食を研磨済。 ジャンクを新品レベル近づける気遣い



耐熱用のコードはジャンクも有るが今後の安全性の為、1クラス太い新品を購入

＊銅製品が値上がりしてると聞いていたが、ホムセンの線材コーナーはすべて150～200％
の値上げになっている。
（食料品とガソリンばかり目が行くが、他品種の値上げも多い）

手持ちの平ギボシが小さかったのでこれも購入


完成 （簡単な配線なんで、動かんかったらおかしいけど・・・）
