前編の試作では、溶接部が赤熱しても、溶接力が弱いので電圧のアップをしてみた

関連前編はここ

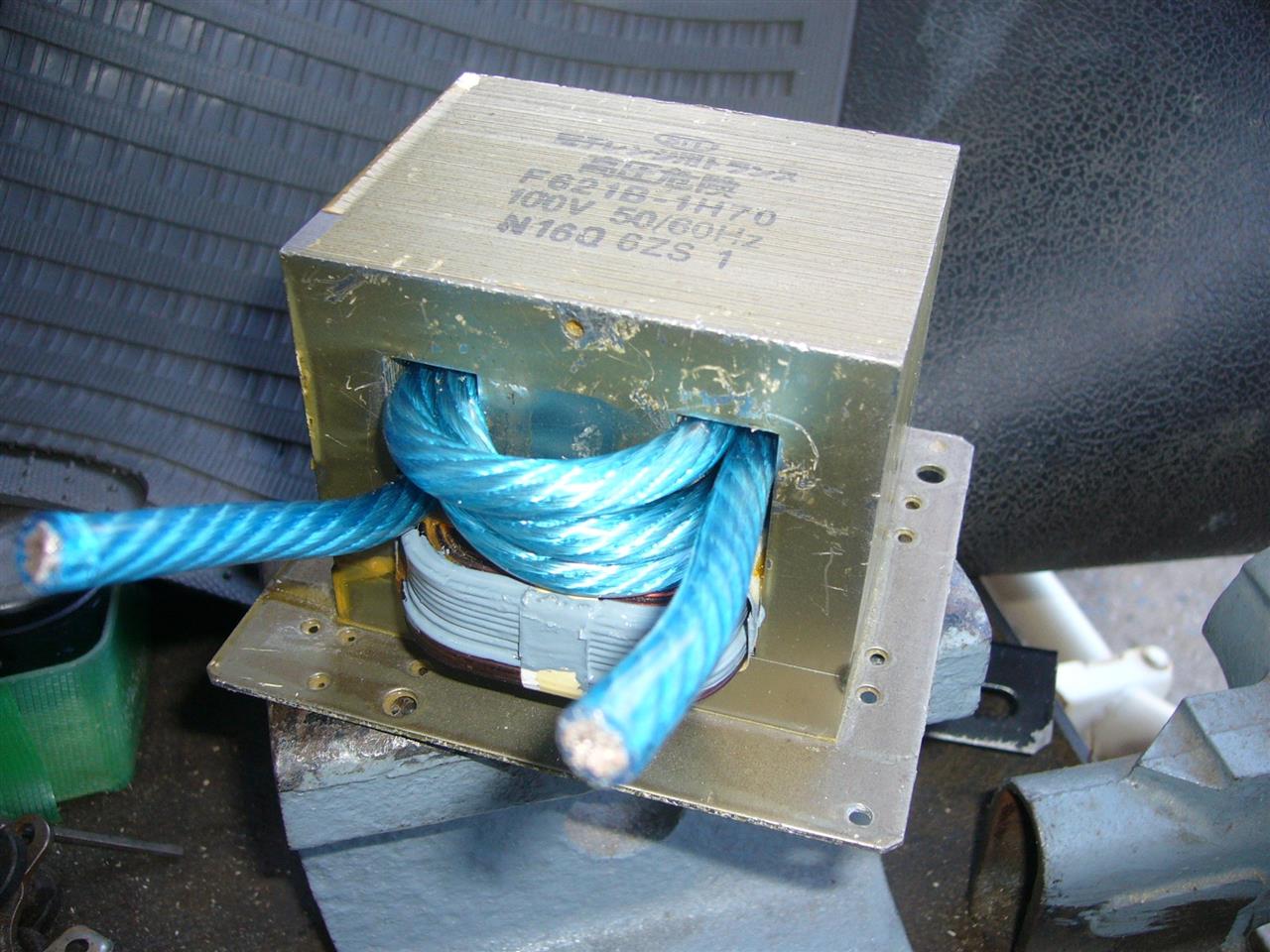

問題は巻き数を4回へ変更した分だけ、スペースの関係で22sqから15sqへ巻線が細くなった。
電圧は　3.5V


試作機全体　
クランプの検流値：３A　　ロス無し単純乗除では溶接面に85A

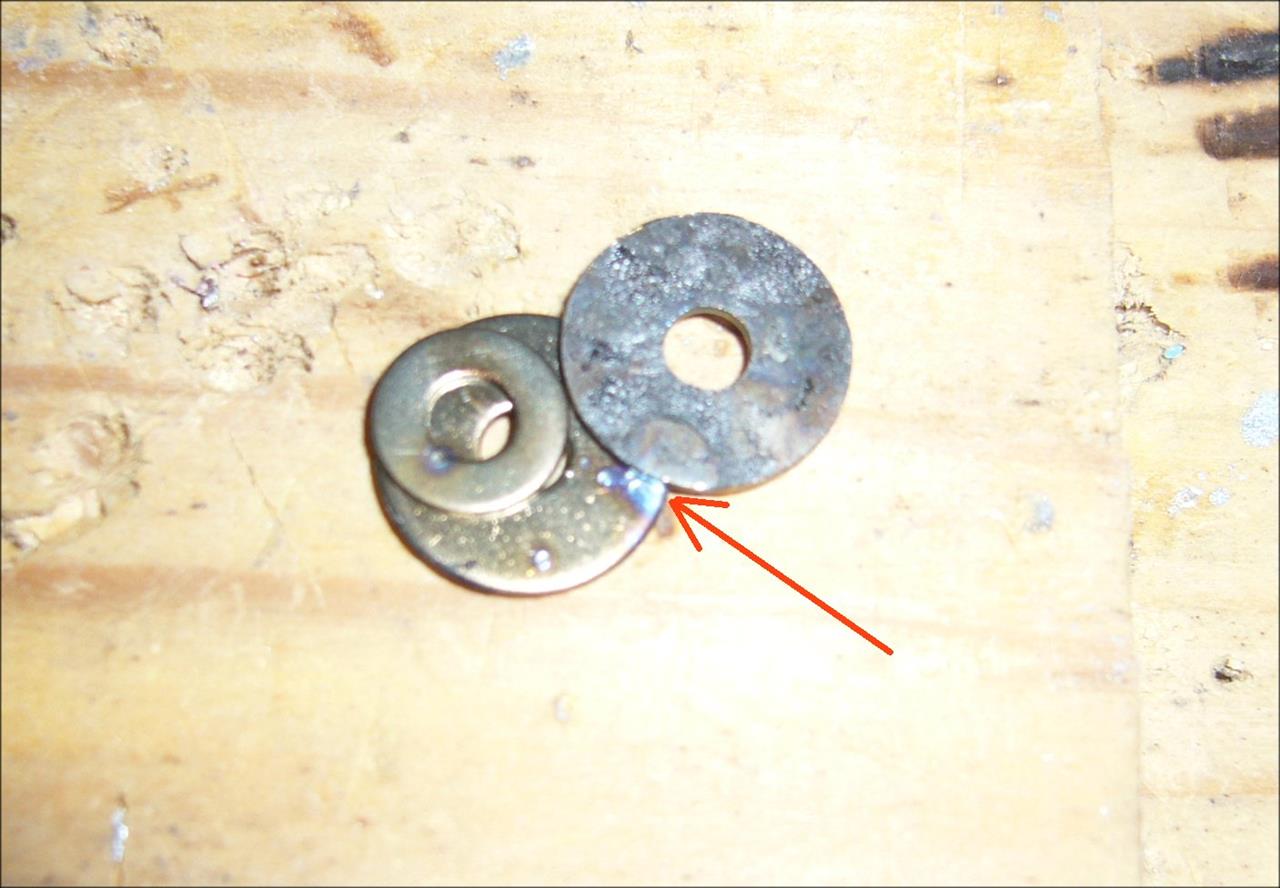

一発で溶接できた　1.7Vと3.5Vはエライ違いだな。
（溶接の瞬間に音と振動が伝わってきた、チョット、びっくり）


試験機の結果が先ず先ずなので、扱いやすくするためにバラして手頃なケースに収める。

しかし、投資額を見ると、ジャンク活用が少なくレンジトランス（ヤフオク）、コントロール
基板（中華）、ケーブル（ホムセン。これは結構高価だ）等を合算すると5000円弱となって
しまった。
