中華からポチした、銅製ボルトが2個あったので、もう１個、目立つアンテナを作った。

前回作成のアンテナ関連

今回は、ガラスエポキシの両面基板を使用。両面基板なので、コイルを巻かずに基板を加工して
コイルの代用とした。

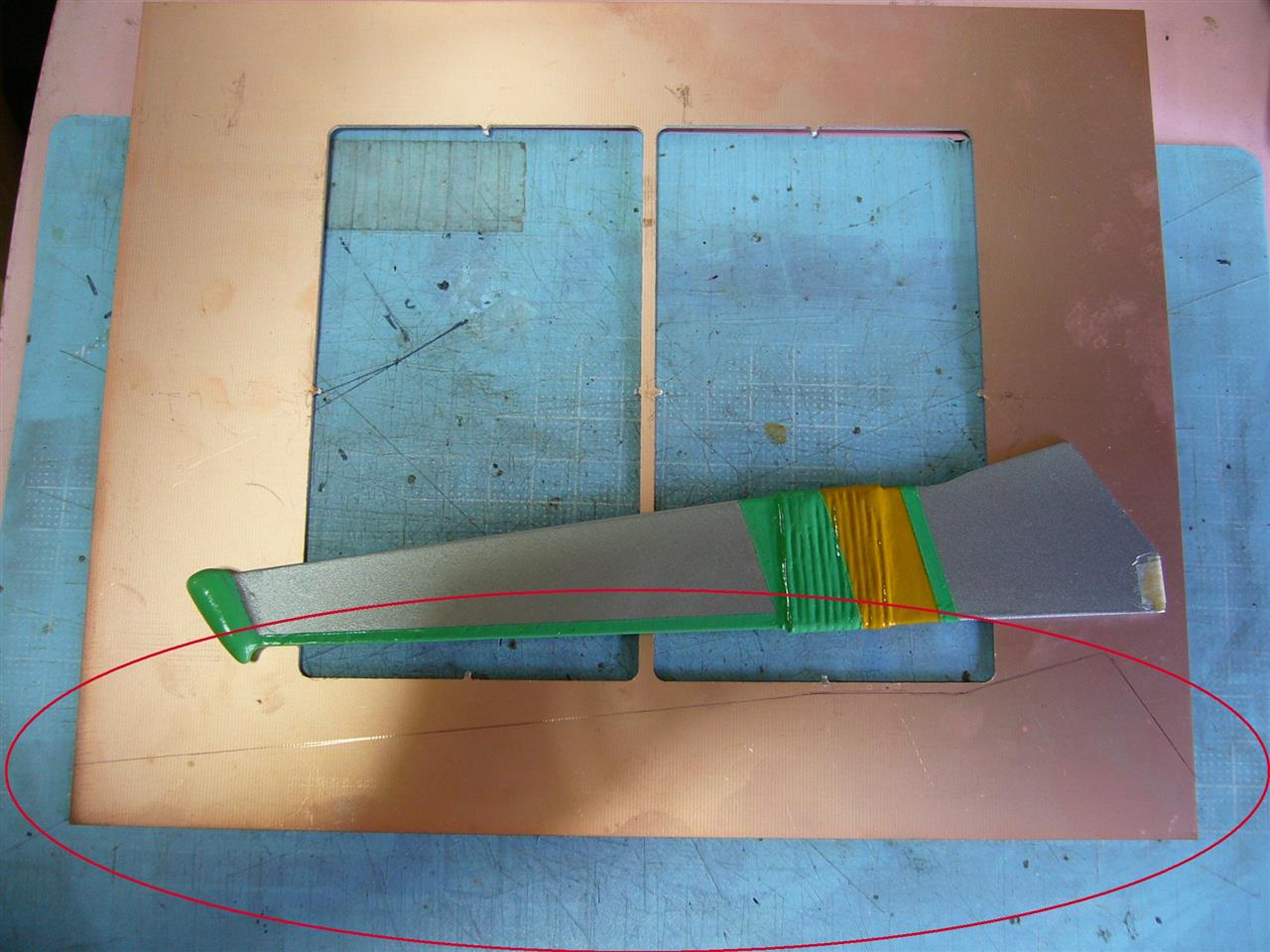

形状はほぼ同じなので、前回作った物をなぞって、ジャンク基板へ写し込み。


金鋸で切り出し

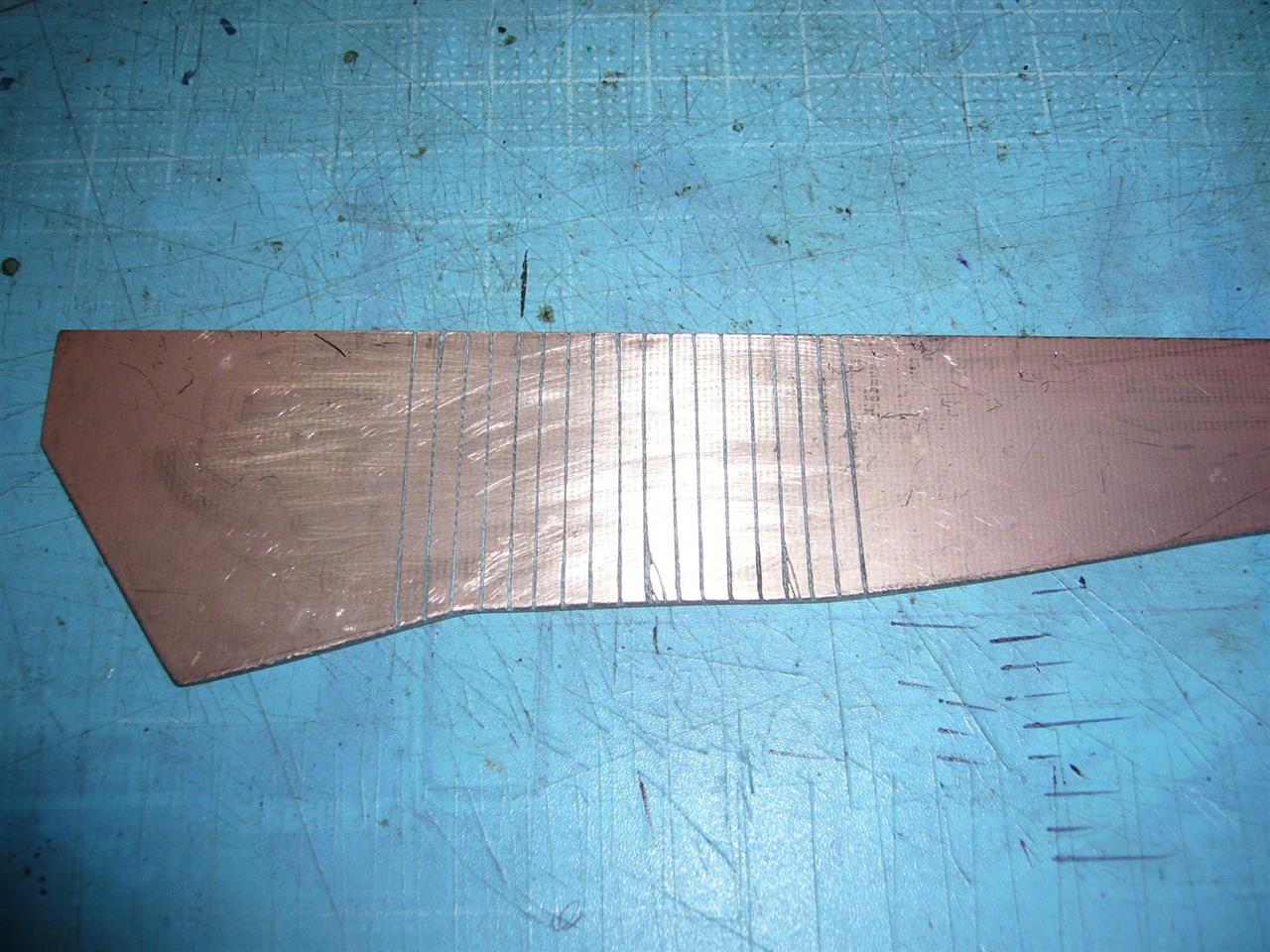

コイル部分の溝切　裏表の接続部分がズレないようシャコ万で固定しながら罫引き


裏表に罫引き済　
裏表の接続に銅箔テープを半田したが、コイルを巻く方法が楽だった。


コイルの溝をパテでカバー

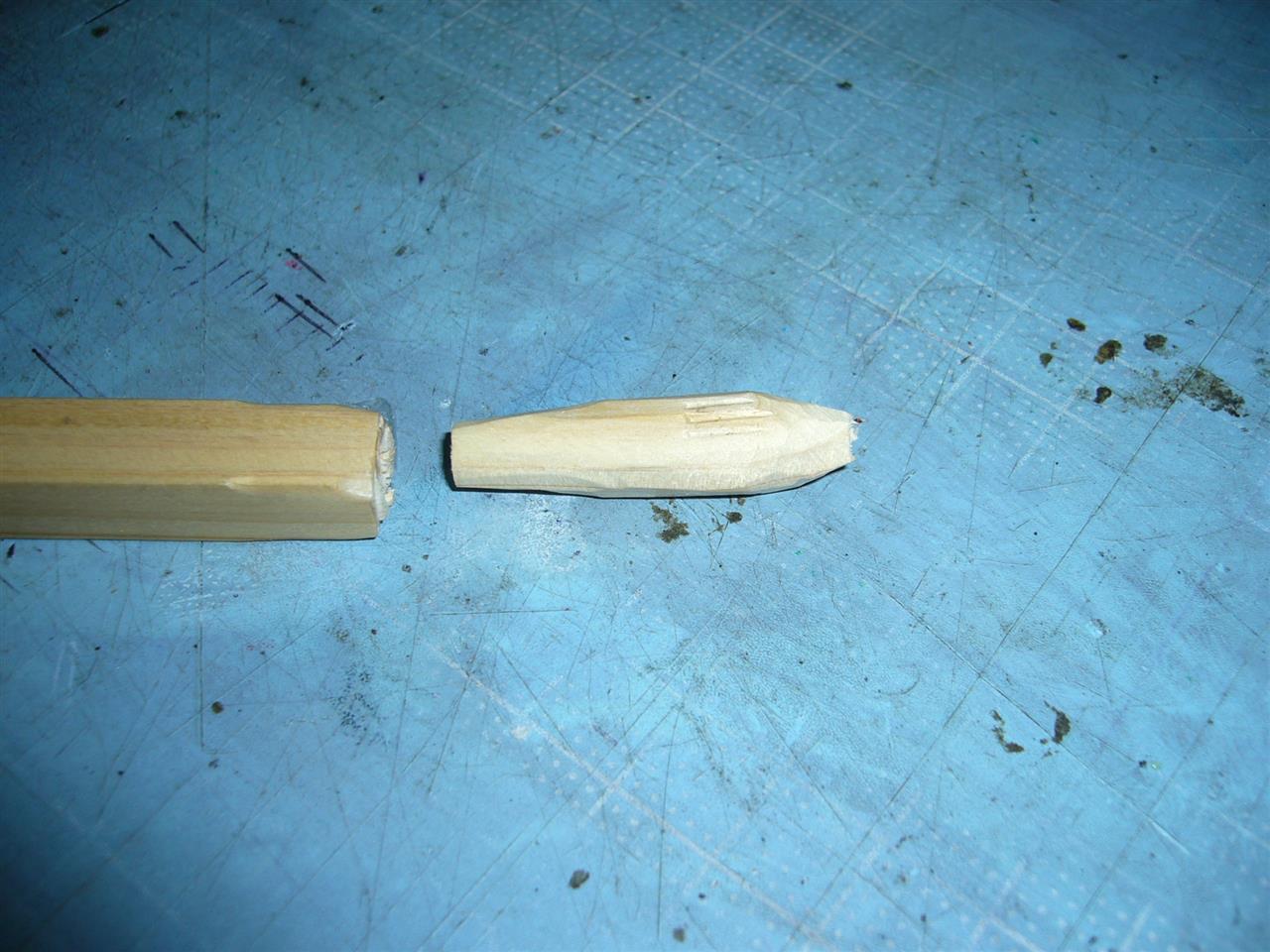

トップの飾り（目立ち効果）　角材から削り出し（途中）

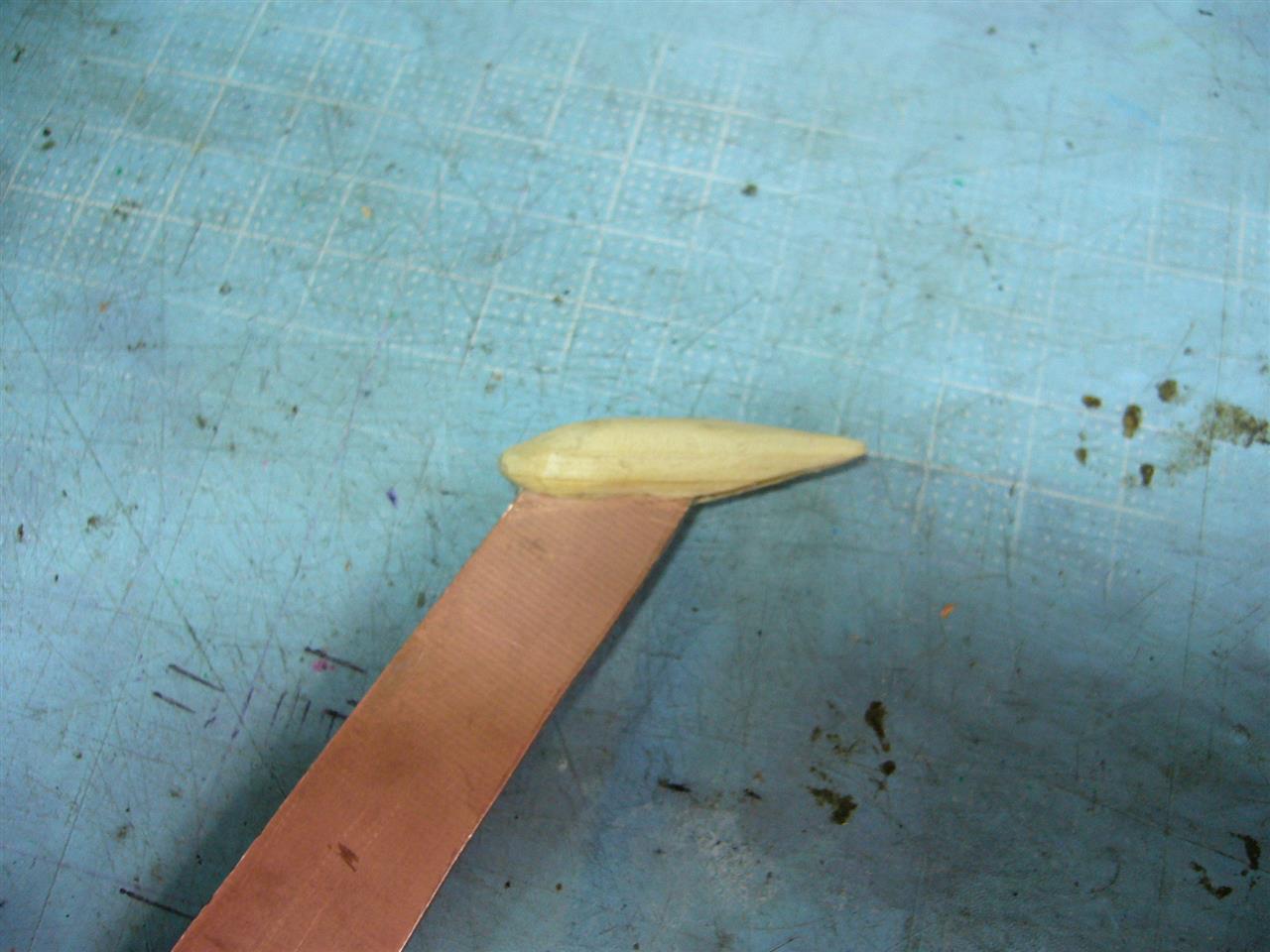

パテ盛りして整形


基板とボルトの篏合部分で半田付面積を増やす加工



前回同様、ボルトをガスコンロで炙っておいてから半田付。
　⇓
エポキシパテで取り付け部補強。
　⇓
基台が右に傾いているのでその分オフセット


下地塗装　ミッチャクロン　プラサフ
　⇓
模様塗装　クリア塗布
　⇓
完成
前回、作ったものより赤いのがよく目立つ。手持ち塗料の都合なのに、前回はウクライナ国旗風
の色合いで、今回はロシア・セルビア風の色合いに近い（笑）！

　　
大きさがアマチュア無線のVU帯サイズなので、次は送信用が作れないかトライ（のつもり）。
