前回作ったデュアルバンド（ＶＵ）のアンテナが片方のバンドでSWRが少し高い気がする。
パテ盛や塗装で得た経験で、もう少し改善できないかトライ。

材料にガラスエポキシ両面基板を使っていたので、これを修正して再利用。

元ネタはここ

以前、完成していた時の画像


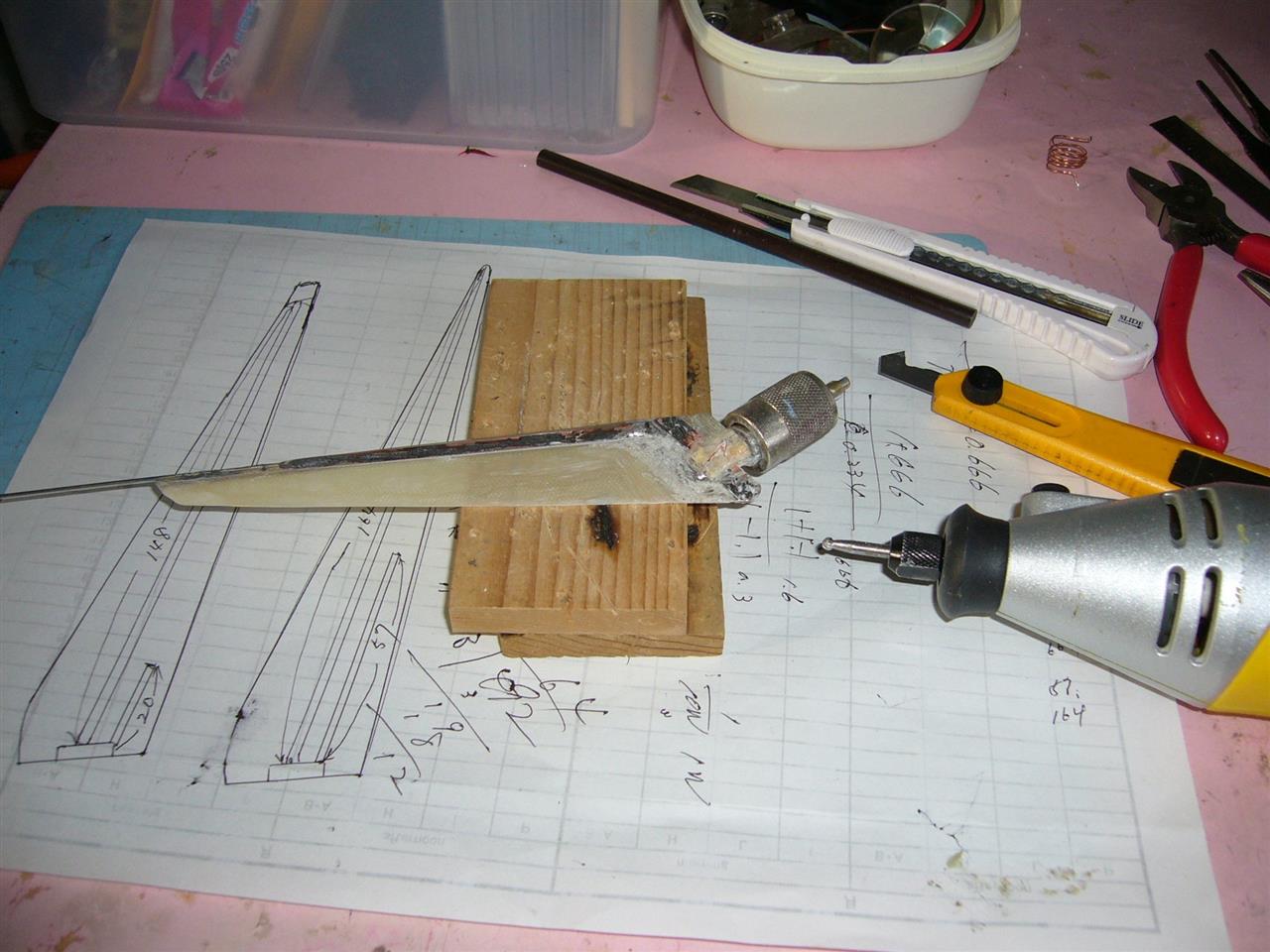

塗装と不要部分の銅箔を削り取った後の無残な姿


調整前にパテ塗しておいた

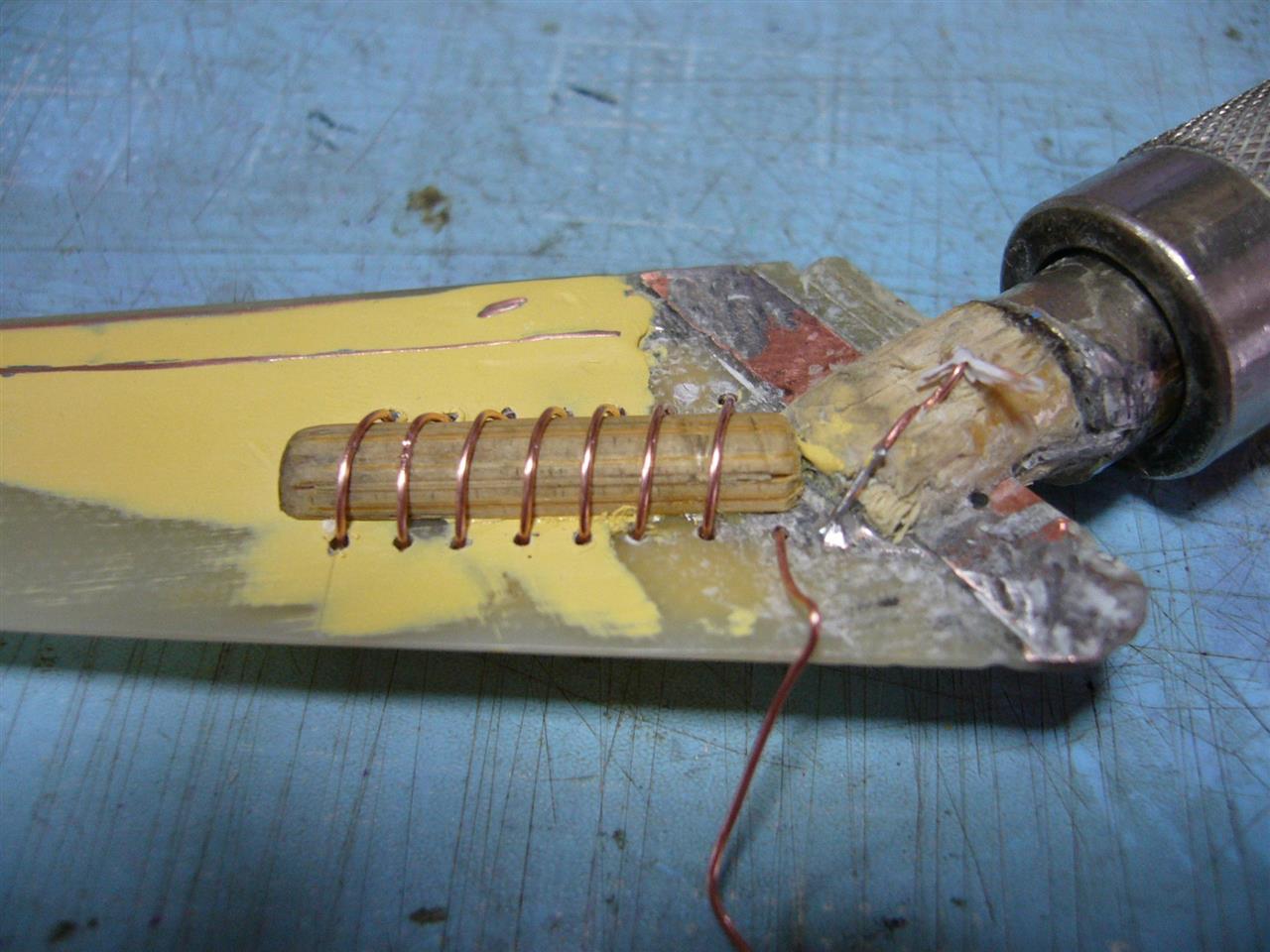

マッチングコイルを作ったが大失敗
デュアルバンド用アンテナなのに、片方のバンドで同調させるともう片方では、全く使い物に
ならなくなってしまった。マッチングさせるバンドには好都合だが非同調バンドは排除される。

理屈では、トラップを挟めば両立するはずだが、調整は、どちらのバンドをメインにするか
決めて、まあまの玉虫色調整しかないようだ。（メーカー製品にもその傾向が見える）



塗装前の仮組チェックでのSWRは室内、車上基台ともOKだった。
前回、車上基台のチェックが悪かったのは基台側の不備だった。（詳細は別途記載、ここに投稿）

仮組チェックで、OKだったので塗装へ 。 3色とも手塗したが、都度SWRを測定してOKを確認。
部分的には3層の以上塗装になり、かなり厚い塗膜になったが1200Mhzほど比誘電率の影響は
少ないようだ。（気づかなかった）

ANAのイメージカラ－を真似たが、一寸色合いが違うような気もする。

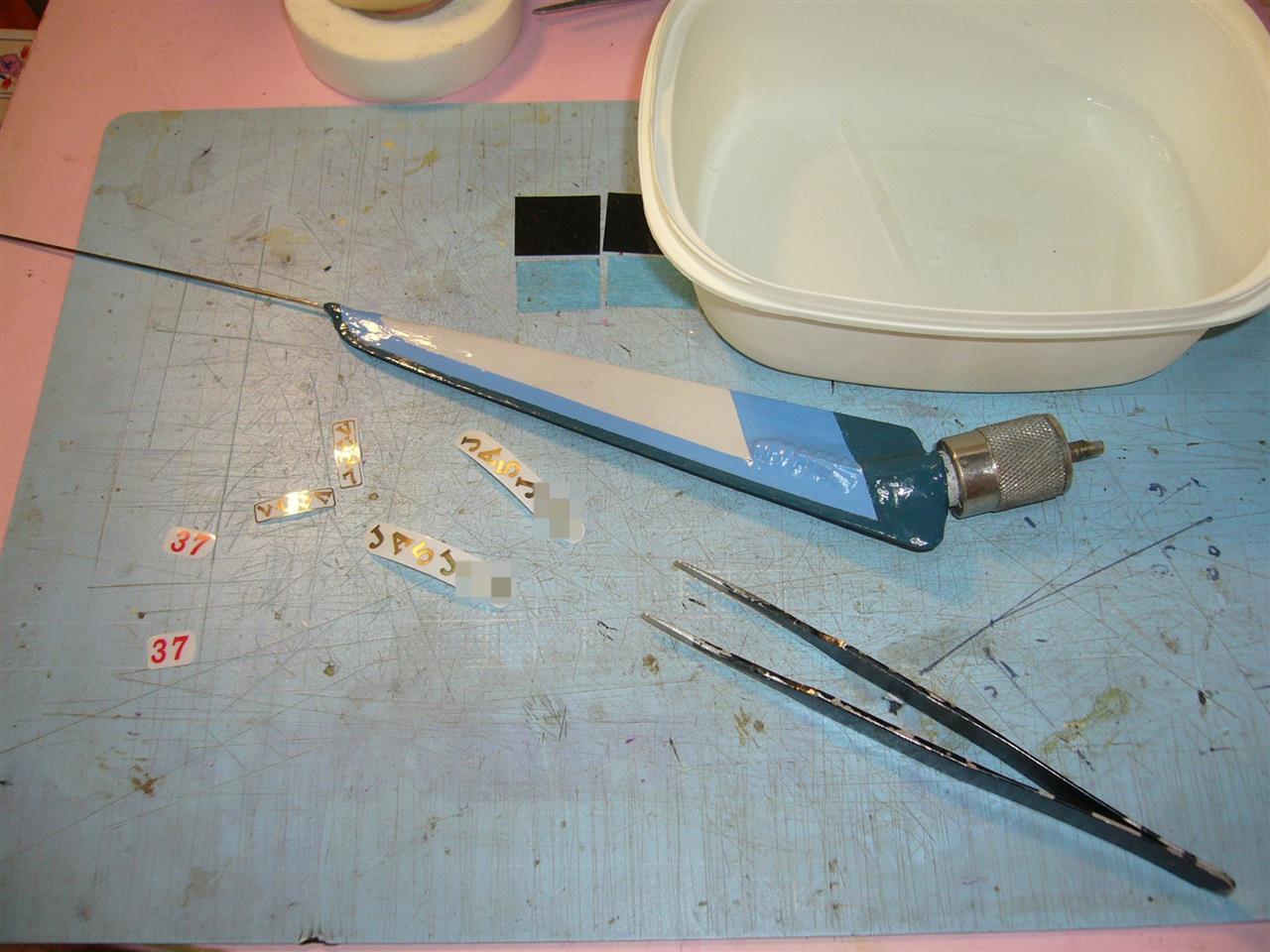

テプラシールの余分な部分や角をカット


面倒でもママレモン1滴入れた水貼り、大きなものだと霧吹で貼り面にたっぷりに噴霧。
貼り終わったら、ドライやーで炙っておくとシールが剥がれ難い。


完成


145.00MhzでのSWR


435.00Mhz でのSWR。 レピータ帯に中心（SWRがもっと下がる）があるが、435.00Mhzを
中心に調整すると145MhzでSWRが悪化（中心が下がる）する。
十分、使える状態なので、完成とする。


＊追加
サンバーの補修用塗料が見つかったので、気になる色を塗変えた。（濃紺部分）
画像では目立てないが、これでANAイメージのトリトンブルーに近づいてきた。
本当の完成
