久々に、メーターの改造にトライ、 7～8年前の笠岡ハムフェスで購入。ここは良いジャンクが
格安で入手出来ていたのだが、もう4～5年開催されていない。

先ずは、ジャンクのメーターが稼働するかチェック。
稼働すればスペック調査から。

・フルスケール120μA計 計算から内部抵抗約1,500Ω、約180mV。
半端なフルスケースは測定誤差があると思う 元の表示は100μA
実働では２２V（DC３１V)が計れるように、300KΩをくらいを直列に繋ぐ。（倍率１７１）



今後のため、必ずデーターを裏に貼っておく

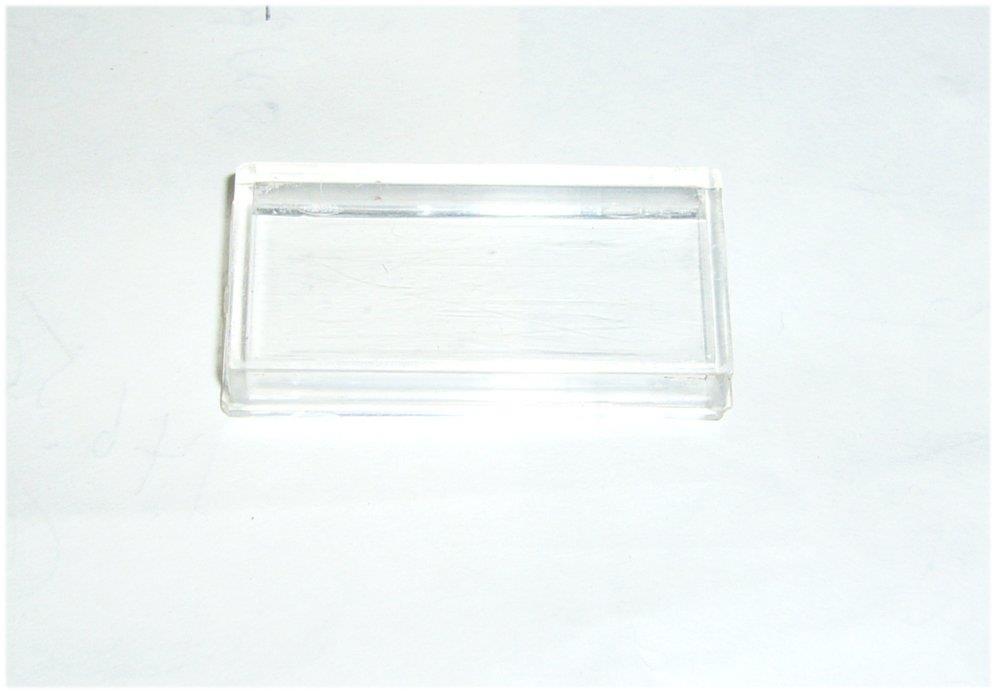

ジャンクでは、透明プラカバーが汚れていたり、傷が付いてるのでコンパウンドで磨く。

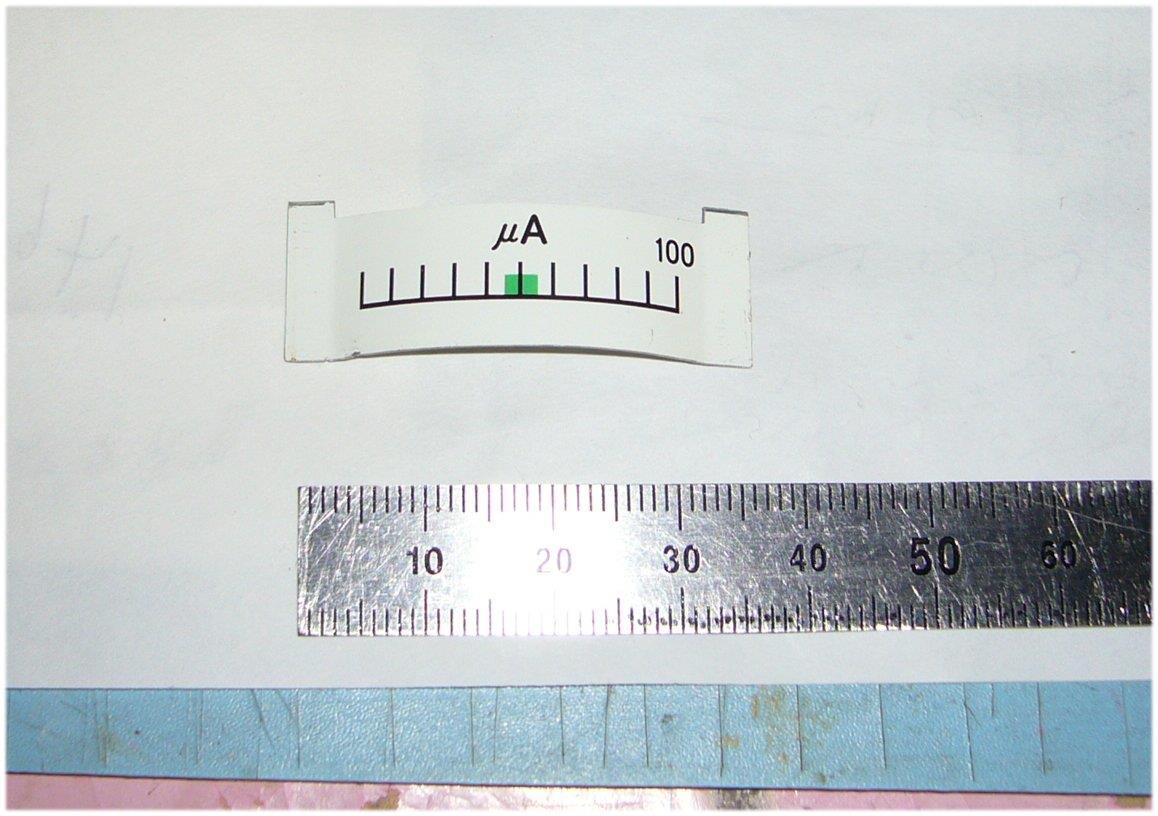

既存の目盛りラベルを剥がして採寸（基本になるので正確に）


Cadで図面を作って、テプラアプリに取り込み
CADの目盛り寸法は計算値で設定

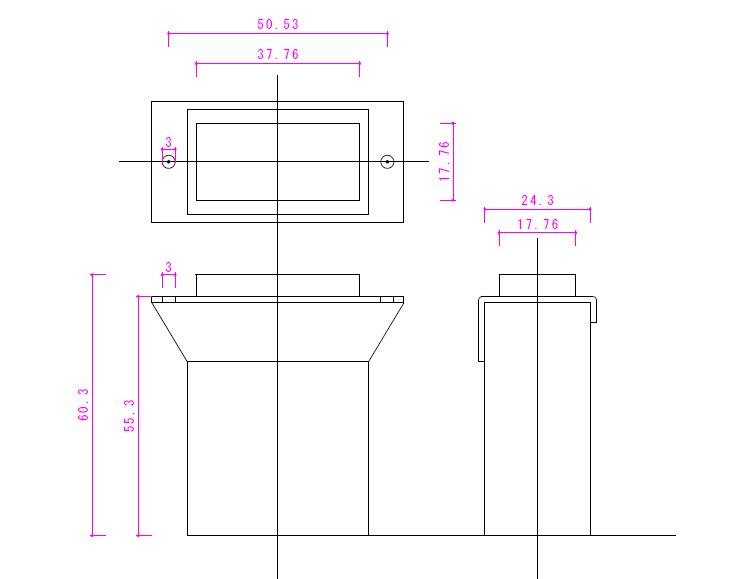

次の工程に必要なので全体を採寸してCadに落としておいた。


メーターの心臓部を解体、慎重に扱わないと、指針に触れると直ぐ曲がってしまう。

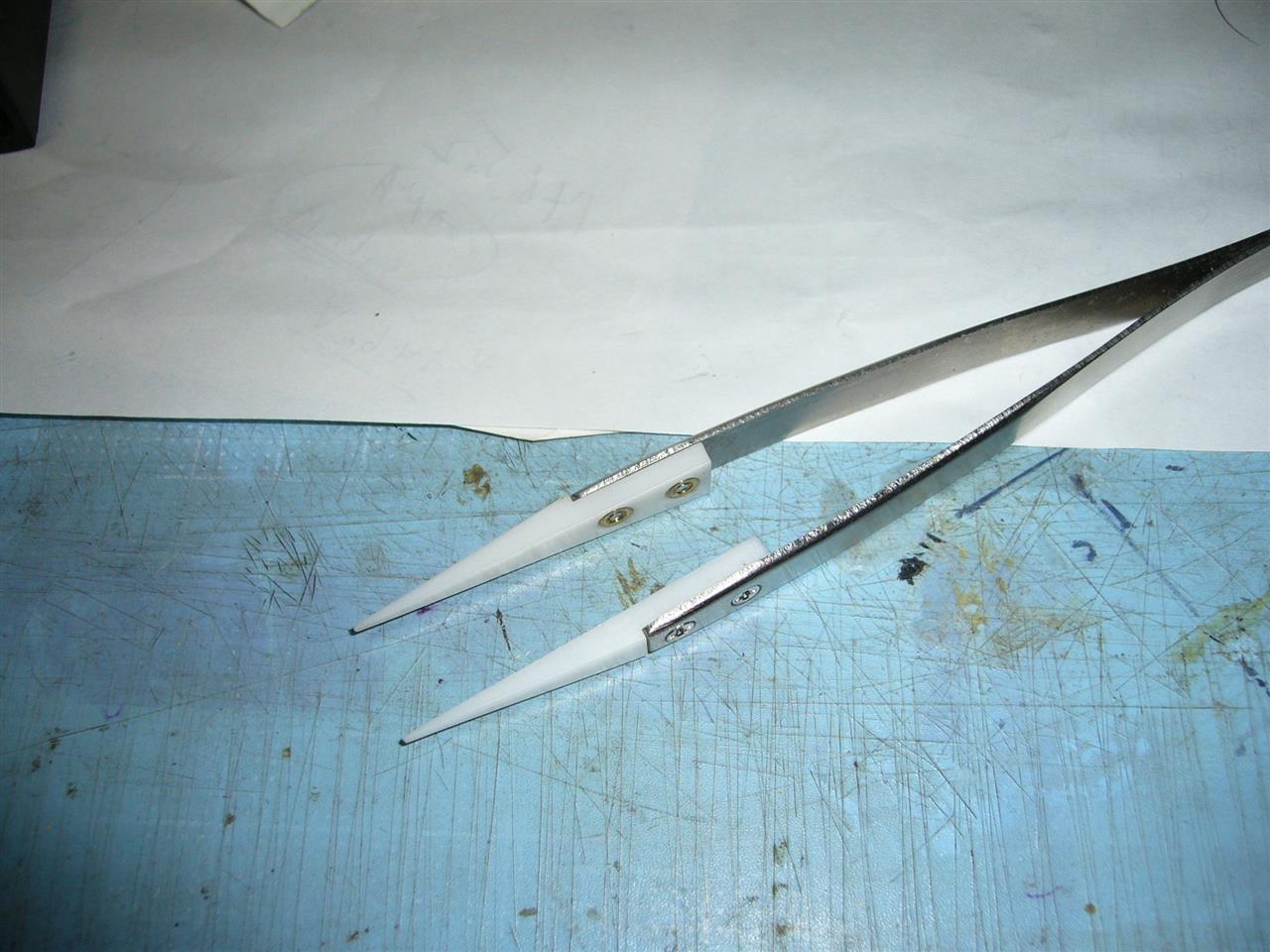

今回役立った絶縁ピンセット。 メーターには強力な磁石が付いているので、金属の道具では
解体作業が遣り難くい。


テプラで作ったシールを元の目盛りパネルに貼る


SWRのレッドゾーンに手書きで色付け（手間が掛かるが、仕上がりが引立つ）


序に指針の先にも赤色を重ね塗り。


メータ部分完成 次はこれに配線
