ジャンクで買って、何年も棚の奥に仕舞ったままでした。

今は亡き JH1FCZ 大久保OMが考案されたＳＷＲ計。

メーターが壊れた物と思って放ったらかしにしていたようです。

メーターの動作を確認できたので、修理調整を開始



複雑な回路でもないし、部品の代替はある。
稼働しそうなので、掃除して見栄えをよくしよう。

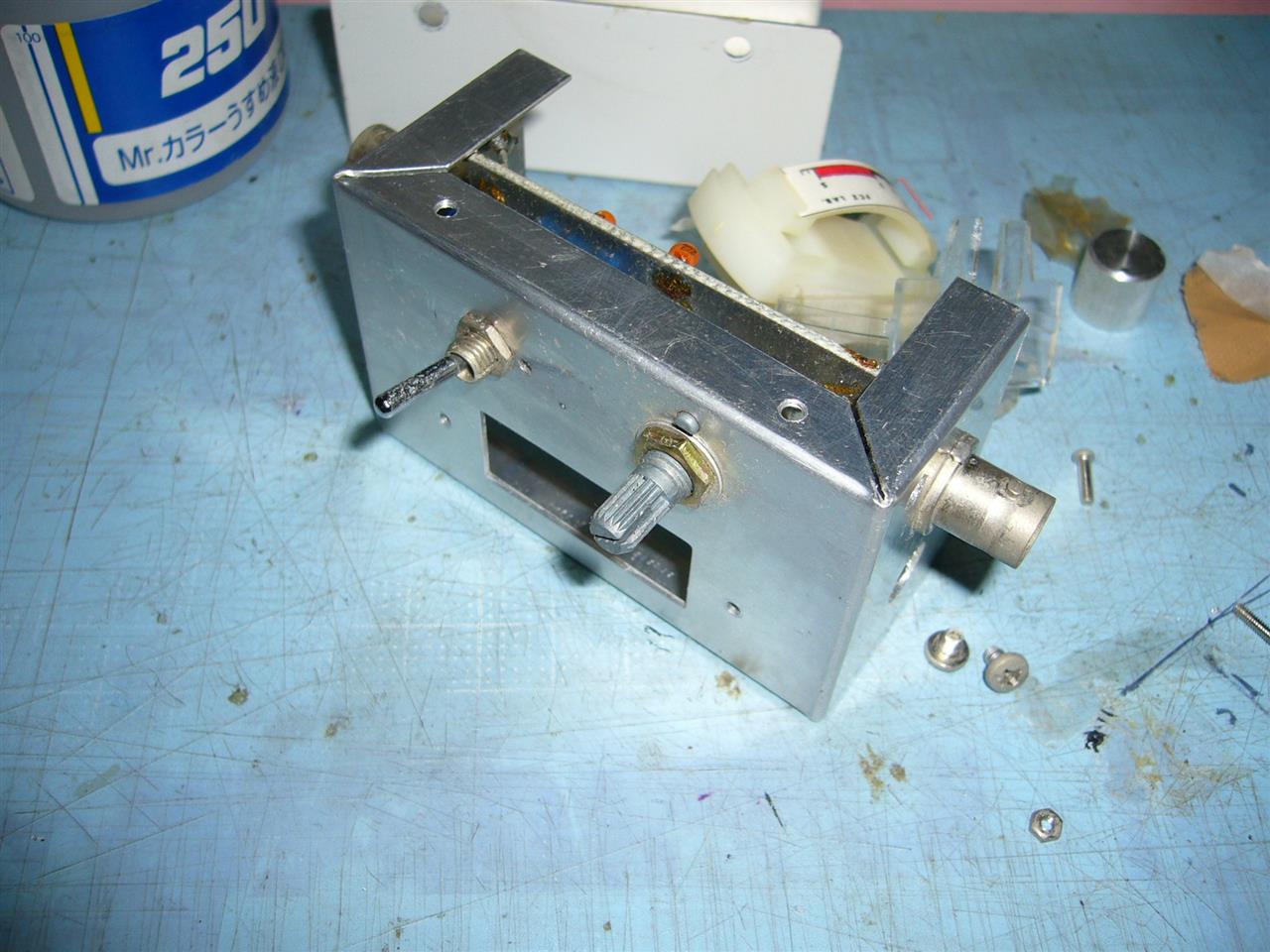

シンナーで洗浄して塗装の準備 大きな傷は無し



アルミシャーシなのでミッチャクロンの塗布から開始



アマチュアの工作は機能優先で見栄えを気にしないのが多いが、粗い仕上げでは愛着が沸かず
しだいに使わなくなってしまう。

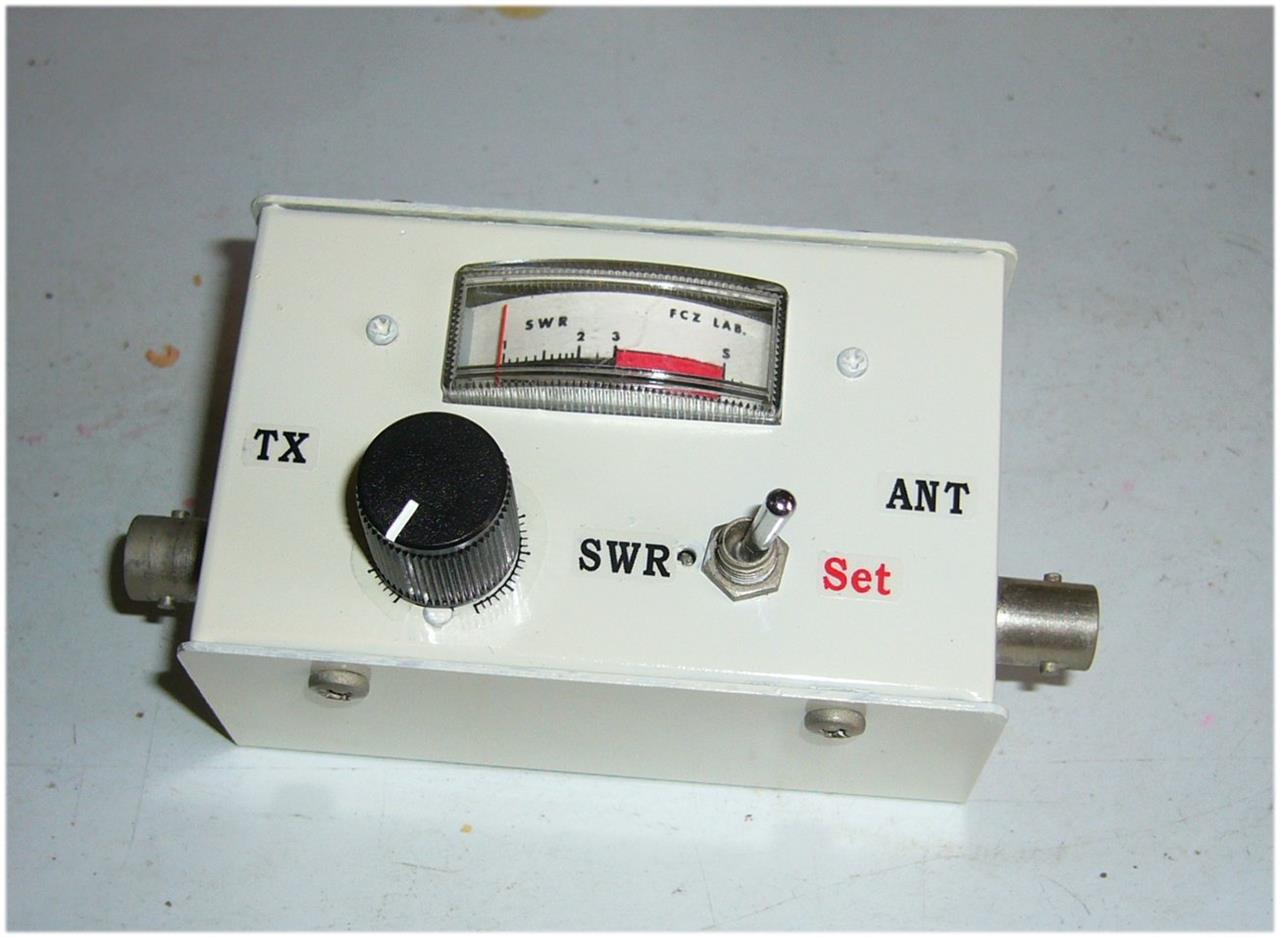

私は面倒でも、文字入れはマッジックの手書きでなくテプラシールを貼っている。

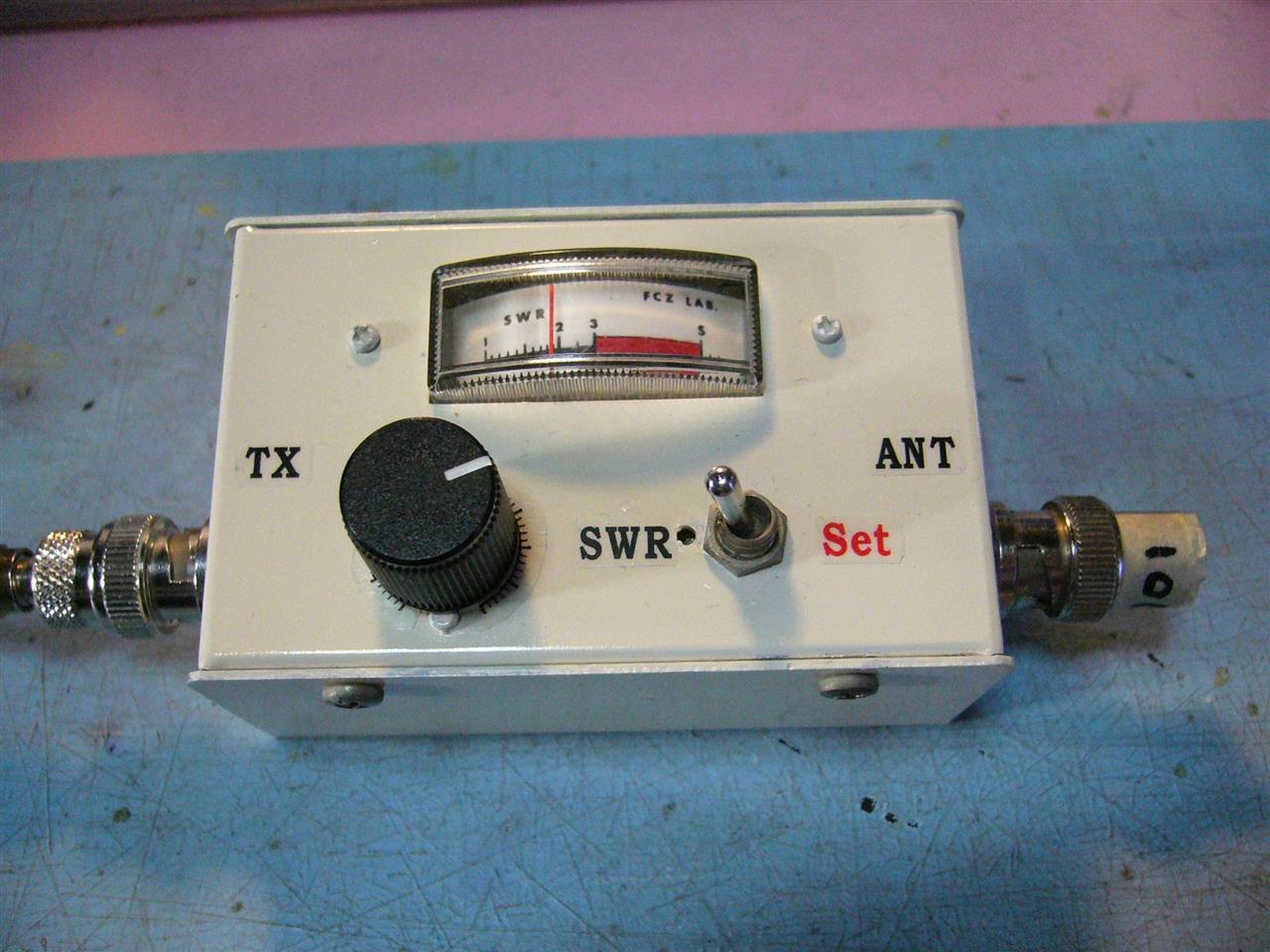

ダミーロードを繋いで試験稼働
・144Mhz帯 50オーム SWR1.0


・144Mhz帯 75オーム SWR1.5


・144Mhz帯 100オーム SWR2.0


・150オームのダミーが無かったので急遽作った。
キンピでないが、カーボンRでテスタ値１５１オーム

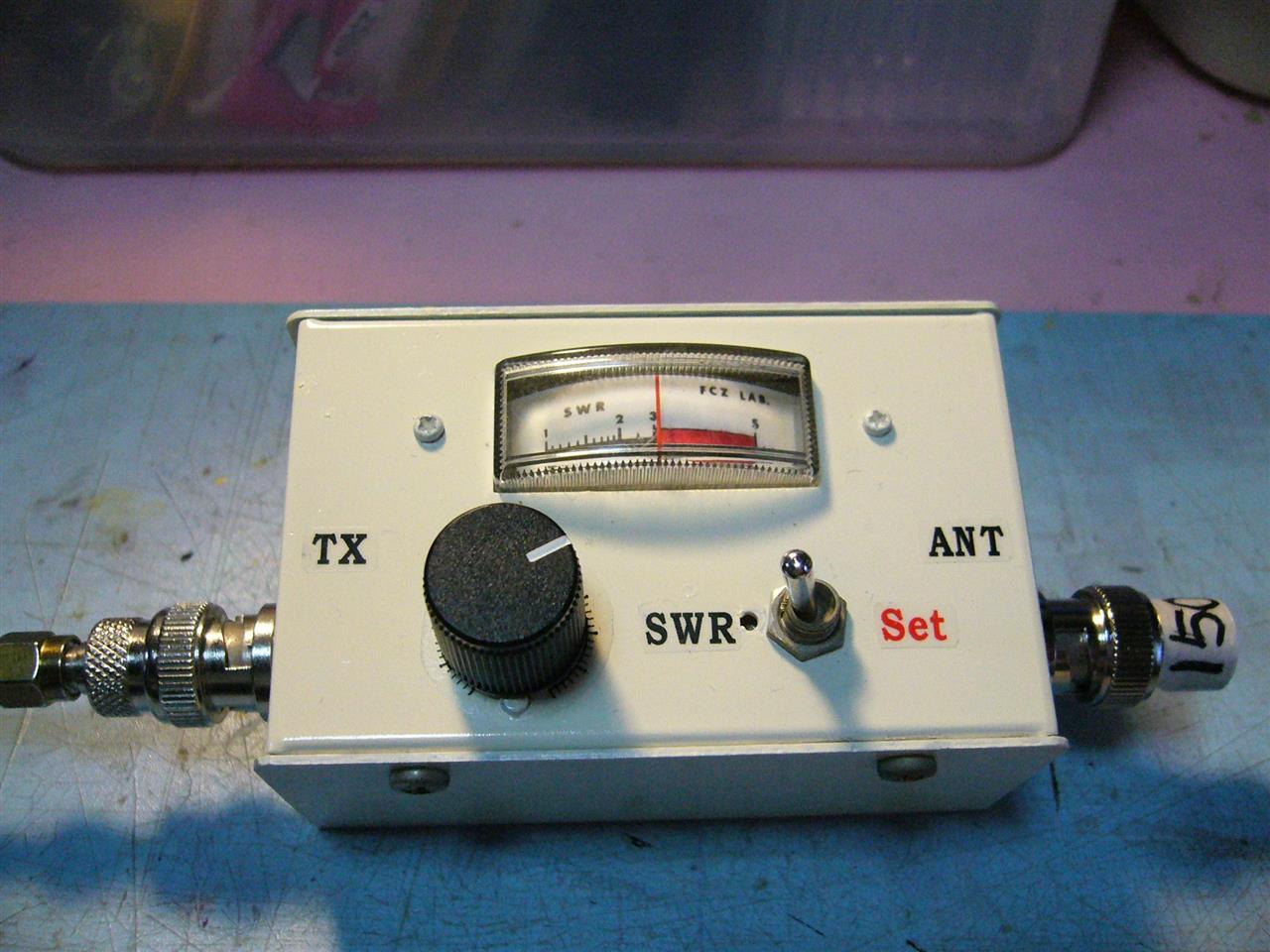

・144Mhz帯 150オーム SWR3.0


・430Mhz帯の50オームでは、SWR1.3 十分使い物になる


・FCZ-LABからキャリブレーションが営業を引き継いでから、ネット検索では回路図が見当たらない。

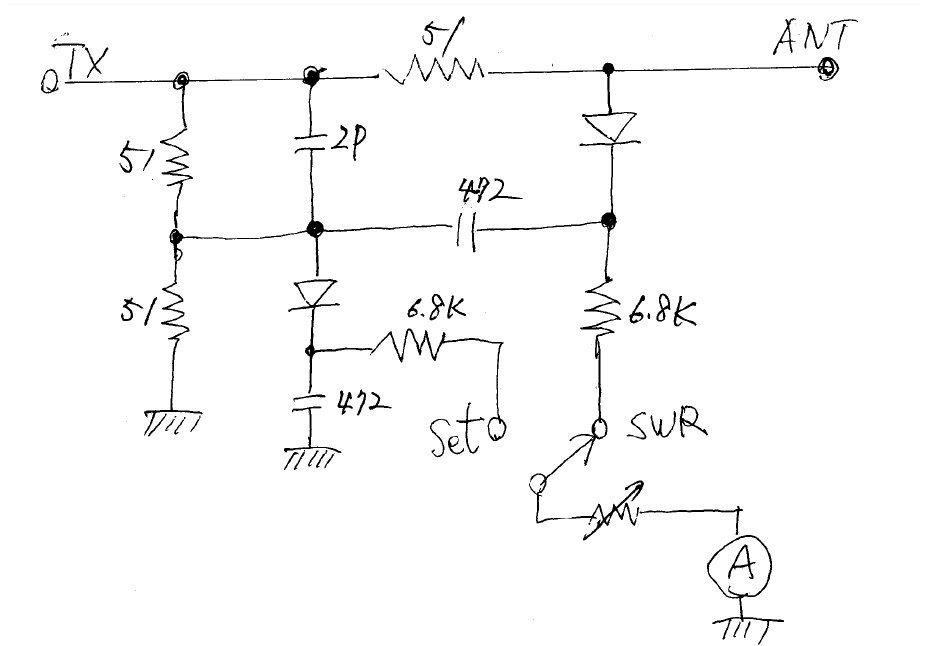

現物から回路図を起こしておいた。


ジャンク価格（100円）で買ったのが悪いようなぐらい、キッチリ動作している。何年んも
ジャンク箱で寝さしていたと思えない精度だ。（このクラスのSWR計として）

＊今更乍ら大久保OMの発想と技術力に敬服する。
