また、144Mhzと430Mhzのモービル用アンテナを作り始めました。

どうしても前回、気になる点が有り、そこを改良しています。

関連投稿はここ

コイル作り
巻き線を太くφ１ｍｍに変更 （前回は0.5ｍｍ）

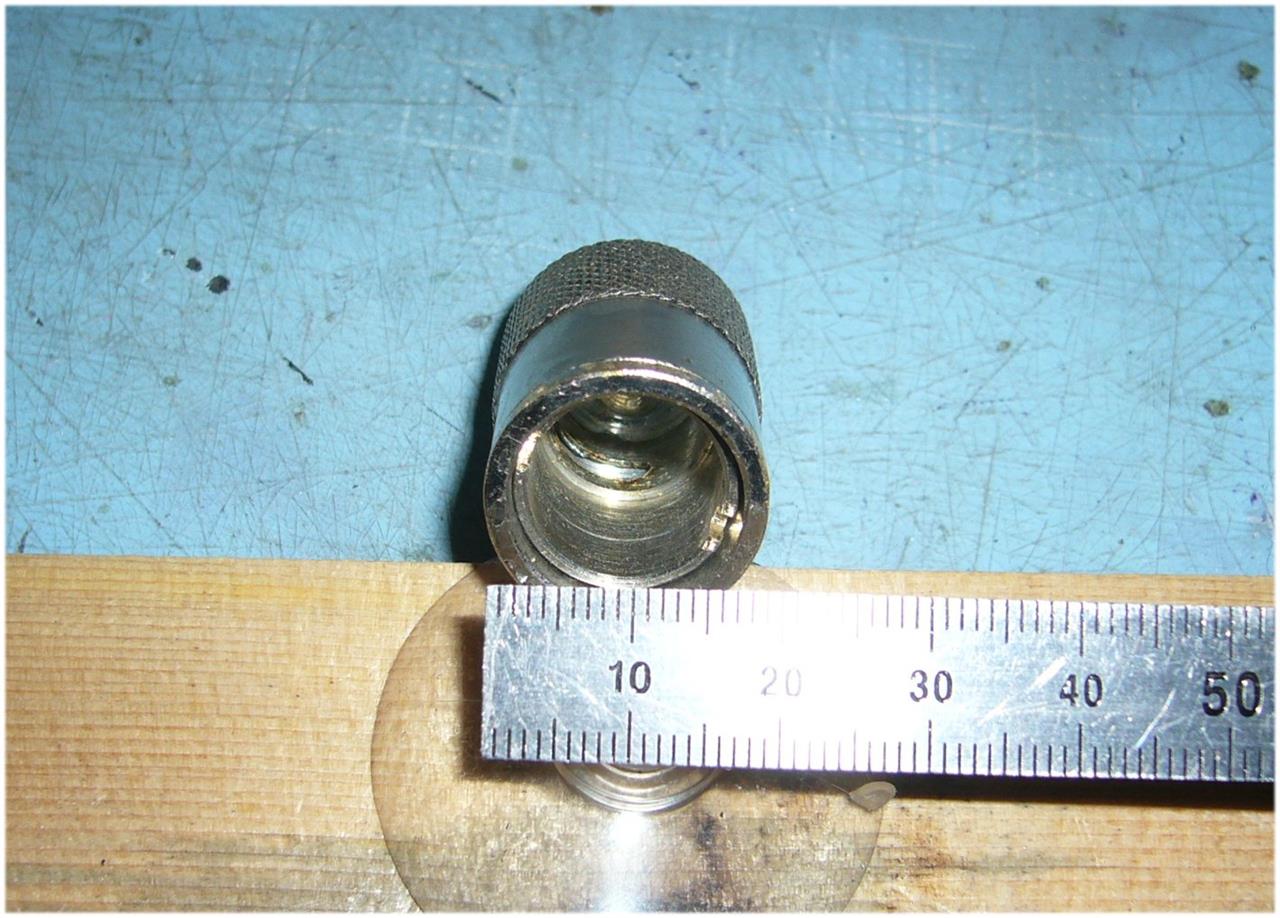

Mコネクターを１０D用に変更 基板を支持する面積が増えた。

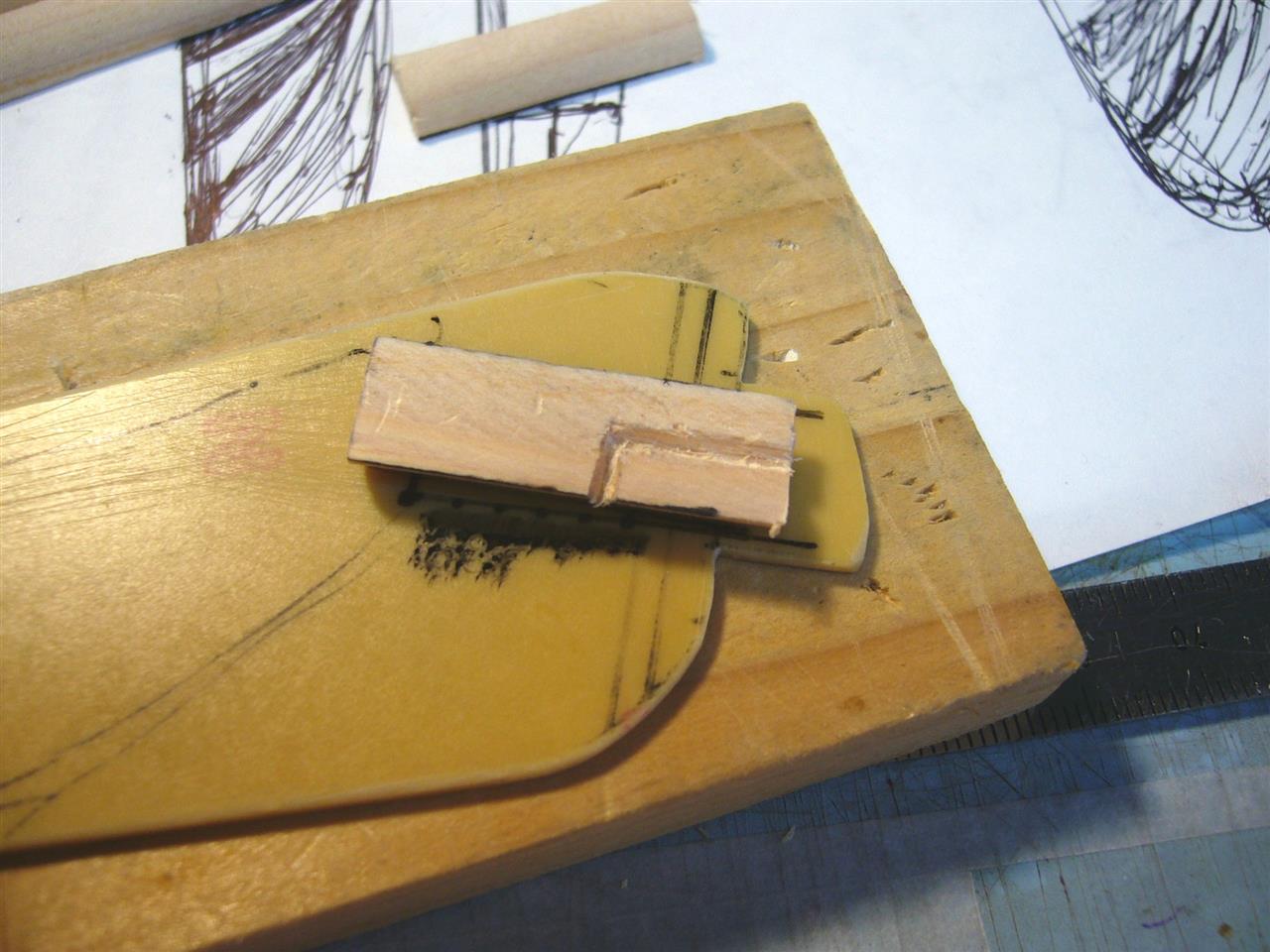

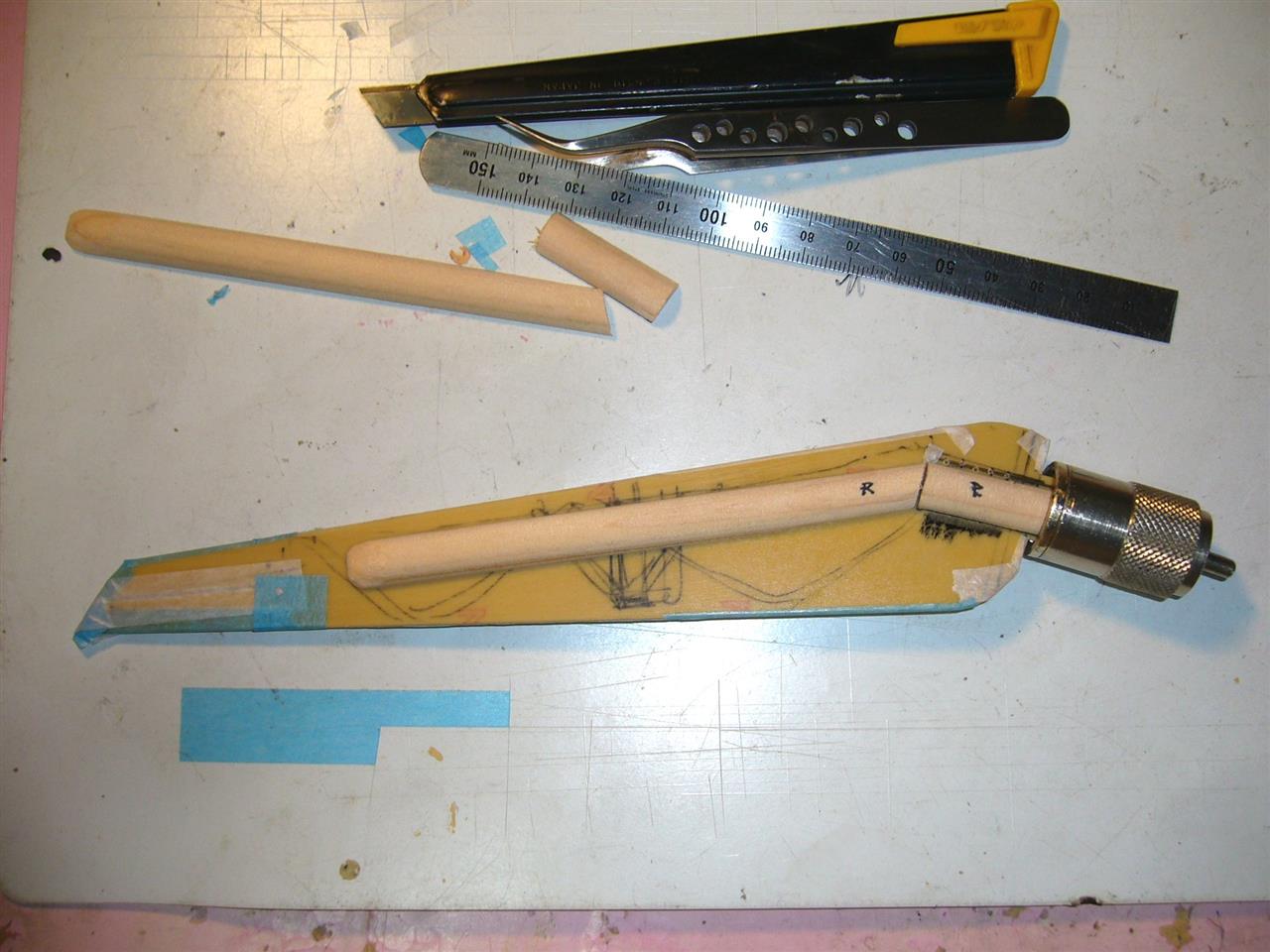

補強支柱 基板がペラペラなので補強を入れた。
在庫している基板は1㎜～1.2㎜ばかり。。。。1.6㎜以上ならたぶんOK


マスキング
エレメントの切りすぎ対策に予備のランドを入れた。無駄なエッチング面積を減らした。

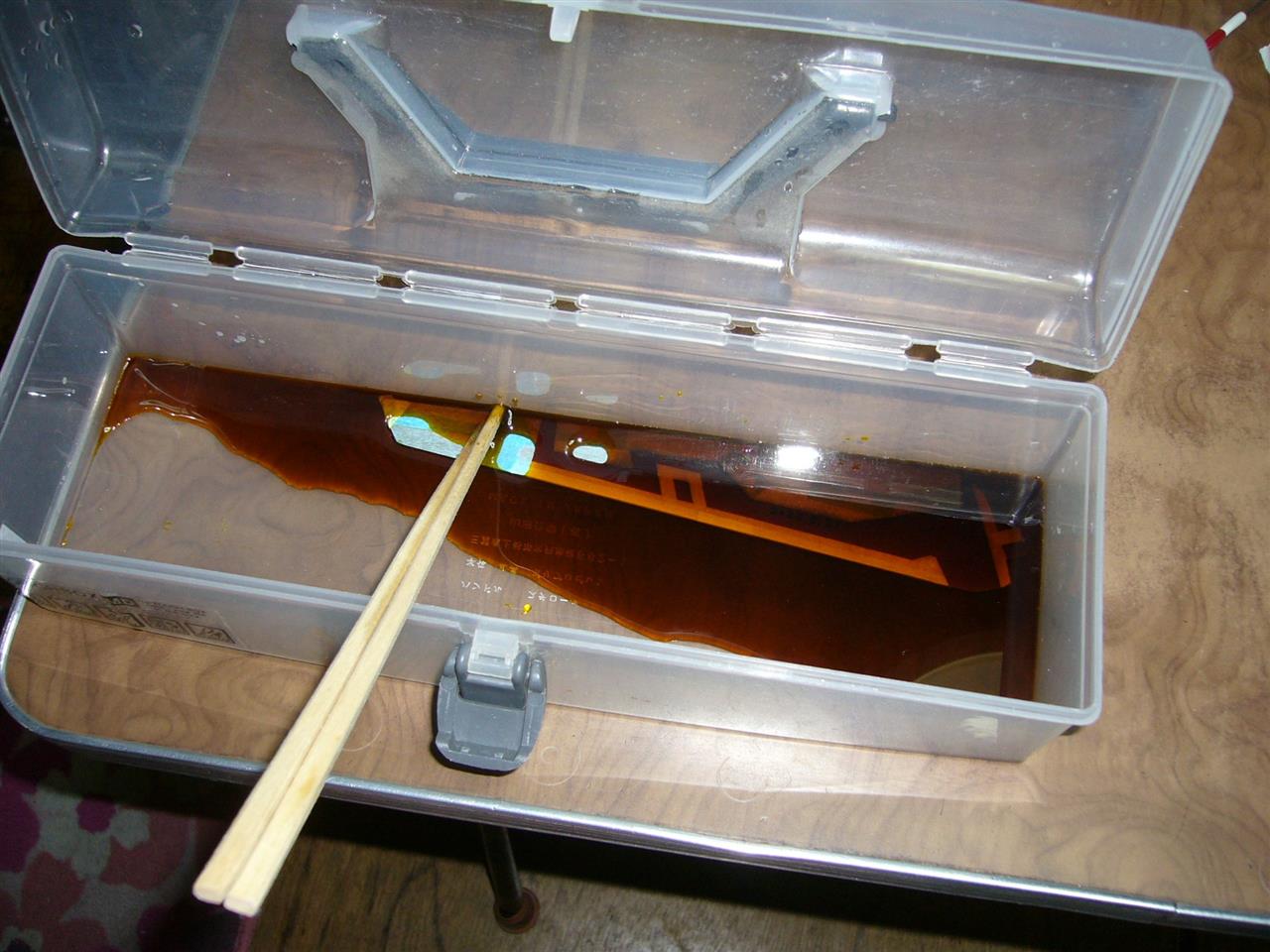

エッチング中、温度が低いと時間が掛かるが、仕上がりが綺麗。


マジック手書きでも低温（室温）だと文字が綺麗に残っている。


片側に寄せると、ステンレス線の固定が弱くなるので、基板に切り込みを入れて、中央で支持
（半田付）する。補強に銅線で2か所バインドしている。



塗装前の本番テスト
室内のチェックは概ね良好。＊屋外の車上基台チェックも先日投稿したカウンターポイズを
付けているので、ほぼ室内チェックと同等以上の結果となった。

＊多少の期待は有ったが、結果は前回と同じ
145MhzでSWRを下げようとしたら、433Mhzで上がって438～439Mhzで下がってくる。
何方かに偏って調整したら片方が良くなり、もう片方は悪化する。
デュアルではSWR1.5くらいで欲張らないのがベストの様だ。

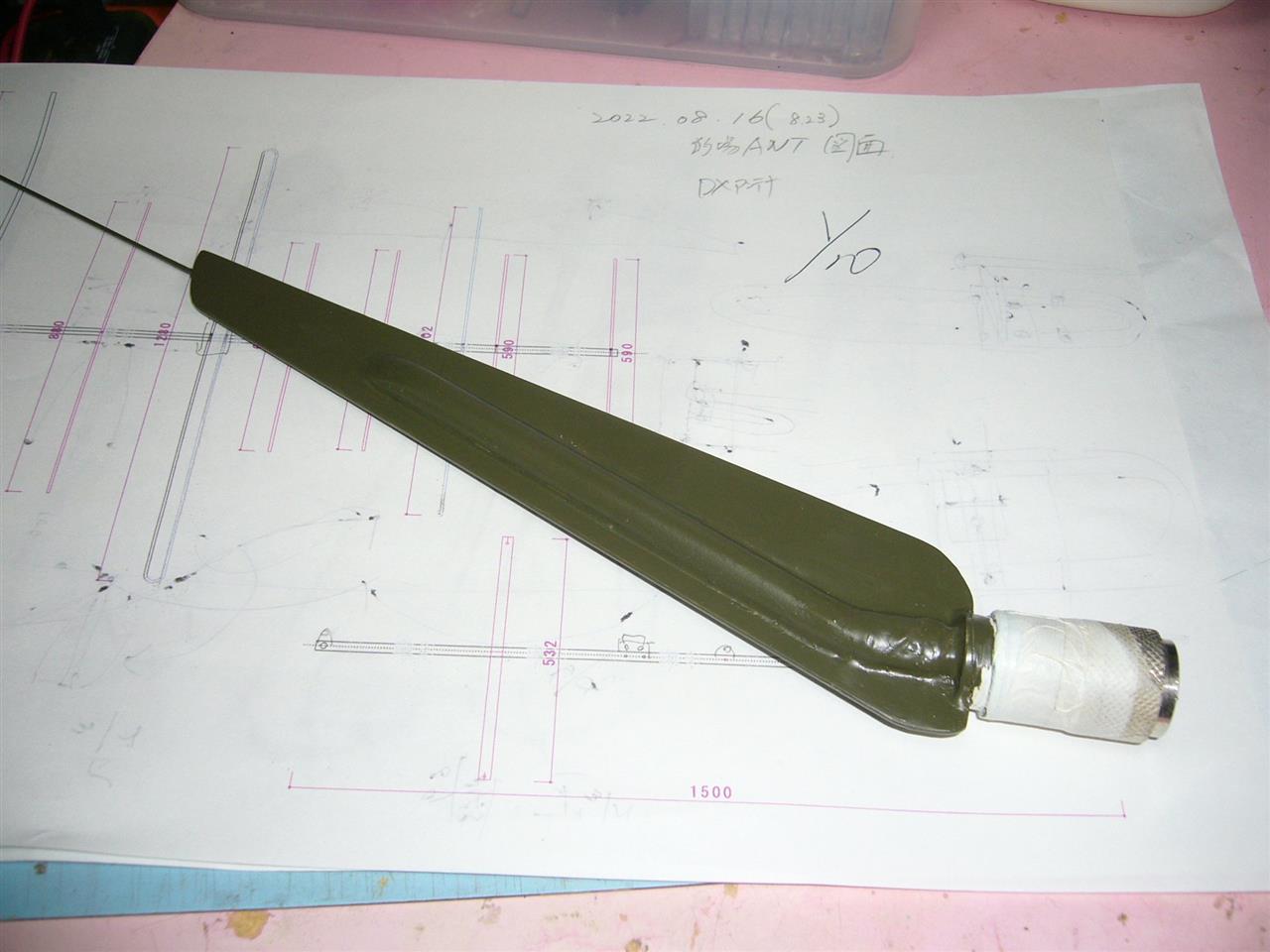

今回の色合いは大好きな”オリーブドラブ”


ヘリの尾翼イメージを（パクリ！）
序に所さんの真似して、絵描きソフトでゴシック文字をミリターリー風に改造してテプラシート
で印刷。 オリーブドラブに白文字は夜間の画像が映える。

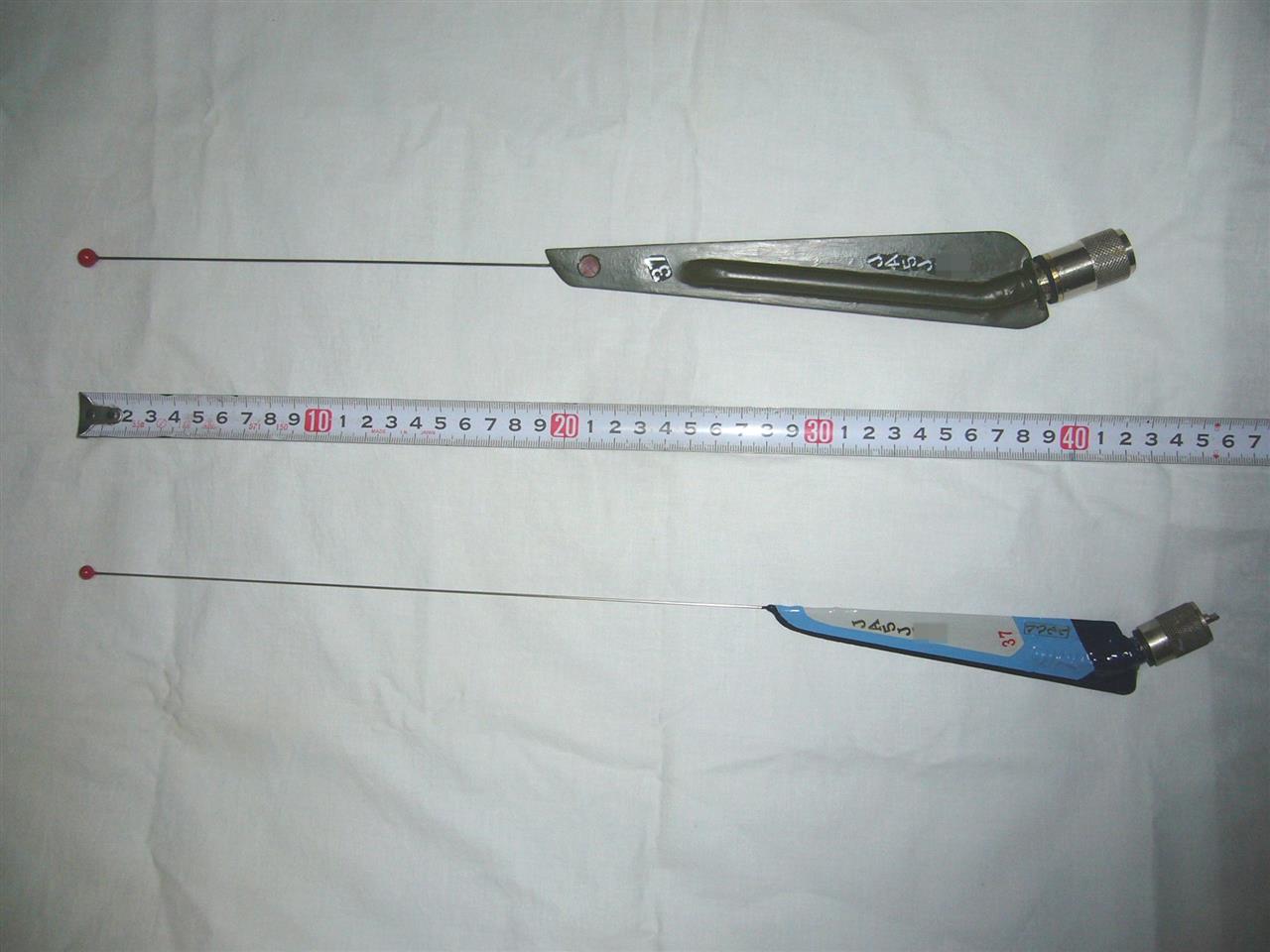

＊ラジエターが太く（面積が広く）なってる分、前回より全長が短くなった、
（短くなるのが分かっていたら、補強なしでもOKだったのに、又失敗だ）


最終 屋外車上基台の結果 ほぼ前回とあまり変わらん。
＊塗装前に同調点を高めに調整していたのだが、3回の重ね塗りで程よく下がってくれた。
やり直した分、 少しだけ改良できたと思うようにする。（笑）！


先日、福山のみん友さんを訪問、往路では無線機2台で受信状況を聴き比べ、復路では、交信
しながら帰宅。メーカー製デュオバンドアンテナと比べて遜色ない。受信状況が良く聞こえた
のは自作品へのひいき目だな（笑）！
