144Mhz J 型アンテナ試作 ①

このアンテナ形式は１/４λのマッチングにポイントが有りそうなので、ここの部分から開始。

関連及び部品調達の投稿はここ

先ずは、書籍やネット記事を参考にしたが、作成者それぞれがノウハウをお持ちで、寸法が異なる。

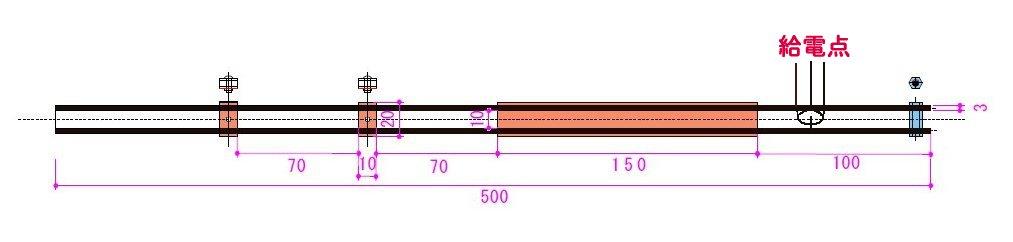

計算から標準的な試作サイズを図面描き。

マッチング部分

ジャンク竿にアンテナを載せたイメージ図

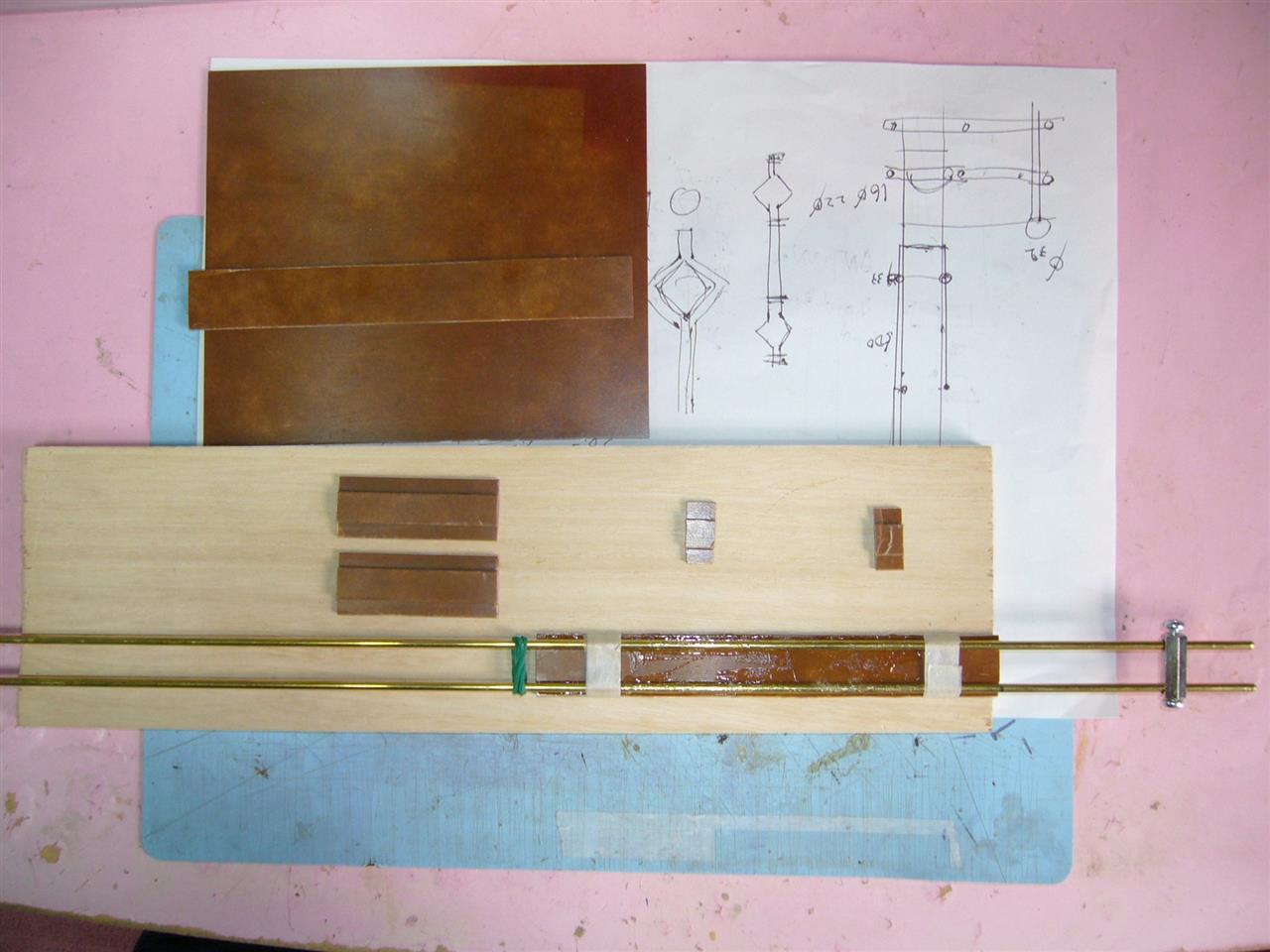

20ｍｍ（内10ｍｍ）幅のスペーサー
ベーク板の加工はホコリが立つので屋外で・・・あつい～けど好きな事なので我慢

10ｍｍ幅のショートバー 高ナットに3φの穴あけ

エポキシで下側を接着固定
板の上のスペーサーは調整後に接着予定

これで下準備はほぼ終り

あとは同軸をつないで、調整のみ（これに手間暇が一番掛かって楽しい時だ）
