仮組してチェック

投稿の前編はここ

マッチング部分へ繋ぐ同軸ケーブルも速度係数を調べてみた。
RG58Uは一般に67％と言う事だが、GDMで測ってみたら大分異なっている。計算値と実長を比べ
たら60％くらいになる。？おかしいけど実測値で同軸ケーブルの長さを決めた。
測定サンプルが短かったからか？（２ｍの同軸を使用）

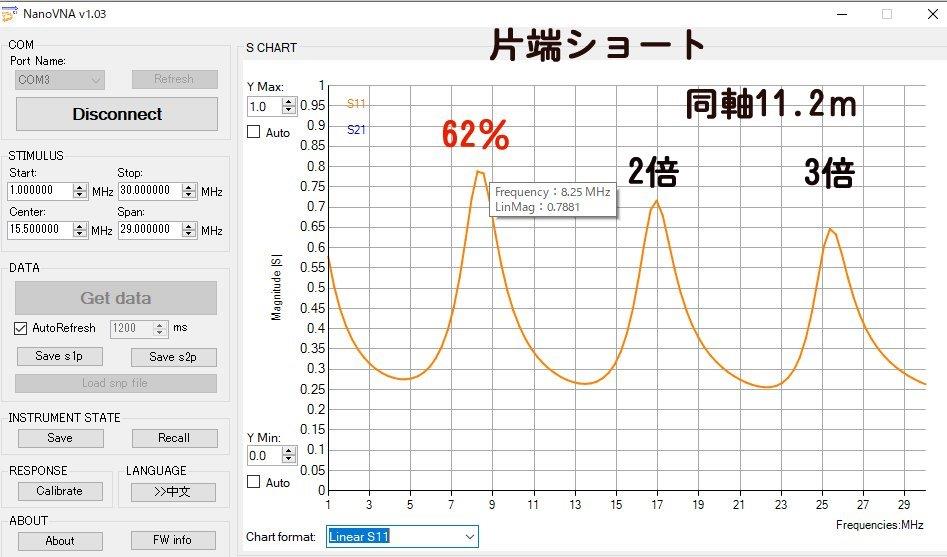

nano-VNAで計測してみた。サンプル同軸は実測値11.2mを使用

先端をオープン


先端をショート
どちらも、ほぼ62％なのでGDMとの誤差もわずかだ。

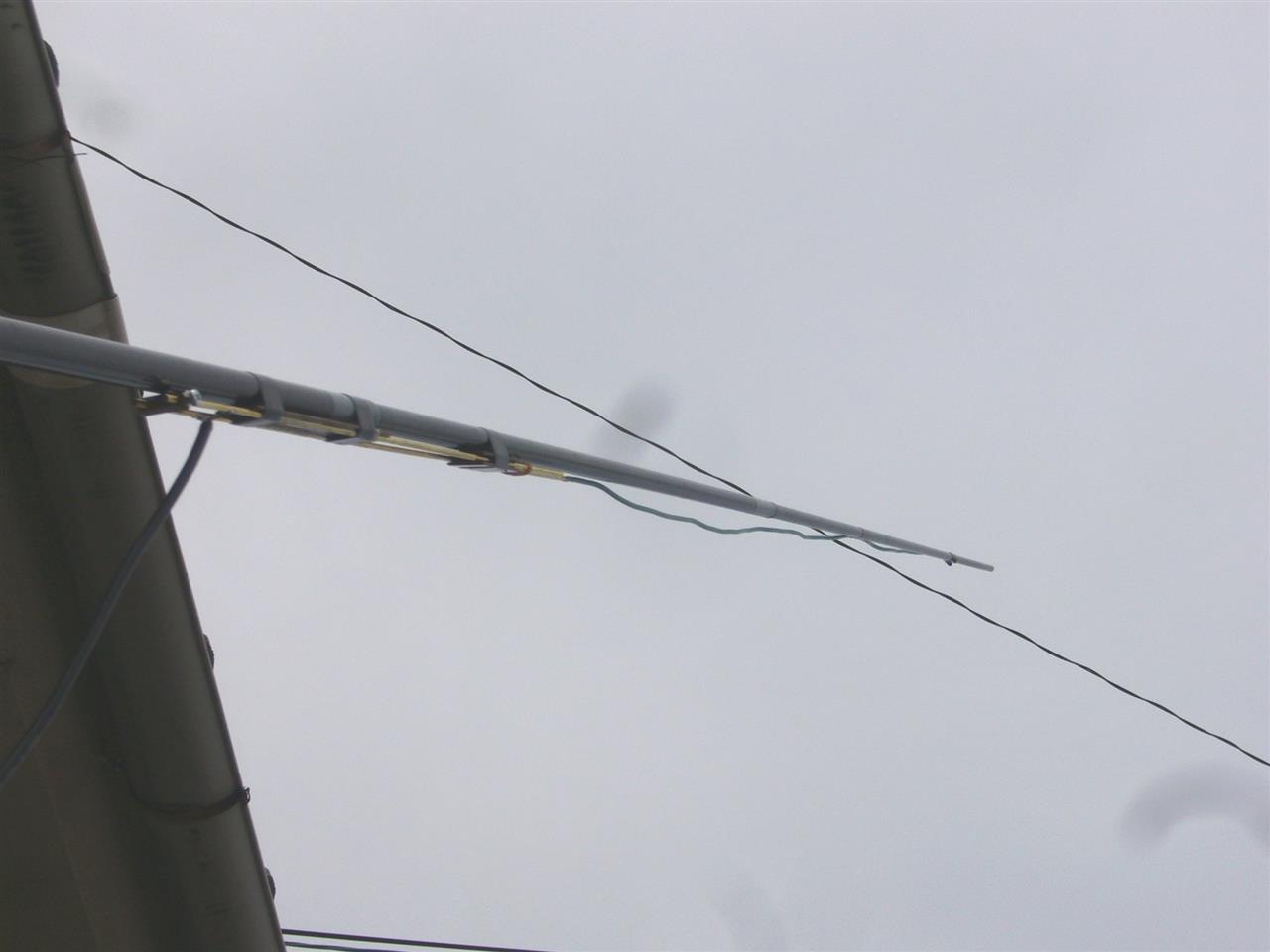

投げ竿に取り付け


立てた状態、 後ろの電力線は５ｍくらい離れている


最初のSWR測定


エレメントをカットして、都度測定


仮組での最終寸法、 やはり他者さんの成功事例の寸法は当てになりませんでした。


仮組最終の測定値


さてこれに、430Mhzを載せるにはどうやるか？
