FCZ大久保OMが残してくれた知恵で遊んでいます。

アンテナ弄りは、目に見えない電波を相手にしてるので、本当に上手く乗ってくれてるのか
手軽に判別できない。

これを、大久保OMの知恵を借りて、目視的にチェックできる道具を作った。

大層な仕掛けではないのだが、簡便にアンテナの電圧の腹が読める機器。

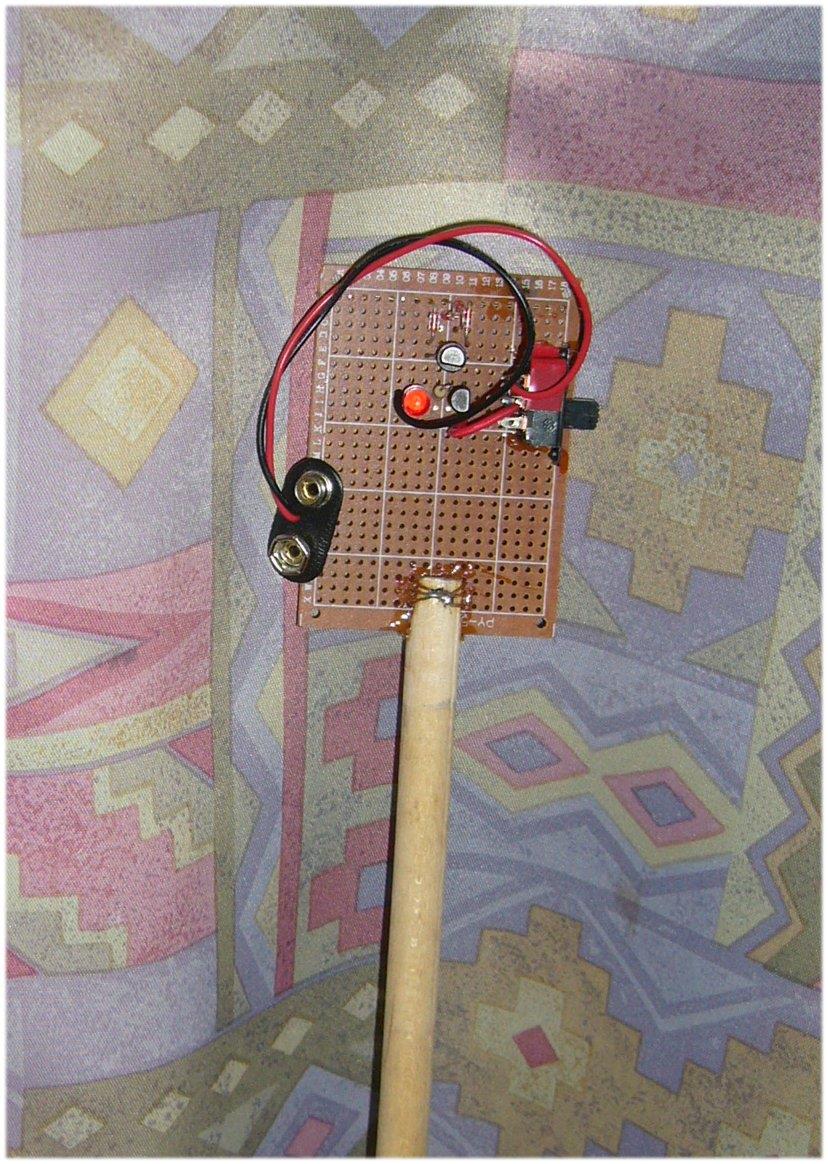

下の棒は、自撮り棒のような物。これでアンテナの近くを上下させる。



電波の電圧が高い点でLEDが点灯する。
LEDの明暗でなくメーターでも良いのだけど、測定距離を固定できないので数値化の意味が無い。

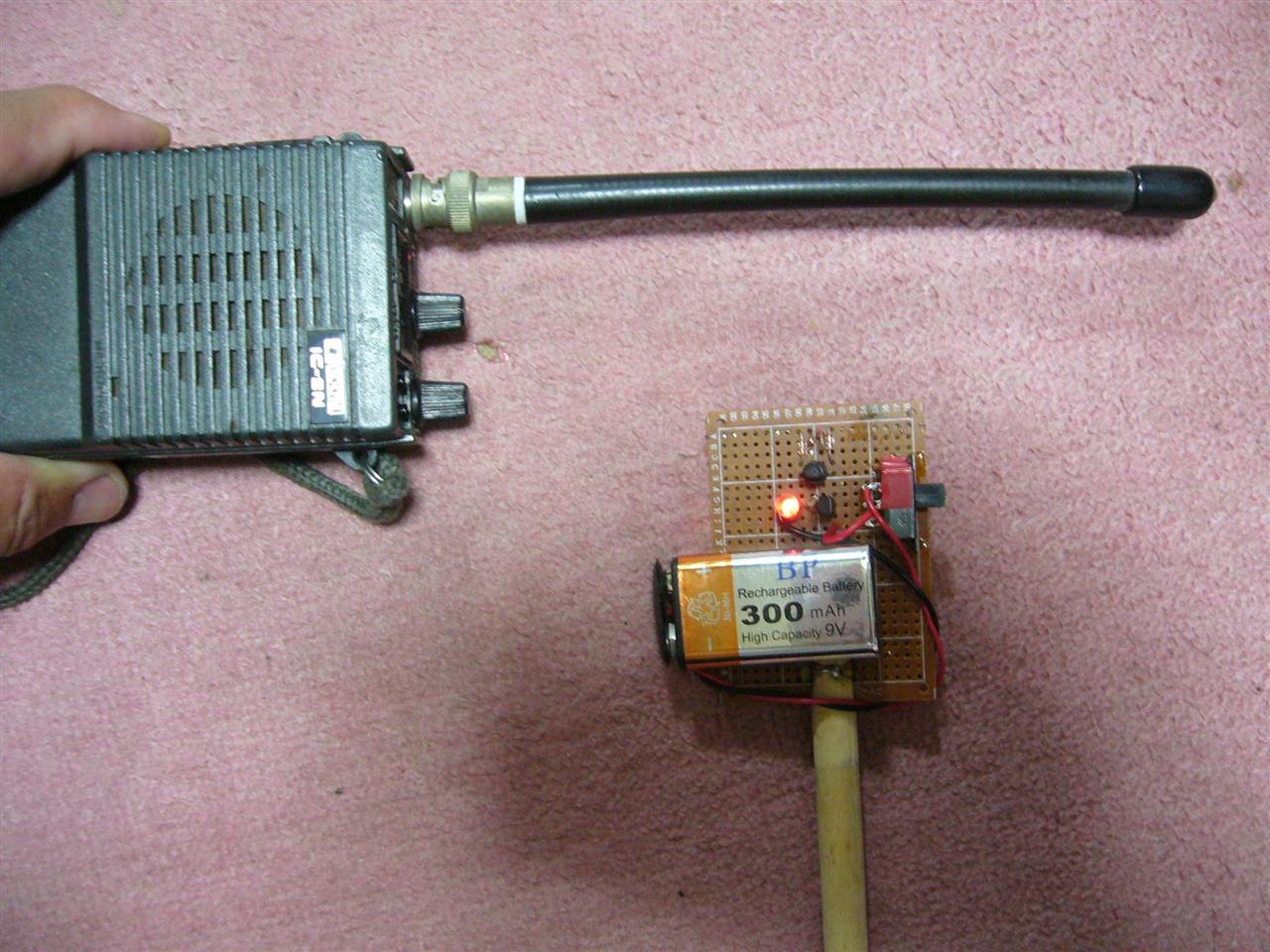

この画像は室内のトランシーバでチェックしたが、短縮ホイップでも電圧の腹が見える。


１/４λ、と１/２λのアンテナでは、電圧の腹の位置がLEDの明るさで異なって表示される
144Mhzの１/２λでは真ん中辺りで消灯した。

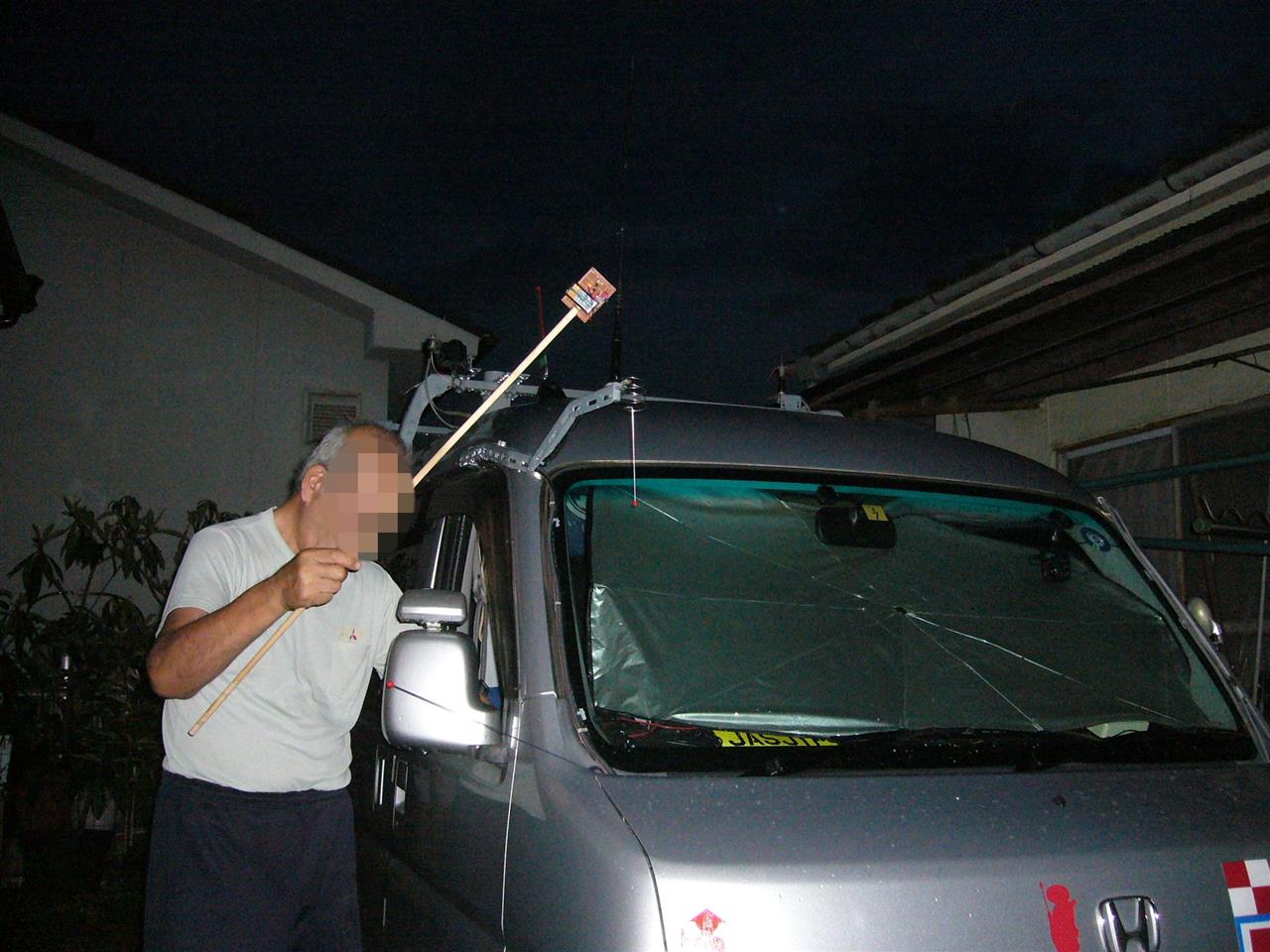

日暮てから車上アンテナでチェックすると、鮮明に電波の乗り具合が目視できた。


フラッシュを焚くと
