ジャンクのローテータのコントロール部分の完結です。
前編はここ

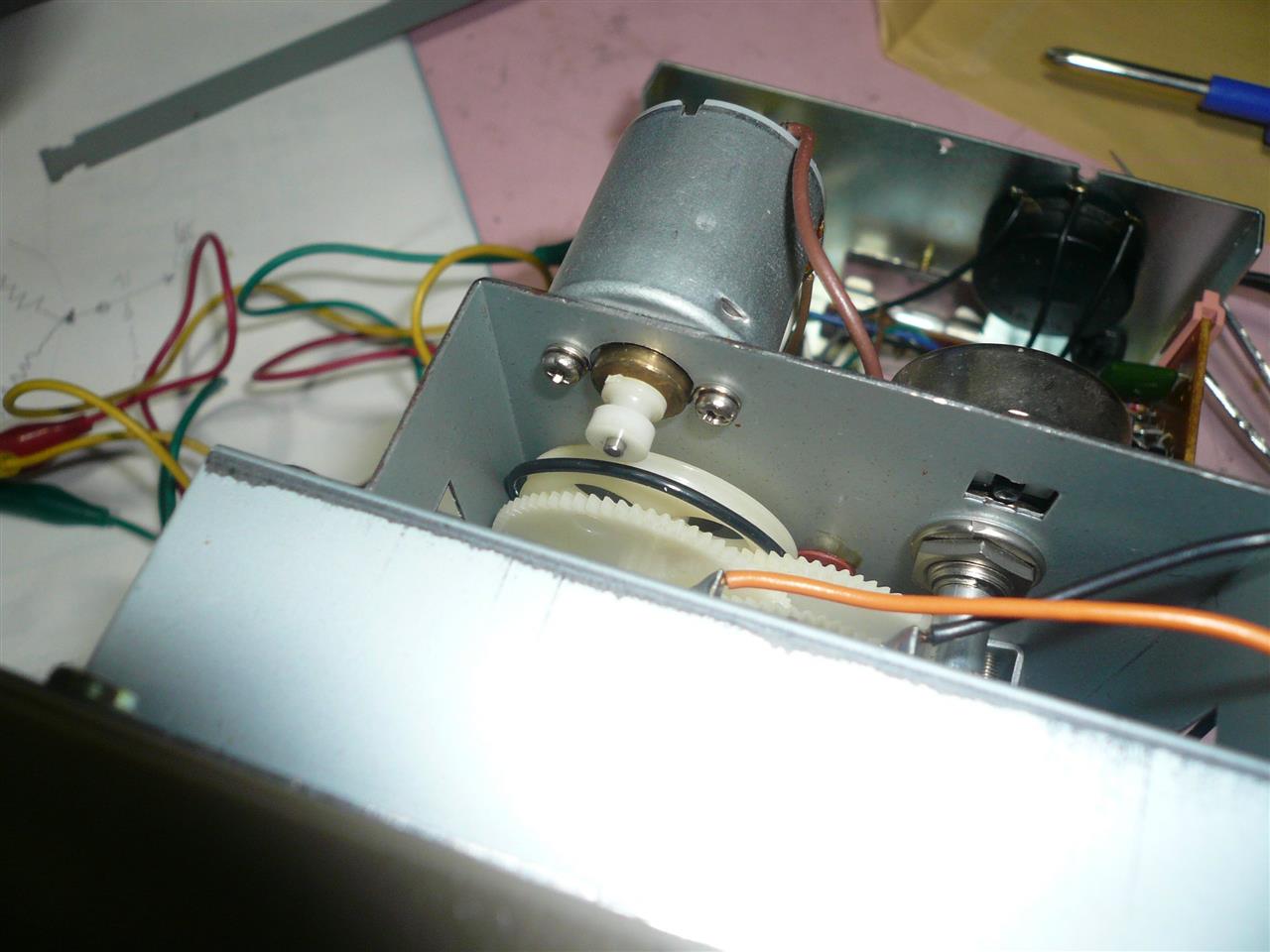

何かのケースに化かそうと思ってたのに、弄ってるうちにNG部品を交換してギァーにグリス
アップして整備してしまった。

手持ちのローテータは扇形（目盛版に地図を印刷）で回路も形も異なっている。

ネットから回路図をDLして内部を再チェック。一部異なる個所は図面を修正して保存。

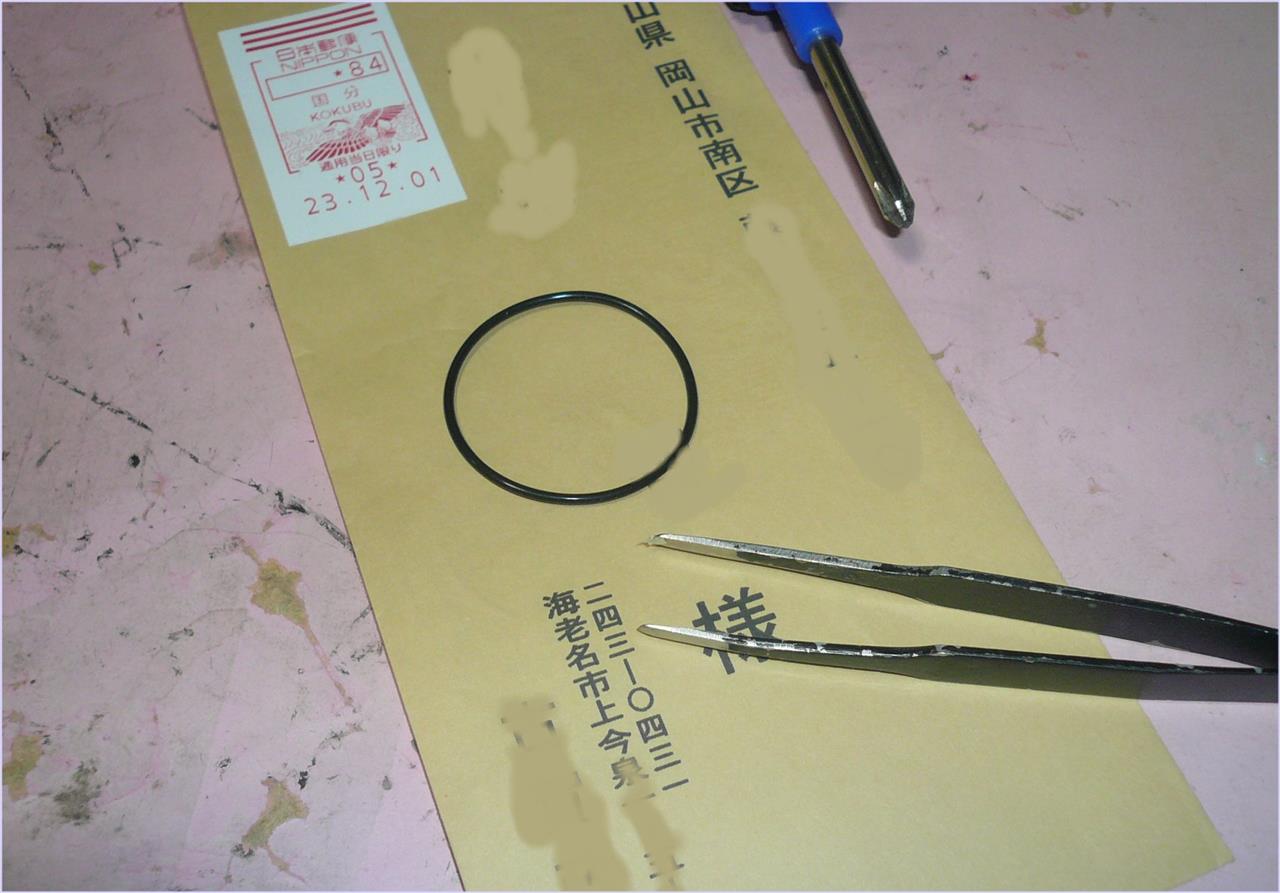

肝心なNG部品（ゴムベルト）はオーリングで代用と思いHCを探したがベルトの太さが3.5ｍｍ

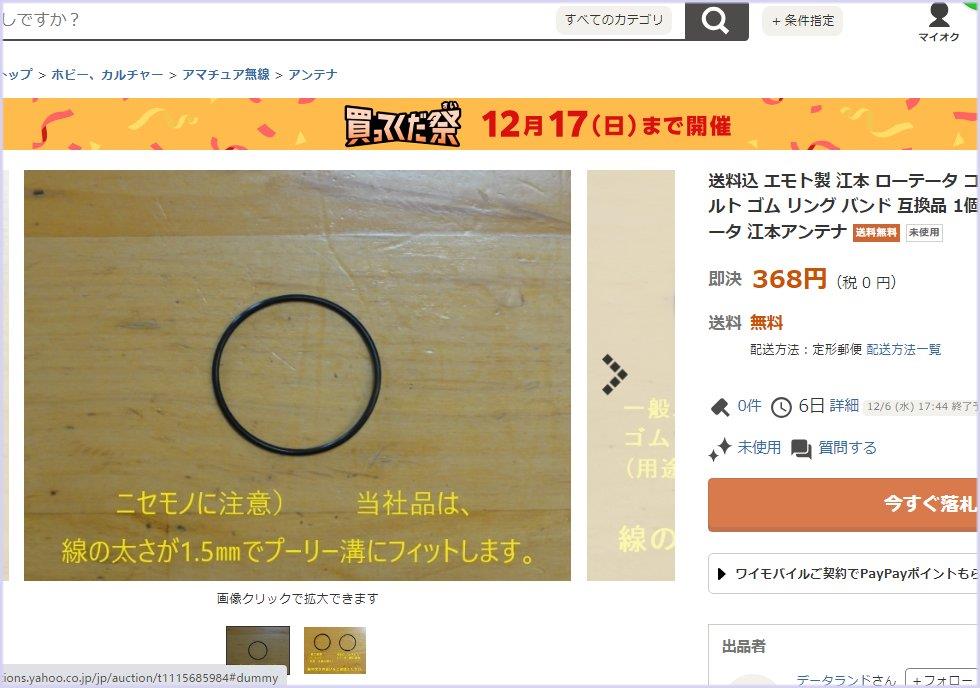

しか見つからずヤフオクで互換品を購入となった。
江本（エモテータ―）はとっくに消滅してる企業なのに、いまだに製品の人気は高いようです。

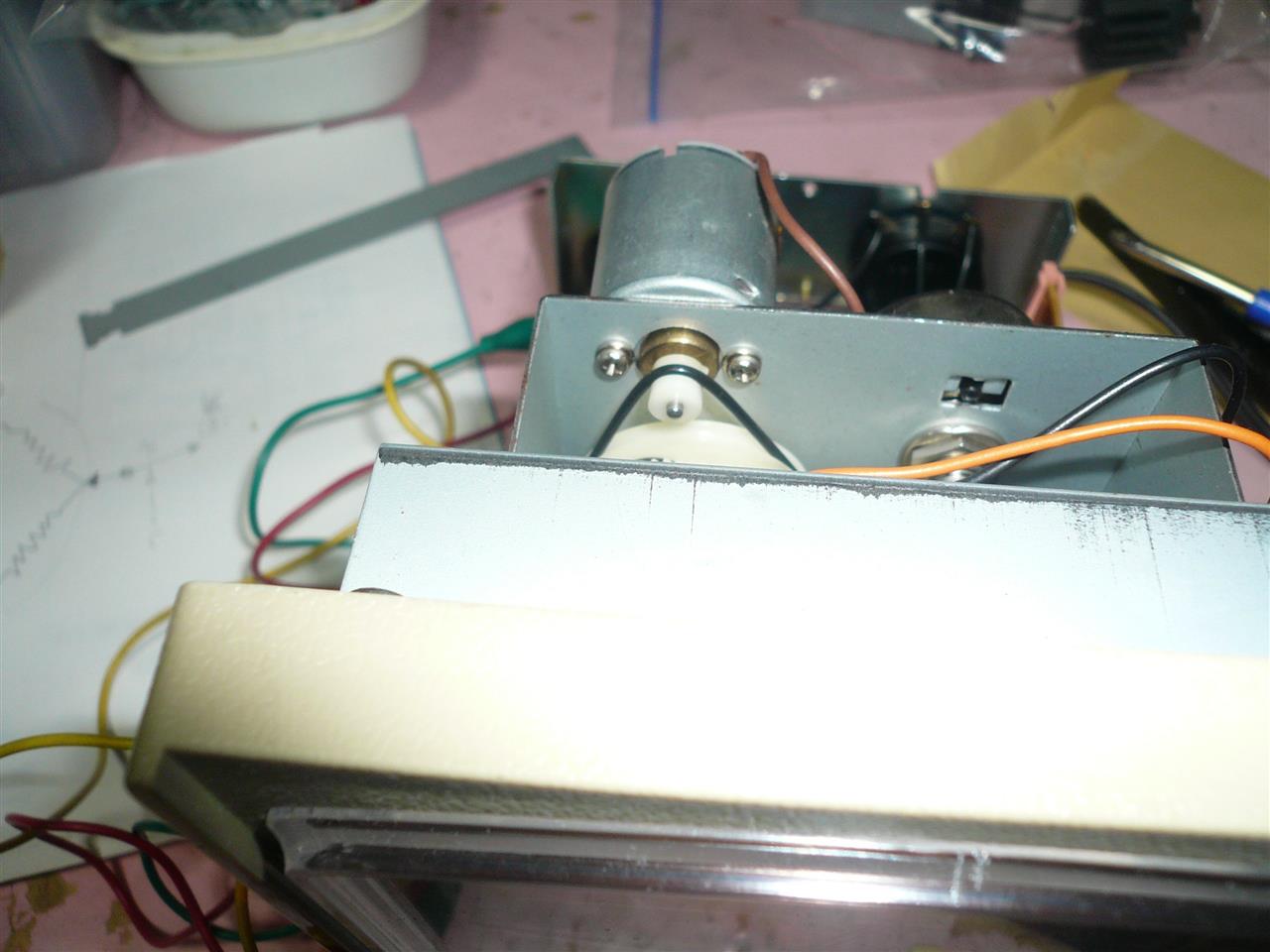

ゴムベルトを取り付け

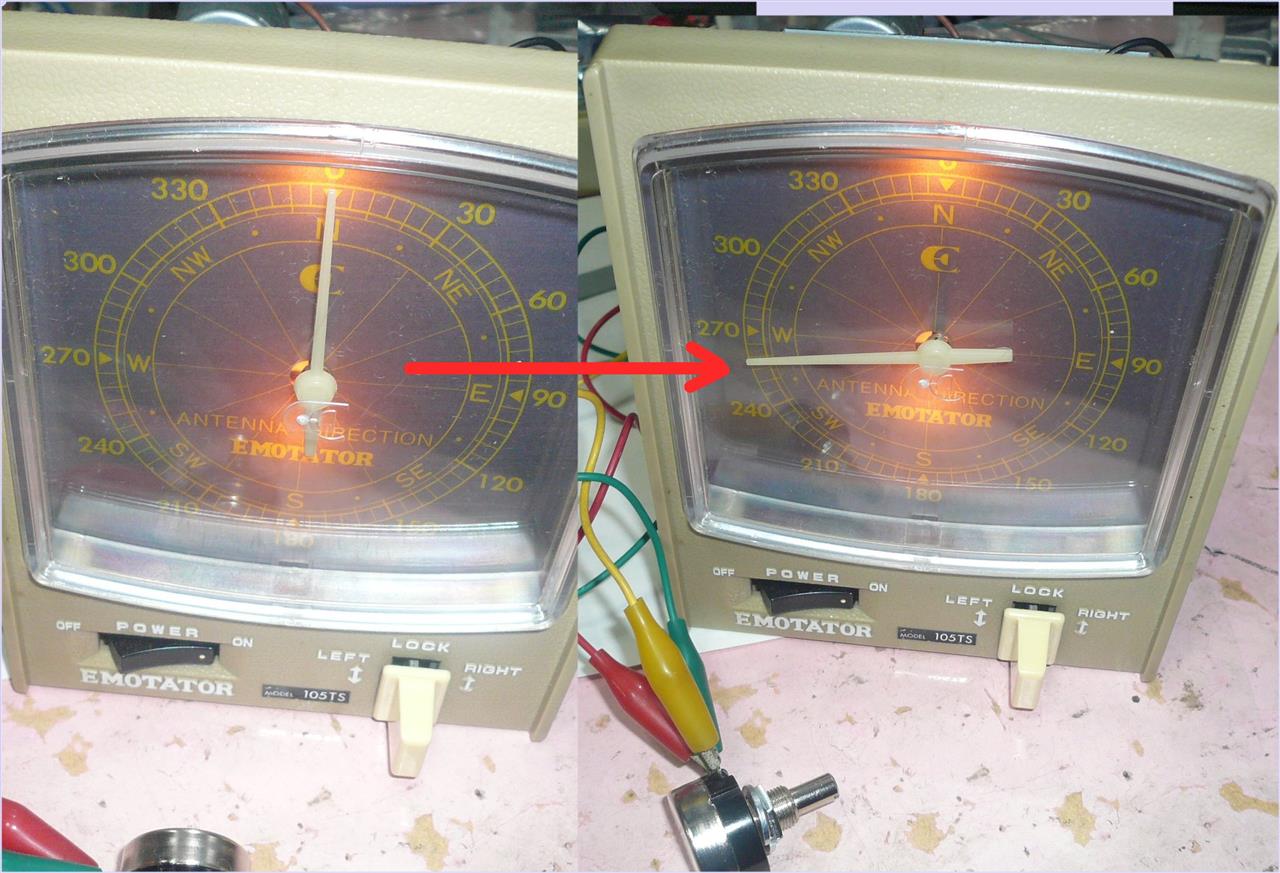

方向指示針も動作中。VRは回転角300°なのに指示針は360°動きます。（ブリッジの効用かな）


ゴムが伸びるのでローテータと組合わせ迄外して保管


ここまで整備したから、コントロールできそうな（AC100Ｖ誘導モーターに適合する）
ローテーターを単品で探そうかな。
・・・－・
