引き続き修理にトライ中
トライ ①はここ

パターン図と同型（144Mhz帯機器）の回路図では追跡が難しい。
相変わらず短絡の場所が見つからない。プリント基板を闇雲にカットして調べる訳にもいかん。

ネットでFT-709の修理記事を掲載してるページを見つけたので、その方に回路図のコピーを
貰えないかメールで打診してみた。
コピーの快諾を貰い、その上、もう該当無線機を所持していなく取説も不要なので、私が必要
なら取説と回路図を譲る」との事になり郵送が届くの待っていた。
思わぬ新年のお年玉が届いた。


やはり、基板と図面で部品番号が合致しているのは見やすい。


疑っている送信側は基板上の部品位置がほぼ分かってきたが、次の問題が起きた。

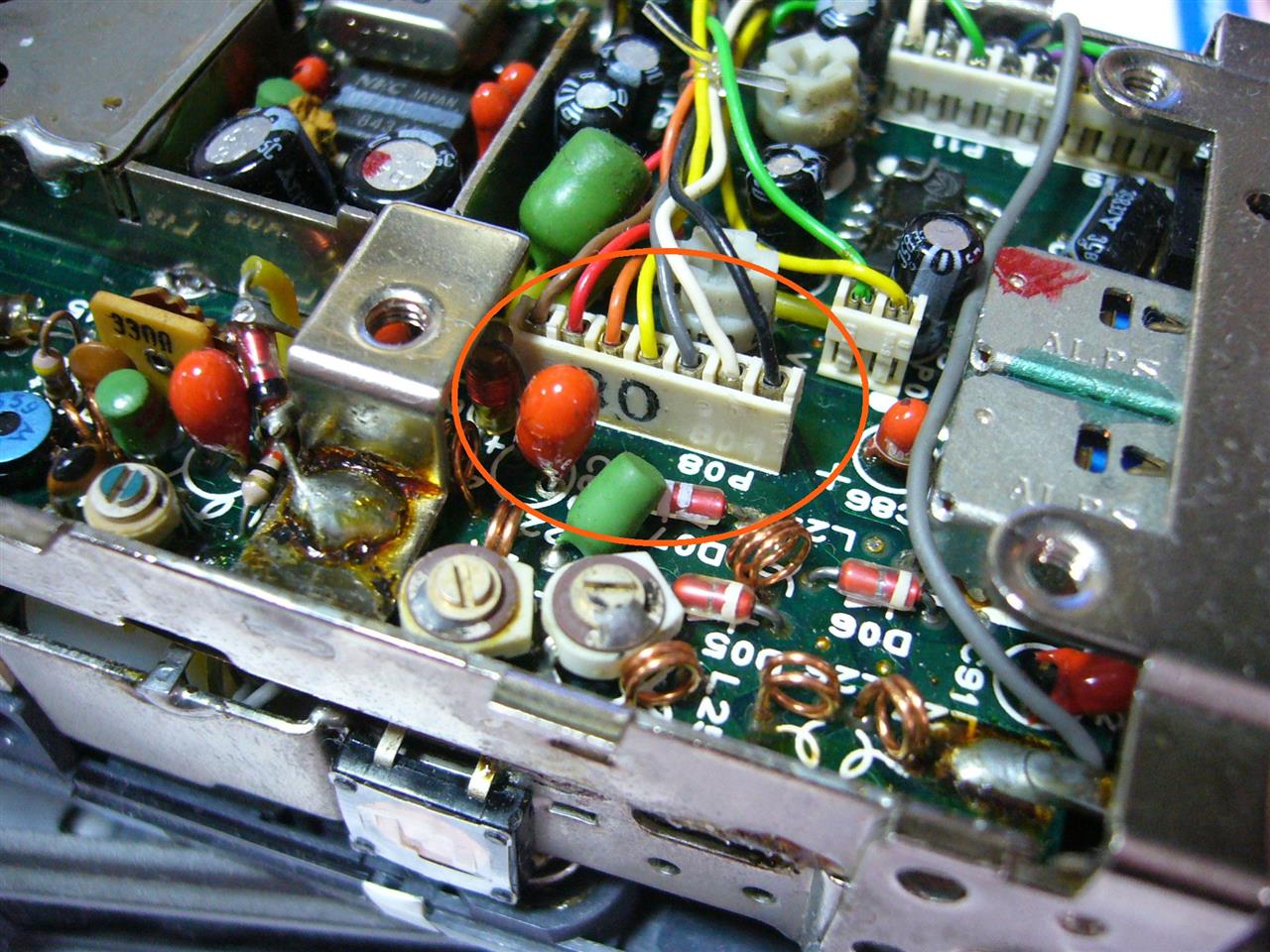

基板上に設置されている接続コネクタハウジングが簡単に引抜けない。コネクターピン単体でも
抜けない。現在ピンロックの解除の方法を探している
