2025年07月22日

Ni-MHからLi-ionに載せ替えー①

ヘタレ電池を廃棄して空になっていたPanaの電池ケースに、これまたRenovoから外しておいたLi-ion電池と入れ替えることにしました。

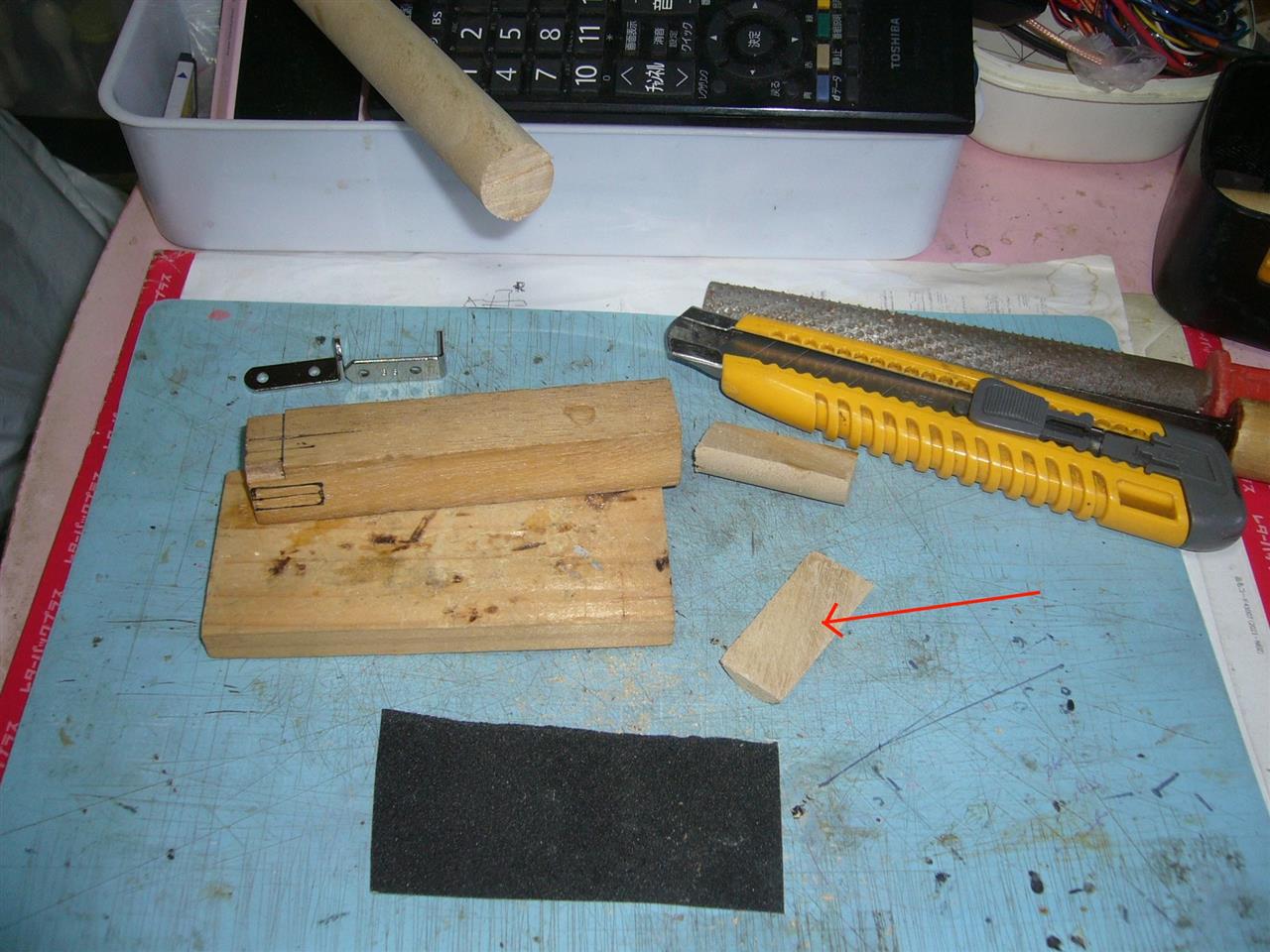

先ずはケースの入出力口の加工から。半円のスペーサーを入れないとガタつく。

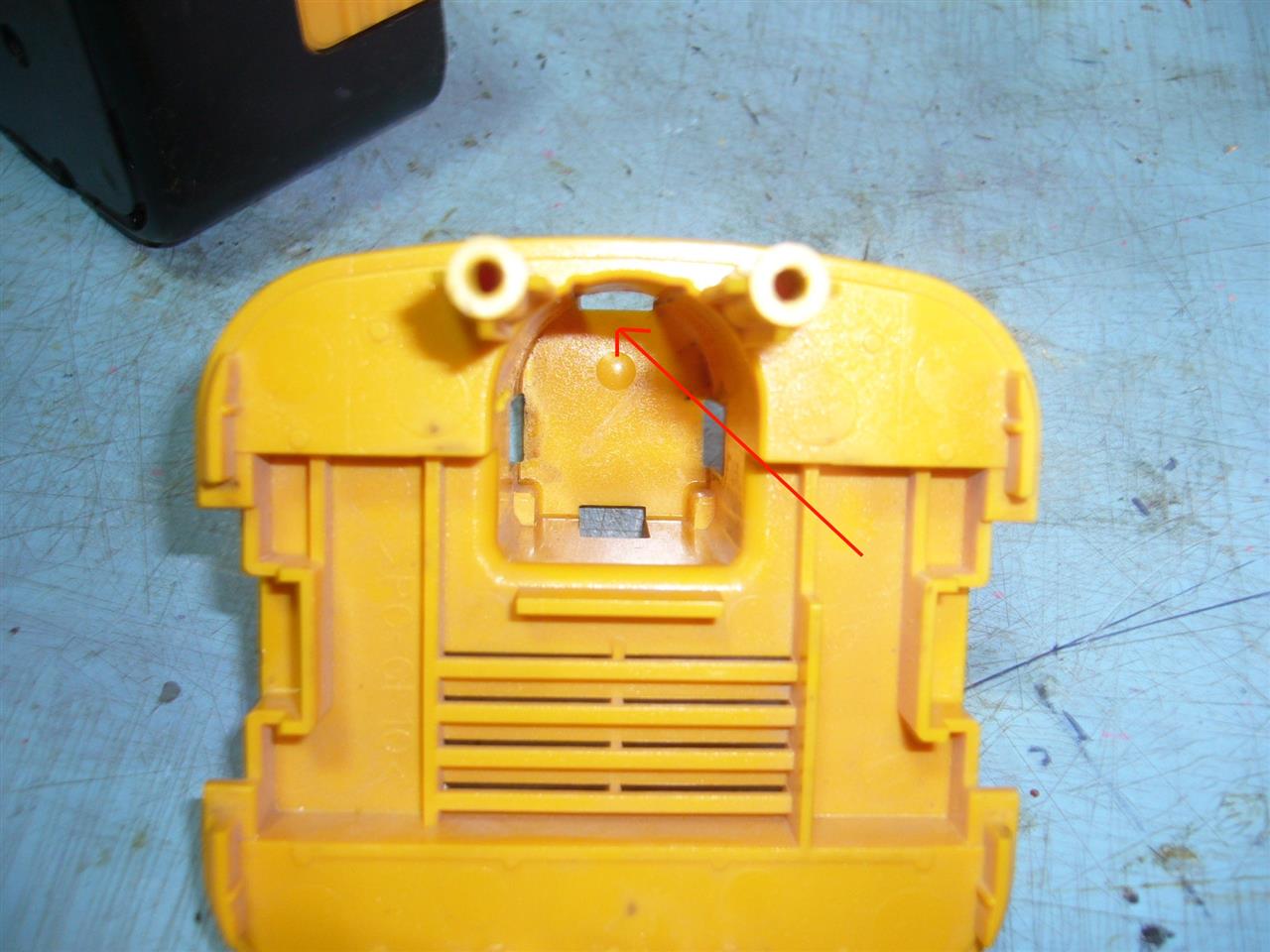

この部分が半円でなく四角なら加工しやすいのに

カッターと彫刻刀で金具を入るホゾ加工

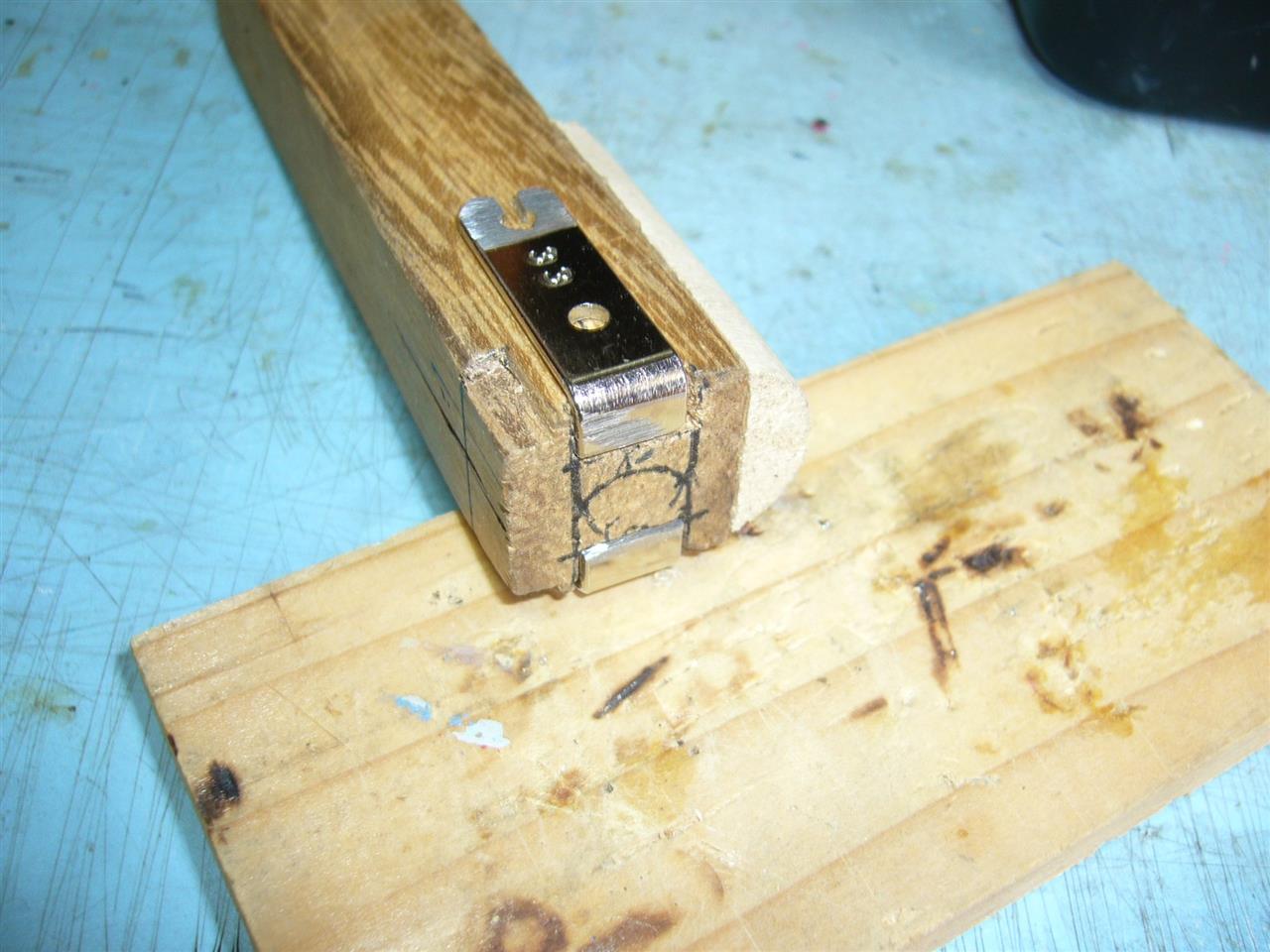

現物に合わせて切り込みを調整。金具も頭部分の長さを調整済み

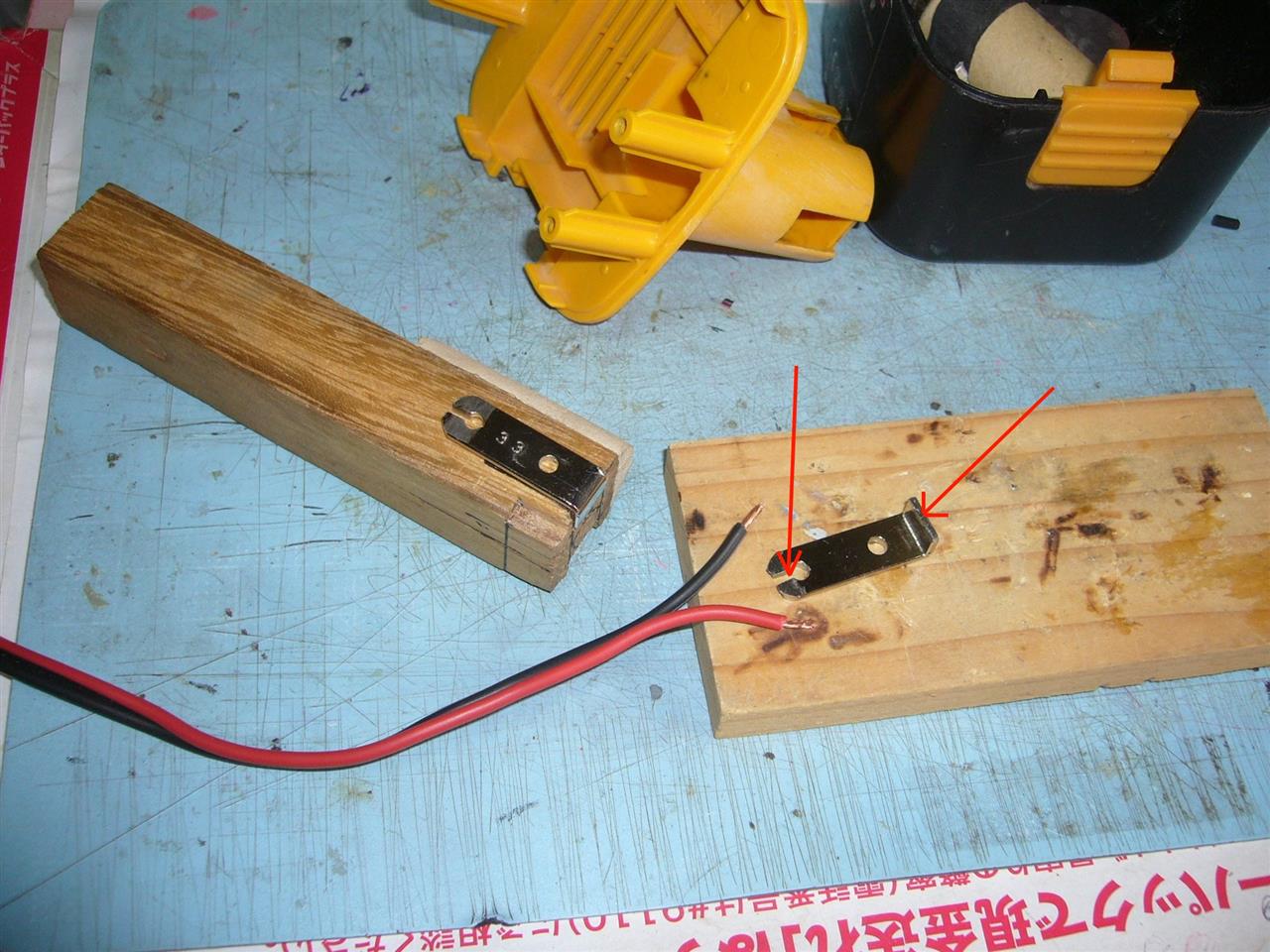

リード線をネジ止めしようとしたらネジの頭が邪魔になるので半田付けで接続。金具に溝切り。

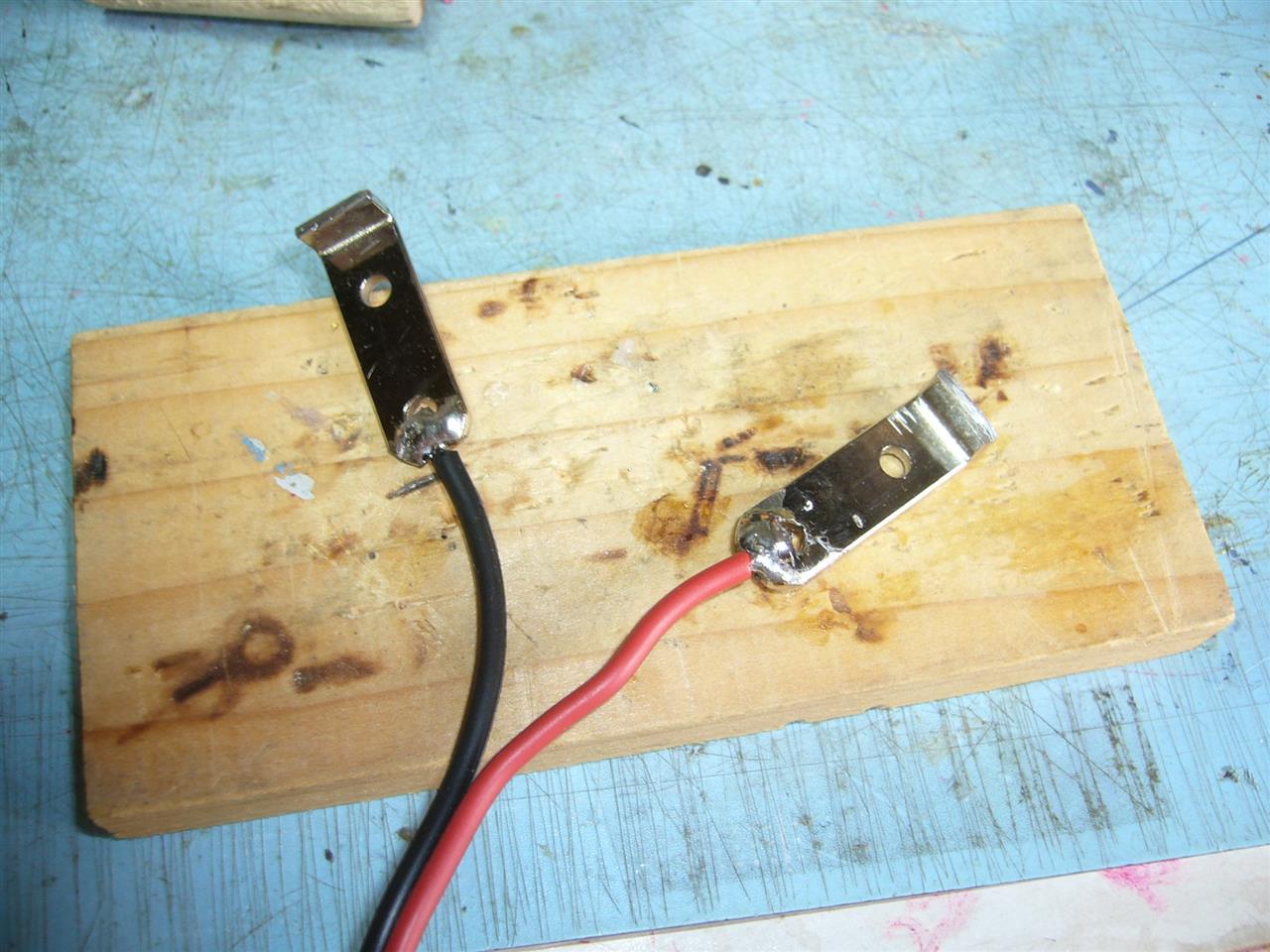

半田付け処理。錆防止の為フラックスは塗っていません。半田内部のフラックスのみ。

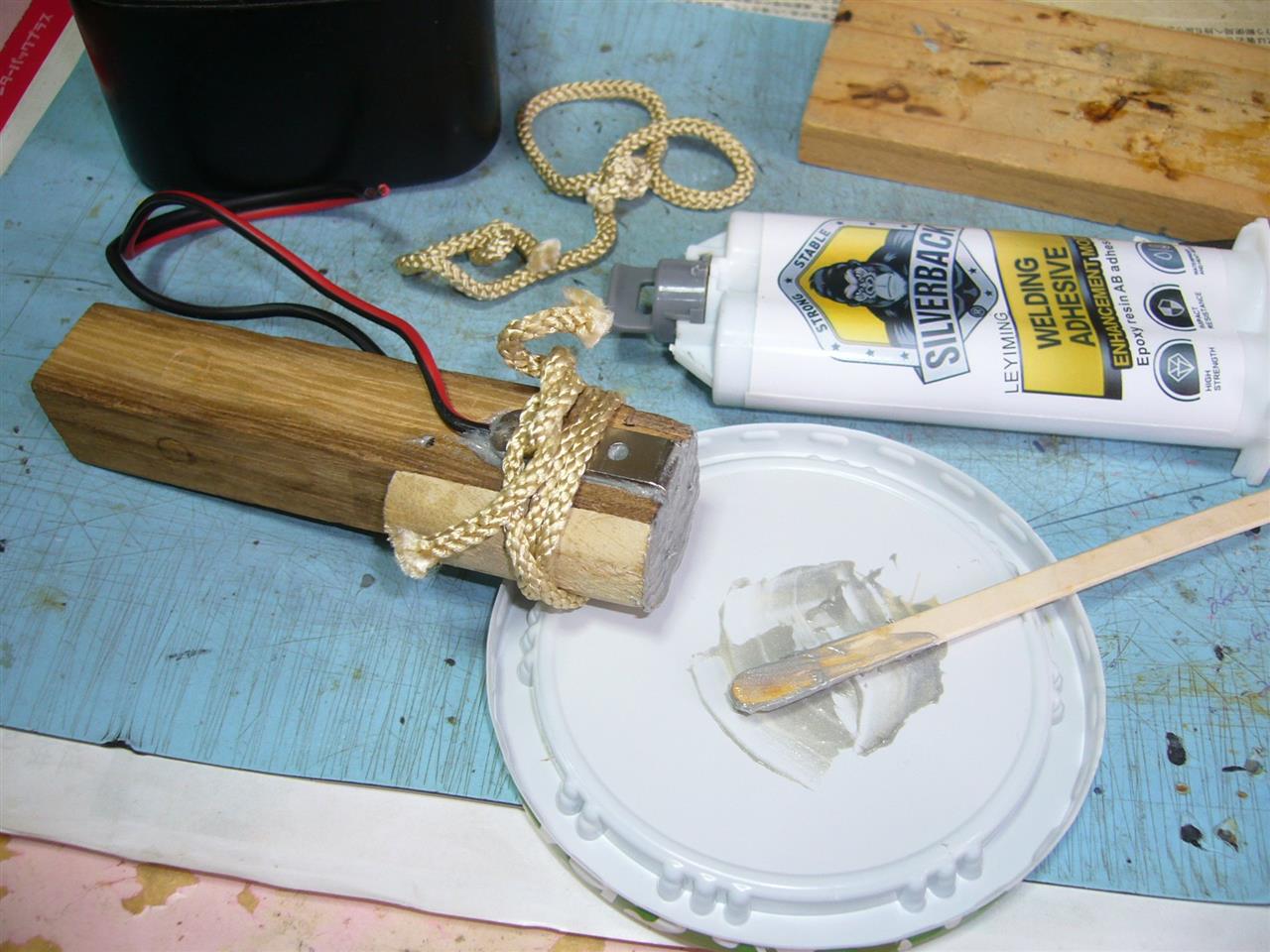

金具をエポキシで接着し固定中

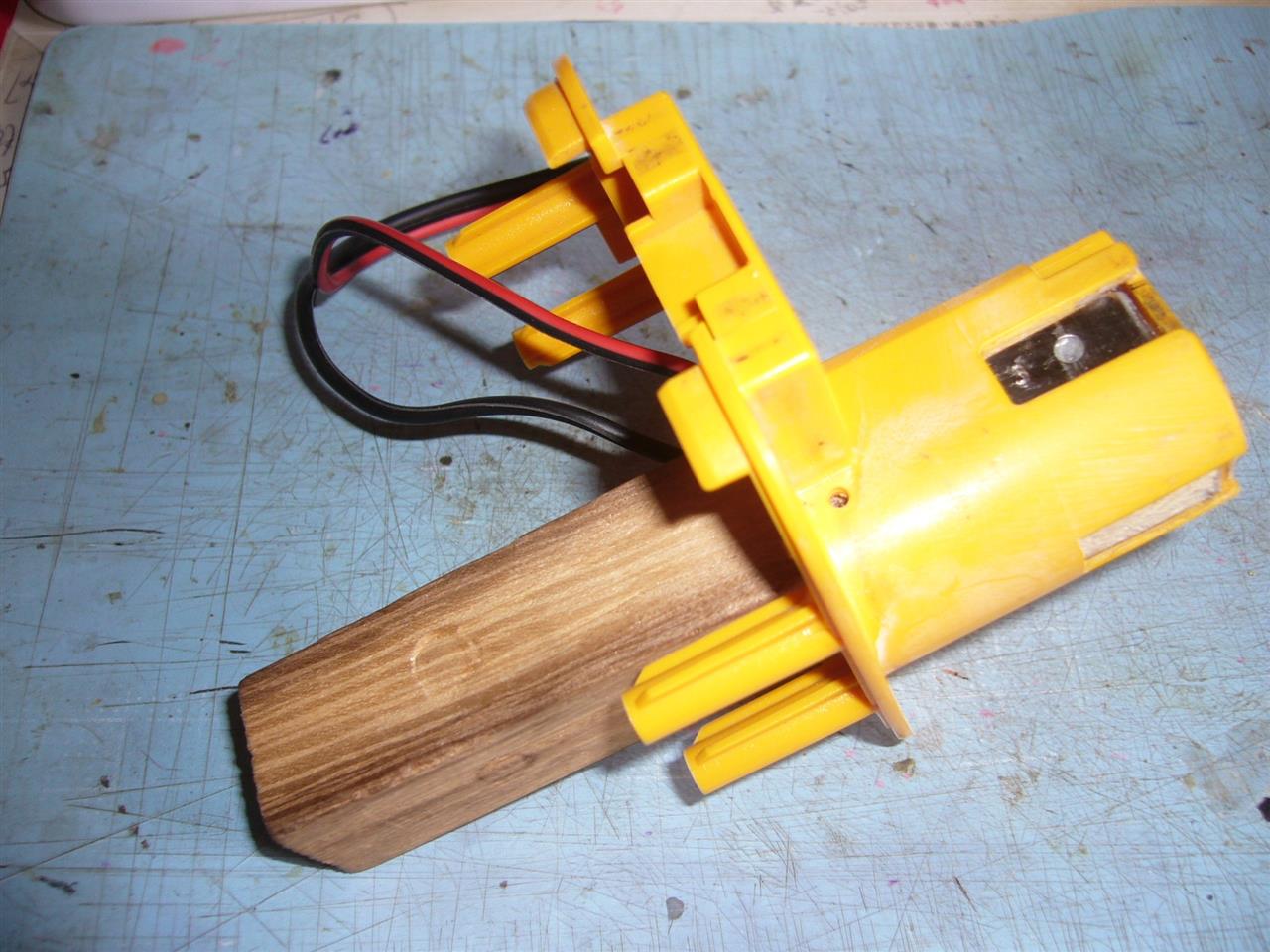

入出口が完成。

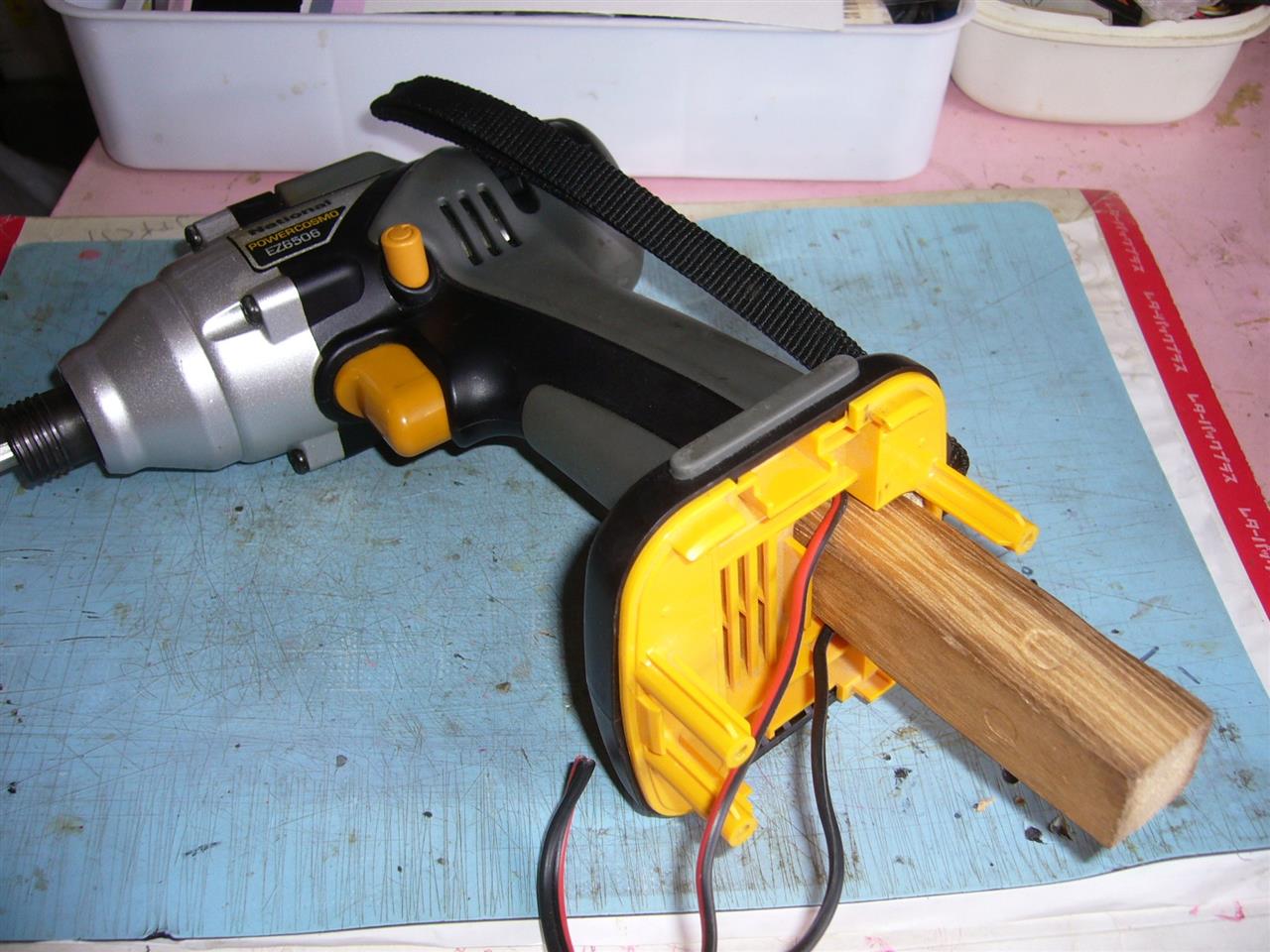

ドライバーに取り付けてみた。キッチリ噛み合っています。
車バッテリのアダプタにも使えます

次は、Li-ion電池の加工です。　2パラｘ３直の12.6Ｖ（10.8Ｖ）に組み合わせ

Posted at 2025/07/22 00:22:03 | コメント(0) | トラックバック(0) | 小細工 | 趣味
