兵庫県播磨町公民館へ出かけていました（加古川と明石の間）
彼是4年、片道１２０Ｋｍくらいを毎月、遊びに駆けています。

メンバーは、リタイア組やそれに近い者ばかり。
とにかく、無線工作が大好きな、オヤジばかりです。

今回の製作は、中華の安物買ったら、感度が悪くて低パワーでは、カウントしませんでした。
そこで、周波数カウンターの頭に入れる、プリアンプの製作です。
作業の難しいところは。パーツが小さい～～！！　芥子粒サイズです。
胡麻が大きく見えます。

半田鏝先は0.5ｍｍくらいですがこれでも大きく感じます。
当然ながら、作業用拡大鏡のフル装備です。　半田後もルーペで接続部を再確認
赤丸印はメインのICでカタログデーターで３Ghz迄使用できます。

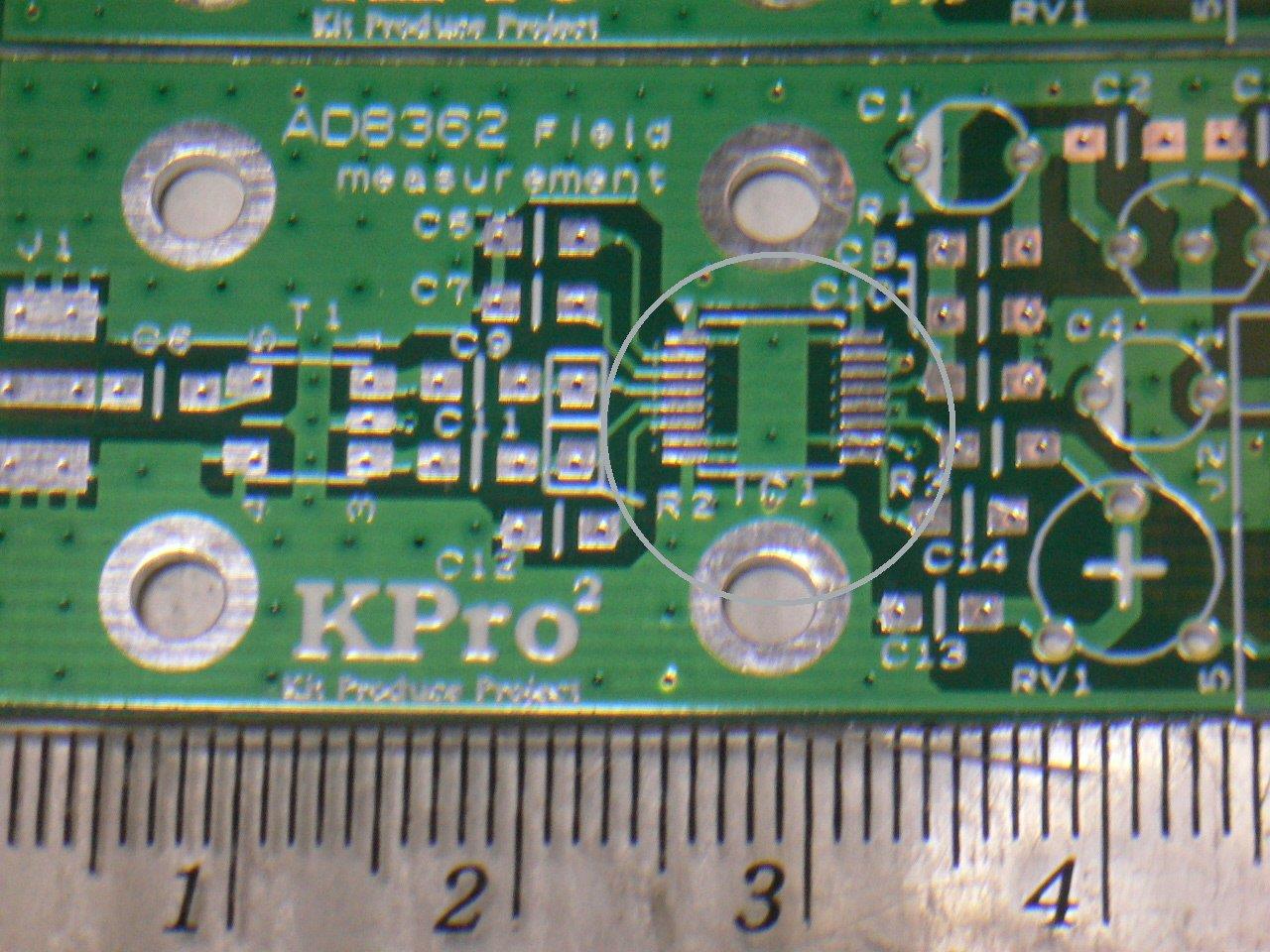

次回の製作予定は1200Ｍｈｚ（目標）まで使える、電界強度計です。
これに使うICも間隔が極狭　おまけに16本足　　大変だ～！

ちなみに、この基板は、当グループのオリジナルで、パーツは大半が中国から直接通販した物ばかりです。

1月31日（日）
尼崎市で　関西ハムシンポジウムが開催されます。

当然ジャンク市も開催　　

詳しくは
http://jarl.653.jp/ham_sympo/ham_sympo2016/index.html

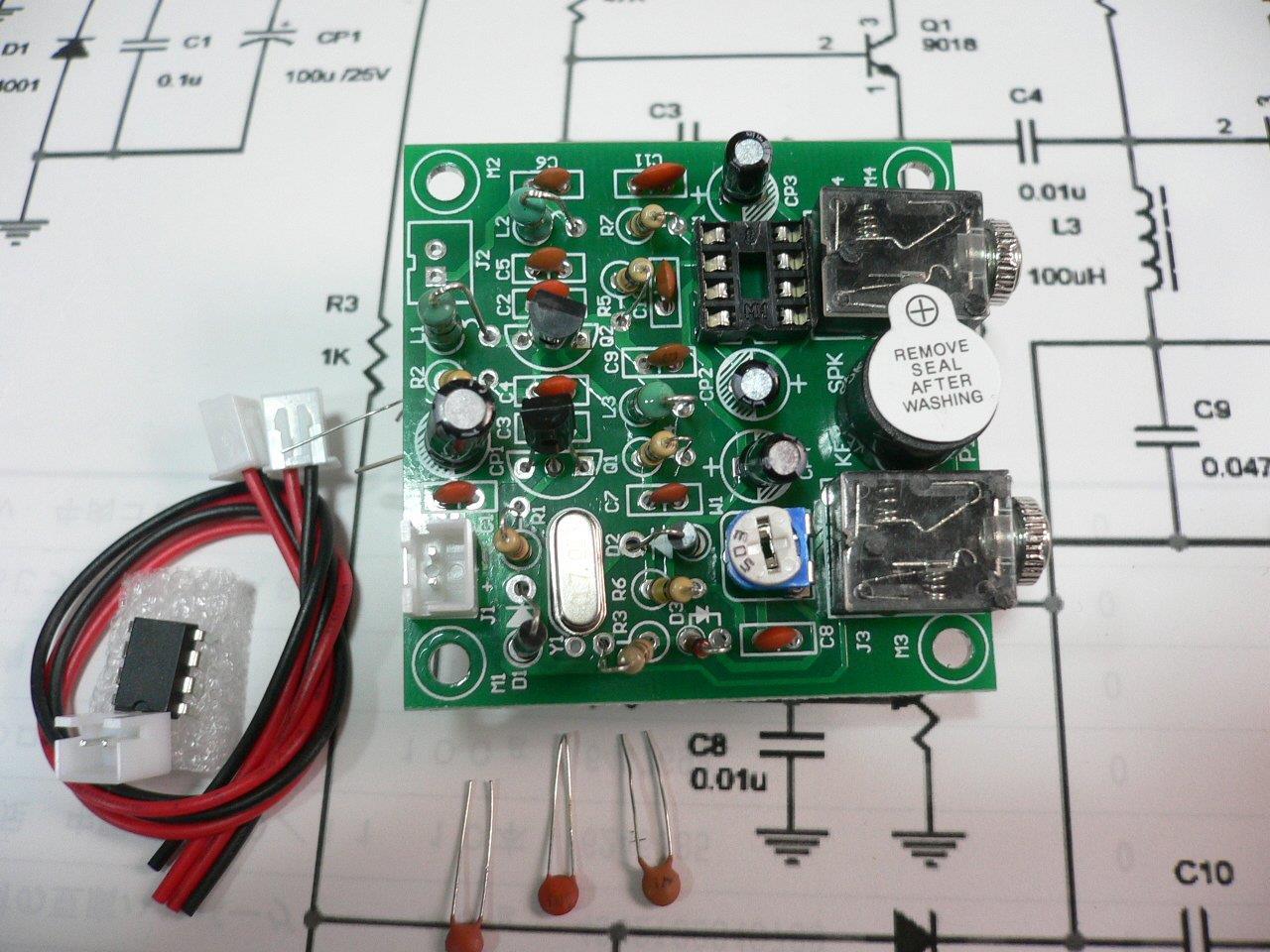

中国製のトランシーバ　キットが届きました。
７Mhz用　QRP CW専用
12月30日にポチして、20日間で中国から配送されました。
国内で、これだけのパーツを360円では購入できません。
（部品取りに使っても安いです）


しかし、こんなもんが使えるのか？？　　　

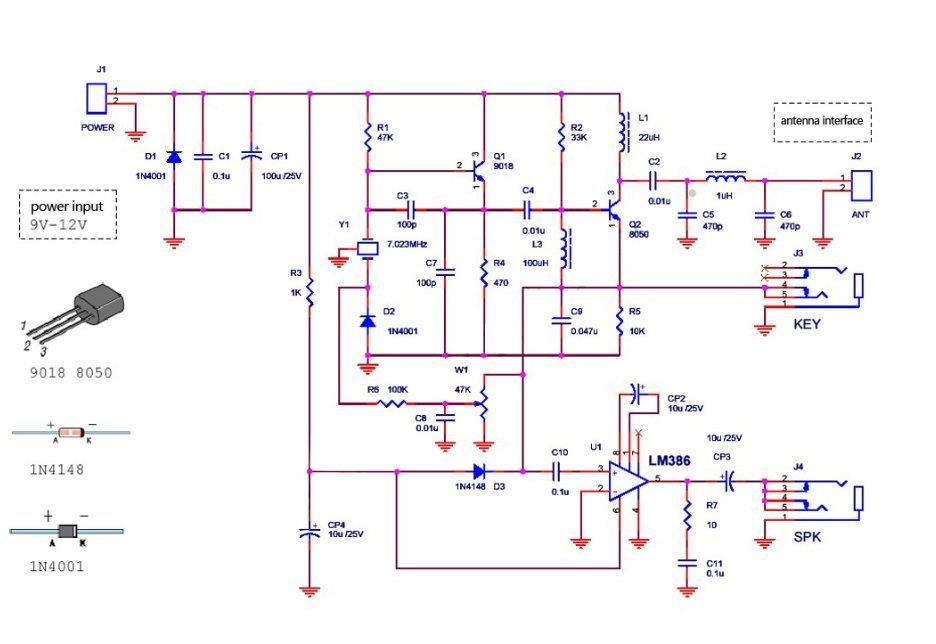

図面とパーツを確認したら、組立開始です。

1月20日　
ケースを決めてないので仮設置　

中国製に似合わず、3個パーツが余りました。

又、ジャンク遊びです。
これは、岡山でのハムフェアーで入手しました。各種10本まとめてで100円（屑鉄価格？）。
寸法を見てると、パーソナル無線のアンテナのようです。

コネクターはM型　その上はコイルでも巻いてるのか？　とグラインダーで切り飛ばしてみたら、
同軸管でした（１本、潰してしまった）　　ここで、いつものヤマ勘が・・・何かに使える！！！

エレメントの接続部分は絶縁部分が有りこのパーツは是非、欲しい（生かしたい）。
でも、6角のイモネジが、なめてしまって、回りません。
どうしよう？？　　ドリルでさらって、タップの切り直しか～～？　休日に作業再開。
今日は、エレメントの曲げ直しで終了。　　

１ターンだが、ステンレス線のコイルを改造（加工）するのは大変そう。何か簡単にできる方法を考えないと～

工具を握って、工作するのも楽しいけど、こうやって、構想、段取り、妄想を思い浮かべてる時間も楽しいものです。　

で・で・で・・・何に化かすか？　　やはり、カットする方向（高い周波数へ）で改造するのが簡単そう。　　1200Mhz　3段コーリニアアレイアンテナ？

gankun33さんから紹介された、ロールコールへ参加してきました


みんカラではジムmonster（2016年から"monsterの移動運用記"に改名）さんが
加盟されていて、情報を提供してもらった。

姫路　active net ロールコール
毎週　50Mhz（水） 144Mhz（月）　430Mhz（火） 1200Mhz（木）　　20：00～

1200Mhz部門へ参加
岡山市南区　貝殻山（玉野市と隣接）標高280ｍへ移動

試作した、アンテナのテストをしてきました。

信号強度
ハンデーのホイップでは　3
コーリニア　　　　　　　　　　5　　　　　　　　　
5エレ八木（プリント） 　　 前9　　 　 横2　　　　後5
ヘリカル　　　　　　　　　　前6　　　　横2　　　　後4　　　sメーターで

でも、好きですね～　　この寒い時期のこんな時間に暗闇の山の中へ
