端材の透明アクリル板活用シリーズ　３弾

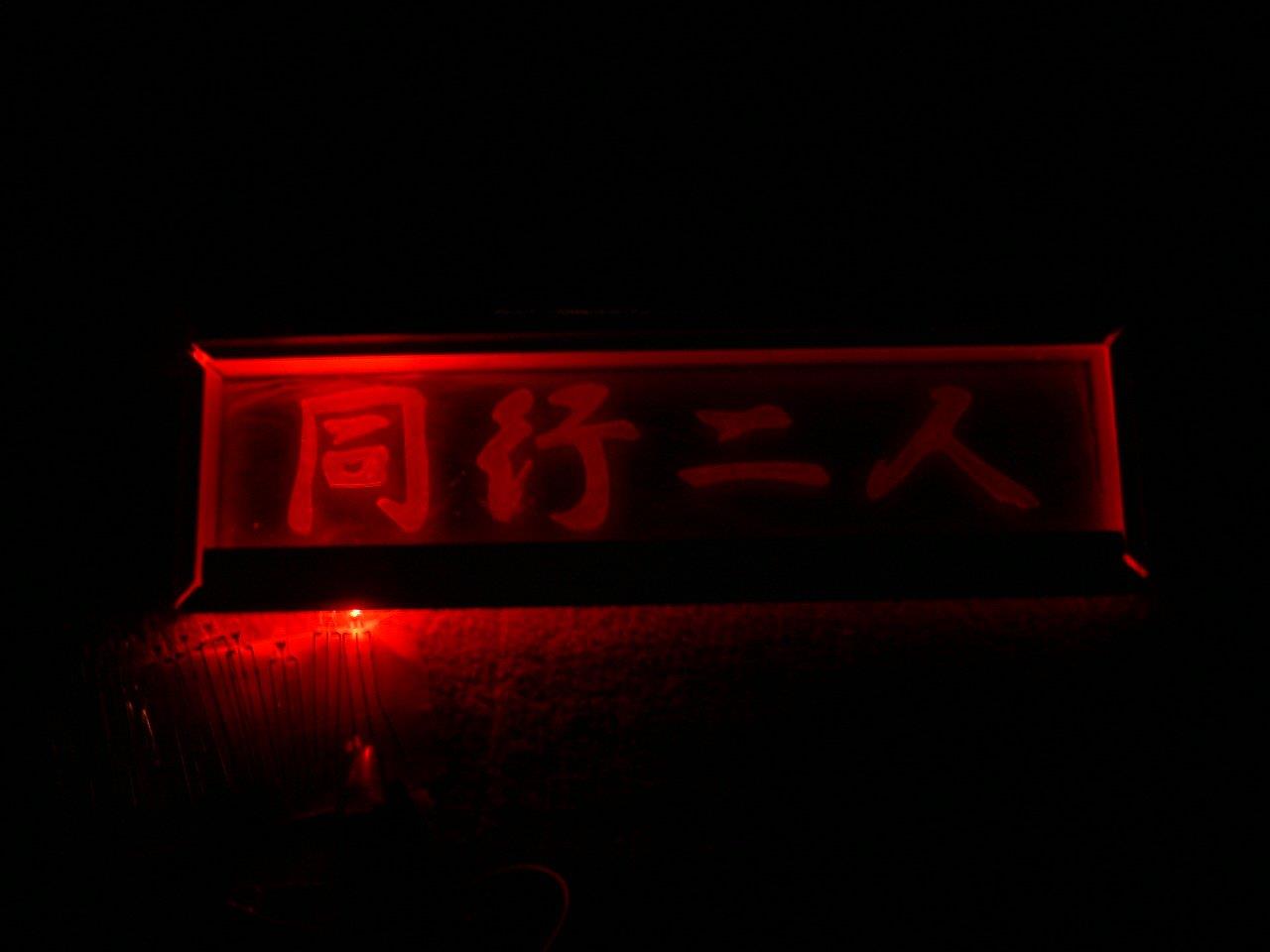

掘り込む文字はお遍路に使おうと思って　「同行二人」　ＬＥＤは赤色を使用してストップランプと連動させたい。　要は目立屋さんです。（笑）　　吊下げ式のプレート。

反転文字の型紙に鉛筆でカーボン状になぞっておいて複写


アクリル板が挽ける鋸　「ピラニア」　　小細工用の胴付鋸


アクリル板は押し挽きが良く切れました


赤と緑の2色LEDで明るさノチェック　　赤と緑は同じ電圧で明るさが異なる。
緑が明るく見えるのは何故だ～～～？

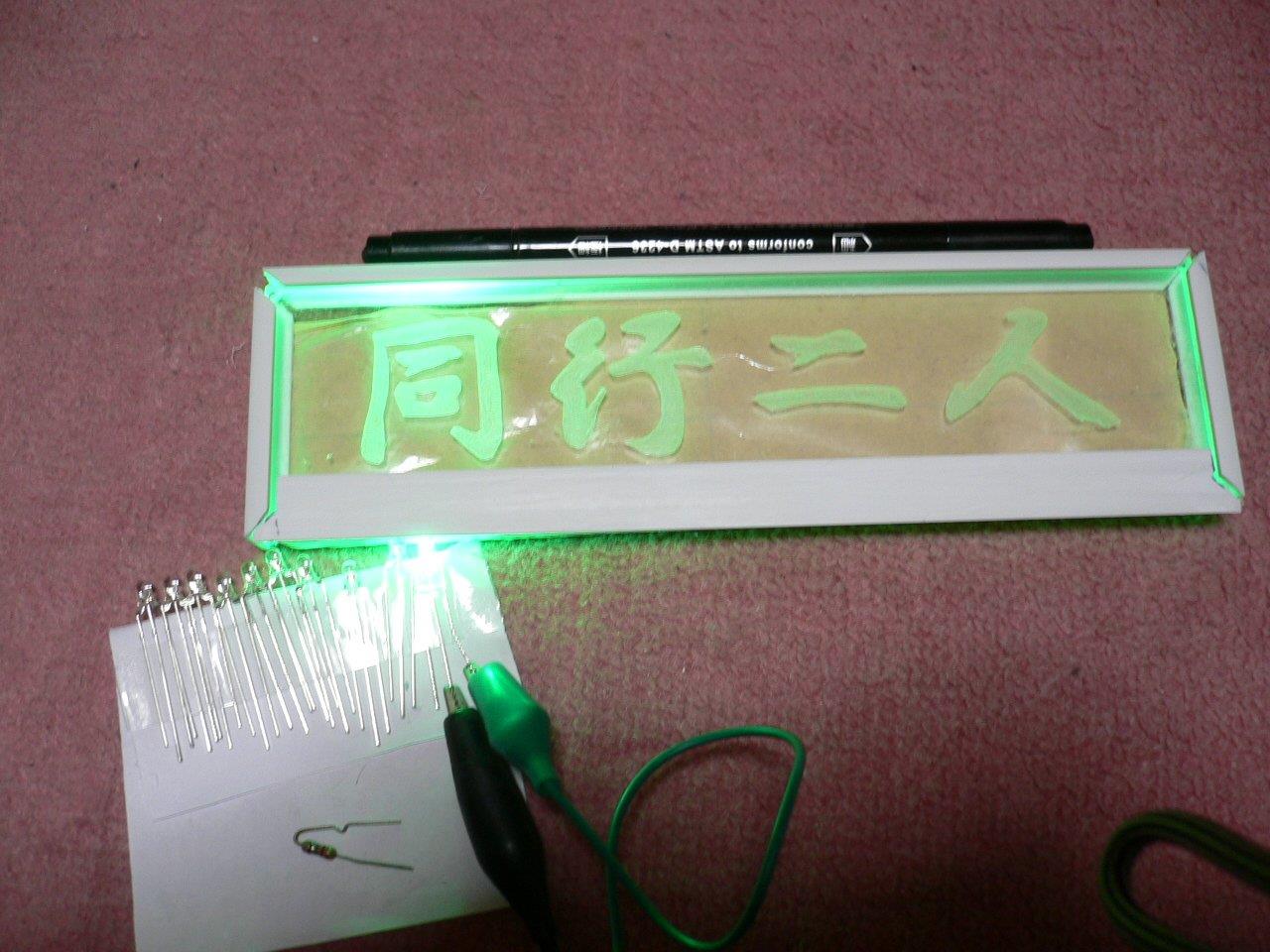

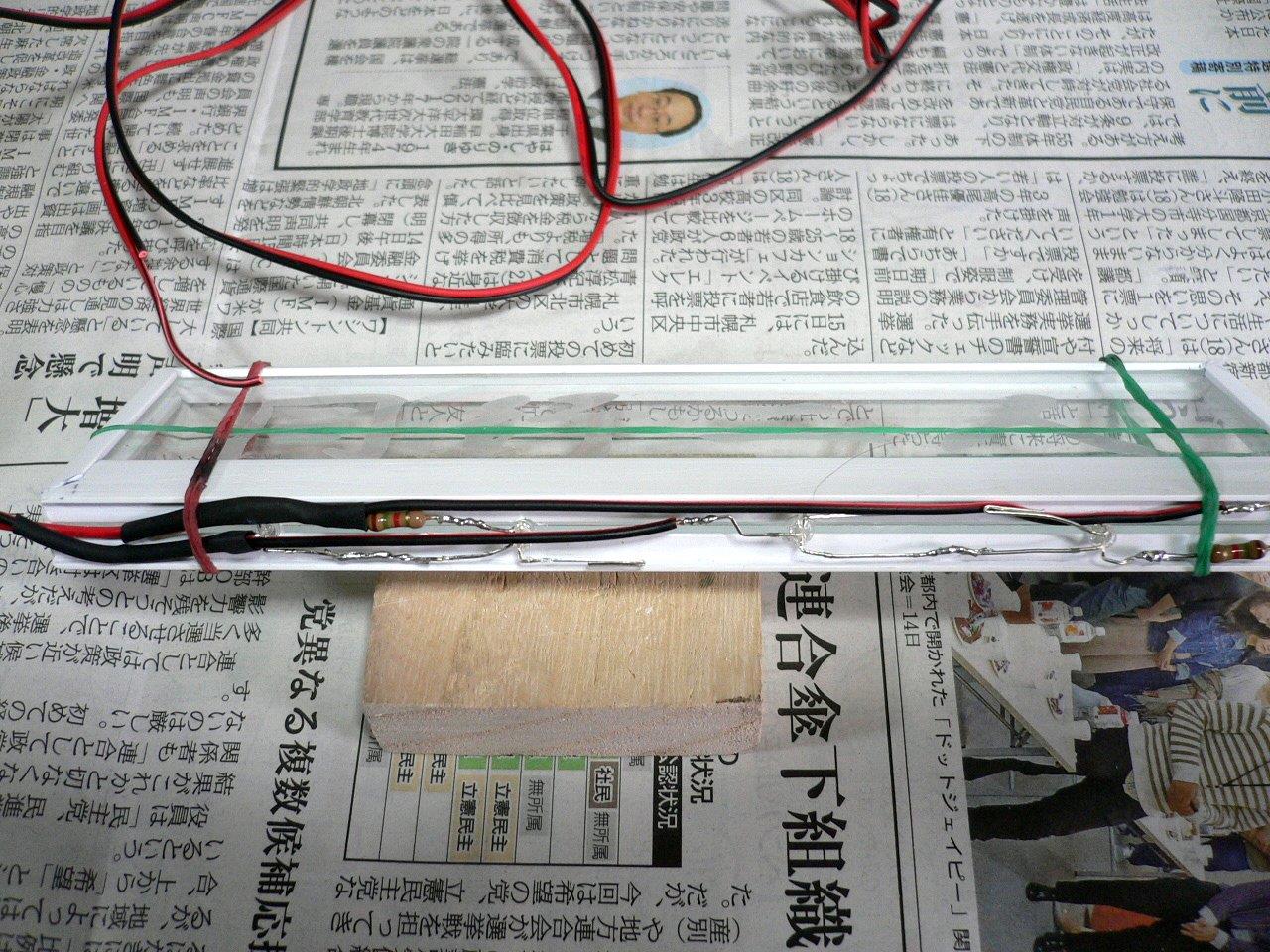

縁回りは電話線の防護モールを加工　パネルは５ｍｍの2枚重ね。　LEDは３ｍｍ砲弾型を4個。電流は20ｍA流すと怖いので12ｍA（13V）くらいに抵抗値を設定　


車に設置した場合、照明パネルが赤色LEDで目立ちますと、運送車両法の灯火類保安基準に引っ掛かりそうで、緑色にしました。（これも厳密には疑わしい・・・赤よりマシと思う、赤の使用は厳しそうだから！）
取敢えず、後から作ったのが先に完成。！！！！


掲載している画像は無断でコピーや再使用をしないで下さい。

スーパーで紫芋を特売してたので、芋団子作りに挑戦。

蒸した芋を押しつぶしている、この後小麦粉と片栗粉用に半分に


形作り　　素人だから、歪だし、大きさが不ぞろい


片栗粉を混ぜたのは、茹で上げ　きな粉と黒蜜仕上げ


小麦後を混ぜたのは蒸し上げ。　冷却中。　これは冷めたらそのまま食べる。


反省：もう少し形を整えないと写りが悪い。　　味は結構いけました。　OKOK！！

頂き物のアクリル板を活用　第2弾です。
材料が透明なので、LED照明にチャレンジします。

まず、PCで必要な原稿を作り、反転印刷して下絵作り。

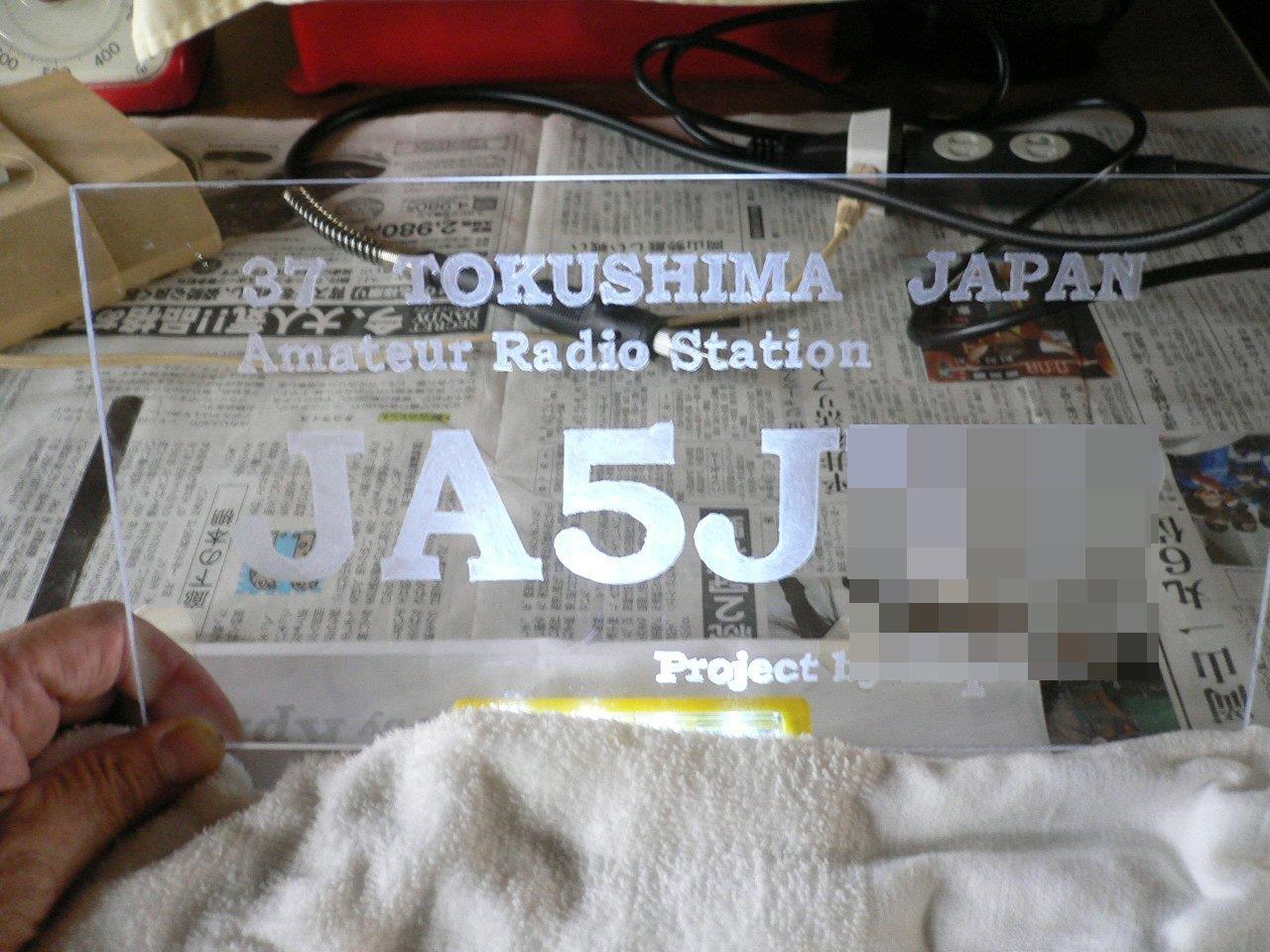

透明アクリル板に張り付けてリュータ―で削り出し


下面から、ＬＥＤ電燈で照らして文字の浮かび具合を、テスト中


架台作り　　ダイソーで部材調達
　

架台作りの途中


ジャンク市で買ってたLED。　青色なんで、点灯しても青と思ったら、黄色でした。


点灯したら　このとうり　慌てて格安LEDのネット探索！


のこぎり、ノミで木工作業　


ほぞ穴作り


仮組み

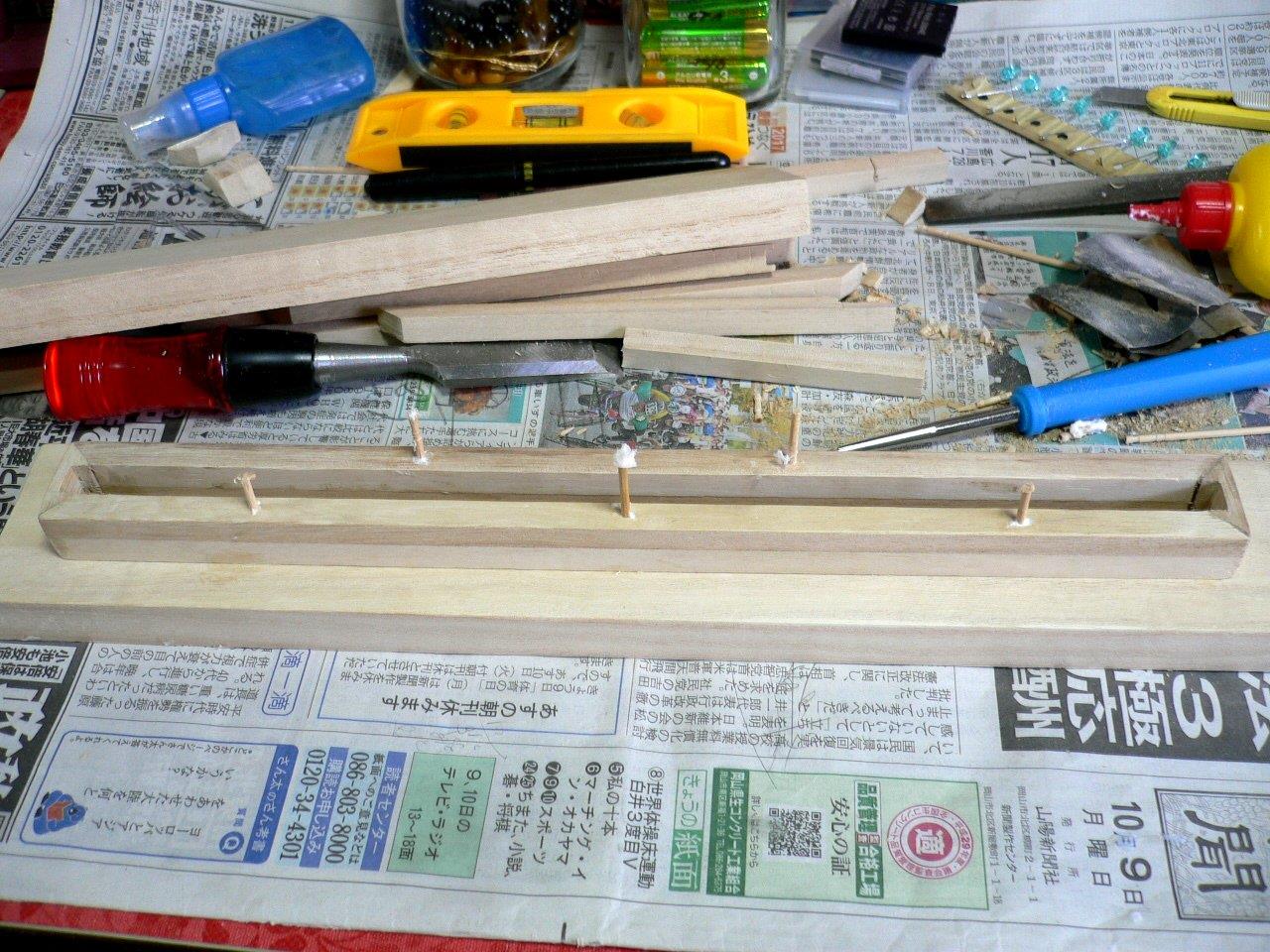

架台をボンドと木釘（爪楊枝）で取付


電源を通す穴


水性ニス1回目　これもダイソーのニス


5回目の塗装済　　LEDが届くまでに10回くらい塗っておこう

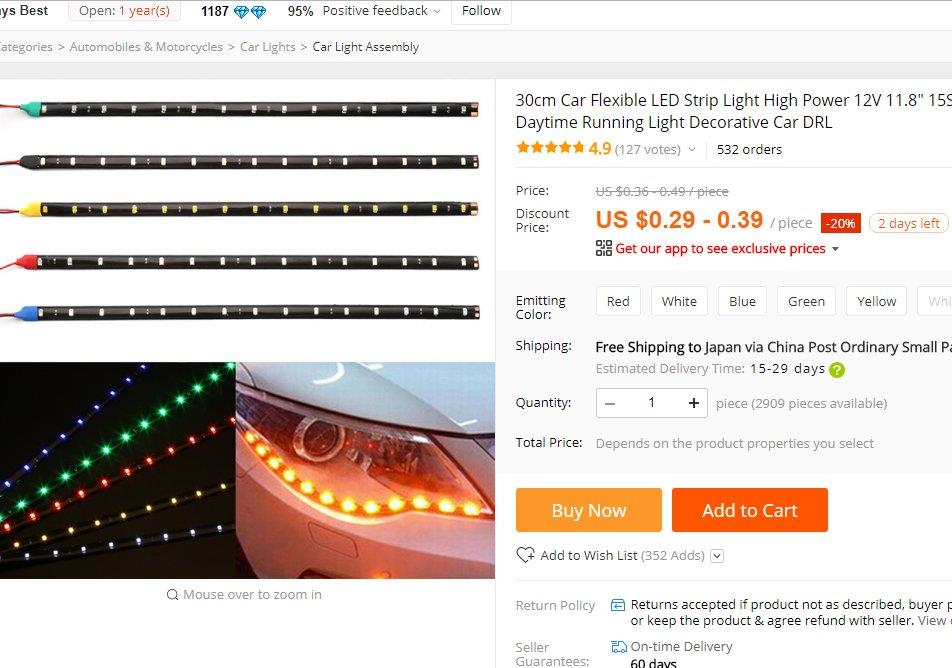

中華へLEDテープを注文　　30㎝長でLEDが15個付　＄0.29（35円くらい）　白色と青を各1個　　

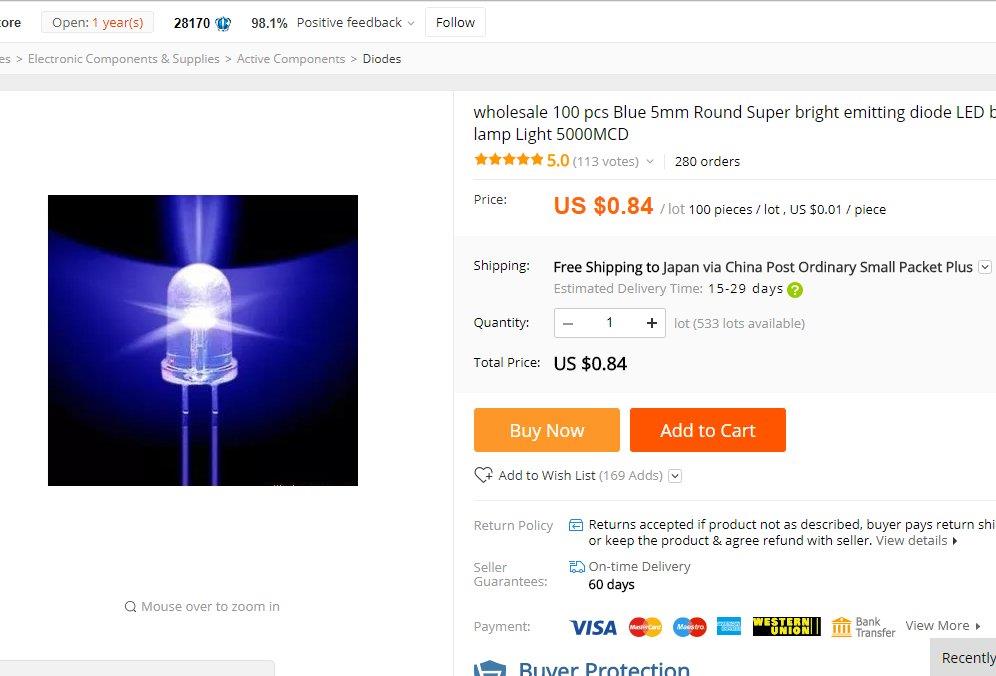

ちなみに　砲弾型5mmLEDなら　100個パックが＄0.84（90円くらい）
こちらが格安なんだけど、残品が多くなりそうなのでテープLEDにした。


中国からLEDが届く迄、この、小細工はしばらく休憩！！


掲載している画像は無断でコピーや再使用をしないで下さい。

完成してから、規定　道路運送車両法　保安基準を調べるのは、本末転倒なのだが、昼間の作業は違法改造の作業になる結末でした。

大きな不適合点は
一 自動車に備える後退灯の数は、次に掲げるものとする。
イ 長さが６ｍを超える自動車（専ら乗用の用に供する自動車であって乗員定員 10人以上の自動車及び貨物の運送の用に供する自動車に限る。）にあっては、２個、３個又は４個
ロ それ以外の自動車にあっては、１個又は２個
二 後退灯は、自動車の後面に後方に向けて取り付けられなければならない。ただし、前号イに掲げる自動車に備える後退灯であって、２個を超えて備えるものについては、自動車の側面の後方に向けて取り付けることができる。
三 後退灯は、その照明部の上縁の高さが地上 1.2ｍ以下（大型特殊自動車及び小型特殊自動車に備える後退灯であって、その自動車の構造上地上 1.2ｍ以下に取り付けることができないものにあっては、取り付けることができる最低の高さ）、下縁の高さが0.25ｍ以上となるように取り付けられなければならない。

検査時には撤去を言われるでしょう。　ギボシ端子付けて、電源を即脱着可能にして、山奥以外の一般道走行は、ランプにガムテープ貼って飾りに（言葉は良いが隠蔽です（笑））して置きます。

他に
後面に２個以上の後退灯が取り付けられている場合において、少なくとも２個が車両中心面に対して対称な位置に取り付けられたものであること。

下記のように変更したら、ＯＫかもしれない。　
３ 自動車には、次に掲げる灯火を除き、後方を照射し又は後方に表示する灯光の色が白色である灯火を備えてはならない。
七その構造が次のいずれかに該当する作業灯その他の走行中に使用しない灯火
イ 運転者席で点灯できない灯火
ロ 運転者席において点灯状態を確認できる装置を備えたもの（走行装置に動力を伝達することができる状態においてのみ点灯できる構造を有するものを除く。）

夜間、山道で後退する時、既存のライトだけでは見え辛いので、中華へＬＥＤランプを注文した。
どうせ、中華品なので、プラスティック製だろうと思ってたら、届いてビックリ！　筐体がアルミ製でした。

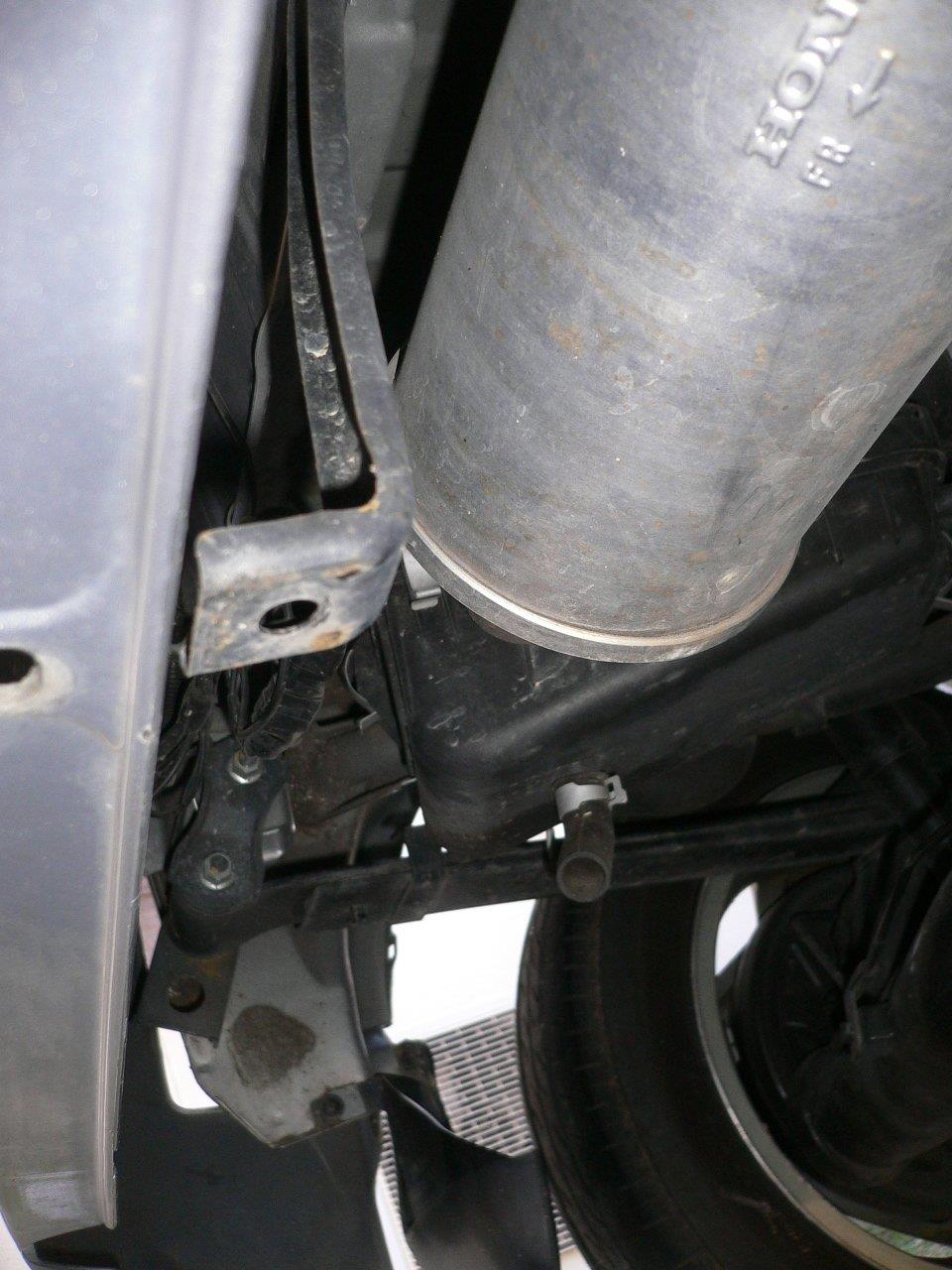

それはそれで、ラッキーとも思いながら、バンパーに両面テープで留めるには、重すぎて不向き！　下へ潜り込んで、穴あけせんといかんようになりました。潜り込んで取付位置を探してると、バンパー留め用の穴を見付けそこを利用。


点灯条件は夜間ライト点灯時にバックギアに入れた時、増設したバックランプが点灯する回路です。
単純なＡＮＤ回路なので半導体のＡＮＤ回路を思案するより、リレー1個有れば簡単に解決しました。（電気回路を弄って遊ぶなら半導体ですが、安定稼働させるのが何時になるやらで・・・）
リレーも中華品、これWebでは８Ｐと表示してたので2回路と思ってたら、接点どうしが繋がっていて1回路分しか有りません。しかし、わざわざ容量増の接点をパラに半田しなくて済みました。（中華規格が怪我の功名）　


取付前のリレー加工　（やっぱり接点はパラにしました）


リレーはケース入れでなく、ビニール袋をで3重にして防水


リレーはランプの後ろへ格納、　電源回りを結線。


作業中




～で・・・・完成！　　息子に手伝ってもらい、動作確認（バックギアに入れ、照明を点燈すると、
増設したランプが点灯　ＯＫ！　ＯＫ！）

ＬＥＤ6個なのに400ｍＡくらい、思ったより流れますな！

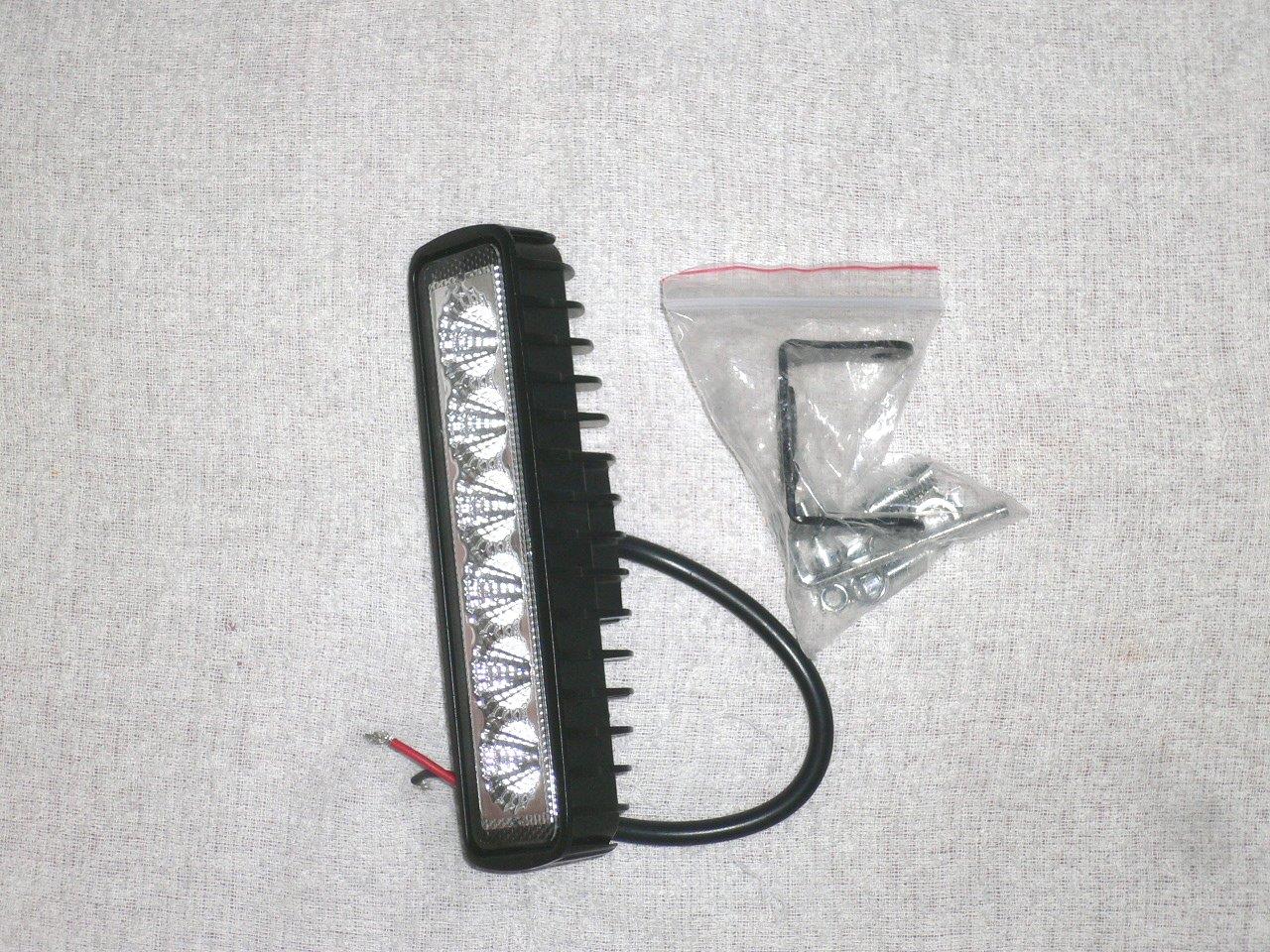

ランプ　＄６　　Ｌｅｄ６個　18Ｗ　白色　
リレー　＄0.6　スペック　１２Ｖ用　16Ａ　ＡＣ250ＶＤＣ３０Ｖ
ダイオード　ジャンク
