連日、炎天下で、アンテナの調整中　今回は7Mhz専用のアンテナ最終調整

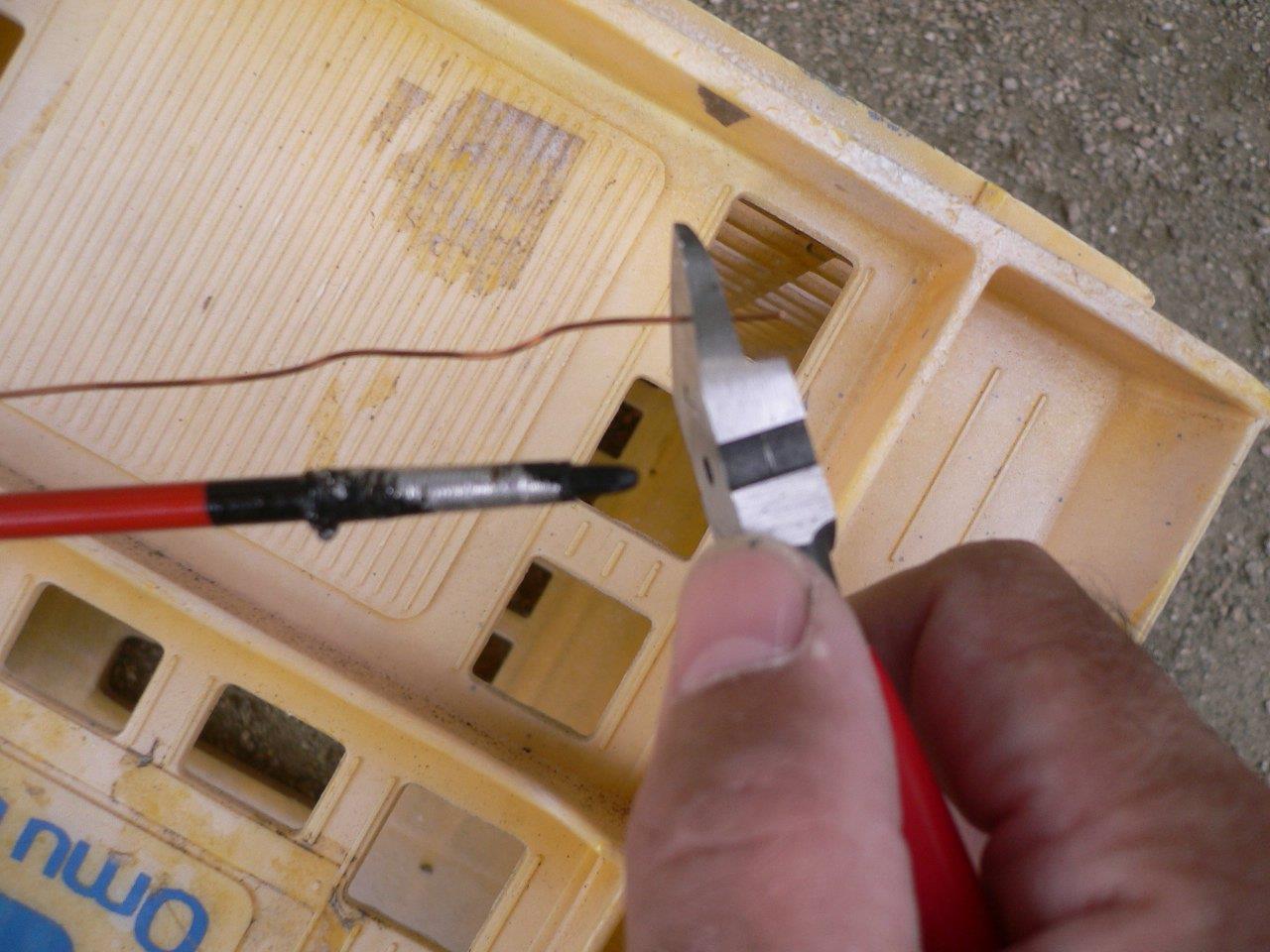

10ｍｍ幅でカット中　（通称カット＆トライ、アンテナ調整はこれが楽しみ）


切りすぎた時の為トップにステンレス線を付けて、周波数を調整できるようにしてたが、
エレメントがここより下で同調してしまった。ここを使う為にはコイルを解かなければいけない。
解くのが面倒なのでテープ巻きにして中止。
炎天下では、楽な方へコロコロと考えが変わる。（涼しくなれば改良するかもしれない　（笑））


屋内で調整しても屋外で設置すると、同調点が狂ってしまう。

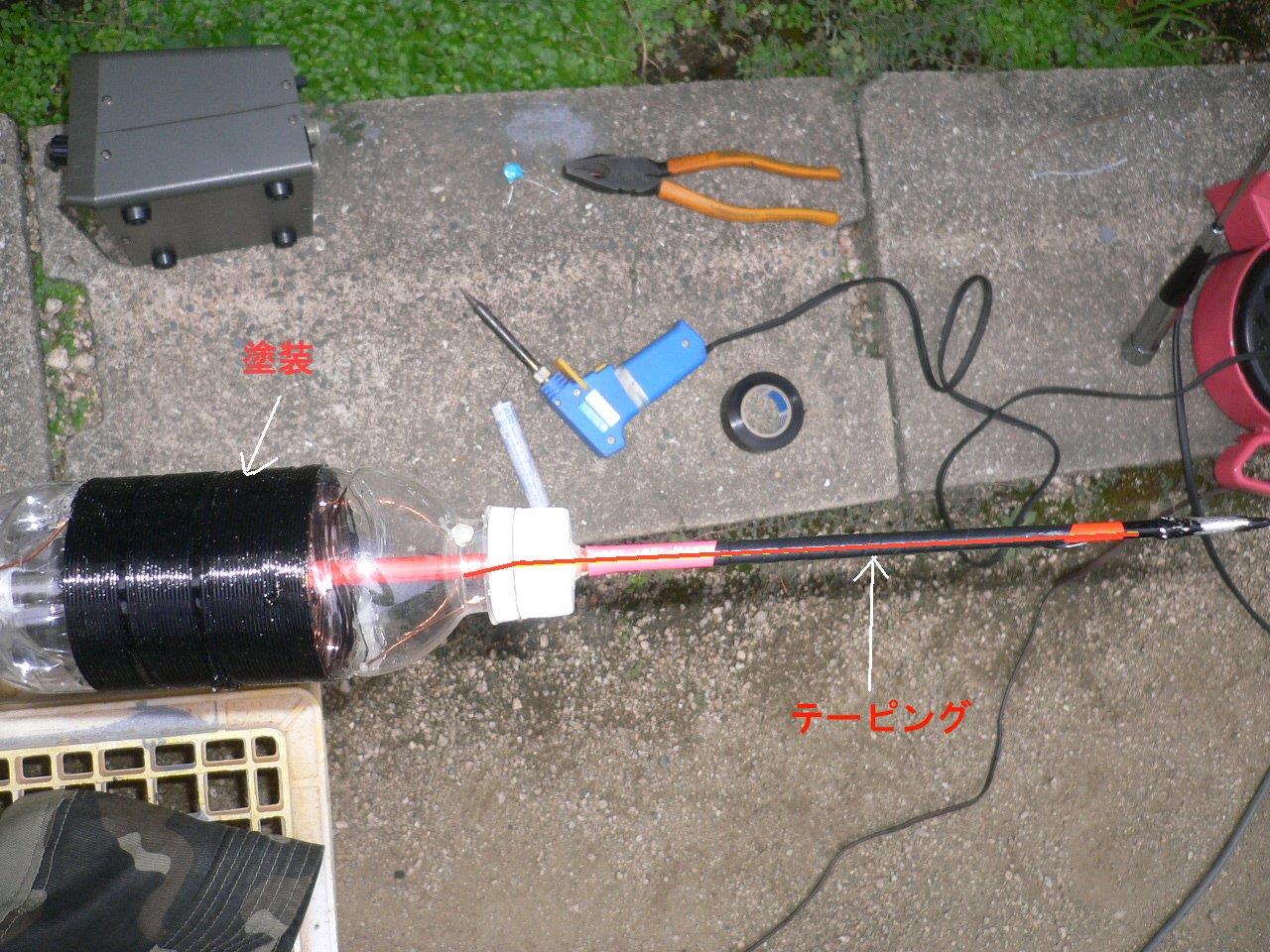

又、設置現場で最終的に調整が終わったと思って、コイルに塗装したり、エポキシで固定したり、エレメントをテーピングすると、折角の調整が狂ってしまう。

・狂い分を見越しての調整は本当に手間と辛抱が要りますワ～。


特性表
低い帯域で同調している。高い方へはカットすれば上げられるので、もう少し高い所に同調点を持っていき、低い帯域を使用する場合はトップにワニ口を挟んで強制的下げるのが良いかもしれない。

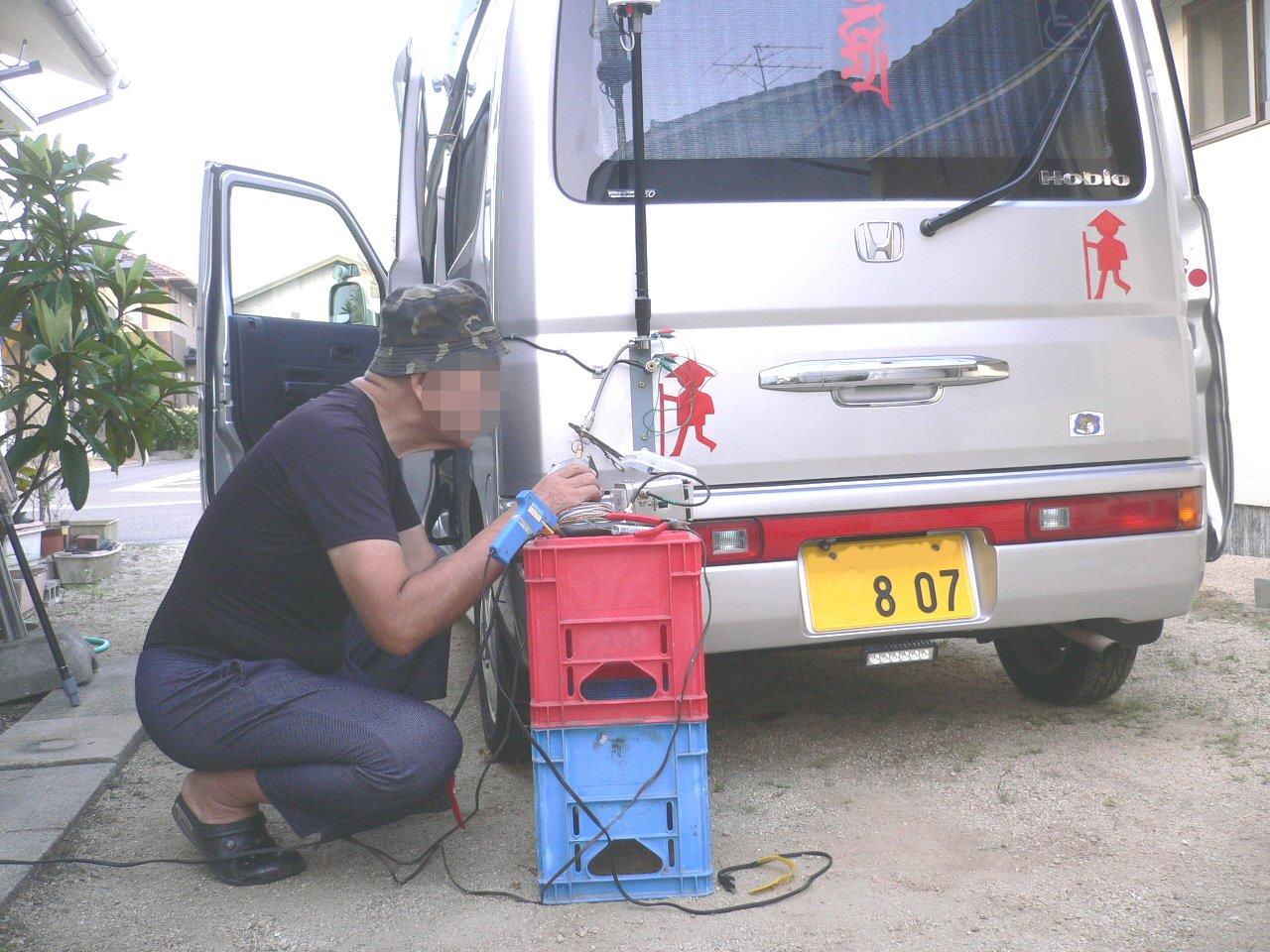

車から延長ケーブルを引き込み、久々に７Mｈｚをワッチ中。しばらく様子をみておこう。

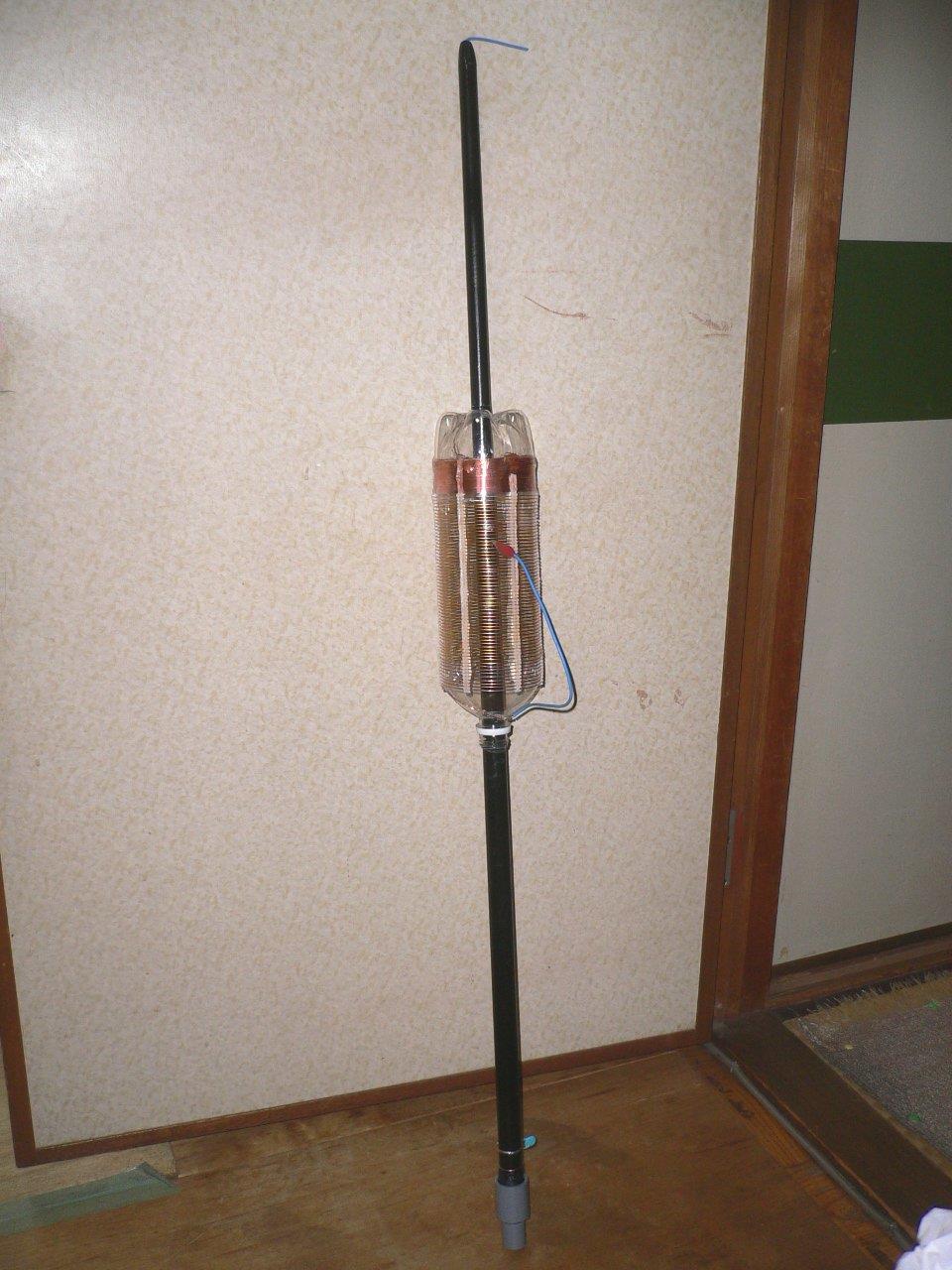

組上がった様子

エポキシで接着固定

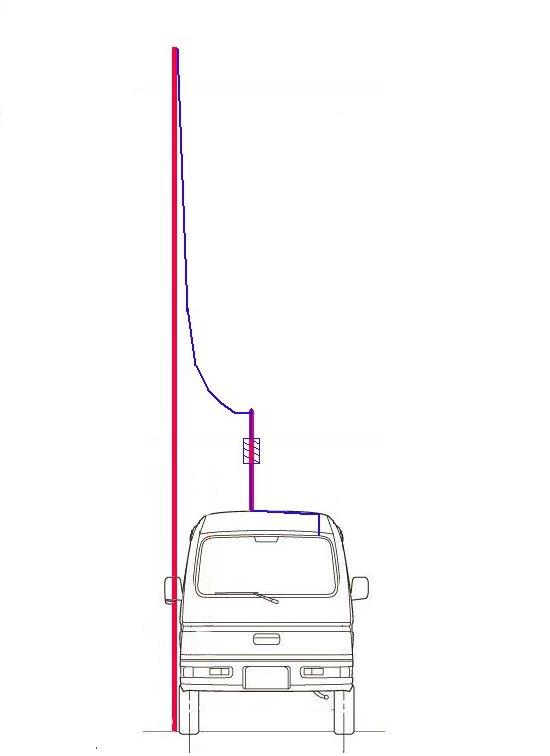

運用想定図　　コイルと別建てエレメント長６ｍ　で1.9Ｍｈｚ～3.8Ｍｈｚにトライ


調整　　






なぜか同調点が見えない。今回も巻き過ぎたようだ。密巻部をスペース巻と同じように巻いてしまったので余計にインダクタンスが増えた。６ｍのエレメントを外し、単体でコイル部分を調整してみたら3.5Ｍｈｚ～3.8Ｍｈｚで同調点が見えた。しかし非常にクリチカルでＱＳＹ度にタップ位置調整の取り直しが必要。又、同調点が取れても、飛びと受信感度が良いかどうかは別もの。（SWR=1にするのが目的なら、ダミーANTを繋げばベストアンテナ）
コイルの彼方此方をエポキシで固めてるので、大幅修正はしたくない。
密巻部分の中間にタップを取ってインダクタンスを落としてみよう。

運用を2パターン化する
①半固定では、６ｍエレメントを繋いで1.9Ｍｈｚ～3.8Ｍｈｚが運用できるように、また帯域を極力ブロードにしたい。
②ジャンクの２ｍ用エレメントをトップに繋ぎ見かけ（格好だけ）は、3.5Ｍｈｚモービルホイップ風に仕上げる。

変更した運用想定図


実体画像
エレメント接続　ワニ口クリップで挟む（これで2本に分割とエレメントの交換ができる）


早朝と夕方に調整
室内なら決着が付く迄作業できるが、屋外での調整は猛暑で長時間できない。
同時にＨＦ6バンド用も調整してるが、ローディングコイルの調整は手間暇が掛かる。
（横着して、カップラーで逃げたくなった～～）


取り敢えず、3.5ＭＨｚ～3.8Ｍｈｚ　モービルホイップは完成
ＨＦトランシーバに繋ぎ、微調整し、給電点で、ＳＷＲ1.5におさまった。

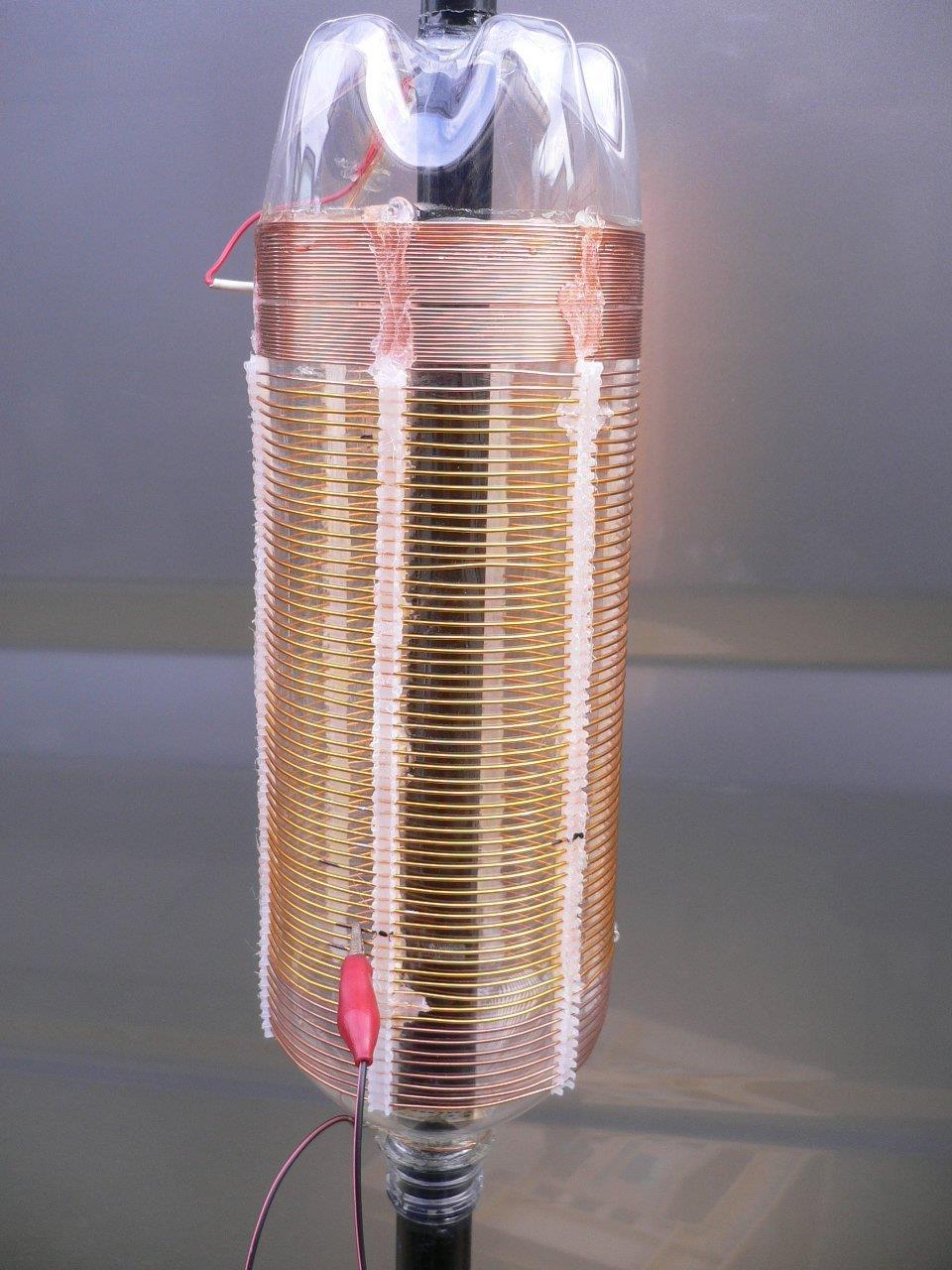

クリップ位置で3.5Mhz　上の目印で3.8Mhzの同調点

昨日の　電飾（LED)　名札（バッチ）で　動画が見えないと　ご指摘がありました。
YOUTUBEに制限を掛けたのが原因でした。　めったに動画を扱わない不手際です。


昨日のも修正しましたが、同じでは面白くないので、違うものを。

目立ち屋が中華品の　おもちゃをポチしました。
＄８～＄１５　送料込み　＠は店によってバラバラ（好き勝手）
チャチイ見かけですが、この価格で、この機能　（まあ耐久性は何時まで使えるかは未知）


到着後、現品確認したら、アプリ用CDが入っていませんでした。
メールで「CDが不足なので、航空便で即、送れ、送らないと、返品、返金だ」と送付。

暫くすると「DLアドレスを教えるから、そこからDLしてくれ」と
日本の企業のような先ず、「申し訳ありません（ゴメンネ）」は一切なし。

DLしてアプリをインストールしよとしたら、PC（win10,win7共）が受け付けてくれません。
再度、添付してメール送付


「しばらく待て、別のアプリを探す」で丸一日経過・・・・腹立つわ～

翌日、「キャンセルする、返金せよ。評価は最悪を付ける」とメール。
10分くらいで、新しいアプリのアドレスを送付してきた。
又、ゴメンは一切なし。　先に謝ったら、負けになると思ってるのでしょうかね。人間性は大嫌い。

このアプリはすんなりとインストールでき　言語を日本語に選択して、文字を打ち込み稼働。


これ、胸につけて歩くと目立ちますね！～～

コイルを取り付ける、エレメント＋ロッド

途中が折れたジャンクの釣竿なので継ぎ合せ
短いロッドを中間に入れないと口径が合わない（繋げない）

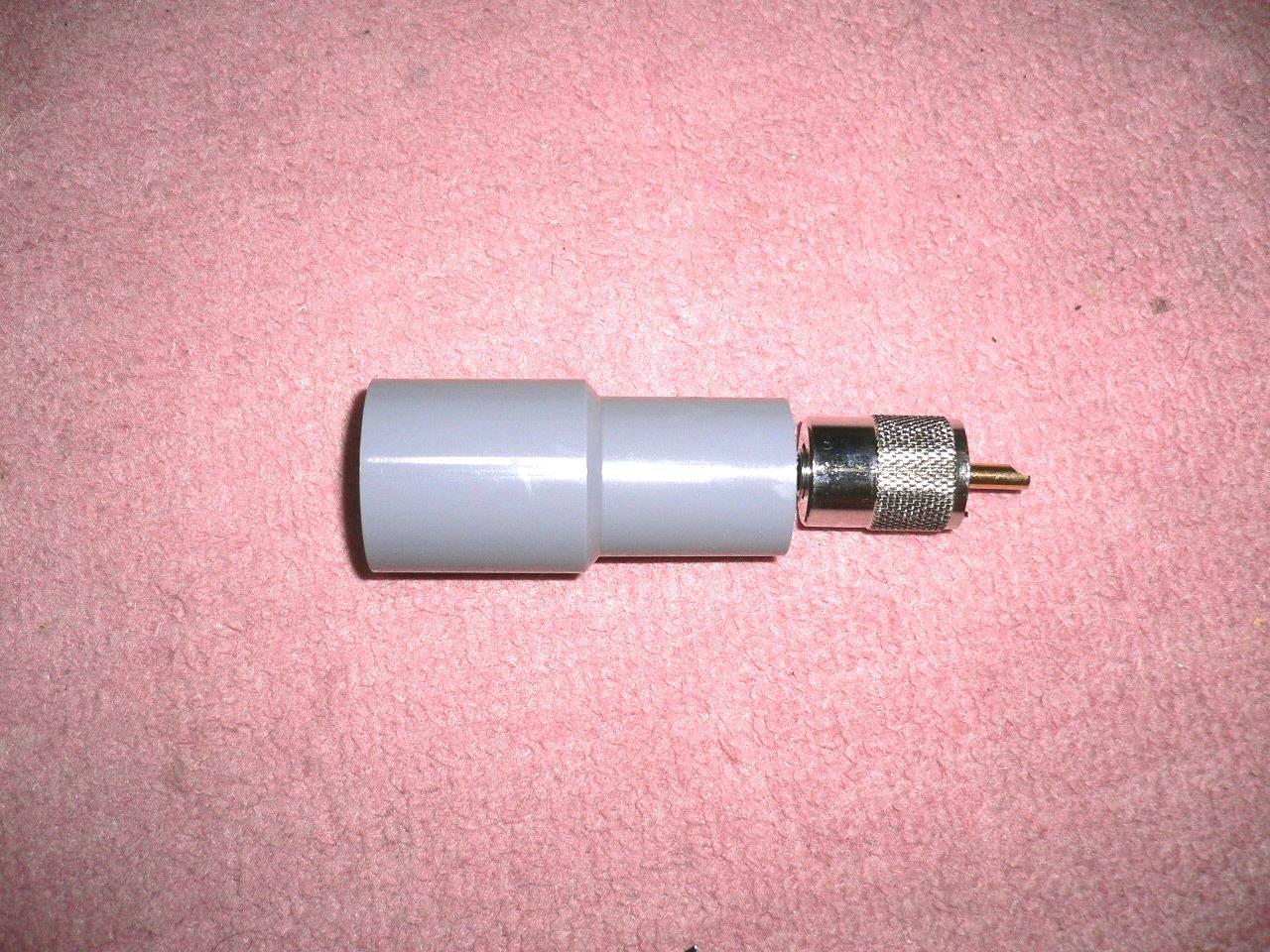

Mコネクターとロッドを水道用異型ジョイントで繋ぐがロッドが細い為、タコ糸を巻いて底上げ


キッチリと収まる


その先へMコネクターを




反対側へは木栓を加工
